MIC4427 MOSFET 驱动器中文详细资料

引言：功率半导体驱动的基石——MIC4427

在现代电力电子技术中，金属氧化物半导体场效应晶体管（MOSFET） 已成为开关电源、电机驱动、逆变器等高效率应用不可或缺的核心功率器件。然而，要充分发挥MOSFET的优异性能，特别是实现快速、高效的开关，仅仅依靠微控制器或逻辑门电路直接驱动是远远不够的。这是因为MOSFET栅极具有一定的寄生电容，在开关过程中需要快速充放电，以迅速改变其导通状态。如果驱动电流不足，栅极电压的上升和下降将变得缓慢，这将导致MOSFET在线性区停留时间过长，从而产生巨大的开关损耗，甚至可能导致器件过热失效。因此，一个专门设计用于快速充放电MOSFET栅极电容的器件变得至关重要，这类器件我们称之为MOSFET驱动器。

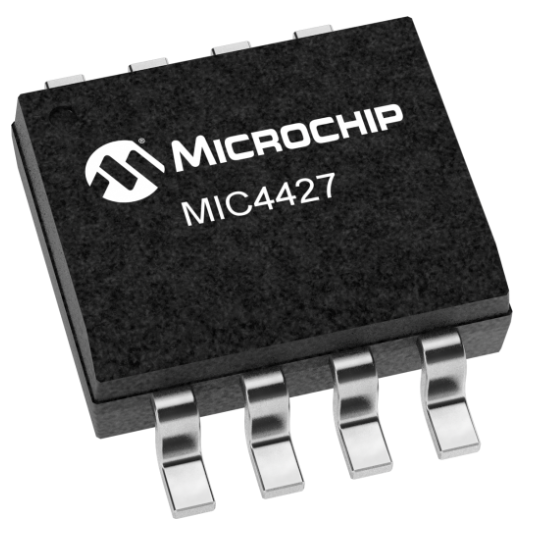

MIC4427便是这样一款高性能、广受欢迎的双路低侧MOSFET驱动器。它由微芯科技（Microchip Technology，前身为Micrel）设计生产，以其高峰值输出电流、极快的开关速度和宽广的工作电压范围而著称。在电力电子设计中，MIC4427常常作为控制器（如PWM控制器、MCU等）与功率MOSFET之间的关键接口，确保功率器件能够以最佳效率工作，从而提升整个系统的性能和可靠性。其卓越的性能使其在各类电源管理、工业控制和消费电子产品中找到了广泛的应用，成为工程师们信赖的驱动解决方案。

MIC4427 的核心特性解析

MIC4427之所以能够在众多MOSFET驱动器中脱颖而出，并被广泛应用于各种对性能有严格要求的功率电子系统中，得益于其一系列卓越的核心特性。这些特性共同确保了它能够高效、可靠地驱动功率MOSFET，从而优化整个系统的能效和稳定性。

1. 高峰值输出电流能力：高达1.5A

MIC4427最显著的特点之一是其高达1.5A的峰值输出电流能力。这个参数对于驱动大功率MOSFET至关重要。如前所述，MOSFET的栅极存在寄生电容，其大小与MOSFET的功率等级和设计相关，通常在数纳法到数十纳法之间。在开关过程中，为了使MOSFET能够迅速从关断状态进入导通状态，或者从导通状态迅速关断，驱动器必须能够在极短的时间内（通常是几十纳秒）向栅极电容注入或抽取大量的电荷。例如，一个栅极电荷量为Qg的MOSFET，在td时间内的平均栅极电流I_avg ≈ Qg / td。若要实现快速开关，td必须很小，这意味着I_avg必须很大。MIC4427提供的1.5A峰值电流，能够确保即使是栅极电容较大的功率MOSFET，也能在极短的时间内完成栅极电荷的快速充放电，从而显著缩短开关时间，降低开关损耗，提高系统效率。这种高电流能力是实现高频、大功率开关应用的关键保障。

2. 极快的开关速度：典型传播延迟仅为25ns

驱动器的传播延迟（Propagation Delay）、上升时间（Rise Time）和下降时间（Fall Time）是衡量其开关速度的关键指标。MIC4427在这方面表现出色，其典型的传播延迟仅为25纳秒。传播延迟是指从驱动器输入信号发生变化到其输出信号开始响应所需的时间。而上升时间是指输出电压从其10%上升到90%所需的时间，下降时间则是从90%下降到10%所需的时间。这些参数越小，说明驱动器响应越迅速，能够更快速地将MOSFET栅极电压推向完全导通或完全关断的状态。在高频开关应用中，例如数千赫兹甚至兆赫兹的开关频率下，即使微小的开关时间延长也会导致显著的能量损耗。MIC4427的快速响应能力，极大地减少了MOSFET在米勒平台区和线性工作区的停留时间，从而最大限度地降低了动态开关损耗，这对提高电源转换效率和降低系统发热至关重要。

3. 宽广的工作电压范围：4.5V至18V

MIC4427支持4.5V至18V的宽输入电压范围。这种灵活性使得它能够适应各种不同的电源电压轨，无论是常见的5V、12V，还是15V的控制电压，MIC4427都能稳定可靠地工作。宽电压范围也使得它兼容不同类型的微控制器和逻辑电平，简化了电源设计，无需额外的电平转换电路。这种通用性大大扩展了MIC4427的应用领域，使其能够被广泛集成到各种电源管理、电机驱动、工业自动化等系统中。

4. 双路独立输出设计

MIC4427内部集成了两路独立的驱动通道。这意味着它可以同时驱动两个独立的MOSFET，或者在半桥或全桥拓扑中驱动一对互补的MOSFET（通常需要额外的死区时间控制）。这种双路设计不仅节约了电路板空间和元件数量，降低了成本，而且使得设计更加灵活。每一路都可以根据需要独立控制，例如，在同步整流电路中，可以分别驱动主开关MOSFET和同步整流MOSFET；在半桥逆变器中，可以驱动上管和下管（通常需要一个电平转换或自举电路来驱动上管）。

5. 宽泛的工作温度范围：-40°C至+85°C

MIC4427能够在**-40°C至+85°C的工业级温度范围内稳定工作**。这个宽广的温度范围确保了驱动器在恶劣的工业环境或极端气候条件下仍能保持其电气性能和可靠性。这对于户外设备、汽车电子、工业控制系统以及其他对环境鲁棒性有严格要求的应用来说，是一个非常重要的优势。

6. 高输入阻抗和低静态电流

MIC4427的输入引脚具有高输入阻抗，这意味着它对驱动它的微控制器或逻辑门的负载很小，不会消耗过多的电流。这有助于保护控制器的输出引脚，并确保控制信号的完整性。同时，其低静态电流特性意味着在没有开关动作时，驱动器自身消耗的功率非常小，这对于电池供电系统或对功耗有严格要求的应用来说，是一个重要的节能优势。

7. 强抗闩锁能力和ESD保护

闩锁效应是CMOS器件在某些极端工作条件下可能发生的寄生SCR效应，会导致器件失控甚至损坏。MIC4427设计具有很强的抗闩锁能力，能够有效防止这种现象的发生，从而提高了器件的可靠性和鲁棒性。此外，它还内置了ESD（静电放电）保护电路，这使得MIC4427在生产、运输和安装过程中对静电损伤具有更强的抵抗力，降低了损坏的风险。

MIC4427 的工作原理深度解析

MIC4427的核心任务是接收低功率的逻辑电平信号，并将其转换为高电流、高压摆率的驱动信号，以快速有效地充放电MOSFET的栅极电容。要理解其工作原理，需要深入分析其内部的图腾柱（Totem-Pole）输出级以及其如何实现快速开关。

1. 图腾柱输出级

MIC4427的输出级采用了经典的图腾柱结构。一个典型的图腾柱输出由两个互补的功率晶体管组成：一个PNP晶体管（或P沟道MOSFET）作为上管和一个NPN晶体管（或N沟道MOSFET）作为下管。在MIC4427内部，通常是使用一对互补的BJT或MOSFET来实现这一功能，并辅以驱动这些功率晶体管的预驱动级和偏置电路。

• 栅极充电（MOSFET导通）过程： 当输入信号为高电平，需要使MOSFET导通时，图腾柱的上管（例如PNP晶体管）被打开，同时下管（例如NPN晶体管）被关断。此时，电流从驱动器的电源引脚（VCC）流经上管，然后经过外部的栅极电阻（如果存在）直接流向MOSFET的栅极电容。由于上管具有非常低的导通电阻，它能够提供瞬时的大电流，以极快的速度将MOSFET栅极电容充电至VCC，从而迅速拉高栅极电压，使MOSFET快速进入导通状态。

• 栅极放电（MOSFET关断）过程： 当输入信号为低电平，需要使MOSFET关断时，图腾柱的下管（例如NPN晶体管）被打开，同时上管（例如PNP晶体管）被关断。此时，MOSFET栅极电容上的电荷通过外部的栅极电阻（如果存在）和图腾柱的下管，迅速地被拉到地电位（GND）。由于下管也具有极低的导通电阻，它能够快速地将栅极电荷泄放，使栅极电压迅速降低，从而让MOSFET快速进入关断状态。

这种图腾柱结构的关键优势在于其能够提供双向的、大电流的驱动能力：无论是向栅极灌入电流（充电）还是从栅极抽取电流（放电），都能提供极低的阻抗路径，从而确保栅极电压的快速建立和快速撤销。

2. 快速开关与米勒平台

理解MIC4427如何实现快速开关，离不开对MOSFET米勒平台效应的理解。当MOSFET从关断到导通（或反之）时，栅极电压的波形并非简单的指数上升或下降。在栅极电压上升到一定阈值（V_th）后，漏源电压（V_DS）开始下降，此时栅极电压会经历一个相对平坦的区域，这个区域被称为米勒平台（Miller Plateau）。

在米勒平台期间，驱动器注入的电流主要用于对栅极-漏极电容（C_gd） 进行充放电，而不是直接提高栅极-源极电压（V_GS）。C_gd在开关过程中会产生一个反馈电流，阻止V_GS快速变化，从而形成一个电压平台。这个阶段是MOSFET开关损耗最大的阶段，因为器件同时承受着高电压和大电流。

MIC4427的高峰值输出电流和低输出阻抗在这里发挥了关键作用。它能够提供足够大的电流来快速地穿透米勒平台。这意味着即使C_gd在反馈作用下试图“阻碍”V_GS的变化，驱动器也能强制性地快速充放电，从而大大缩短MOSFET在米勒平台区域的停留时间。更短的米勒平台停留时间直接意味着更低的开关损耗和更高的效率。

3. 内部保护机制

除了基本的驱动功能，MIC4427还内置了一些保护机制，以提高其鲁棒性和可靠性。例如，它通常具有：

• 欠压锁定（UVLO）： 如果驱动器的供电电压（VCC）低于设定的阈值，输出将强制保持低电平，防止在电压不足时MOSFET处于半导通状态，从而避免不必要的功耗和潜在损坏。

• 热关断： 当芯片内部温度超过安全阈值时，驱动器会自动关断输出，保护自身免受过热损坏。

• 闩锁保护： 精心设计的电路结构，确保在输入信号快速变化或外部干扰下，器件不会发生闩锁效应。

通过以上机制，MIC4427能够可靠地处理各种复杂的开关场景，并提供强大的保护功能，使得工程师可以放心地将其应用于关键的功率转换电路中。

MIC4427 的引脚配置与功能详解

理解MIC4427的引脚配置及其各自的功能，是正确使用和设计电路的基础。MIC4427通常提供多种封装形式，例如8引脚SOIC（Small Outline Integrated Circuit）和8引脚DIP（Dual In-line Package）等。虽然封装可能不同，但核心引脚的功能是保持一致的。以下是MIC4427（以8引脚封装为例）的典型引脚配置及其详细功能说明：

1. IN A (Pin 2) - 输入 A

• 功能： 这是驱动器通道A的逻辑输入引脚。它接收来自控制器（如微控制器、PWM控制器、逻辑门等）的低功率、逻辑电平的PWM信号。

• 特性： 该引脚具有高输入阻抗，通常会有一个内部下拉电阻或上拉电阻（具体取决于芯片设计，通常为下拉）以确保在输入浮空时的确定状态。输入阈值电压与驱动器的VCC电源电压相关，一般与标准逻辑电平（如CMOS或TTL）兼容。当IN A为高电平（高于高阈值电压）时，OUT A被驱动为高电平；当IN A为低电平（低于低阈值电压）时，OUT A被驱动为低电平。

2. IN B (Pin 7) - 输入 B

• 功能： 这是驱动器通道B的逻辑输入引脚，功能与IN A完全相同，独立控制OUT B的输出。

3. OUT A (Pin 3) - 输出 A

• 功能： 这是驱动器通道A的高电流输出引脚。它直接连接到所驱动的MOSFET的栅极（Gate）。

• 特性： OUT A具有低输出阻抗和高峰值电流能力（如前面所述的1.5A），能够快速地向MOSFET栅极电容充放电。其输出电压范围在VCC和GND之间摆动。

4. OUT B (Pin 6) - 输出 B

• 功能： 这是驱动器通道B的高电流输出引脚，功能与OUT A完全相同，独立驱动另一个MOSFET的栅极。

5. VCC (Pin 8) - 电源电压

• 功能： 这是驱动器的正电源输入引脚。它为驱动器内部的所有电路供电，包括输入缓冲器、逻辑电路和输出图腾柱级。

• 特性： VCC的电压范围通常在4.5V至18V之间。为了确保驱动器稳定工作和有效抑制电源噪声，VCC引脚必须尽可能靠近芯片并联一个高质量的去耦电容（通常为0.1μF或更大，并联一个10μF或更大的电解电容），以提供瞬时大电流和吸收开关噪声。

6. GND (Pin 5) - 接地

• 功能： 这是驱动器的地参考引脚。所有内部电路和输出电流都以GND为参考。

• 特性： GND引脚必须连接到一个低阻抗的公共地平面。在电源布线中，确保GND路径短而粗，以最小化寄生电感和电阻，这对于高速开关电路的稳定性至关重要。

7. NC (Pin 1, Pin 4) - 无连接（Non-Connected）

• 功能： 这些引脚在某些封装中可能标记为NC，表示内部无连接。它们不应连接到任何外部电路，通常可以悬空或连接到GND以提高机械稳定性，但通常不建议连接到其他信号。在某些产品版本或封装中，这些NC引脚可能用于内部连接或散热，因此最好参照具体的数据手册确认。

正确地连接这些引脚并进行适当的布局布线，是确保MIC4427及其所驱动的MOSFET能够稳定、高效工作的关键。特别是VCC和GND的去耦和接地设计，直接影响着开关波形的质量和系统的EMC性能。

MIC4427 的电气特性与关键参数解读

深入了解MIC4427的电气特性是进行可靠电路设计的核心。这些参数定义了驱动器在不同工作条件下的性能边界和行为模式。以下是一些关键的电气参数及其对实际应用的影响：

1. 供电电压（Supply Voltage, VCC）

• 范围： 通常为+4.5V至+18V。

• 解读： 这是驱动器正常工作所需的直流电源电压。选择合适的VCC电压非常重要，它不仅要符合驱动器的额定范围，还要考虑到所驱动MOSFET的栅极-源极最大电压（VGS_max），一般VCC应小于或等于VGS_max。同时，较高的VCC可以提供更大的栅极驱动电压摆幅，有助于MOSFET更彻底地导通或关断，但也要考虑其功耗。

2. 峰值输出电流（Peak Output Current, I_OUT_PEAK）

• 典型值： ±1.5A（MIC4427）

• 解读： 这是驱动器输出能够提供的瞬时最大电流。如前所述，这个参数直接决定了驱动器充放电MOSFET栅极电容的速度。1.5A的峰值电流足以驱动大多数中到大功率的MOSFET。较高的峰值电流意味着更快的开关速度和更低的开关损耗。

3. 输出高电平电压（Output High Voltage, V_OH）

• 典型值： VCC - 0.1V（通常）

• 解读： 当输出为高电平时，OUT引脚的电压。理想情况下，V_OH应该接近VCC。这个参数表明驱动器输出上管的导通压降。越接近VCC，表示驱动器能够提供越接近电源电压的栅极驱动，有助于MOSFET完全导通。

4. 输出低电平电压（Output Low Voltage, V_OL）

• 典型值： 0.1V（通常）

• 解读： 当输出为低电平时，OUT引脚的电压。理想情况下，V_OL应该接近GND。这个参数表明驱动器输出下管的导通压降。越接近GND，表示驱动器能够提供越接近地电位的栅极驱动，有助于MOSFET完全关断。

5. 传播延迟时间（Propagation Delay Time, t_PD）

• 典型值： 25ns（从输入10%到输出90%或从输入90%到输出10%）

• 解读： 这是输入信号变化到输出信号相应变化的延迟时间。t_PD分为开通延迟（t_PLH，从输入低到高到输出低到高）和关断延迟（t_PHL，从输入高到低到输出高到低）。较小的传播延迟意味着驱动器响应速度快，能够更精确地控制MOSFET的开关时刻，尤其在高频应用中至关重要。

6. 上升时间（Rise Time, t_R）和下降时间（Fall Time, t_F）

• 典型值： 通常在几十纳秒级别（例如，t_R=20ns, t_F=20ns）

• 解读： t_R是输出电压从10%VCC上升到90%VCC所需的时间。t_F是输出电压从90%VCC下降到10%VCC所需的时间。这些参数直接反映了驱动器输出波形的陡峭程度。更短的上升和下降时间意味着MOSFET栅极电压变化更快，从而缩短了MOSFET在开关过程中的过渡时间，显著降低开关损耗。

7. 静态电流（Quiescent Supply Current, I_Q）

• 典型值： 毫安级（mA），如几个毫安。

• 解读： 当驱动器输入没有信号变化（即输出不切换）时，驱动器自身消耗的电流。这个电流是芯片内部偏置电路和逻辑电路的消耗。较低的I_Q意味着更高的待机效率，对于电池供电或始终在线的应用很重要。

8. 输入阈值电压（Input Threshold Voltage, V_IN_TH）

• 典型值： 与VCC相关，通常兼容TTL/CMOS逻辑电平，例如逻辑高阈值（V_IH）和逻辑低阈值（V_IL）。

• 解读： 这是驱动器输入引脚识别逻辑高或逻辑低的电压门限。确保控制器的输出电压摆幅在驱动器的输入阈值范围内，以避免信号不确定性或误触发。

9. 热阻（Thermal Resistance, R_θJA）

• 单位： °C/W

• 解读： 这是封装到环境的热阻，用于计算芯片在特定功耗下的温升。驱动器自身的功耗（由内部电流消耗和驱动MOSFET栅极电荷的损耗产生）会导致芯片发热。高热阻意味着散热能力差，可能需要额外的散热措施或选择更大的封装。

功耗计算（Driver Power Dissipation）

驱动器的总功耗主要由两部分组成：

• 静态功耗（P_static）： P_static = VCC * I_Q

• 动态功耗（P_dynamic）： 这部分功耗主要用于充放电MOSFET的栅极电容。 P_dynamic = VCC * Q_G * f_SW * N 其中，Q_G是MOSFET的总栅极电荷量（datasheet参数），f_SW是开关频率，N是驱动的MOSFET数量（对于MIC4427双路驱动，通常N=2）。

总功耗 P_total = P_static + P_dynamic。通过P_total和R_θJA可以估算芯片的结温，确保不超过最大允许结温（Tj_max）。

MIC4427 的典型应用电路与设计考量

MIC4427作为一款功能强大的MOSFET驱动器，其应用电路相对直接，但为了充分发挥其性能和确保系统稳定，仍需关注一些重要的设计考量。

1. 基本低侧驱动电路

这是MIC4427最基本也是最常见的应用方式，用于驱动一个接地参考的MOSFET。

          VCC (4.5V ~ 18V)
            |
            C1 (去耦电容，0.1uF陶瓷)
            |
           ---
         --|VCC  OUT A|--- R_G ---- MOSFET Gate
         | |     |   |
 控制器 ->|IN A  GND|--- MOSFET Source (GND)
 (PWM信号) |     |   |
         --|     |---- MOSFET Drain (连接负载)
           ---
            |
           GND

设计考量：

• 去耦电容C1： 这是至关重要的元件。一个小容量（例如0.1μF或1μF）的陶瓷电容必须尽可能地紧贴MIC4427的VCC和GND引脚放置。这个电容用于在驱动器输出电流瞬变时提供局部的储能，以抑制VCC上的电压跌落。同时，建议并联一个大容量（10μF或更大）的电解电容（或MLCC）作为主储能，用于弥补电源线的阻抗和瞬时电流需求。

• 栅极电阻R_G： 栅极电阻是连接在驱动器输出和MOSFET栅极之间的关键电阻。其作用是：

• 限制栅极充电/放电电流： 保护驱动器输出级不因过大的瞬时电流而损坏。

• 控制开关速度： 较大的R_G会减慢栅极电压的上升和下降速度，从而增加开关损耗，但可以抑制栅极振荡和EMI。较小的R_G则反之。

• 抑制寄生振荡： 在高频开关时，MOSFET的输入电容与布线寄生电感可能形成谐振回路，导致栅极电压振荡。R_G可以有效阻尼这种振荡。

• 分摊功耗： 部分充放电栅极电容的功耗会由R_G承担。

• 选择R_G的值： 这是一个折衷的过程。通常从几欧姆到几十欧姆不等。需要根据MOSFET的Qg、期望的开关速度、允许的开关损耗以及是否出现振荡来调整。在某些情况下，为了优化上升和下降时间，会使用独立的栅极电阻R_Gon和R_Goff，例如在充电路径上串联二极管，并在放电路径上直接连接电阻。

2. 驱动高侧/半桥应用（需要电平转换或自举）

MIC4427是低侧驱动器，这意味着其输出GND是与系统地电平一致的。若要驱动高侧MOSFET或半桥/全桥结构中的上管，MIC4427本身不能直接实现，因为它无法提供浮动的驱动电压。此时需要额外的自举电路（Bootstrap Circuit）或隔离驱动器（Isolated Gate Driver）来配合使用。

• 自举电路简述： 自举电路通常由一个快速恢复二极管和一个自举电容组成。当低侧MOSFET导通时，自举电容充电。当低侧MOSFET关断，高侧MOSFET需要导通时，利用低侧MOSFET导通时自举电容存储的能量，将上管的栅极驱动电压“抬升”到源极电压之上。

• MIC4427在半桥中的角色： 在半桥应用中，MIC4427可以非常高效地驱动下管MOSFET。对于上管，则需要一个专门的高侧驱动器或自举驱动器来配合MIC4427，接收下管的开关状态或独立的控制信号。

3. PCB布局考量

优良的PCB布局对高频功率电路的性能至关重要，甚至比元器件的选择本身更为关键。

• 最小化栅极驱动回路： 驱动器输出到MOSFET栅极，再到MOSFET源极，最终回到驱动器GND引脚的整个回路应尽可能短且宽。短而宽的走线可以最小化寄生电感和电阻，从而减少开关振铃和噪声。

• 星形接地： 尽可能采用星形接地或单点接地的原则。将所有大电流回路（如功率地、驱动地）的共同点汇集到一点，以避免地线噪声耦合，影响控制信号的完整性。驱动器的GND引脚应通过最短的路径连接到MOSFET的源极引脚和去耦电容的负极，然后连接到主地平面。

• 去耦电容放置： 如前所述，去耦电容（特别是高频陶瓷电容）必须紧贴MIC4427的VCC和GND引脚放置，走线要短。

• 分离功率地和信号地： 在可能的情况下，将大电流的功率地和敏感的信号地在物理上分开，只在一点汇合，以减少功率回路对信号回路的干扰。

• 输入信号走线： 驱动器输入信号（IN A/B）的走线应远离高电流和高电压变化的功率走线，以防止噪声耦合。可以考虑使用地线包围输入信号走线来提供屏蔽。

• 散热： 虽然MIC4427自身功耗相对较小，但在高频和大功率应用中，仍可能产生热量。选择适当的封装（如SOIC）并确保其下方有足够大的铜平面作为散热区域。

4. 热管理

尽管MIC4427的功耗远低于所驱动的功率MOSFET，但在高开关频率和大栅极电容的应用中，其自身也会产生可观的热量。

• 计算功耗： 根据前面提到的功耗计算公式，估算MIC4427的总功耗。

• 估算温升： 利用封装的热阻（R_θJA），计算芯片的温升 ΔT = P_total * R_θJA。确保最终的结温（Ambient_Temp + ΔT）不超过数据手册规定的最大结温。

• PCB散热： 在PCB设计中，为MIC4427的封装下方提供足够的铜平面（如果可能的话，使用过孔连接到内部地层），以增加散热面积。

5. 输入信号兼容性

MIC4427的输入引脚通常具有TTL/CMOS兼容的阈值。确保你的微控制器或PWM控制器的输出逻辑电平与MIC4427的输入要求相匹配。如果电平不匹配，可能需要额外的电平转换电路。

6. 保护机制

• 欠压锁定（UVLO）： MIC4427内置UVLO功能，当VCC低于某一阈值时，输出将强制保持低电平。利用好这个特性，避免在电源电压不稳时驱动MOSFET。

• ESD保护： 尽管MIC4427内置ESD保护，但在处理和组装过程中仍应遵循标准的ESD防护措施。

通过对上述设计考量的严格遵守，可以最大限度地发挥MIC4427的性能优势，确保功率转换系统的稳定、高效和可靠运行。

MIC4427 的优势与特点总结

MIC4427之所以在功率电子设计领域占据一席之地，并成为许多工程师的首选，其根本原因在于其显著的技术优势和特点，这些优势共同构建了其在各种应用场景下的核心竞争力。

1. 高效驱动能力：

• 高峰值电流： 最核心的优势是其高达1.5A的峰值输出电流。这意味着它能够快速地对MOSFET的栅极电容进行充放电。在每个开关周期中，驱动器必须在极短时间内提供大电流来改变栅极电压。MIC4427的强电流输出确保了栅极电压的快速上升和下降，从而显著缩短了MOSFET在开关过程中的渡越时间，最大限度地减少了高电压和大电流同时存在的区间，进而大幅降低了开关损耗（E_SW = V_DS * I_D * t_SW / 2），提高了电源转换效率。

• 低输出阻抗： 驱动器输出级的低阻抗是提供大电流的基础。低输出阻抗意味着在栅极电流流过时，驱动器输出电压的跌落非常小，从而能够更有效地将VCC电压施加到栅极上，保证栅极驱动波形的完整性和陡峭度。

2. 极快的开关速度：

• 短传播延迟和快速上升/下降时间： 25ns的典型传播延迟以及快速的上升/下降时间（通常小于30ns），确保了MIC4427能够对输入信号做出几乎实时的响应。这种速度对于高频开关应用至关重要，因为它可以使系统工作在更高的频率，从而减小磁性元件和电容的尺寸，降低系统成本和体积。同时，快速开关也意味着MOSFET可以更快地离开损耗区，进一步提升效率。

3. 宽广的操作范围：

• 宽电源电压范围（4.5V至18V）： 这种灵活性允许MIC4427与各种逻辑电平和电源电压兼容，无需复杂的电平转换电路，简化了电源设计。无论是5V、12V还是15V的控制电源，MIC4427都能轻松应对。

• 宽工作温度范围（-40°C至+85°C）： 工业级的温度范围使得MIC4427可以在恶劣的环境条件下可靠工作，适用于工业控制、汽车电子等对环境鲁棒性有要求的应用。

4. 双路独立驱动：

• 内部集成了两个独立的驱动通道，这意味着一个芯片可以同时驱动两个MOSFET。这种设计不仅节省了PCB空间和元件数量，降低了物料清单（BOM）成本，而且在双开关拓扑（如同步降压、半桥、全桥等）中提供了极大的便利性和设计灵活性。设计师可以独立控制或同步控制两个MOSFET的开关。

5. 稳定性与可靠性：

• 强抗闩锁能力： 闩锁效应是CMOS器件的常见问题，可能导致器件损坏。MIC4427具有强大的抗闩锁能力，提高了其在复杂电磁环境下的可靠性。

• ESD保护： 内置的静电放电（ESD）保护电路增强了芯片在生产和组装过程中的抗静电损伤能力。

• 欠压锁定（UVLO）： 确保在供电电压低于安全阈值时，驱动器输出保持关断，避免MOSFET在不确定的状态下工作，从而保护功率器件。

6. 易于使用和普及性：

• 标准封装： 通常采用8引脚SOIC或DIP等标准封装，易于PCB布线和制造。

• 广泛应用： 由于其卓越的性能和成本效益，MIC4427系列在业界得到了广泛的应用和验证，拥有丰富的应用案例和设计参考。这为新项目的开发提供了可靠的起点。

综上所述，MIC4427凭借其高峰值电流、极快的开关速度、宽广的工作范围、双路独立驱动能力以及出色的稳定性和可靠性，成为了中低功率MOSFET驱动领域的基石型产品。它能够有效解决功率MOSFET栅极驱动的挑战，从而帮助设计师实现高效率、高可靠性的电源管理和电机控制解决方案。

MIC4427 的局限性与潜在挑战

尽管MIC4427具备诸多优势，并在许多应用中表现出色，但作为任何电子元件，它也存在自身的局限性和在特定应用场景下可能面临的挑战。理解这些局限性有助于工程师在设计中做出更明智的选择和采取相应的规避措施。

1. 仅适用于低侧驱动：

• 局限性： MIC4427是一款低侧（Low-Side）MOSFET驱动器，这意味着其输出的参考点是地（GND）。它无法直接提供浮动的驱动电压。因此，它不能直接用于驱动高侧（High-Side）MOSFET（即源极不接地的MOSFET）或半桥/全桥拓扑中的上管。高侧驱动需要栅极驱动电压相对于源极电压浮动，而源极电压会随开关动作在高低电位之间摆动。

• 解决方案： 若要在高侧或半桥应用中驱动上管，需要结合自举（Bootstrap）电路、隔离栅极驱动器（Isolated Gate Driver） 或使用专门的半桥驱动IC。这会增加电路的复杂性和成本。

2. 功率损耗与散热考虑：

• 挑战： 尽管MIC4427自身功耗远低于所驱动的功率MOSFET，但在高开关频率（如数百kHz到MHz）和大栅极电容（Qg）的应用中，驱动器自身的动态功耗会显著增加。其功耗主要来源于对MOSFET栅极电容的充放电。P_dynamic = VCC * Qg * f_SW。

• 影响： 持续的大功耗会导致芯片温度升高，如果超过最大允许结温，可能触发热关断，影响系统稳定性，甚至损坏芯片。

• 解决方案： 在高频大Qg应用中，需要仔细计算驱动器功耗，并采取适当的散热措施，如：

• 在PCB上为驱动器提供足够大的铜铺区域作为散热片。

• 选择散热性能更好的封装（如更大的SOIC或DFN封装）。

• 优化栅极电阻R_G的选择，平衡开关速度和驱动器功耗。

3. 对输入信号质量要求：

• 挑战： 作为高速器件，MIC4427的输入信号（来自控制器）必须具有良好的上升/下降沿和稳定的电平。如果输入信号存在严重的抖动、噪声或边沿缓慢，可能会导致驱动器输出波形失真，甚至出现误触发，从而影响MOSFET的开关性能和系统稳定性。

• 影响： 输入信号的劣化可能导致MOSFET在米勒平台区域停留时间过长，增加开关损耗；或产生不必要的振铃，可能导致EMI问题。

• 解决方案： 确保控制器输出信号的质量，必要时在输入端增加RC滤波或施密特触发器来整形信号。良好的PCB布局也能有效减少噪声耦合。

4. 缺乏额外的保护功能：

• 局限性： MIC4427是一个相对“简单”的MOSFET驱动器，主要专注于提供高电流和快速开关。它不包含一些高级的保护功能，例如：

• 过流保护（OCP）

• 短路保护

• 温度监测输出

• 故障反馈

• 影响： 在需要这些高级保护功能的复杂电源管理系统中，MIC4427通常需要与其他外部电路或专门的电源管理IC配合使用，这会增加设计的复杂度和成本。

• 解决方案： 根据应用需求，额外设计过流检测、过温保护和故障指示电路。

5. EMI/EMC考量：

• 挑战： 由于其快速的上升和下降时间，MIC4427在开关过程中会产生陡峭的电流和电压变化，这可能导致电磁干扰（EMI）。这些噪声可能通过传导或辐射方式影响其他敏感电路，导致系统EMC问题。

• 影响： EMI可能干扰控制信号、传感器读数，甚至导致其他器件工作异常。

• 解决方案： 严格遵循PCB布局布线原则（如最小化回路面积、良好接地、去耦），合理选择栅极电阻（R_G可以稍微增大以减缓开关速度，从而降低EMI，但会增加开关损耗），并可能需要额外的EMI滤波措施（如磁珠、共模扼流圈等）。

总而言之，MIC4427是一款性能卓越的通用型低侧MOSFET驱动器，但在面对特定高要求或复杂应用时，其局限性需要被充分认识，并通过合理的设计和外围电路来加以弥补。

MIC4427 与其他驱动器的简要比较

在功率电子驱动器市场中，除了MIC4427之外，还有许多其他优秀的驱动器产品，它们各有侧重。这里我们对MIC4427与其他一些常见驱动器进行简要比较，以突显其定位。

1. 与更高电流驱动器的比较（如MIC4422/MIC4421，或更专业的驱动器）：

• MIC4427（1.5A） vs. MIC4422（5A）/MIC4421（9A）： MIC4427的1.5A峰值电流适用于中等功率的MOSFET驱动。对于需要驱动更大栅极电容的巨型MOSFET，或者要求更极致开关速度的应用，MIC4422（5A）或MIC4421（9A）等更高电流能力的驱动器会是更好的选择。它们能够提供更大的瞬时电流，从而实现更快的栅极充放电。

• 成本与尺寸： 通常，电流能力越大的驱动器，其成本和封装尺寸也越大。MIC4427在电流能力和成本、尺寸之间找到了一个很好的平衡点，使其成为许多通用应用的“甜点”。

2. 与专用半桥/全桥驱动器的比较：

• MIC4427（低侧） vs. IR2110/L6386（半桥驱动）： 专门的半桥驱动器（如IR2110）通常集成了高侧和低侧驱动，并内置了自举电源和死区时间（Dead Time）控制逻辑。它们可以直接驱动半桥或全桥电路中的上管和下管，简化了设计。

• MIC4427的定位： MIC4427的优势在于其简单、通用和低成本的特点。它适合于独立的低侧开关应用，或者在半桥/全桥应用中作为下管驱动，上管则由其他高侧驱动方案（如隔离驱动或自举驱动器）负责。对于一些对死区时间要求不严格，或由外部逻辑精确控制死区时间的半桥应用，MIC4427配合自举IC仍是经济有效的方案。

3. 与隔离驱动器的比较：

• MIC4427（非隔离） vs. Si827x/ADuM413x（隔离）： 隔离栅极驱动器通过光耦或数字隔离技术，在输入和输出之间提供电气隔离。这对于高压应用（如电机驱动、太阳能逆变器）至关重要，可以保护低压控制电路免受高压瞬变的影响，并打破接地环路。

• 应用场景： MIC4427是非隔离的，适用于低压或单电源供电的非隔离应用。如果应用需要高压隔离，MIC4427则不适用，必须选择隔离驱动器。

4. 与集成度更高的电源管理IC的比较：

• MIC4427（纯驱动） vs. 控制器+驱动器一体IC： 许多现代开关电源控制器（如PWM控制器）内部已经集成了栅极驱动器，甚至包括一些保护功能。

• 灵活性与性能： MIC4427作为独立的驱动器，提供了更高的灵活性。工程师可以选择最适合的控制器和驱动器组合，以达到最佳性能。在某些大功率或高频应用中，外部的独立驱动器（如MIC4427）通常能提供比集成驱动器更强大的电流能力和更快的开关速度。

总结：

MIC4427的优势在于其高性价比、成熟可靠、简单易用的特点。它在中等功率、非隔离、低侧驱动以及一些需要通用、灵活的独立驱动方案的场景中表现卓越。对于需要更高电流、高侧驱动、电气隔离或更复杂保护功能的场合，工程师则需要考虑更专业、更高集成度的驱动器产品。MIC4427的普及性也使得相关的设计资料和技术支持更为丰富。

MIC4427 的典型应用场景

MIC4427以其高性能和高可靠性，在电力电子领域的多个应用中扮演着关键角色。它的应用范围涵盖了从消费电子到工业设备的广泛领域。

1. 开关电源（Switching Power Supplies - SMPS）：

• 降压（Buck）、升压（Boost）、降压-升压（Buck-Boost）转换器： 在这些常见的DC-DC转换器拓扑中，MIC4427可以作为主开关MOSFET（通常是低侧MOSFET）的驱动器。它能够确保MOSFET快速开关，从而降低开关损耗，提高电源效率。在高频开关电源中，其快速响应能力尤其重要，有助于减小磁性元件的体积和重量。

• 正激（Forward）、反激（Flyback）转换器： 在这些隔离型转换器中，MIC4427可以驱动初级侧的主开关MOSFET，确保变压器初级绕组电流的快速建立和撤销。

• 同步整流电源： 在同步整流降压或反激转换器中，整流二极管被MOSFET取代以降低导通损耗。MIC4427可以用于驱动这些同步整流MOSFET（通常也是低侧开关），实现更低的输出电压降和更高的整体效率。

2. 直流无刷（BLDC）/有刷（Brushed DC）电机驱动：

• H桥电机驱动： 在H桥电机驱动电路中，MIC4427可以用于驱动桥臂中的低侧MOSFET。通过与PWM控制器配合，它可以精确控制MOSFET的开关，进而控制流过电机的电流方向和大小，实现电机的正反转和调速。

• 电动自行车、机器人、自动化设备： 这些应用常常需要高效的电机控制，MIC4427能够为其中的功率级提供稳定的驱动。

3. 不间断电源（UPS）和逆变器：

• DC-AC逆变器： 在将直流电转换为交流电的逆变器中，MIC4427可以驱动功率MOSFET组成的半桥或全桥逆变器中的低侧开关。通过PWM调制，驱动器确保MOSFET在适当的时刻导通和关断，以产生所需的交流输出波形。

• 太阳能逆变器： 在太阳能电池板将直流电转换为交流电并馈入电网的应用中，MIC4427可用于驱动功率逆变级中的MOSFET，帮助实现高效的能量转换。

4. 感应加热（Induction Heating）：

• 感应加热通常涉及高频的谐振电路，需要对MOSFET进行快速、精确的驱动。MIC4427的快速开关能力使其非常适合驱动此类应用中的功率开关，以实现高效的能量传输。

5. 功率因数校正（PFC）电路：

• 在升压型PFC电路中，MIC4427可以驱动升压电感的主开关MOSFET。其高效驱动有助于减少MOSFET的开关损耗，从而提高PFC级的效率，并改善整个电源系统的功率因数。

6. LED照明驱动：

• 在大功率LED驱动器中，特别是需要高效率和高频开关的拓扑结构（如降压或升压），MIC4427可以作为功率MOSFET的驱动器，确保LED驱动电源的稳定和高效。

7. 音频放大器（D类）：

• D类音频放大器通过高速开关功率MOSFET来放大音频信号。MIC4427的快速开关特性和高电流能力使其成为D类放大器输出级中MOSFET的理想驱动器，有助于实现高效率和低失真。

8. 脉冲发生器和激光驱动：

• 在一些需要产生高压、大电流脉冲的应用中，MIC4427可以驱动功率MOSFET作为高速开关，用于激光二极管驱动、高压脉冲发生器等。

这些应用场景无一例外地对功率MOSFET的开关性能有较高要求，而MIC4427正是凭借其出色的驱动能力，能够满足这些苛刻的需求，确保功率器件在最佳状态下工作，从而提升整个系统的能效、可靠性和性能。

MIC4427 常见问题与故障排除

即使MIC4427是一款相对稳定的器件，但在实际应用中，由于设计、布线或环境因素，仍可能遇到一些问题。以下是一些常见问题及其可能的解决方案：

1. MOSFET开关波形出现振铃（Ringing）或过冲（Overshoot）/下冲（Undershoot）：

• 问题描述： 在MOSFET的栅极电压（V_GS）或漏源电压（V_DS）波形上观察到高频振荡，可能伴随过大的电压尖峰。

• 可能原因及解决方案：

• 解决方案： 确保0.1μF陶瓷电容紧贴VCC和GND引脚放置，并有较粗的电源和地线连接。

• 解决方案： 调整R_G，或考虑使用独立的充电/放电电阻路径（例如，充电路径串联二极管和电阻，放电路径只用电阻）来优化栅极电压斜率。

• 解决方案： 适当增大栅极电阻R_G的值。这会略微增加开关损耗，但能有效抑制振铃。

• 解决方案： 优化PCB布局，使栅极驱动回路（驱动器输出 -> 栅极 -> 源极 -> 驱动器GND）尽可能短且宽。功率回路（输入电源 -> MOSFET -> 负载 -> GND）也应尽量紧凑。

• 寄生电感： PCB走线（特别是栅极驱动回路和功率回路）过长或过细，导致寄生电感过大。

• 栅极电阻R_G值过小： 导致开关速度过快，激发寄生谐振。

• 米勒平台振荡： 在米勒平台期间，C_gd与栅极驱动回路的寄生电感可能发生谐振。

• 电源去耦不足： VCC去耦电容放置不当或容量不足，导致驱动器电源电压波动。

2. MOSFET开关速度过慢，导致发热严重或效率低下：

• 问题描述： 示波器上观察到MOSFET的栅极电压上升或下降缓慢，V_DS波形在开关过程中斜率平缓，导致MOSFET发热量大。

• 可能原因及解决方案：

• 解决方案： 优化PCB布局，使用更粗更短的走线连接驱动器和MOSFET。

• 解决方案： 考虑更换Qg较小的MOSFET，或使用电流能力更强的驱动器（如MIC4422/MIC4421）。

• 解决方案： 检查VCC电源是否稳定在额定范围内，并确保其容量足够。

• 解决方案： 适当减小栅极电阻R_G的值。

• 栅极电阻R_G值过大： 限制了栅极充放电电流。

• 驱动器VCC电压过低： 无法提供足够的电压摆幅或电流能力。

• MOSFET栅极电容过大： 所选MOSFET的Qg过大，超出了MIC4427的最佳驱动能力。

• PCB走线阻抗过大： 导致实际驱动电流无法达到标称值。

3. 驱动器或MOSFET异常发热：

• 问题描述： 芯片表面温度过高，甚至触发热关断。

• 可能原因及解决方案：

• 解决方案： 提高驱动器VCC电压（在MOSFET VGS_max允许范围内），确保MOSFET完全饱和导通。

• 解决方案： 增加铜厚，扩大散热铺铜面积，使用散热过孔连接到内部地层。

• 解决方案： 优化栅极驱动，确保MOSFET快速开关；抑制振铃；检查栅极电阻是否过大或过小。

• 解决方案： 重新计算驱动器功耗，确保其在安全范围内。在PCB上为驱动器提供充足的散热铜面积，必要时选择更大封装。

• 驱动器功耗过大： 高频、大Qg应用导致驱动器自身动态功耗过大。

• MOSFET开关损耗过大： 可能是驱动不足导致开关缓慢，或由于振铃/过冲导致额外损耗。

• PCB散热不良： 铜厚或散热面积不足。

• MOSFET导通损耗过大： 驱动电压不足导致MOSFET未完全导通，R_DS(ON)偏大。

4. 驱动器输入信号不稳定或误触发：

• 问题描述： 驱动器输出不按预期切换，或在无输入时出现随机开关。

• 可能原因及解决方案：

• 解决方案： 检查数据手册，确认电平兼容性，必要时增加电平转换电路。

• 解决方案： 利用MIC4427输入引脚的内部下拉电阻（如果有），或在外部增加一个弱下拉电阻（10kΩ~100kΩ）来确保启动时的确定低电平。

• 解决方案： 增加输入端RC滤波（通常几十纳秒时间常数），使用施密特触发器输入来整形信号，或在输入走线周围包地屏蔽。

• 输入信号噪声： 控制器输出信号存在噪声，或走线受到其他高频信号干扰。

• 输入浮空： 在上电瞬间或控制器未初始化时，输入引脚浮空导致不确定状态。

• 逻辑电平不兼容： 控制器输出电平与MIC4427输入阈值不匹配。

5. 系统EMI（电磁干扰）问题：

• 问题描述： MIC4427驱动MOSFET产生的噪声干扰到其他敏感电路。

• 可能原因及解决方案：

• 解决方案： 优化去耦电容放置和走线，确保电源干净。

• 解决方案： 采用星形接地或良好地平面，分离功率地和信号地。

• 解决方案： 适当增加栅极电阻R_G来减缓开关速度（需权衡效率），在功率回路中加入磁珠或共模扼流圈，优化PCB布局减少回路面积。

• 快速开关边沿： 陡峭的电压和电流变化是EMI的主要来源。

• 不良接地： 地线噪声通过公共阻抗耦合。

• 去耦不足或布线不良： 导致高频噪声通过电源线传播。

在进行故障排除时，使用示波器观察关键点的电压波形（如VCC、驱动器输入、驱动器输出、MOSFET栅极和漏源极电压）是诊断问题的最有效方法。同时，严格遵循数据手册的推荐值和最佳实践布线指南，可以预防大部分问题的发生。

结论：MIC4427 在功率电子中的重要地位

综上所述，MIC4427双路低侧MOSFET驱动器是一款在电力电子领域具有举足轻重地位的经典器件。它以其卓越的1.5A高峰值输出电流、极快的开关速度和宽广的工作电压范围，有效地弥补了微控制器或逻辑门在直接驱动功率MOSFET方面的不足。通过其高效的图腾柱输出级，MIC4427能够迅速、彻底地对MOSFET栅极电容进行充放电，从而显著降低开关损耗，提高功率转换效率。

无论是应用于开关电源、电机驱动、逆变器，还是LED照明和感应加热等领域，MIC4427都能够作为控制器与功率级之间不可或缺的“桥梁”。它确保了功率器件能够工作在其最佳性能点，进而提升整个电源系统的效率、稳定性和可靠性。尽管存在仅支持低侧驱动和缺乏高级保护等局限性，但通过结合适当的外部电路设计（如自举电路）和严谨的PCB布局布线，MIC4427依然能够胜任各种复杂且要求苛刻的应用。

MIC4427的高性价比、成熟可靠和易于使用的特点，使其成为工程师们在设计中低功率功率电子系统时，一个广受欢迎且值得信赖的选择。它不仅简化了设计过程，也为实现高性能、高效率的电源管理方案提供了坚实的基础。在不断发展的电力电子技术中，像MIC4427这样的高效驱动器，将继续发挥其关键作用，推动各种电子设备的性能不断迈向新的高度。
