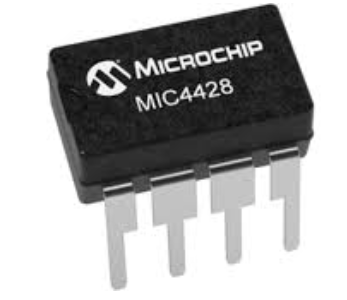

MIC4428：一款高性能双通道MOSFET驱动器详解

MIC4428是Microchip（微芯）公司推出的一款高性能、高可靠性的双通道低侧MOSFET驱动器。它凭借其快速的开关速度、强大的驱动能力和宽广的工作电压范围，在开关电源、电机控制、逆变器等领域得到了广泛应用。本资料将对MIC4428的各项特性、内部结构、应用原理、设计考量以及典型应用电路进行详尽的解析，旨在为工程师提供全面的技术参考。

第一章：MIC4428概述与核心特性

MIC4428是一款CMOS技术的双通道低侧MOSFET驱动器，其主要功能是接收来自微控制器（MCU）或逻辑电路的低功率控制信号，并将其转换为高功率、高电流的驱动信号，以快速、有效地开关大功率MOSFET。这种驱动器的核心优势在于其能够提供极大的峰值电流，从而能够快速充电和放电MOSFET的栅极电容。MOSFET的开关速度受限于其栅极电容的充放电速度，而MIC4428高达1.5A的峰值灌电流和拉电流能力，确保了即使是大型功率MOSFET也能在纳秒级别完成开关动作。

MIC4428的另一大亮点是其宽泛的工作电压范围，通常为4.5V至18V，这使得它能够兼容多种常见的逻辑电平，如5V TTL/CMOS和3.3V CMOS，同时也能够直接从大部分开关电源的辅助绕组或专用的驱动电源获取工作电压。此外，MIC4428的低静态功耗特性使其在待机或轻载应用中表现优异，有助于提高整体系统的能效。该器件还具备较强的抗闩锁能力和静电放电（ESD）保护，增强了在恶劣环境下的可靠性。其输出级采用推挽式结构，可以源出（Source）和灌入（Sink）电流，从而对MOSFET的栅极电容进行高效的充放电。两个独立的通道允许它同时驱动两个MOSFET，这在半桥或全桥拓扑中尤为方便，减少了所需的元器件数量和PCB空间。

第二章：MIC4428的内部结构与工作原理

理解MIC4428的内部结构对于正确应用至关重要。MIC4428内部集成了两个独立的驱动通道，每个通道都包含了一个输入缓冲级、一个电平转换级和一个强大的CMOS推挽式输出级。输入缓冲级的主要作用是接收并缓冲来自外部的控制信号，同时提供一定的抗噪能力。该级通常采用施密特触发器，以确保对慢速变化的输入信号具有良好的抗干扰性，避免因输入信号在逻辑阈值附近波动而引起的振荡。

电平转换级负责将输入逻辑信号的电压电平调整至适合驱动输出级的电平。由于MIC4428的工作电压范围较广，这个电平转换级是确保器件在不同电源电压下稳定工作的关键。它将输入的TTL或CMOS信号电平转换成内部电路所需的电压，从而驱动后续的功率输出级。

输出级是MIC4428的核心，它是一个互补的CMOS推挽式结构。该结构由一对PMOS和NMOS晶体管组成，一个晶体管负责源出电流，另一个负责灌入电流。当输入信号为高电平时，上方的PMOS晶体管导通，下方NMOS晶体管截止，输出端通过PMOS向MOSFET的栅极电容源出电流，使其栅极电压迅速升高，MOSFET导通。当输入信号为低电平时，上方的PMOS晶体管截止，下方NMOS晶体管导通，输出端通过NMOS向地灌入电流，快速抽走MOSFET栅极电荷，使其栅极电压迅速降低，MOSFET截止。这种推挽式结构确保了栅极电容的充放电路径都具有很低的阻抗，从而实现极快的开关速度。MIC4428的这个输出级能够提供高达1.5A的峰值电流，这对于驱动栅极电容较大的MOSFET至关重要。

第三章：MIC4428的引脚功能与封装类型

MIC4428提供了多种封装形式以满足不同的应用需求，常见的有SOIC、MSOP、TSSOP以及DIP等。每种封装的引脚排列和功能都略有不同，但核心功能保持一致。以下是MIC4428的典型引脚功能介绍，以标准SOIC-8封装为例：

1. IN A (输入A)： 第一通道的逻辑输入端，用于控制OUT A的输出状态。

2. OUT A (输出A)： 第一通道的驱动输出端，连接到第一个MOSFET的栅极。

3. GND (地)： 驱动器的公共地端。

4. VCC (电源电压)： 驱动器的电源输入端，为内部电路提供工作电压。

5. IN B (输入B)： 第二通道的逻辑输入端，用于控制OUT B的输出状态。

6. OUT B (输出B)： 第二通道的驱动输出端，连接到第二个MOSFET的栅极。

7. NC (不连接)： 在某些封装中，此引脚为空，不连接任何内部电路。

8. NC (不连接)： 同上。

需要特别注意的是，在实际应用中，IN A和IN B是施密特触发器输入，具有一定的迟滞电压，这有助于提高抗干扰能力。OUT A和OUT B是推挽式输出，可以直接连接到MOSFET的栅极。VCC和GND是器件的供电引脚，为了确保驱动器在高速开关时稳定工作，在VCC和GND之间应放置一个低ESR（等效串联电阻）的去耦电容，其容量通常为0.1μF至1μF，并尽可能靠近MIC4428的VCC和GND引脚。

第四章：MIC4428的应用原理与设计考量

MIC4428在应用中的核心任务是实现MOSFET的高速、高效开关。为了达到这个目标，设计时需要考虑以下几个关键因素：

首先，是驱动电阻的选择。在MIC4428的输出端和MOSFET的栅极之间，通常会串联一个电阻，称为栅极驱动电阻（RG）。这个电阻有几个作用：第一，限制瞬时栅极电流，保护MIC4428的输出级不受过大电流冲击；第二，抑制栅极和源极之间的寄生振荡；第三，通过调节这个电阻的阻值，可以控制MOSFET的开关速度。RG的阻值越大，栅极电容的充放电时间越长，开关速度越慢，开关损耗（Psw=21IdsVds(ton+toff)f）会增加，但同时可以减小电磁干扰（EMI）。反之，如果RG太小，开关速度过快，虽然开关损耗减小，但可能会产生过大的EMI，甚至引起电路寄生振荡。因此，选择合适的RG需要在开关损耗和EMI之间进行权衡。一个典型的起始值是几欧姆到几十欧姆。

其次，电源去耦至关重要。MIC4428在驱动MOSFET开关时，会从电源瞬间吸取很大的峰值电流。如果电源的阻抗较高，或去耦电容不足，VCC引脚的电压会瞬间跌落，导致驱动器工作不稳定，甚至引起故障。因此，在VCC和GND引脚之间，必须放置一个低ESR的陶瓷电容，并尽可能缩短布线，以减小寄生电感。通常建议使用一个0.1μF的陶瓷电容，并联一个容量更大的电解电容，以应对不同频率下的电流需求。

再次，布线布局是影响驱动效果的关键。为了最大程度地发挥MIC4428的性能，PCB布局时应遵循以下原则：驱动器应尽可能靠近被驱动的MOSFET，以减小栅极驱动回路的寄生电感和电阻。栅极驱动回路（从MIC4428的OUT引脚到MOSFET的栅极，再到MOSFET的源极，最后回到MIC4428的GND）应该尽可能短且宽，形成一个紧凑的环路。同样，驱动器的VCC和GND引脚之间的去耦电容也应放置在驱动器附近，以减小电源环路面积。

最后，输入信号的完整性也需要重视。驱动器的输入信号应具备良好的边沿，以确保施密特触发器能够正常工作。如果输入信号来自于微控制器，应确保其信号质量良好，避免毛刺和噪声干扰。如果需要，可以在输入端添加一个小电阻或电容滤波。

第五章：MIC4428的典型应用电路与拓扑分析

MIC4428作为一款双通道驱动器，其典型应用主要集中在需要驱动两个或更多功率器件的电路中，如半桥、全桥逆变器、同步整流降压变换器等。

1. 半桥驱动电路

在半桥电路中，一个通道用于驱动上桥臂MOSFET，另一个通道用于驱动下桥臂MOSFET。由于MIC4428是低侧驱动器，它只能驱动源极接地的MOSFET。因此，如果需要驱动上桥臂MOSFET，通常需要配合一个自举电路（Bootstrap Circuit）或隔离驱动器。一个常见的解决方案是使用MIC4428来驱动下桥臂MOSFET，而上桥臂MOSFET则使用如IR2104等高侧/半桥驱动器。然而，如果上下桥臂都采用MIC4428，则上下桥臂MOSFET的源极必须分别接地，这在某些特殊拓扑中是可行的。最直接的应用是，在两个独立的低侧开关应用中，例如两个独立的降压变换器，或一个电机驱动器中的两个低侧开关，MIC4428可以完美地驱动这两个MOSFET。

2. 同步整流降压变换器

在同步整流降压变换器中，需要一个主开关MOSFET和一个同步整流MOSFET。这两个MOSFET通常是低侧开关，源极都接地。MIC4428的两个通道可以分别用来驱动这两个MOSFET。主开关MOSFET由微控制器提供PWM信号驱动，而同步整流MOSFET则由一个与主开关互补的信号驱动。为了避免上下管同时导通造成“直通”，必须在驱动信号之间留出一定的死区时间（Dead Time）。MIC4428本身不提供死区控制，因此死区时间必须由外部逻辑电路或微控制器来产生。

3. 推挽或全桥逆变器

在推挽式或全桥逆变器中，需要驱动四个MOSFET。MIC4428可以作为其中两个MOSFET的驱动器。例如，在一个全桥逆变器中，可以并联使用两个MIC4428，每个MIC4428的两个通道分别驱动对角的两个MOSFET。同样，由于MIC4428是低侧驱动器，需要特别注意上桥臂MOSFET的驱动方式。通常会使用独立的隔离驱动器或高侧驱动器来驱动上桥臂。

4. 典型应用电路的参数选择

以一个典型的同步整流降压变换器为例，假设输入电压为12V，输出电压为5V，开关频率为500kHz，主开关MOSFET为Q1，同步整流MOSFET为Q2。Q1和Q2的栅极电荷（Qg）均为20nC。

首先，选择合适的栅极驱动电阻RG。MIC4428的峰值输出电流为1.5A，当其工作电压为12V时，其内部等效电阻大约为RON=1.5A12V=8Ω（这只是一个近似值，实际值会随温度和电压变化）。为了限制瞬时电流，保护MIC4428，并控制开关速度，我们选择RG为4.7Ω。则总的栅极驱动回路电阻为Rtotal=RON+RG≈8Ω+4.7Ω=12.7Ω。

接下来，估算MOSFET的开关时间。上升时间$t_{on}$和下降时间$t_{off}$可以大致估算为：$t_{on} = t_{off} = R_{total} imes C_{iss}$，其中$C_{iss}$是MOSFET的输入电容。虽然这个公式过于简化，但可以提供一个数量级上的概念。更精确的开关时间估算应基于栅极电荷$Q_g$和驱动电流IG。栅极电压从米勒平台电压上升到饱和电压的时间可以估算为t=IGQg(sw)，其中$Q_{g(sw)}$是米勒平台部分的栅极电荷。峰值驱动电流$I_{G(peak)} = frac{V_{CC}}{R_{total}}$。在我们的例子中，峰值驱动电流为IG(peak)=12.7Ω12V≈0.94A。

在实际应用中，还需要考虑死区时间。为了避免Q1和Q2同时导通，微控制器产生的驱动信号必须在Q1关断后，留出足够的时间让Q1完全截止，然后再导通Q2。这个时间间隔就是死区时间。死区时间的设置需要考虑MOSFET的关断延迟时间，通常为几十纳秒到几百纳秒。

第六章：MIC4428的优势、局限性与替代方案

MIC4428作为一款经典的MOSFET驱动器，其核心优势在于其高可靠性、快速开关速度和强大的驱动能力。它采用CMOS技术，功耗低，工作电压范围宽，且具备良好的抗闩锁和ESD保护。其双通道设计也为设计者提供了灵活性，可以在一个芯片上实现两个独立的驱动功能，节省了PCB空间和物料成本。

然而，MIC4428也存在一些局限性。首先，它是一款低侧驱动器，只能驱动源极接地的MOSFET。在半桥或全桥电路中，它无法直接驱动上桥臂的MOSFET，需要配合外部高侧驱动器或隔离驱动器，这增加了电路的复杂性和成本。其次，它不具备集成死区控制功能。在需要死区控制的应用中，如同步整流或半桥电路，死区时间必须由外部电路或微控制器来产生和控制，这增加了设计的复杂性。再次，它的输出电流虽然较高，但在某些超大功率应用中，可能仍需使用更高峰值电流的驱动器。

针对MIC4428的局限性，市场上也存在多种替代方案。例如，对于需要驱动上桥臂MOSFET的应用，可以考虑使用IR2104、FAN7388等半桥驱动器，它们内部集成了高侧和低侧驱动，并具备自举电路，简化了上桥臂的驱动设计。对于需要死区控制的应用，一些驱动器如UCC27211等集成了可编程的死区控制功能，可以大大简化设计。对于需要更大驱动电流的应用，可以选择TC4420系列或MIC4452等更高峰值电流的驱动器。

第七章：MIC4428的参数表与选型指南

在选择MIC4428或其系列产品时，应仔细查阅其数据手册，重点关注以下几个关键参数：

• 峰值输出电流（Peak Output Current）： MIC4428通常为1.5A，MIC4427为1.5A，MIC4426为1.5A。更高电流的型号如MIC4451/52提供高达5A的峰值电流。

• 工作电压范围（Operating Voltage Range）： 4.5V至18V是MIC4428的典型范围，但具体型号和封装可能略有差异。

• 传播延迟时间（Propagation Delay）： 这是从输入信号变化到输出信号变化所需的时间，它决定了驱动器的响应速度。MIC4428的典型传播延迟时间通常在几十纳秒到一百多纳秒之间。

• 上升/下降时间（Rise/Fall Time）： 驱动器输出信号的上升和下降时间，同样影响MOSFET的开关速度。

• 静态功耗（Quiescent Current）： 驱动器在不开关时的功耗，对于电池供电或低功耗应用至关重要。

• 封装类型（Package Type）： 根据PCB空间、散热和成本等因素选择合适的封装，如SOIC-8、DIP-8、MSOP-8等。

MIC4428系列驱动器型号速查表：

第八章：MIC4428的可靠性与故障排查

在实际应用中，MIC4428可能会遇到一些故障。了解其常见故障模式和排查方法，对于快速解决问题至关重要。

1. MIC4428烧毁或失效

可能原因：

• 过压： VCC电源电压超过了MIC4428的最大额定值（通常为18V）。

• 过流： 输出端直接短路到地或电源，或者栅极驱动电阻RG设置得过小，导致瞬时电流超过了器件的承受能力。

• 反向电流： 在某些异常情况下，输出端可能出现负电压，导致内部保护电路失效。

• ESD损坏： 在处理或焊接过程中，静电放电可能损坏器件。

• 布线问题： 严重的寄生电感和电容引起的振荡，可能导致电压尖峰超过器件的额定值。

排查方法：

• 首先检查VCC电源电压是否稳定，是否有过压尖峰。

• 使用示波器检查输出端是否有短路或异常波形。

• 检查栅极驱动电阻是否选择得当。

• 检查PCB布局，确保驱动环路紧凑，去耦电容放置正确。

• 如果是批量故障，考虑是否为静电保护措施不当所致。

2. MOSFET开关异常或发热严重

可能原因：

• 驱动不足： 栅极驱动电压不足（低于MOSFET的阈值电压Vth），导致MOSFET无法完全导通，表现为导通电阻增大，产生大量热量。

• 开关速度过慢： 栅极驱动电阻RG过大，导致开关时间过长，开关损耗增大。

• 驱动信号质量差： 输入信号有毛刺、振荡或边沿不清晰，导致输出信号不稳定，甚至发生误触发。

• 死区时间设置不当： 在半桥或同步整流电路中，如果死区时间设置过短，会导致上下管同时导通，发生“直通”，产生巨大电流和热量，甚至损坏器件。

排查方法：

• 使用示波器测量MIC4428的VCC电压和输出波形，确保其工作正常。

• 测量MOSFET的栅极-源极电压（Vgs）波形，观察其上升和下降时间是否符合预期，以及栅极电压峰值是否足以驱动MOSFET完全导通。

• 检查输入信号的质量，确保其稳定可靠。

• 在需要死区控制的应用中，仔细检查死区时间设置，确保足够长以避免直通。

3. 输出端发生振荡

可能原因：

• 寄生电感和电容： 栅极驱动回路中的寄生电感和MOSFET的输入电容会形成一个LC振荡回路，如果驱动电阻RG太小，阻尼不足，就容易发生振荡。

• 布线不当： 长而细的布线会增加寄生电感，加剧振荡。

• 米勒平台效应： 在MOSFET开关过程中，栅极电压会经历一个米勒平台，如果驱动器的内阻和外部电阻配合不当，也可能在米勒平台附近产生振荡。

排查方法：

• 首先尝试增加栅极驱动电阻RG的值，以增加阻尼。

• 优化PCB布局，缩短驱动回路，特别是MIC4428的输出到MOSFET栅极的走线。

• 使用示波器仔细观察栅极驱动波形，特别是在米勒平台附近，确认振荡的来源。

• 如果振荡无法通过增加RG解决，可以考虑使用一个小的电容（几pF到几十pF）并联在栅极和源极之间，或者在驱动器输出和栅极之间增加一个铁氧体磁珠。

第九章：未来发展趋势与MIC4428的地位

随着半导体技术的发展，MOSFET驱动器也在不断进化。未来的发展趋势主要体现在以下几个方面：

• 更高集成度： 更多的驱动器将集成死区控制、欠压锁定（UVLO）、过温保护等功能，甚至集成电平转换和电荷泵，以简化设计。

• 更快的开关速度： 随着GaN（氮化镓）和SiC（碳化硅）等新型宽禁带半导体器件的普及，驱动器需要提供更快的开关速度和更高的驱动电流，以匹配这些器件的优异性能。

• 更高耐压： 为了满足高压应用，驱动器需要具备更高的耐压能力，特别是隔离驱动器将得到更广泛的应用。

• 更强的抗干扰能力： 在复杂的电磁环境中，驱动器需要具备更强的抗干扰能力，以确保系统的稳定运行。

尽管有新的技术和产品不断涌现，MIC4428作为一款经典的低侧MOSFET驱动器，其地位依然稳固。其原因在于它以其简单、可靠、高性价比的特点，完美地契合了大量中低功率、非隔离驱动应用的需求。在开关电源、电机控制、照明驱动等传统领域，MIC4428仍然是许多工程师的首选。其易用性、广泛的封装选择和成熟的技术支持，使得它在未来很长一段时间内都将保持其市场竞争力。MIC4428不仅是一款产品，更是一种经过市场验证的可靠解决方案，为工程师提供了坚实的基础。

在未来的设计中，MIC4428可能会与更高性能的驱动器配合使用，例如，在主开关电路中使用MIC4428，而在控制逻辑或辅助电路中则使用更先进的驱动器。这种混合应用策略既可以利用MIC4428的成本优势和高可靠性，又能满足系统对更高性能的需求。因此，深入理解MIC4428的原理和应用，仍然是每一位电子工程师必备的技能。
