GD32F303RCT6 微控制器概述

GD32F303RCT6 是兆易创新（GigaDevice）推出的一款基于 ARM® Cortex®-M4 内核的高性能、高集成度微控制器。它属于 GD32F303 系列，专为需要强大处理能力、丰富外设和高效电源管理的应用而设计。该芯片在工业控制、物联网（IoT）设备、电机驱动、消费电子和医疗仪器等多个领域有着广泛的应用。其核心优势在于性能与功耗的平衡，以及丰富的片上资源，为开发者提供了强大的硬件基础，能够快速实现复杂的功能设计。

核心参数与性能

GD32F303RCT6 的核心是 Cortex-M4 处理器，集成了浮点运算单元（FPU），能够高效处理单精度浮点运算，这对于需要进行复杂算法（如数字信号处理、控制算法等）的应用至关重要。其最高主频可达 120MHz，在同类产品中表现突出。此外，芯片集成了先进的 Flash 存储器和 SRAM，提供充足的程序存储空间和数据存储空间。具体来说，它通常配备 256KB 的 Flash 和 48KB 的 SRAM，这使得它能够运行复杂的操作系统和应用程序，同时保持快速响应。

存储与存储器架构

GD32F303RCT6 的存储器架构是其高性能的重要保障。其片上 Flash 存储器支持擦除、编程和读操作，并具备代码保护功能，确保知识产权安全。SRAM 则作为快速数据缓存和堆栈使用，其读写速度远高于 Flash，能够有效提升程序执行效率。此外，该芯片还提供了灵活的存储器映射，开发者可以通过配置寄存器来优化存储器的使用，满足不同应用的需求。例如，可以将特定的代码或数据段映射到 SRAM，以加速访问速度。

时钟系统与电源管理

一个稳定高效的时钟系统是微控制器正常工作的基石。GD32F303RCT6 提供了多种时钟源，包括内部 8MHz RC 振荡器、外部 4-16MHz 晶体振荡器、内部 40KHz RC 振荡器和外部 32.768KHz 晶体振荡器。这些时钟源可以灵活配置，以满足不同应用对精度和功耗的需求。同时，芯片内部集成了锁相环（PLL），可以将主时钟频率倍频到 120MHz，为高性能计算提供支持。

在电源管理方面，该芯片设计了多种低功耗模式，如休眠模式（Sleep Mode）、停止模式（Stop Mode）和待机模式（Standby Mode），开发者可以根据应用场景选择合适的模式，以最大程度地降低功耗，延长电池寿命。例如，在物联网设备中，当设备处于非活动状态时，可以进入低功耗模式，仅由内部低功耗时钟维持基本功能，一旦发生外部中断，芯片可以迅速唤醒并进入全速运行状态。

丰富的外设接口

GD32F303RCT6 的外设资源非常丰富，使其能够轻松应对各种复杂的外部连接需求。

通用输入/输出（GPIO）： 该芯片提供多达 80 个可编程的 GPIO 引脚，每个引脚都可以独立配置为输入、输出或复用功能。这些引脚支持多种驱动能力和上拉/下拉电阻配置，使其能够连接各种外部设备。

定时器（Timer）： 芯片内部集成了多个高性能定时器，包括基本定时器、通用定时器和高级定时器。这些定时器可以用于多种功能，如延时、脉冲宽度调制（PWM）输出、输入捕获、编码器接口等。特别是高级定时器，其具有更强的控制能力，常用于电机控制和逆变器控制等高精度应用。

通信接口： 该芯片提供了多种标准的通信接口，包括：

• USART/UART： 多个通用同步/异步收发器，用于实现串行通信，支持多种波特率和数据格式。

• SPI： 多个串行外设接口，用于高速同步通信，常用于连接 Flash 存储器、显示屏和传感器等。

• I2C： 多个集成电路总线接口，用于连接 EEPROM、温度传感器等低速外设。

• CAN： 两个控制器局域网接口，用于工业自动化和汽车电子等领域的高速通信。

• USB： 一个全速 USB 2.0 OTG 接口，支持主设备（Host）和从设备（Device）模式，可以用于连接计算机或其他 USB 设备，实现数据传输和人机交互。

模数转换（ADC）与数模转换（DAC）：

• ADC： 多个 12 位模数转换器，支持多达 16 个外部通道和多个内部通道（如温度传感器、VREF等）。其转换速度快，支持多种转换模式，如单次转换、连续转换、扫描模式等，能够满足多种模拟信号采集需求。

• DAC： 两个 12 位数模转换器，用于将数字信号转换为模拟电压输出，常用于波形发生器、音频输出等应用。

其他外设：

• DMA（直接存储器访问）： 多个 DMA 控制器，支持多种通道和数据流，可以在不占用 CPU 资源的情况下，在外设和存储器之间进行高速数据传输，大大提升了系统效率。

• CRC 计算单元： 一个硬件 CRC 校验单元，用于快速计算数据校验码，确保数据传输的完整性。

• 实时时钟（RTC）： 一个独立供电的 RTC，可以在主电源断电时，通过备用电池保持时钟运行，用于记录时间。

• 片上温度传感器： 用于监测芯片内部温度，可以用于系统过温保护。

开发与生态系统

GD32F303RCT6 拥有成熟的开发生态系统，为开发者提供了强大的支持。兆易创新提供了完整的软件开发套件（SDK），包括各种驱动程序、库函数和示例代码，能够帮助开发者快速入门和开发。同时，该芯片兼容 ARM Cortex-M 生态系统，支持多种主流的集成开发环境（IDE），如 Keil MDK、IAR EWARM、Eclipse 等。此外，还有丰富的第三方工具和资源，如各种调试器（J-Link、ST-Link 等）、评估板和开发板，为开发者提供了便利。

应用领域

凭借其强大的性能和丰富的外设，GD32F303RCT6 在多个领域都有着广泛的应用。

• 工业自动化： 可用于 PLC 控制器、变频器、伺服驱动器和工业机器人等设备中，实现高精度控制和数据处理。

• 电机控制： 其集成的 Cortex-M4 内核和高级定时器使其非常适合用于无刷直流电机（BLDC）和交流异步电机等各种电机的矢量控制。

• 物联网（IoT）： 在智能家居、智能安防和工业物联网设备中，作为主控芯片，负责数据采集、处理和通信。

• 消费电子： 可用于智能家电、个人健康设备、无人机等产品，提供强大的处理能力和丰富的人机交互接口。

• 医疗仪器： 在便携式医疗设备、监护仪和诊断设备中，用于数据采集、处理和显示。

封装与电气特性

GD32F303RCT6 采用 LQFP-64 封装，这是一种常见的表面贴装封装，具有良好的散热性能和可靠性。其工作电压范围通常为 2.6V 到 3.6V，能够适应多种电源环境。该芯片还支持宽温工作，通常可在 -40°C 到 +85°C 的工业级温度范围内稳定运行，部分型号甚至支持更宽的温度范围，使其能够适应各种恶劣的工作环境。

GD32F303RCT6 是一款性能卓越、功能强大的微控制器。它集成了 Cortex-M4 内核、丰富的存储资源和多种高性能外设，能够满足绝大多数嵌入式应用的需求。无论是进行复杂的算法处理，还是实现高效的通信和控制，它都能够提供可靠的硬件平台。同时，成熟的开发生态系统和广泛的应用领域，也使其成为工程师在进行产品设计和开发时的理想选择。随着物联网和人工智能技术的不断发展，GD32F303RCT6 将在未来继续发挥其重要的作用，为创新应用提供核心动力。

GD32F303RCT6 硬件架构深度解析

微控制器的硬件架构是其性能和功能的基础。GD32F303RCT6 的架构设计充分考虑了性能、功耗和实时性。其核心 Cortex-M4 处理器通过 AHB（Advanced High-performance Bus）总线与高速外设相连，包括 Flash 存储器、SRAM、DMA 控制器等，确保了数据传输的高效性。同时，低速外设则通过 APB（Advanced Peripheral Bus）总线与主总线桥接，实现了外设与核心处理器的隔离，避免了低速外设对高速总线的干扰。这种分层总线架构有效提升了整个系统的并行处理能力和总线吞吐量。

Flash 存储器是芯片上最重要的存储资源之一，用于存储程序代码、常量数据和用户配置。GD32F303RCT6 的 Flash 采用高可靠性设计，支持多达数万次的擦写周期，并提供了多种保护机制，如读保护、写保护和代码保护，防止程序被恶意读取或篡改。其内部集成的 Flash 控制器具有预取缓存（Prefetch Buffer），可以在 CPU 执行代码时，预先将下一条指令从 Flash 中读取到缓存中，从而降低了 CPU 等待 Flash 读操作的时间，提高了指令执行效率。

SRAM 作为一种易失性存储器，用于存储运行时的数据、栈和堆。其高速特性使得 CPU 能够以最快的速度进行数据存取，对于需要大量临时变量和复杂数据结构的应用来说至关重要。GD32F303RCT6 的 SRAM 被分为不同的区域，可以灵活分配给不同的任务。部分 SRAM 区域甚至支持低功耗模式下的数据保持，这在一些特殊应用中非常有价值。

DMA 控制器是 GD32F303RCT6 的一个重要特性，它允许外设在没有 CPU 介入的情况下，直接与存储器进行数据传输。这大大减轻了 CPU 的负担，特别是对于需要大量数据传输的应用，如 ADC 采集、SPI 通信和 USB 数据传输等。例如，在音频采集应用中，ADC 采集到的数据可以直接通过 DMA 传输到 SRAM，而 CPU 则可以同时进行其他任务，如数据处理或用户界面更新，从而实现了并行处理，提高了系统效率和实时性。

GD32F303RCT6 丰富的外设功能详解

高级定时器（Advanced Timer）： GD32F303RCT6 的高级定时器（通常为 TIMER0）是一个功能强大的模块，专为复杂的电机控制、电源管理和逆变器控制等应用而设计。它具有多个独立的输出通道，可以生成高精度的 PWM 信号，并支持死区时间插入、刹车功能、输入捕获和编码器接口等。这些功能使得它能够精确控制电机的转速和方向，实现复杂的控制算法，如磁场定向控制（FOC）。

通用定时器（General-purpose Timer）： 多个通用定时器（如 TIMER1 到 TIMER13）提供了广泛的应用，可以用于生成延时、周期性中断、PWM 输出和输入捕获等。它们的灵活性使得它们可以满足各种通用控制和定时需求，例如，可以用于驱动 LED 灯、控制舵机或测量外部信号的频率。

ADC 模数转换器是 GD32F303RCT6 另一个关键的外设。其 12 位精度能够满足大多数应用对模拟信号采集的精度要求。它支持多种转换模式，如单通道单次转换、单通道连续转换和多通道扫描转换。特别是扫描模式，它允许 ADC 自动按顺序采集多个通道的模拟信号，并将结果存储在指定的内存区域，这对于需要同时监测多个传感器数据的应用非常方便。此外，ADC 还支持外部触发转换，可以由定时器或外部 GPIO 信号触发，实现了与外设的同步。

通信接口在现代嵌入式系统中扮演着至关重要的角色。GD32F303RCT6 的 USART 接口支持多种通信协议，如 RS-232、RS-485 和 LIN，可以用于与外部设备、PC 或其他微控制器进行通信。SPI 接口则提供了高速同步通信能力，其主从模式的灵活性使得它能够连接各种外部设备，如 Flash 芯片、LCD 显示屏和 SD 卡。I2C 接口作为一种双线制通信协议，常用于连接低速外设，如 EEPROM 和传感器，其简洁的布线和协议使其在小尺寸应用中非常受欢迎。

USB OTG 接口是该芯片的一大亮点，它支持 On-The-Go 功能，即可以作为 Host 或 Device 工作。当作为 Device 时，它可以模拟一个键盘、鼠标或虚拟串口，与 PC 进行通信。当作为 Host 时，它可以连接 USB 闪存盘、键盘或其他 USB 设备，实现数据读写或人机交互。这使得 GD32F303RCT6 能够应用于需要 USB 连接功能的各种产品，如数据记录仪、POS 机和医疗设备。

GD32F303RCT6 软件开发与工具链

开发 GD32F303RCT6 应用离不开高效的软件开发工具和生态系统。兆易创新提供的 GD32 库函数是开发者最常用的工具之一，它封装了各种底层寄存器操作，提供了简单易用的 API，大大缩短了开发周期。此外，GD32F303RCT6 与 STM32 系列在架构和外设上有很多相似之处，这意味着许多 STM32 的代码和库可以稍作修改后在 GD32 上使用，这为开发者提供了更广阔的资源。

主流的 IDE，如 Keil MDK 和 IAR Embedded Workbench，都提供了对 GD32F303RCT6 的全面支持。这些 IDE 集成了编译器、调试器和项目管理工具，为开发者提供了一站式的开发体验。通过 IDE，开发者可以轻松地编写代码、编译程序、下载到芯片并进行在线调试，观察寄存器和变量的值，设置断点，从而快速定位和解决问题。

调试器是嵌入式开发中不可或缺的工具。J-Link 和 ST-Link 都是常用的调试器，它们通过 SWD（Serial Wire Debug）接口与 GD32F303RCT6 相连，提供了高速的调试能力。通过调试器，开发者可以对芯片进行仿真，观察程序执行的每一个步骤，这对于理解复杂的代码逻辑和解决难以复现的问题非常有帮助。

GD32F303RCT6 的开发生态还包括各种评估板和开发板。这些开发板通常集成了各种常用外设，如 LED、按键、LCD 屏、传感器和通信接口，开发者可以直接在这些板子上进行测试和原型开发，无需自己搭建复杂的硬件电路，大大加快了开发速度。

GD32F303RCT6 的功耗管理与低功耗应用

在许多电池供电的应用中，功耗是决定产品性能和续航能力的关键因素。GD32F303RCT6 的功耗管理功能使其能够很好地适应这类应用。

在运行模式下，可以通过降低主频来降低功耗。当不需要高性能计算时，可以切换到较低的主频，例如从 120MHz 切换到 48MHz，以节省功耗。

休眠模式（Sleep Mode）是最低功耗的运行模式，在此模式下，CPU 停止运行，但所有外设和 SRAM 仍然可以工作。当一个外设需要 CPU 处理数据时，可以通过中断唤醒 CPU。这种模式适用于那些需要周期性地处理数据，但大部分时间处于等待状态的应用。

停止模式（Stop Mode）是更深层次的低功耗模式。在此模式下，CPU 和大部分高速外设的时钟都停止，SRAM 和寄存器的数据得以保持。芯片可以由外部中断或 RTC 闹钟唤醒。这种模式适用于需要长时间保持数据，但不需要频繁工作的应用。

待机模式（Standby Mode）是最低功耗的模式。在此模式下，除了备用区域（Backup Domain）和 RTC，芯片的大部分电源都被切断，SRAM 和寄存器的数据都会丢失。只有外部复位、RTC 闹钟或外部 Wake-up 引脚才能唤醒芯片。这种模式适用于需要极低功耗，且可以在需要时重新启动的应用，例如，通过按钮或定时器周期性地唤醒设备。

通过合理地利用这些低功耗模式，开发者可以显著降低 GD32F303RCT6 的平均功耗，从而延长电池供电设备的使用寿命。

GD32F303RCT6 封装与电气特性深度分析

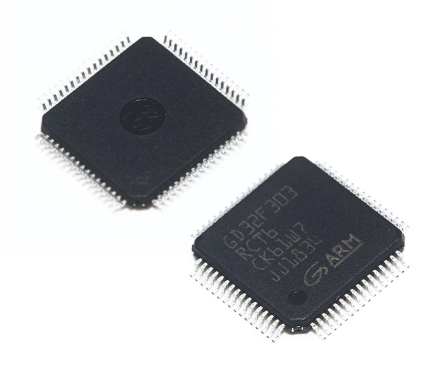

GD32F303RCT6 采用 LQFP-64 封装，这是一种常见的 64 引脚、10mm x 10mm 尺寸的薄型四方扁平封装。这种封装具有以下优点：

• 引脚数量适中： 提供了足够的 GPIO 和外设引脚，可以满足大多数复杂应用的需求。

• 尺寸紧凑： 适合于对空间有要求的应用。

• 散热性能良好： 封装底部的散热焊盘可以有效地将热量传导到 PCB，提高了芯片的可靠性。

• 易于焊接： 采用标准的表面贴装技术，可以使用回流焊或手工焊接。

电气特性是选择微控制器时需要考虑的重要因素。GD32F303RCT6 的工作电压范围为 2.6V 到 3.6V，使得它能够兼容 3.3V 的标准电源，并具有一定的电压波动容忍度。其 GPIO 引脚支持 5V 容忍，这意味着即使连接了 5V 的外部设备，也不会损坏芯片。这大大简化了电路设计，减少了电平转换芯片的使用。

GD32F303RCT6 的工作温度范围为 -40°C 到 +85°C，这属于工业级温度范围，保证了芯片在各种恶劣环境下都能稳定工作。这使得它非常适合用于汽车电子、工业控制和户外设备等对温度要求较高的领域。部分型号甚至支持更宽的温度范围，以满足特殊应用的需求。

功耗是另一个重要的电气参数。在不同的工作模式下，GD32F303RCT6 的功耗差异很大。在全速运行模式下，其功耗主要由 CPU 和外设的工作频率决定。而在低功耗模式下，其功耗可以降至微安（uA）级别，这对于电池供电的应用至关重要。

GD32F303RCT6 在特定应用中的优势

在电机控制中的应用：GD32F303RCT6 在电机控制领域具有天然的优势。首先，其 Cortex-M4 内核集成了 FPU，可以高效地进行浮点运算，这对于实现复杂的矢量控制算法（FOC）至关重要。其次，其高级定时器提供了高精度的 PWM 输出和刹车功能，能够精确控制电机绕组的电流，实现平稳的转动。此外，多个 ADC 通道可以同时采集电机的电流和位置传感器信号，并通过 DMA 传输到内存，确保了控制算法的实时性。最后，CAN 接口可以用于与上位机或其他控制器进行通信，实现多台电机的协同控制。

在物联网（IoT）设备中的应用：在 IoT 设备中，GD32F303RCT6 可以作为主控芯片，连接各种传感器（如温湿度传感器、光照传感器等）和执行器（如继电器、电机等）。其丰富的通信接口，如 USART、SPI 和 I2C，可以连接 Wi-Fi 模块、蓝牙模块或 GSM/GPRS 模块，实现设备与云端的通信。其低功耗模式可以延长设备的电池寿命，使其适用于需要长时间独立工作的应用。此外，其强大的处理能力可以用于对传感器数据进行预处理和本地分析，减少对云端资源的依赖，降低通信延迟。

在医疗仪器中的应用：在医疗仪器领域，GD32F303RCT6 的高精度 ADC 和 DAC 可以用于采集和生成微弱的生物信号，如心电图（ECG）或脑电图（EEG）。其强大的处理能力可以用于对这些信号进行滤波、放大和分析。USB 接口可以用于将数据传输到 PC，或连接外部存储设备进行数据记录。其低功耗特性也使其适用于便携式医疗设备。

在工业控制中的应用：在工业控制领域，GD32F303RCT6 可以用于 PLC（可编程逻辑控制器）和 HMI（人机界面）等设备。其多路 GPIO 和定时器可以用于控制各种工业设备，如继电器、阀门和电机。其 CAN 接口可以用于与现场总线进行通信，实现工业网络的互联互通。其强大的处理能力和丰富的存储资源可以用于运行复杂的控制程序和用户界面。

GD32F303RCT6 的未来展望与发展趋势

随着 GD32 系列微控制器的不断发展，GD32F303RCT6 也在持续演进。兆易创新不断推出新的型号，提供更强的性能、更低的功耗和更丰富的外设。未来的发展趋势可能包括：

• 更高性能的核心： 可能会推出基于 Cortex-M7 或更高版本内核的芯片，以满足更复杂的计算需求。

• 更低的功耗： 进一步优化低功耗模式，推出更适用于超低功耗应用的芯片。

• 更强的集成度： 集成更多的外设，如更快的 ADC、更多的通信接口和硬件加速器，以降低系统成本和复杂度。

• 更完善的生态系统： 持续完善软件开发工具、库函数和开发板，提供更好的用户体验。

• 硬件安全： 可能会集成更强的硬件安全模块，如加密引擎、硬件防火墙等，以满足物联网时代对设备安全的需求。

GD32F303RCT6 作为 GD32 系列中的重要一员，其优异的性能和丰富的外设使其在市场上具有很强的竞争力。随着技术的不断进步，它将继续在各种应用中发挥关键作用，为开发者提供强大的硬件支持，推动嵌入式技术的发展。

结语

GD32F303RCT6 是一款功能全面、性能卓越的微控制器，其基于 Cortex-M4 内核的强大处理能力、丰富的片上资源和成熟的开发生态系统，使其成为各类嵌入式应用的首选。无论是面对工业自动化中的高精度控制，还是物联网设备中的低功耗需求，GD32F303RCT6 都能提供可靠而高效的解决方案。本文旨在为您提供一个详尽而全面的参考，希望能够帮助您更好地理解和应用这款优秀的芯片。
