gd32f303rct6引脚图

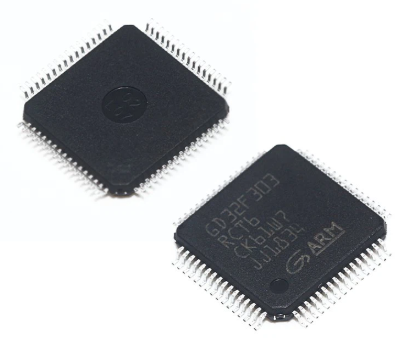

GD32F303RCT6 微控制器概述
GD32F303RCT6 是一款由兆易创新(GigaDevice)公司推出的高性能、高集成度的微控制器,隶属于 GD32F303 “巨浪”系列。该系列以其卓越的性能、丰富的外设资源和极具竞争力的成本优势,在工业控制、物联网、医疗设备、消费电子等多个领域得到了广泛应用。GD32F303RCT6 基于 ARM Cortex-M4 内核,这使其不仅继承了 Cortex-M3 内核的高能效特性,更通过新增的数字信号处理(DSP)指令和单精度浮点运算单元(FPU),大幅提升了处理复杂算法和数据密集型任务的能力。这款芯片集成了高达 256KB 的闪存(Flash)和 48KB 的静态随机存取存储器(SRAM),为复杂的应用提供了充足的程序和数据存储空间。其丰富的通用输入输出(GPIO)引脚和多样化的通信接口,使其能够灵活地与各种外部设备和传感器进行连接,成为嵌入式系统设计的理想选择。
核心架构与性能深度剖析
GD32F303RCT6 的核心是其强大的 ARM Cortex-M4 内核。与传统的 Cortex-M3 内核相比,Cortex-M4 增加了几个关键特性,极大地增强了芯片的性能。首先,它内置了硬件浮点运算单元(FPU),这意味着在进行浮点数运算时,无需通过软件模拟,可以直接由硬件完成,从而显著提升了计算速度和效率。这对于需要大量传感器数据处理、滤波算法、PID 控制等任务的应用至关重要。其次,Cortex-M4 内核支持单周期乘法和累加(MAC)指令,以及其他 DSP 扩展指令,使得处理音频、电机控制、图像处理等数字信号处理任务时,性能得到了质的飞跃。芯片最高主频可达 120MHz,在此频率下,能够实现高速指令执行和快速响应。GD32F303RCT6 的内核还支持嵌套向量中断控制器(NVIC),可实现高效的中断管理,确保在多任务环境下系统的实时响应能力。
存储器资源与管理
在存储器方面,GD32F303RCT6 提供了充足的 256KB 闪存(Flash) 和 48KB 静态随机存取存储器(SRAM)。闪存主要用于存储用户程序代码、常量数据以及需要掉电保存的参数。其内部闪存具有出色的读写性能和擦写寿命,并支持在系统编程(ISP)和在应用编程(IAP)功能,使得固件更新变得灵活便捷。SRAM 则作为高速数据存储器,用于存储程序运行时产生的变量、堆栈、队列等数据。由于 SRAM 的读写速度远高于闪存,因此将频繁访问的数据放在 SRAM 中可以有效提升程序执行效率。GD32F303RCT6 内部存储器与内核之间通过一个高速度的 多层 AHB 总线矩阵 相连接,保证了内核能够以最高效率访问存储器和外设,避免了性能瓶颈。此外,芯片还提供了灵活的存储器保护单元(MPU),可以对不同的存储器区域进行访问权限的设置,增强了系统的安全性和稳定性。
GD32F303RCT6 详细引脚功能图
以下是 GD32F303RCT6 的引脚功能表,详细列出了每个引脚的名称、类型以及所有复用功能。
注意: 引脚的编号和功能是基于 LQFP64 封装,请参考具体数据手册以获取精确信息。
**引脚号 | 引脚名称 | 引脚类型 | 主要功能与复用功能** |
1 | VDD | 电源 | 3.3V 数字电源 |
2 | PC13 | GPIO | GPIO , TAMPER-RTC |
3 | PC14-OSC32_IN | GPIO/时钟 | GPIO , PC14 (OSC32_IN 时钟输入) |
4 | PC15-OSC32_OUT | GPIO/时钟 | GPIO , PC15 (OSC32_OUT 时钟输出) |
5 | VSS | 地 | 数字地 |
6 | PA0 | GPIO/ADC/TIM | GPIO , ADC_IN0 , USART2_CTS , TIM2_CH0 , TIMER1_ETR |
7 | PA1 | GPIO/ADC/TIM | GPIO , ADC_IN1 , USART2_RTS , TIM2_CH1 , TIMER1_CH0 |
8 | PA2 | GPIO/ADC/TIM | GPIO , ADC_IN2 , USART1_TX , TIM2_CH2 , TIMER1_CH1 |
9 | PA3 | GPIO/ADC/TIM | GPIO , ADC_IN3 , USART1_RX , TIM2_CH3 , TIMER1_CH2 |
10 | VSS | 地 | 数字地 |
11 | VDD | 电源 | 3.3V 数字电源 |
12 | PA4 | GPIO/ADC/SPI | GPIO , ADC_IN4 , SPI0_NSS , USART1_CK , DAC_OUT0 |
13 | PA5 | GPIO/ADC/SPI | GPIO , ADC_IN5 , SPI0_SCK |
14 | PA6 | GPIO/ADC/SPI | GPIO , ADC_IN6 , SPI0_MISO , TIM7_CH0 , TIMER2_CH0 |
15 | PA7 | GPIO/ADC/SPI | GPIO , ADC_IN7 , SPI0_MOSI , TIM7_CH1 , TIMER2_CH1 |
16 | PC4 | GPIO/ADC | GPIO , ADC_IN14 , USART2_TX |
17 | PC5 | GPIO/ADC | GPIO , ADC_IN15 , USART2_RX |
18 | VSS | 地 | 数字地 |
19 | VDD | 电源 | 3.3V 数字电源 |
20 | PB0 | GPIO/ADC/TIM | GPIO , ADC_IN8 , TIM2_CH2 , TIMER2_CH2 |
21 | PB1 | GPIO/ADC/TIM | GPIO , ADC_IN9 , TIM2_CH3 , TIMER2_CH3 |
22 | PB2 | GPIO/TIM | GPIO , I2C1_SMBA , TIMER1_CH0 |
23 | PB10 | GPIO/USART/I2C | GPIO , USART2_TX , I2C1_SCL |
24 | PB11 | GPIO/USART/I2C | GPIO , USART2_RX , I2C1_SDA |
25 | VSS | 地 | 数字地 |
26 | VDD | 电源 | 3.3V 数字电源 |
27 | PB12 | GPIO/SPI/I2C | GPIO , SPI1_NSS , I2C1_SMBA , USART2_CK |
28 | PB13 | GPIO/SPI | GPIO , SPI1_SCK , USART2_CTS |
29 | PB14 | GPIO/SPI | GPIO , SPI1_MISO , USART2_RTS |
30 | PB15 | GPIO/SPI | GPIO , SPI1_MOSI |
31 | VSS | 地 | 数字地 |
32 | VDD | 电源 | 3.3V 数字电源 |
33 | PC6 | GPIO/TIM | GPIO , TIMER2_CH0 |
34 | PC7 | GPIO/TIM | GPIO , TIMER2_CH1 |
35 | PC8 | GPIO/TIM | GPIO , TIMER2_CH2 |
36 | PC9 | GPIO/TIM | GPIO , TIMER2_CH3 , I2C0_SDA |
37 | PA8 | GPIO/USART/TIM | GPIO , USART0_CK , TIM0_CH0 |
38 | PA9 | GPIO/USART/TIM | GPIO , USART0_TX , TIM0_CH1 |
39 | PA10 | GPIO/USART/TIM | GPIO , USART0_RX , TIM0_CH2 |
40 | PA11 | GPIO/USART/CAN | GPIO , USART0_CTS , CAN0_RX |
41 | PA12 | GPIO/USART/CAN | GPIO , USART0_RTS , CAN0_TX , USB_DP |
42 | VSS | 地 | 数字地 |
43 | VDD | 电源 | 3.3V 数字电源 |
44 | PA13 | GPIO/调试 | GPIO , JTMS , SWDIO |
45 | PA14 | GPIO/调试 | GPIO , JTCK , SWCLK |
46 | PA15 | GPIO/调试/SPI | GPIO , JTDI , SPI0_NSS |
47 | PC10 | GPIO/USART/SPI | GPIO , USART2_TX , SPI2_SCK |
48 | PC11 | GPIO/USART/SPI | GPIO , USART2_RX , SPI2_MISO |
49 | PC12 | GPIO/SPI | GPIO , SPI2_MOSI |
50 | VSS | 地 | 数字地 |
51 | VDD | 电源 | 3.3V 数字电源 |
52 | PD2 | GPIO/TIM | GPIO , TIM2_ETR |
53 | PB3 | GPIO/调试/SPI | GPIO , JTDO , SPI0_SCK |
54 | PB4 | GPIO/调试/SPI | GPIO , NJTRST , SPI0_MISO |
55 | PB5 | GPIO/SPI/I2C | GPIO , SPI0_MOSI , I2C0_SMBA |
56 | PB6 | GPIO/I2C/TIM | GPIO , I2C0_SCL , TIM3_CH0 |
57 | PB7 | GPIO/I2C/TIM | GPIO , I2C0_SDA , TIM3_CH1 |
58 | BOOT0 | 输入 | 启动模式选择 |
59 | PB8 | GPIO/CAN | GPIO , CAN0_RX , TIM3_CH2 |
60 | PB9 | GPIO/CAN | GPIO , CAN0_TX , TIM3_CH3 |
61 | VSS | 地 | 数字地 |
62 | VDD | 电源 | 3.3V 数字电源 |
63 | NRST | 输入/输出 | 复位引脚 |
64 | VSSA/VDDA | 电源 | 模拟地 / 模拟电源 |
GD32F303RCT6 引脚功能详解
通用输入输出引脚 (GPIO)
GD32F303RCT6 的大部分引脚都可以用作 GPIO。GPIO 是微控制器与外部世界进行交互的最基本接口,其功能丰富且可配置性强。每个 GPIO 引脚都可以被独立配置为四种模式:浮空输入、上拉输入、下拉输入和模拟输入。在输出模式下,可以配置为推挽输出或开漏输出,并可选择输出速度(低速、中速、高速、超高速)。通过灵活配置,GPIO 引脚可以驱动 LED、读取按键状态、控制继电器、驱动显示屏等。此外,几乎所有的 GPIO 引脚都支持外部中断功能,可以配置为在上升沿、下降沿或双边沿触发中断,实现对外部事件的实时响应。
时钟与复位引脚
微控制器需要精确的时钟源来驱动其内部逻辑和外设。GD32F303RCT6 提供了多种时钟源选项。OSC_IN
和 OSC_OUT
引脚用于连接外部高速时钟晶振(HSE),通常是 8MHz。PC14-OSC32_IN
和 PC15-OSC32_OUT
引脚则用于连接外部低速时钟晶振(LSE),通常是 32.768kHz,主要用于实时时钟(RTC)功能。NRST
引脚是芯片的硬件复位引脚,通常为低电平有效,用于将芯片恢复到初始状态。此外,BOOT0
引脚用于在启动时选择启动模式,例如从闪存、系统存储器或 SRAM 启动,这对于固件烧录和调试非常重要。
电源与地引脚
为了保证芯片的稳定运行,GD32F303RCT6 提供了多组电源和地引脚。VDD
和 VSS
是数字电源和数字地引脚,为内核和大部分数字外设供电。VDDA
和 VSSA
则是模拟电源和模拟地引脚,专门为模拟外设(如 ADC 和 DAC)供电。将模拟电源与数字电源分离是减少数字电路开关噪声对模拟信号干扰的常用设计方法,这对于提高 ADC 转换精度至关重要。正确地连接这些引脚,并配合适当的电源滤波电容,是确保芯片可靠工作的关键。
调试接口引脚
GD32F303RCT6 支持多种调试接口,方便开发者进行程序下载和在线调试。芯片提供了 JTAG 和 SWD 两种调试方式。PA13
和 PA14
引脚分别用作 JTMS
和 JTCK
,同时也复用为 SWDIO
和 SWCLK
。JTAG 接口需要四个引脚(JTMS
、JTCK
、JTDI
、JTDO
),而 SWD 接口只需两个引脚(SWDIO
、SWCLK
),因此 SWD 接口更加节省引脚资源,在小型化设计中更为常用。PA15
引脚复用为 JTDI
,PB3
引脚复用为 JTDO
,PB4
引脚复用为 NJTRST
。
模拟功能引脚
GD32F303RCT6 的模拟功能非常强大,主要体现在其模数转换器(ADC)和数模转换器(DAC)上。
模数转换器 (ADC): 芯片内置了三个 12 位 ADC 单元,共有 16 个外部通道,可实现多通道的模拟信号采集。这些通道可以配置为单次转换、连续转换、扫描转换等多种模式,并支持中断和 DMA 传输,极大地提高了数据采集的效率。
PA0
到PA7
、PB0
、PB1
、PC4
、PC5
等引脚都可以作为 ADC 的输入通道。ADC 的高精度和高速度使其适用于各种传感器数据的采集,例如温度、光照、电压等。数模转换器 (DAC): 芯片内置了两个 12 位 DAC 转换器,可以将数字信号转换为模拟信号。
PA4
引脚作为DAC_OUT0
输出,可用于产生任意波形、生成参考电压或音频信号。DAC 的存在使得芯片在控制领域具有更强的灵活性,例如驱动伺服电机或模拟输出控制。
定时器功能引脚
GD32F303RCT6 集成了多个通用定时器和高级定时器,功能强大,可以满足各种计时、计数、脉冲宽度调制(PWM)等需求。
通用定时器:
TIMER1
、TIMER2
、TIMER3
、TIMER4
、TIMER5
等定时器可以用于基本的计时、计数以及 PWM 输出、输入捕获和输出比较功能。例如,PA6
、PA7
、PB6
、PB7
等引脚复用为TIM
的通道,可以用于产生精确的 PWM 信号,从而控制电机的转速、LED 的亮度等。高级定时器:
TIMER0
和TIMER7
是功能更强大的高级定时器,它们除了通用定时器的功能外,还特别适用于复杂的电机控制应用,例如三相 PWM 信号的生成,并带有死区时间控制和紧急停止功能。PA8
、PA9
、PA10
等引脚复用为TIMER0
的通道,是高性能电机控制系统的核心。
通信接口引脚
现代嵌入式系统离不开与外部设备的通信,GD32F303RCT6 提供了丰富的通信外设。
USART (通用同步异步收发器): 芯片提供了多个
USART
接口,支持全双工异步通信,也可配置为同步通信。USART0
(PA9
/PA10
)、USART1
(PA2
/PA3
)、USART2
(PB10
/PB11
)等引脚组用于实现 UART 通信,可与 PC、其他微控制器、蓝牙模块等进行数据传输。SPI (串行外设接口): 芯片提供了多个
SPI
接口,支持高速全双工同步通信,可用于连接闪存芯片、传感器、显示屏等外设。SPI0
(PA5
/PA6
/PA7
)、SPI1
(PB13
/PB14
/PB15
)、SPI2
(PC10
/PC11
/PC12
)等引脚组是 SPI 接口的关键引脚。I2C (集成电路间总线): 芯片提供了多个
I2C
接口,支持半双工多主从通信,常用于连接 EEPROM、陀螺仪、温湿度传感器等。I2C0
(PB6
/PB7
)、I2C1
(PB10
/PB11
)等引脚组是 I2C 接口的关键引脚。CAN (控制器局域网):
CAN0
接口 (PA11
/PA12
或PB8
/PB9
) 提供了强大的抗干扰能力和可靠的通信,常用于汽车电子和工业自动化领域。USB (通用串行总线):
PA11
和PA12
引脚可复用为 USB OTG FS 接口的USB_DM
和USB_DP
引脚,使得芯片可以作为 USB 设备或主机与 PC 或其他 USB 设备进行通信,极大地拓展了其应用场景。
其他关键系统外设
除了上述引脚复用功能外,GD32F303RCT6 还集成了其他重要的系统级外设,进一步提升了其功能和可靠性。
直接存储器访问 (DMA): 芯片内置了两个 DMA 控制器,共 12 个通道。DMA 能够在外设与存储器、或存储器与存储器之间直接进行数据传输,无需 CPU 参与。这可以显著降低 CPU 负载,释放 CPU 资源来处理更复杂的任务。例如,ADC 转换后的数据可以通过 DMA 直接传送到 SRAM,而无需 CPU 每次都去读取,从而实现高速、高效的数据采集。
看门狗定时器 (WDT): 芯片提供了独立的看门狗(IWDG)和窗口看门狗(WWDG)。看门狗是一种重要的系统监控机制,用于检测程序是否陷入死循环或异常状态。IWDG 由其独立的 RC 振荡器驱动,可以独立于主时钟运行,提高了系统的可靠性。WWDG 则通过在一个可配置的窗口时间内喂狗,防止程序因执行过快而发生异常。
实时时钟 (RTC): 芯片集成了 RTC,由备用电源供电,即使在主电源断电的情况下,也能保持计时功能。它可用于提供日期和时间信息,并支持唤醒功能,非常适用于低功耗应用。
外部中断/事件控制器 (EXTI): EXTI 允许每个 GPIO 引脚都可以作为中断源,从而实现对外部事件的快速响应。通过配置 EXTI,系统可以在检测到按键按下、传感器信号变化等外部事件时立即进入中断服务程序进行处理。
总结
GD32F303RCT6 微控制器以其强大的 ARM Cortex-M4 内核、高达 120MHz 的主频、丰富的片上存储器以及全面而灵活的外设资源,在当前嵌入式市场中占据了重要地位。其引脚功能高度复用,使得一个物理引脚可以根据程序配置实现多种功能,极大地提高了硬件设计的灵活性和芯片的利用率。无论是需要复杂算法处理的电机控制、需要大量数据采集的工业自动化,还是需要丰富通信功能的物联网终端,GD32F303RCT6 都能提供强大而可靠的解决方案。通过对芯片引脚图的深入理解和对外设功能的合理配置,开发者可以充分利用其性能优势,开发出功能强大、稳定可靠的嵌入式产品。
