KLMAG1JETD-B041 eMMC 5.1 规格书

1. 产品概述

1.1 简介

KLMAG1JETD-B041 是一款基于 JEDEC eMMC 5.1 标准的嵌入式多媒体卡（eMMC），由先进的 3D NAND 闪存和高性能 eMMC 控制器集成在单个芯片封装内。这种高度集成的解决方案为移动设备、物联网（IoT）终端、车载信息娱乐系统、工业自动化设备以及其他需要高容量、高可靠性和高性能存储的应用提供了理想选择。该产品通过统一的 eMMC 接口与主机处理器进行通信，极大地简化了硬件设计，并缩短了产品的上市时间。它的设计旨在提供卓越的随机读写性能、极低的功耗和出色的耐久性，以满足最苛刻的应用需求。

1.2 核心优势

KLMAG1JETD-B041 的设计理念旨在解决传统独立 NAND 闪存和主机控制器方案所面临的挑战。由于其将闪存控制器与闪存芯片封装在一起，它内部集成了复杂的闪存管理算法，包括坏块管理、损耗均衡（Wear-leveling）、错误校验码（ECC）以及垃圾回收机制。这些功能完全对主机透明，使得主机处理器无需处理底层闪存操作的复杂性，从而可以专注于执行其核心任务。这不仅降低了主机处理器的负担，还提高了系统的整体可靠性和稳定性。此外，该 eMMC 解决方案的标准化接口使其具有良好的互操作性，能够兼容市面上绝大多数支持 eMMC 接口的主机平台。

1.3 应用领域

凭借其优越的性能和可靠性，KLMAG1JETD-B041 广泛应用于多种关键领域。在智能手机和平板电脑等移动消费电子产品中，它作为系统的主存储器，承载着操作系统、应用程序和用户数据，其高速读写能力直接决定了系统的流畅度。在车载电子领域，该产品能够满足严苛的温度和震动要求，为导航系统、行车记录仪和车载娱乐系统提供稳定可靠的数据存储。在工业控制和自动化设备中，其高耐久性使其能够承受频繁的数据写入和擦除，保证设备在恶劣环境下的长期稳定运行。此外，在智能家居、安防监控和智能穿戴设备中，它也扮演着至关重要的角色，为海量数据存储和高速处理提供坚实的基础。

2. 技术规格

2.1 存储容量与架构

KLMAG1JETD-B041 内部采用先进的 3D TLC（Triple-Level Cell）NAND 闪存技术，其标称容量为 64GB。然而，由于控制器固件和管理功能的需要，以及为确保长期可靠性而预留的冗余空间，实际可供用户使用的容量会略低于标称值。该 eMMC 内部将闪存空间逻辑划分为多个 LUN（Logical Unit Number），每个 LUN 都可以被独立寻址和管理。此外，还为特定的功能预留了专用的分区，例如用于系统引导的 Boot 分区和用于安全敏感数据存储的 Replay Protected Memory Block (RPMB) 分区。这种精细化的分区管理机制，确保了不同类型数据能够得到妥善处理和保护，从而提升了整个系统的安全性和灵活性。

2.2 接口与数据传输

该 eMMC 模块完全兼容 JEDEC eMMC 5.1 标准，支持多种接口模式以适应不同的性能需求。它支持 1 位、4 位和 8 位总线宽度，数据传输速度根据所选模式的不同而有显著差异。在默认的 SDR（Single Data Rate）模式下，最高时钟频率可达 52MHz。为了实现更高性能，它支持 DDR（Double Data Rate）模式，即在时钟信号的上升沿和下降沿都传输数据，从而使数据速率翻倍。更进一步，该产品支持 HS200 和 HS400 模式，其中 HS400 模式通过采用双向数据选通（Strobe）机制，实现了最高的理论传输速率，理论峰值带宽可达到 400MB/s。这种灵活的接口配置使得系统设计者可以根据应用的性能要求和功耗预算，选择最合适的传输模式。

2.3 封装与引脚定义

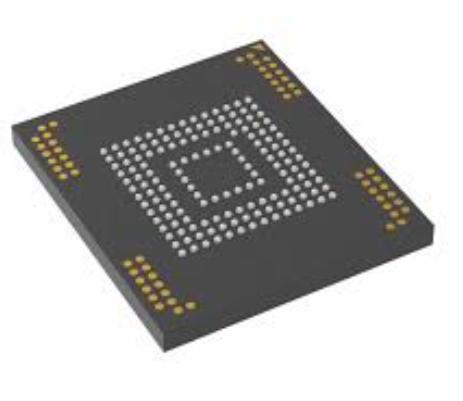

KLMAG1JETD-B041 采用工业标准的 153 球 FBGA（Fine-pitch Ball Grid Array）封装，其尺寸为 11.5mm x 13.0mm，厚度极小，非常适合集成在空间受限的便携式设备中。该封装具有良好的散热性能和机械稳定性，能够确保产品在各种工作条件下稳定运行。封装上的每个焊球都对应着一个特定的引脚功能，其中包括电源引脚（VCC, VCCQ）、地线引脚（VSS, VSSQ）、数据线（DAT0-DAT7）、命令线（CMD）、时钟线（CLK）以及专用于高速模式的选通信号线（DS）。正确的引脚连接和 PCB 布局对于确保信号完整性和产品性能至关重要。

2.4 电气特性

该 eMMC 模块需要两种主要供电电压：VCC 和 VCCQ。VCC 用于为内部 NAND 闪存和控制器核心供电，其工作电压范围通常在 2.7V 到 3.6V 之间。VCCQ 用于为 I/O 接口供电，以匹配主机处理器的 I/O 电平，其工作电压范围可在 1.7V 到 1.95V 或 2.7V 到 3.6V 之间灵活配置。在不同的工作状态下，例如读操作、写操作、空闲状态和休眠状态，产品的功耗会有显著差异。为了实现高效的电源管理，该 eMMC 提供了多种低功耗模式，允许系统在不进行数据传输时，将 eMMC 切换到低功耗状态，从而延长电池续航时间。

2.5 性能参数

KLMAG1JETD-B041 在性能方面表现卓越，其读写速度取决于所使用的接口模式和数据传输类型。在 HS400 模式下，顺序读取速度可高达 300MB/s，顺序写入速度可达 150MB/s。对于随机读写操作，由于涉及到更多的控制器寻址和管理开销，其速度会略低于顺序读写。该产品通过内部优化的固件算法和命令队列（Command Queue）技术，显著提升了随机 I/O 性能，使其能够更好地满足多任务操作和复杂应用场景的需求。

3. 功能与协议详解

3.1 eMMC 协议基础

eMMC 协议基于 MMC（Multi-Media Card）标准，并在此基础上进行了诸多增强和扩展。它通过一个标准的时钟（CLK）、命令（CMD）和数据（DAT）信号线与主机进行通信。所有的命令和数据传输都由主机发起，eMMC 模块则根据接收到的命令执行相应的操作并返回响应。协议定义了一套丰富的命令集，用于执行各种操作，例如初始化、读写数据、擦除、分区管理、密码保护和状态查询等。理解这些命令和响应的细节，对于开发高效、稳定的 eMMC 驱动至关重要。

3.2 分区管理与启动

KLMAG1JETD-B041 的存储空间被逻辑划分为多个分区，以支持不同的应用需求。主分区为用户数据区，是系统和应用程序的主要存储空间。此外，eMMC 提供了两个专用的启动分区（Boot Partitions），用于存储引导代码。主机可以配置从哪个分区启动，这为系统设计提供了极大的灵活性，例如可以设置一个主启动分区和一个备用启动分区，以提高系统的可靠性。另一个重要的分区是 RPMB（Replay Protected Memory Block），它是一个受保护的区域，用于存储安全敏感数据，如加密密钥、设备证书等。只有通过特定命令和认证流程才能访问 RPMB，有效防止了数据被非法篡改或复制。

3.3 进阶功能

eMMC 5.1 标准引入了多项高级功能，极大地提升了产品的性能和可靠性。命令队列功能允许主机一次性向 eMMC 提交多个读写命令，eMMC 控制器会根据内部算法优化执行顺序，从而减少了命令往返的延迟，显著提升了随机 I/O 性能。缓存功能允许 eMMC 在内部缓存数据，以加速读写操作。主机可以通过特定的命令控制缓存的开启、关闭和刷新。**增强型选通（Enhanced Strobe）**功能是实现 HS400 模式的关键，它提供了一个专用的双向数据选通信号，用于精确同步数据传输，确保在高速模式下的信号完整性和数据可靠性。这些高级功能的有效利用，可以帮助系统开发者进一步榨取 eMMC 的性能潜力。

3.4 错误处理与可靠性

为了确保数据的完整性和系统的可靠性，KLMAG1JETD-B041 内部集成了多重错误处理机制。其中，**错误校验码（ECC）**在闪存的读写过程中扮演着核心角色。每次写入数据时，控制器都会生成并存储 ECC 码；读取数据时，控制器会重新计算 ECC 并与存储的 ECC 码进行比对。如果发现少量的位错误，控制器能够自动纠正，而无需主机干预。此外，**坏块管理（Bad Block Management）**机制会在闪存出厂时和使用过程中检测坏块，并将其标记为不可用，然后使用备用块进行替换，从而确保存储空间的有效性和可靠性。**损耗均衡（Wear-leveling）**算法则通过智能地将数据写入不同的闪存块，避免某些块被过度使用而过早失效，从而延长了整个 eMMC 的使用寿命。

4. 电气参数与时序

4.1 绝对最大额定值

以下为 KLMAG1JETD-B041 的绝对最大额定值。超出这些值可能会对产品造成永久性损坏。在设计电路时，务必将工作条件保持在推荐的操作范围内。VCC 和 VCCQ 的绝对最大电压为 -0.3V 至 4.0V。所有信号引脚（包括 CMD, CLK, DAT0-DAT7, DS）的绝对最大电压为 -0.3V 至 VCCQ + 0.3V。工作温度范围为 -25°C 至 85°C，存储温度范围为 -40°C 至 85°C。请注意，这些数值仅作为设计参考，产品不应在这些绝对最大额定值下长期工作。

4.2 直流电气特性

KLMAG1JETD-B041 的直流电气特性描述了在稳定工作条件下，产品各个引脚的电压和电流行为。在 VCC 为 2.7V 至 3.6V 的正常操作范围内，其静态功耗通常非常低。在读写操作期间，动态电流消耗会显著增加，尤其是在高速模式下。例如，在 8 位 HS400 模式下进行连续写入操作时，VCC 的最大电流消耗可能达到数十毫安。信号引脚的输入电压阈值（VIL, VIH）和输出电压（VOL, VOH）均符合 JEDEC 标准，确保了与主机处理器的可靠连接。

4.3 交流电气特性与时序

交流电气特性描述了产品在动态操作下的时序要求。在不同的接口模式下，例如 SDR、DDR、HS200 和 HS400，其时钟频率和时序参数各不相同。在 HS400 模式下，时钟频率可高达 200MHz。为了确保数据传输的可靠性，主机必须满足严格的时序要求，例如 CLK 信号的建立时间（tSETUP）和保持时间（tHOLD）必须满足规格书中的规定。数据选通（DS）信号在 HS400 模式中起着关键作用，它与数据信号同步，用于在接收端精确地捕获数据，有效解决了在高速传输中由于信号延迟和抖动引起的数据错误问题。

5. 软件与固件指南

5.1 主机驱动层

为了充分利用 KLMAG1JETD-B041 的功能，主机端需要一个功能完善的 eMMC 驱动程序。该驱动程序负责处理所有与 eMMC 模块的通信，包括设备的初始化、命令的发送、响应的接收、错误的处理以及数据传输的调度。驱动程序必须能够根据 eMMC 的特性，动态地选择最佳的工作模式（如 HS400），并管理不同的分区，例如引导分区、用户数据区和 RPMB。一个高效的驱动程序能够显著提升整个系统的存储性能和响应速度。

5.2 分区和文件系统管理

eMMC 的存储空间可以被划分为多个逻辑分区，每个分区都可以被独立地格式化为不同的文件系统。例如，引导分区通常使用简单的文件系统或不使用文件系统，以存储引导加载程序。用户数据区则可以格式化为 FAT、EXT4 或其他文件系统，以支持操作系统和应用程序。驱动程序需要提供相应的接口，让操作系统能够对这些分区进行管理，包括创建、删除、挂载和卸载分区。此外，对于 RPMB 分区，驱动程序需要实现特殊的认证和数据访问机制，以确保其数据的安全性。

5.3 功耗管理

eMMC 模块支持多种功耗模式，包括激活（Active）、休眠（Sleep）和待机（Standby）。主机驱动程序可以根据系统的负载和状态，智能地将 eMMC 切换到不同的功耗模式。例如，在系统闲置时，可以将 eMMC 切换到休眠模式，以最大限度地降低功耗，从而延长移动设备的电池续航时间。在需要进行数据传输时，驱动程序会唤醒 eMMC，使其进入激活状态。这种精细化的功耗管理机制，是设计低功耗系统不可或缺的一部分。

6. 应用设计指南

6.1 PCB 设计注意事项

为了确保 KLMAG1JETD-B041 能够稳定、高速地运行，PCB 布局和布线至关重要。首先，电源和地线平面应尽量宽阔，以提供稳定的电源，并减少电磁干扰（EMI）。数据线（DAT0-7）、命令线（CMD）和时钟线（CLK）应遵循阻抗控制，并尽量保持等长，以减少信号时序偏差。对于 HS400 模式，数据选通（DS）信号线需要特别关注，其布线应与数据线保持紧密匹配，以确保精确的信号同步。此外，应在电源引脚附近放置合适的去耦电容，以滤除高频噪声。

6.2 电源设计与管理

eMMC 模块需要稳定的供电。在电源设计中，应确保 VCC 和 VCCQ 的电压波动在规格书允许的范围内。对于大电流的应用，如连续写入，应特别注意电源的瞬态响应能力，以防止电压跌落。在电源设计中，可以考虑使用 LDO（低压差线性稳压器）或 DC-DC 转换器来为 eMMC 提供独立的、高质量的电源。此外，为了最大限度地降低功耗，建议利用 eMMC 提供的低功耗模式，并在系统闲置时将其切换到休眠状态。

6.3 热管理

在高强度读写操作时，eMMC 模块会产生一定的热量。虽然 KLMAG1JETD-B041 具有良好的热管理能力，但在空间受限或环境温度较高的应用中，仍需采取适当的热管理措施。例如，可以通过在 PCB 上增加散热铜箔、使用散热垫或在封装上增加散热器来提高散热效率。在设计中，应确保 eMMC 模块周围有足够的空气流通，以防止局部温度过高，从而影响产品的性能和寿命。

7. 订购信息与产品标识

7.1 部件编号解析

KLMAG1JETD-B041 的部件编号遵循特定的命名规则，每个字母和数字都代表了产品的特定属性。KLM 通常代表制造商和产品线。A 代表产品的特定版本或系列。G1J 代表存储容量和闪存技术，例如 64GB 3D TLC。ET 代表封装类型和工作温度范围。D 代表产品的特定功能或修订版本。B041 则为内部批次或版本号。理解这套命名规则，可以帮助用户快速识别产品的关键特性，并确保订购正确的部件。

7.2 包装与处理

KLMAG1JETD-B041  typically is shipped in tray or tape & reel (T&R) packaging to facilitate automated SMT assembly. When handling the product, it is crucial to observe proper ESD (Electrostatic Discharge) precautions to prevent static electricity from damaging the内部电路。产品应在干燥、无尘的环境中存储，并避免暴露在高温和高湿条件下。在生产线上，应使用符合标准的防静电工作台、腕带和工具。

8. 质量与可靠性

8.1 生产过程与质量控制

KLMAG1JETD-B041 的生产过程遵循严格的质量控制标准，包括晶圆制造、封装测试和成品测试等多个环节。每个芯片在出厂前都经过了全面的功能测试和性能验证，以确保其符合所有规格要求。此外，生产过程中的每个环节都进行了严格的质量监控，确保产品的稳定性和一致性。我们致力于提供高质量、高可靠性的产品，以满足客户的严格要求。

8.2 可靠性数据

产品的可靠性是衡量其长期稳定运行能力的关键指标。KLMAG1JETD-B041 在设计和制造过程中，充分考虑了产品的耐久性和数据保持能力。其数据保持能力是指在不通电的情况下，产品能够保存数据的时长。在正常工作温度下，该 eMMC 能够将数据保存数年之久。其**擦写循环次数（P/E Cycles）**是衡量闪存耐久性的关键参数，通常指的是闪存块在失效前可以被擦除和写入的次数。通过先进的损耗均衡算法，该产品能够显著延长其整体使用寿命，满足多种应用对高耐久性的需求。

8.3 认证与合规性

KLMAG1JETD-B041 符合多项国际标准和行业认证，例如 RoHS（有害物质限制指令）和 REACH（化学品注册、评估、授权和限制）等，确保产品在环境安全和合规性方面的要求。这些认证表明该产品不含有害物质，可以在全球范围内安全使用。

9.1 固件升级与维护

KLMAG1JETD-B041 的内部固件可能会在产品的生命周期中进行更新，以修复已知的错误、优化性能或增加新功能。当需要进行固件升级时，主机需要通过特定的 eMMC 命令来执行升级操作。我们提供相关的固件升级工具和指南，以帮助客户在不影响数据完整性的前提下，安全地对产品进行维护。

9.2 技术支持与服务

我们为使用 KLMAG1JETD-B041 的客户提供全面的技术支持和服务。无论是在产品选型、硬件设计、软件开发还是故障排除方面，我们的技术团队都将竭诚为您提供帮助。我们还提供详细的参考设计、应用笔记和培训资料，以帮助您更高效地使用我们的产品。

9.3 存储与处理指南

为了确保产品的性能和可靠性，正确的存储和处理方法至关重要。存储时应保持在规定的温度和湿度范围内，并避免震动和冲击。在处理产品时，应佩戴防静电手套和腕带，并避免用裸手直接接触引脚。未使用的产品应妥善存放于原包装中，直至安装。

9.4 免责声明

本规格书中的所有信息均在发布时被认为是准确可靠的。然而，由于技术和产品的不断发展，我们保留在不另行通知的情况下对规格书内容进行修改的权利。用户在设计和生产过程中应以最新版本的规格书为准。对于因使用本产品或本规格书中的信息而造成的任何直接或间接损失，我们不承担任何责任。用户在应用本产品时，有责任确保其符合所有相关的法律法规和行业标准。

本规格书详细介绍了 KLMAG1JETD-B041 eMMC 模块的各个方面，从基本特性到高级功能，再到应用设计指南，旨在为您提供全面的技术支持。我们相信，凭借其卓越的性能和可靠性，该产品将是您下一代设备存储解决方案的理想选择。

10. 详细电气参数表

本章节将对 KLMAG1JETD-B041 的电气参数进行详细阐述，旨在为硬件工程师提供精确的设计依据。首先，我们来深入探讨各种工作模式下的电流消耗，这对于电源设计和系统功耗预算至关重要。在**空闲（Idle）模式下，eMMC 控制器处于低功耗状态，仅维持基本功能，此时的静态电流消耗（Icc_standby）通常在几毫安甚至微安级别。当主机向 eMMC 发送命令并开始读写操作时，eMMC 进入激活（Active）模式，此时的动态电流消耗会显著增加。例如，在 8 位 HS400 模式下的连续读取操作，其最大峰值电流（Icc_read）可能高达数十毫安。而在连续写入操作时，由于闪存擦除和编程的特性，其最大峰值电流（Icc_write）可能更高。因此，电源设计必须能够提供足够的瞬态电流以应对这些峰值需求。此外，我们也提供了多种低功耗模式的电流消耗数据，例如休眠（Sleep）**模式，在此模式下，eMMC 几乎停止所有操作，电流消耗降至微安级别，这对于延长电池供电设备的续航时间至关重要。

接下来，我们将详细介绍时序参数，这对于确保主机控制器和 eMMC 之间的通信可靠性是决定性的。时钟信号（CLK）的频率和占空比是首要考虑的参数。在 SDR 模式下，CLK 频率最高可达 52MHz；在 HS200 模式下，CLK 频率可高达 200MHz；而在 HS400 模式下，尽管数据传输速率更高，但 CLK 频率与 HS200 相同，其高数据率是通过 DDR 和 DS 信号同步来实现的。除了频率，时序参数还包括信号的建立时间（Setup Time）和保持时间（Hold Time）。例如，在数据传输时，主机必须确保数据信号（DAT）在时钟信号的有效沿到来之前保持稳定，这就是建立时间的要求。反之，数据信号必须在时钟有效沿到来之后继续保持稳定一段时间，这就是保持时间的要求。这些参数在规格书中都有明确的数值规定，主机控制器设计者必须严格遵守，否则可能会导致数据错误或通信失败。

11. 更高级别功能与应用案例

本章节将深入探讨 KLMAG1JETD-B041 提供的更高级别功能，并通过一些具体的应用案例来展示如何利用这些功能优化系统设计。首先，增强型分区功能允许主机将 eMMC 的用户存储区划分为多个逻辑分区，并对每个分区应用不同的读写性能和擦写寿命策略。例如，可以将一个分区配置为可靠性优先的模式，用于存储关键的操作系统文件和日志，以确保其高耐久性；而将另一个分区配置为性能优先的模式，用于存储用户缓存和临时文件，以提供更快的读写速度。这种灵活的分区策略使得系统设计者能够根据数据的性质进行优化，从而提升整个系统的效率和可靠性。

另一个重要的功能是 HPI（Host Performance Indicator）。这是 eMMC 5.1 标准中引入的一项特性，允许主机通过一个专用的命令来查询 eMMC 的当前性能状态。eMMC 控制器会根据内部的负载情况，向主机返回一个性能指示器，主机可以利用这个信息来动态调整其数据传输策略。例如，当 eMMC 报告其内部队列已满或性能下降时，主机可以暂时减慢数据发送速度，以避免进一步的性能瓶颈。这使得主机和 eMMC 之间能够形成一个动态的、自适应的性能协调机制，从而在各种工作负载下都能够保持最佳的性能表现。

写保护功能也是 KLMAG1JETD-B041 的一个重要特性，它允许主机对 eMMC 的特定区域进行写保护，防止数据被意外或恶意修改。写保护可以分为两种类型：永久写保护和临时写保护。永久写保护通常用于保护引导分区或出厂固件，一旦激活，除非使用特定的命令进行解锁，否则该区域的数据将无法被修改。临时写保护则允许主机根据需要动态地开启或关闭，例如在系统更新时可以暂时关闭写保护，更新完成后再重新开启。

Trim 功能在 eMMC 5.1 中得到了进一步优化，它允许主机通知 eMMC 哪些数据块已经被文件系统删除，eMMC 控制器可以利用这些信息在后台执行垃圾回收操作，将这些已删除数据块标记为可用，并进行擦除。这不仅可以减少未来写入操作的延迟，还可以延长闪存的使用寿命。在没有 Trim 功能的情况下，eMMC 可能会保留已删除的数据块，直到新的数据需要写入时才进行擦除，这会增加写入延迟。因此，合理利用 Trim 功能对于维持 eMMC 的长期高性能至关重要。

12. 质量保证与测试

KLMAG1JETD-B041 在出厂前经过了多项严格的测试，以确保其符合所有质量和性能要求。首先是功能测试，它验证 eMMC 的所有基本功能是否正常工作，例如读写操作、命令执行和状态报告等。其次是性能测试，它测量 eMMC 在不同接口模式下的读写速度和延迟，以确保其达到规格书中的性能指标。再次是可靠性测试，包括高温高湿测试、低温存储测试、振动测试和跌落测试，以模拟产品在各种恶劣环境下的表现，确保其长期稳定运行。最后是ESD（静电放电）测试，它验证产品在接触静电放电时的抵抗能力，确保其不会因静电而损坏。

13. 总结

KLMAG1JETD-B041 是一款功能强大、性能卓越且高度可靠的 eMMC 5.1 存储解决方案。通过集成先进的 3D NAND 闪存和智能控制器，它为各种应用提供了高容量、高速率和高耐久性的存储支持。其丰富的特性，如 HS400 模式、命令队列、增强型分区和强大的错误管理机制，使得它能够满足最苛刻的系统需求。本规格书旨在为您提供一个全面而深入的参考，帮助您更好地理解和利用 KLMAG1JETD-B041 的所有功能。
