KLMAG1JETD-B041芯片：三星eMMC 5.1嵌入式存储解决方案深度解析

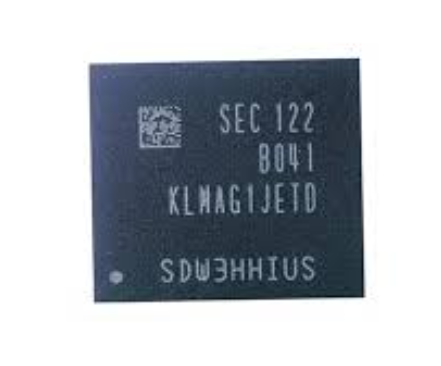

KLMAG1JETD-B041是一款由韩国半导体巨头三星（Samsung）生产的高度集成的嵌入式多媒体存储卡（eMMC）芯片。这款芯片的核心设计理念是将NAND闪存控制器、NAND闪存芯片以及一个标准的JEDEC eMMC接口封装在单个BGA（Ball Grid Array）封装内，形成一个功能完备、即插即用的存储解决方案。它属于eMMC 5.1标准系列，专为满足现代移动设备、消费电子产品以及一些工业应用对高性能、高容量和低功耗存储的需求而设计。要理解KLMAG1JETD-B041的全部价值和技术内涵，我们需要从多个维度进行深入剖析，包括其技术标准、内部架构、性能特性、应用场景以及在整个存储行业中的地位。

eMMC作为一种嵌入式存储标准，其演进史本身就是一部移动设备存储技术的发展史。从最初的eMMC 4.41到eMMC 5.1，每一次迭代都带来了显著的性能提升和功能增强。KLMAG1JETD-B041所采用的eMMC 5.1标准，相比前代，最显著的特点是引入了HS400（High Speed 400）模式。这种模式通过采用双向数据传输（Dual Data Rate, DDR）技术，将总线频率提升至200MHz，理论带宽高达400MB/s，从而大幅提升了读写速度，特别是在随机读写性能方面，为操作系统的流畅运行、应用的快速加载以及多媒体文件的快速读写提供了坚实的基础。此外，eMMC 5.1标准还引入了Command Queue（命令队列）技术，允许主机设备向eMMC控制器发送多个读写命令，eMMC控制器可以根据内部算法优化执行顺序，从而减少了I/O延迟，提升了多任务处理下的存储性能。

在内部架构上，KLMAG1JETD-B041是一个精密的系统级封装（System-in-Package, SiP）。它不仅仅是一块简单的NAND闪存。这个封装内部包含了两个核心组件：NAND闪存颗粒和eMMC控制器。NAND闪存颗粒是真正存储数据的介质，其容量决定了芯片的总存储空间。KLMAG1JETD-B041的具体容量是16GB，虽然在如今动辄数百GB的旗舰手机存储面前显得有些微不足道，但在其主要应用领域——中低端智能手机、平板电脑、智能电视、机顶盒以及一些物联网（IoT）设备中，16GB仍然是一个非常常见的存储配置。NAND闪存颗粒本身存在寿命有限、需要磨损均衡（Wear Leveling）等固有问题，而这些复杂的工作都由芯片内部的eMMC控制器来完成。eMMC控制器是整个芯片的“大脑”，它负责处理主机设备的读写命令、管理NAND闪存的物理地址映射、执行坏块管理（Bad Block Management）、进行磨损均衡、执行ECC（Error Correction Code）错误校验和纠正等一系列复杂任务。通过将控制器集成在封装内部，eMMC芯片为设备制造商提供了一个高度抽象化的接口，使得他们无需关心底层的闪存管理细节，大大简化了硬件设计和软件开发流程，缩短了产品上市时间。

从性能指标来看，KLMAG1JETD-B041在发布时具备了相当的竞争力。其HS400接口是其核心卖点，提供了远超传统存储卡（如SD卡）的传输速度。这种高速接口对于需要快速启动、流畅运行大型应用和高清视频流媒体的移动设备至关重要。例如，在一部搭载该芯片的智能手机上，用户可以明显感受到系统启动时间的缩短、应用切换的流畅以及拍摄高清视频时的快速存储。此外，eMMC 5.1标准中的Enhanced Strobe功能进一步提升了数据同步的可靠性，特别是在高频工作模式下，能够有效防止数据传输错误。同时，Field Firmware Update（F-FWU）功能允许制造商在产品出厂后通过软件更新来升级eMMC的固件，从而修复潜在的漏洞或提升性能，这为产品的维护和升级提供了极大的便利性。在功耗方面，eMMC芯片通常比同容量的SSD（固态硬盘）或更复杂的UFS（通用闪存存储）芯片拥有更低的功耗，这对于以电池供电为主的移动设备来说是一个重要的优势。低功耗意味着更长的续航时间，这对于用户的实际使用体验至关重要。KLMAG1JETD-B041的设计在功耗控制方面也经过了优化，能够在高性能和低功耗之间取得良好的平衡。

KLMAG1JETD-B041芯片的封装也是其重要的物理特性之一。它采用的是11.5mm x 13mm x 0.8mm的FBGA（Fine-pitch Ball Grid Array）封装。这种封装方式通过将芯片引脚以球形焊料阵列的形式排列在封装底部，实现了更高的引脚密度和更小的封装尺寸。0.8mm的超薄厚度使其非常适合集成在空间有限的移动设备主板上。这种紧凑的封装尺寸和高集成度是eMMC芯片能够成为移动设备主流存储方案的关键原因之一。它不仅节省了宝贵的PCB（Printed Circuit Board）空间，还有助于实现更轻薄、更紧凑的设备设计。同时，BGA封装的电学性能也优于传统的引脚封装，能够更好地支持高频信号传输，减少信号完整性问题，从而保证了HS400等高速模式的稳定运行。

在实际应用中，KLMAG1JETD-B041被广泛应用于多个领域。首先是中低端智能手机和平板电脑。在这些设备中，它作为系统的主要存储介质，用于存储操作系统、应用程序、用户数据以及多媒体文件。其16GB的容量对于一些只用于日常通信、网页浏览和轻度娱乐的用户来说已经足够，同时它的成本效益也使得手机制造商能够提供价格更具竞争力的产品。其次，智能电视和机顶盒也是其重要的应用市场。在这些设备中，eMMC芯片用于存储操作系统、预装应用、缓存数据以及录制的电视节目。其快速的读写速度能够保证智能电视系统的流畅响应，并支持高清视频的快速加载和播放。再次，在车载信息娱乐系统、工业平板电脑和物联网设备等领域，KLMAG1JETD-B041也扮演着重要的角色。在这些应用中，存储芯片通常需要具备更强的可靠性和耐久性，能够承受更宽的温度范围和更复杂的电磁环境。KLMAG1JETD-B041的工作温度范围为-25℃至85℃，这使其能够满足大部分工业和车载应用的需求。其内部的磨损均衡和坏块管理功能也确保了芯片在长期、高强度的读写操作下依然能够保持数据的完整性和可靠性。

要全面理解KLMAG1JETD-B041的价值，我们还需要将其与同类存储技术进行比较。与传统的SD卡相比，eMMC芯片的性能、可靠性和集成度都具有压倒性优势。eMMC芯片直接焊接在主板上，避免了接口接触不良、意外拔出等问题，数据传输也更为稳定可靠。与UFS（Universal Flash Storage）相比，eMMC在性能上处于劣势，UFS采用了更先进的MIPI M-PHY物理层和SCSI架构，支持全双工数据传输，理论速度远超eMMC。然而，eMMC的优势在于其更成熟、更低的成本和更简单的接口设计。对于对成本和功耗敏感的中低端设备来说，eMMC仍然是最佳选择。与SSD（固态硬盘）相比，eMMC在尺寸、功耗和集成度方面具有显著优势，但SSD通常采用SATA或PCIe等高速接口，性能更为强大，容量也更大，主要应用于PC、服务器等领域。因此，KLMAG1JETD-B041所代表的eMMC技术，精准地定位于移动和嵌入式设备领域，成为该细分市场的主流存储解决方案。

总而言之，KLMAG1JETD-B041不仅仅是一个简单的存储芯片，它是三星半导体在嵌入式存储领域多年技术积累的结晶。它以eMMC 5.1标准为基础，集成了高性能的NAND闪存和智能的控制器，通过紧凑的BGA封装，为移动设备、消费电子和工业应用提供了一个高集成度、高性价比、性能稳定、功耗可控的存储解决方案。尽管随着UFS等更先进技术的普及，eMMC在旗舰设备中的地位逐渐被取代，但它在广大的中低端市场中依然扮演着不可或缺的角色。深入了解KLMAG1JETD-B041，就等于深入了解了移动存储技术的一个重要发展阶段，以及三星在半导体产业中的领先地位。它承载了无数智能设备的数据，默默地支持着我们的数字生活，是现代电子产品背后不可或缺的基石。

KLMAG1JETD-B041的内部技术架构与工作原理

要更深入地理解KLMAG1JETD-B041的强大之处，我们必须剖析其内部的技术架构和工作原理。这枚芯片的精妙之处在于它将多个复杂的技术模块无缝集成在一个微小的封装内，为外部世界呈现出一个简单而高效的存储接口。

首先，我们来详细探讨NAND闪存管理。KLMAG1JETD-B041内部的NAND闪存颗粒并非普通的存储单元，它们以块（block）和页（page）为单位进行组织。由于NAND闪存的固有特性，数据只能以页为单位写入，但擦除必须以块为单位进行，且擦写次数有限。为了克服这些挑战，eMMC控制器扮演了至关重要的角色。控制器内部包含了一个复杂的固件，这个固件执行着多项关键任务。**磨损均衡（Wear Leveling）**是其中最重要的一项。它通过算法将读写操作均匀地分布到闪存的所有块上，避免某个块因频繁读写而过早失效，从而延长了整个芯片的使用寿命。磨损均衡算法通常分为动态和静态两种。动态磨损均衡只关注正在被使用的块，而静态磨损均衡会定期扫描不常被读写的块，并进行数据迁移，确保所有块的磨损程度都尽可能接近。KLMAG1JETD-B041的控制器通过智能地执行这些算法，保证了芯片的长期可靠性。

其次，**坏块管理（Bad Block Management）**也是eMMC控制器的核心功能。NAND闪存在制造过程中或在使用一段时间后可能会出现坏块。eMMC控制器在芯片出厂前会对所有闪存块进行扫描，标记出所有出厂坏块，并在使用过程中动态地监控和标记新出现的坏块。当主机设备请求读写某个逻辑地址时，控制器会自动将该请求重定向到另一个正常的物理块，而无需主机设备的干预。这种透明化的管理机制极大地简化了软件开发，使得操作系统可以像对待一个普通硬盘一样对待eMMC芯片，而无需关心底层的闪存物理结构。

第三，**错误校验与纠正（ECC）**是保证数据完整性的关键技术。NAND闪存在读写过程中可能会因为各种原因（如电荷泄漏、物理干扰）导致数据位发生错误。eMMC控制器内部集成了强大的ECC引擎，能够在数据写入闪存之前计算并附加ECC校验码，并在数据读出时再次进行校验和纠正。KLMAG1JETD-B041采用的ECC算法能够纠正单个或多个位错误，从而确保存储数据的准确性和可靠性。对于关键数据，控制器甚至会采用更高级的校验机制来进一步提高其可靠性。

此外，KLMAG1JETD-B041所支持的eMMC 5.1标准带来了多项技术增强。**Command Queue（命令队列）**技术的引入，使得主机设备可以同时向控制器提交多达32个I/O请求。控制器会根据其内部算法，对这些命令进行重新排序和优化，例如将多个连续的读写请求合并为一个更大的操作，或者将不连续的请求按照物理地址的邻近性进行排序，以减少寻址时间，从而显著提升了随机读写性能。这对于多任务操作系统和需要频繁读写小文件的应用（如数据库、日志文件）来说尤为重要。传统的eMMC只支持单个命令，即主机必须等待一个命令执行完毕后才能发送下一个命令，这导致了严重的I/O阻塞。命令队列技术的出现彻底解决了这个问题，使得eMMC在多任务环境下的表现有了质的飞跃。

**高可靠性写保护（High Priority Write Protection）**是eMMC 5.1的另一项重要功能。它允许主机设备标记某些数据区域为高优先级写入，确保这些关键数据（例如系统日志、关键配置）能够被优先写入并得到更强的保护，防止意外断电导致的数据丢失或损坏。此外，**Replay Protected Memory Block（RPMB）**区域为存储敏感数据（如数字版权管理信息、加密密钥）提供了一个安全的物理隔离空间，其内容受到硬件级别的保护，无法通过常规手段进行擦除或篡改，为移动支付、数字身份验证等应用提供了坚实的安全基础。KLMAG1JETD-B041作为eMMC 5.1标准的一员，完整支持了这些高级功能，使其不仅仅是一个存储介质，更是一个功能丰富的安全存储解决方案。

最后，我们来关注一下KLMAG1JETD-B041的封装与接口。它采用的BGA封装不仅提供了紧凑的物理尺寸，还保证了可靠的电学连接。eMMC接口本身是一个并行接口，由数据线、时钟线、命令线和电源线组成。eMMC 5.1标准中的HS400模式通过将数据线的时钟频率提升至200MHz，并利用DDR技术在时钟的上升沿和下降沿都传输数据，从而实现了400MB/s的理论带宽。与此相对，传统的eMMC 5.0最高速度为HS200，带宽为200MB/s。这种带宽的提升对于处理高清视频、大型游戏资源等大文件传输场景具有显著的性能优势。同时，eMMC接口还支持省电模式，当芯片处于空闲状态时，可以降低时钟频率甚至进入休眠状态，从而有效降低功耗，延长移动设备的电池续航时间。KLMAG1JETD-B041正是通过这些精妙的内部技术架构和标准支持，实现了高性能、高可靠性和低功耗的完美结合，使其在嵌入式存储市场中占据了重要的一席之地。

KLMAG1JETD-B041在产业链中的地位与未来展望

KLMAG1JETD-B041作为三星半导体的一款产品，其在整个电子产业链中扮演着关键角色，并且其命运与整个存储行业的技术发展趋势紧密相连。要理解其地位，我们必须将其放在半导体产业链的上中下游进行考量。

从上游来看，KLMAG1JETD-B041的生产离不开高品质的NAND闪存晶圆。三星作为全球最大的NAND闪存制造商之一，拥有从晶圆设计、制造到封装测试的完整垂直整合能力。这使得三星能够自主控制NAND闪存的制程工艺和质量，确保KLMAG1JETD-B041所使用的NAND颗粒具备高可靠性、高耐久性和高容量密度。通常，eMMC芯片会采用TLC（Triple-Level Cell）或MLC（Multi-Level Cell）技术的NAND闪存。TLC存储密度更高，成本更低，但寿命相对较短；MLC则相反。对于KLMAG1JETD-B041这样容量较小、面向中低端市场的芯片，采用TLC闪存是更具成本效益的选择。三星强大的NAND闪存生产能力是其eMMC产品能够保持竞争力的坚实基础。此外，eMMC控制器也是芯片的核心组件，三星同样拥有强大的控制器研发能力，能够根据最新的eMMC标准开发出高性能、低功耗的控制器固件，从而在功能和性能上领先于竞争对手。

从中游来看，KLMAG1JETD-B041作为一种标准化的存储芯片，其主要客户是各种电子设备制造商，包括智能手机品牌、平板电脑制造商、智能电视厂商以及工控设备厂商等。这些制造商将KLMAG1JETD-B041集成到自己的产品主板上，作为系统的主要存储介质。由于eMMC接口是高度标准化的，设备制造商可以方便地从不同的供应商（如三星、SK海力士、铠侠等）采购兼容的eMMC芯片，这为他们提供了供应链上的灵活性。然而，三星凭借其强大的品牌影响力、稳定的供货能力和出色的产品性能，赢得了众多客户的青睐。KLMAG1JETD-B041的成功应用，也反过来证明了三星在eMMC领域的领导地位。

从下游来看，KLMAG1JETD-B041最终被应用在各种终端设备中，直接服务于普通消费者或特定行业用户。消费者在使用搭载该芯片的智能手机、平板电视时，能够体验到流畅的系统运行、快速的应用程序加载和稳定的数据存储。其可靠性也保证了设备在长期使用中的数据安全。在工业和车载领域，其宽温工作能力和高可靠性更是保障了设备的稳定运行。可以说，KLMAG1JETD-B041是连接半导体产业和终端消费者的重要桥梁，其性能和质量直接影响着最终产品的用户体验。

然而，存储技术的进步永无止境，KLMAG1JETD-B041所代表的eMMC技术也面临着新的挑战和发展机遇。随着智能手机、平板电脑等设备性能的不断提升，对存储速度和容量的需求也日益增长。UFS（Universal Flash Storage）技术以其更高的带宽、更低的延迟和全双工数据传输能力，逐渐成为旗舰和高端移动设备的标配。UFS 2.1、UFS 3.1乃至最新的UFS 4.0，其性能已经远远超越了eMMC 5.1。因此，在高端市场，eMMC的地位正在被UFS所取代。

但这并不意味着eMMC技术已经走向终结。相反，eMMC技术依然在中低端市场、物联网、车载以及一些特定工业应用中拥有广阔的发展空间。对于这些对成本和功耗更为敏感的设备来说，eMMC成熟的技术、较低的成本和简单的接口设计依然是无法替代的优势。三星等厂商也在持续优化eMMC芯片，例如通过采用更先进的NAND制程、优化控制器固件等方式，来提升eMMC的性能和可靠性，以满足细分市场的需求。此外，eMMC 5.1标准本身也在不断完善，虽然没有大规模的迭代，但一些微小的改进和优化仍在进行中。

展望未来，KLMAG1JETD-B041以及其所代表的eMMC技术将继续在中低端存储市场占据主导地位。它与UFS技术形成了互补，共同构成了移动和嵌入式存储市场的生态系统。KLMAG1JETD-B041的成功，不仅在于其自身出色的技术规格，更在于它精准地把握了市场需求，在性能、成本和功耗之间找到了最佳的平衡点。它见证了移动设备存储技术从简单的存储卡向高度集成、智能管理的嵌入式芯片的演变，也预示着未来存储技术将朝着更高的性能、更低的功耗和更智能的管理方向不断迈进。

KLMAG1JETD-B041的封装技术与制造工艺解析

要深入了解KLMAG1JETD-B041的物理特性和可靠性，我们必须对其封装技术和制造工艺进行详细解析。这枚芯片的成功不仅仅依赖于其内部的NAND闪存和控制器，更在于其精密的封装设计，使得所有组件能够稳定、可靠地协同工作，并适应各种严苛的应用环境。

首先，让我们来探讨封装类型。KLMAG1JETD-B041采用的是BGA（Ball Grid Array）封装，这是一种将芯片与印刷电路板（PCB）连接的表面贴装技术。与传统的引脚封装（如QFP）不同，BGA封装的连接点是位于封装底部的球形焊料阵列。这种设计带来了诸多优势。最显著的是更高的引脚密度。在相同的封装面积下，BGA可以容纳更多的连接点，这对于eMMC芯片这种需要多路数据线和控制线的复杂接口来说至关重要。例如，eMMC 5.1的HS400模式需要更多的信号线来支持高速数据传输，BGA封装能够轻松满足这一需求。

其次，BGA封装提供了更好的电学性能。由于焊球的直径较小且排列紧密，焊盘与芯片之间的连接路径更短，寄生电感和电容更低。这对于高频信号的传输至关重要，可以有效减少信号失真、串扰和电磁干扰（EMI），从而保证HS400模式下数据传输的稳定性和可靠性。这与传统的QFP封装相比是一个巨大的进步，因为QFP的长引脚更容易引入信号完整性问题。此外，BGA封装的散热性能也更好。由于热量可以从整个封装底部均匀地散发到PCB上，而不是仅通过引脚传递，因此芯片在长时间工作下的温度能够得到有效控制，有助于提升芯片的稳定性和寿命。

再次，我们来关注封装尺寸。KLMAG1JETD-B041的封装尺寸为11.5mm x 13mm x 0.8mm。这个尺寸对于移动设备来说非常理想。在现代智能手机、平板电脑等产品中，主板空间寸土寸金，每一个元器件都需要尽可能小巧。0.8mm的超薄厚度使其可以轻松集成到主板上，甚至可以与DRAM芯片进行堆叠封装（Multi-Chip Package, MCP），进一步节省空间。这种小尺寸设计不仅有助于实现更轻薄、更紧凑的产品外观，也降低了主板的设计难度和制造成本。

除了BGA封装，KLMAG1JETD-B041的内部制造工艺同样精湛。它采用的是SiP（System-in-Package）技术，即在一个封装内集成了多个不同的芯片，这里主要是NAND闪存颗粒和eMMC控制器。这种集成方式需要高度精密的芯片堆叠（die-stacking）和引线键合（wire bonding）技术。首先，控制器芯片和NAND闪存芯片需要在晶圆上经过精密的切割和测试。然后，它们被精确地放置在封装基板上，通过金线进行微米级的连接。最后，整个组件被塑封材料（epoxy resin）包裹，形成一个坚固的整体。这个过程需要高精度的自动化设备和严格的质量控制，以确保所有内部连接的可靠性，并防止外部环境（如潮湿、灰尘）对芯片造成损害。

此外，固件的烧录和测试也是制造过程中的重要环节。eMMC控制器内部的固件是芯片正常工作的基础，它包含了磨损均衡、坏块管理、ECC等核心算法。在芯片封装完成后，需要通过专用的测试设备将固件烧录到控制器中，并对芯片的各项性能指标（如读写速度、功耗、可靠性）进行严格测试。只有通过所有测试的芯片才能被标记为合格产品出厂。三星作为半导体领域的巨头，拥有先进的测试设备和完善的质量管理体系，确保每一颗KLMAG1JETD-B041芯片都能达到其设计规格，并为客户提供稳定可靠的性能。

总而言之，KLMAG1JETD-B041的封装和制造工艺是其高性能和高可靠性的重要保障。从紧凑的BGA封装到精密的SiP集成，再到严格的质量控制，每一个环节都体现了三星在半导体制造领域的深厚积累。这些技术不仅使得KLMAG1JETD-B041能够满足现代移动设备对尺寸、性能和功耗的严苛要求，也为未来的存储技术发展奠定了坚实的基础。

KLMAG1JETD-B041的规格参数与性能评估

要全面评估KLMAG1JETD-B041芯片的性能，我们不能只停留在技术概念层面，必须深入其具体的规格参数，并结合实际应用场景进行分析。这些参数是衡量芯片性能的硬指标，也是设备制造商选择存储解决方案时的重要依据。

首先，我们来看容量。KLMAG1JETD-B041的容量为16GB。在今天的存储市场，16GB可能看起来不大，但其定位决定了这一容量的合理性。它主要面向中低端智能手机、智能电视、机顶盒、物联网设备和一些工业应用。在这些设备中，16GB可以满足操作系统、基本应用和少量用户数据（如照片、视频）的存储需求。例如，一个Android或Linux操作系统通常只需要几GB的存储空间，剩下的空间可以留给用户安装应用或存储文件。对于一些不需要大量存储空间的物联网设备，16GB更是绰绰有余。

其次，接口标准是衡量其性能的关键。KLMAG1JETD-B041采用eMMC 5.1标准，并支持HS400模式。HS400是eMMC 5.1的最高速度模式，理论带宽高达400MB/s。这使得芯片在顺序读写速度方面能够达到或接近传统SATA接口的SSD水平。在实际应用中，这种高速接口意味着更快的系统启动时间、更流畅的应用程序加载、以及更快速的文件传输。例如，在拍摄高清视频时，数据可以被迅速写入eMMC，避免了因存储速度不足而导致的丢帧问题。同时，由于eMMC 5.1支持命令队列（Command Queue），其随机读写性能也得到了显著提升，这对于多任务操作和频繁访问小文件（如数据库）的场景非常重要。

再次，工作电压是芯片电源管理的重要参数。KLMAG1JETD-B041的工作电压为1.8V / 3.3V。这种双电压支持使得它能够兼容不同主板的设计，为设备制造商提供了更大的灵活性。1.8V电压通常用于内核逻辑电路，以降低功耗；而3.3V则用于I/O接口，以保证信号的稳定传输。在移动设备中，低电压工作模式对于延长电池续航时间至关重要，KLMAG1JETD-B041的设计充分考虑了这一点，能够在保证性能的同时实现良好的功耗控制。

第四，工作温度范围是衡量芯片可靠性的重要指标，特别是对于工业和车载应用。KLMAG1JETD-B041的工作温度范围为**-25°C至85°C**。这个范围覆盖了绝大多数消费电子产品的正常使用环境，同时也满足了许多工业和车载应用的需求。在车载环境中，芯片可能需要承受从寒冷的冬季到炎热的夏季的巨大温差变化；在工业设备中，芯片可能需要在高温或低温环境下长期稳定运行。KLMAG1JETD-B041的宽温设计确保了其在这些严苛环境下的可靠性。

最后，我们来看看封装尺寸。KLMAG1JETD-B041的封装尺寸为11.5mm x 13mm x 0.8mm。这个尺寸是典型的BGA封装，非常小巧紧凑。在智能手机、平板电脑等追求轻薄设计的产品中，这种尺寸的芯片能够大大节省主板空间，为电池、摄像头等其他组件留出更多空间。0.8mm的超薄厚度也使得它非常适合于与DRAM芯片进行堆叠封装，从而进一步提升了空间利用率。

综合来看，KLMAG1JETD-B041在规格参数上展现出其作为一款成熟eMMC 5.1芯片的典型特征：容量适中、性能出色、功耗可控、可靠性高、尺寸紧凑。尽管在速度上无法与最新的UFS芯片相提并论，但在其目标市场中，这些参数已经足够满足甚至超越了大部分应用的需求。它代表了eMMC技术在特定历史阶段的巅峰水平，是三星半导体为移动和嵌入式设备市场量身打造的一款成功产品。

KLMAG1JETD-B041与其他存储技术的对比分析

为了更全面地理解KLMAG1JETD-B041的优缺点和市场定位，将其与当前主流的存储技术进行对比是必不可少的。这种对比不仅能突出其核心优势，也能清晰地揭示其局限性，从而更好地理解它在整个存储技术生态系统中的位置。

1. eMMC vs. SD卡/TF卡

优势：

• 性能： KLMAG1JETD-B041的eMMC 5.1标准支持HS400模式，理论带宽高达400MB/s，而绝大多数SD卡，即使是UHS-I标准，其理论最高速度也仅为104MB/s，UHS-III的最高速度也远低于eMMC 5.1。在随机读写性能方面，eMMC更是具有压倒性优势。eMMC内部的控制器和命令队列技术使得它在处理多任务和小文件读写时表现更出色，而SD卡通常没有这些功能。

• 可靠性： eMMC芯片直接焊接到主板上，避免了物理接触不良、意外拔出等问题。其内部的磨损均衡、坏块管理和ECC功能都是硬件级别的，能够有效延长芯片寿命并保证数据完整性。而SD卡作为可插拔设备，存在接触不良的风险，且其控制器功能相对简单，可靠性通常低于eMMC。

• 集成度： eMMC将NAND闪存和控制器集成在单一封装内，为设备制造商提供了“一站式”解决方案，简化了主板设计。而使用SD卡需要额外的主控芯片和卡槽，增加了设计复杂性和成本。

劣势：

• 可替换性： eMMC芯片一旦焊接到主板上就无法更换，而SD卡可以方便地拔插，用于扩展存储或数据迁移。

• 成本： 在同等容量下，eMMC芯片的成本通常高于SD卡。

总结： KLMAG1JETD-B041作为嵌入式存储，在性能、可靠性和集成度方面全面超越SD卡，是移动设备、智能电视等需要高性能和高可靠性内部存储的最佳选择。SD卡则更适合于需要可插拔、可扩展存储的设备，如相机、行车记录仪等。

2. eMMC vs. UFS

优势：

• 成本： eMMC技术成熟，接口设计相对简单，因此芯片成本通常低于UFS。对于中低端设备来说，eMMC具有显著的成本优势。

• 功耗： 在同等工作状态下，eMMC的功耗通常低于UFS，这对于延长电池续航时间至关重要。

• 普及度： eMMC在移动设备市场拥有长达十多年的应用历史，技术非常成熟，供应链和生态系统完善。

劣势：

• 性能： UFS在性能上全面领先eMMC。UFS采用了更先进的MIPI M-PHY物理层和SCSI架构，支持全双工数据传输，其理论带宽远超eMMC 5.1。例如，最新的UFS 4.0理论带宽已超过4600MB/s，是eMMC 5.1的十倍以上。UFS还支持命令队列技术，但其实现更为高效，延迟更低。

• 架构： UFS的全双工数据传输模式使得读写操作可以同时进行，大大提升了多任务处理能力。而eMMC是半双工模式，读写操作不能同时进行。

总结： KLMAG1JETD-B041代表的eMMC技术，在性能上无法与UFS相比。UFS是旗舰智能手机、高端平板电脑等对性能要求极高的设备的理想选择。然而，在对成本和功耗更为敏感的中低端市场，eMMC依然是最佳选择。eMMC和UFS形成了互补，共同服务于不同的市场细分。

3. eMMC vs. SSD

优势：

• 尺寸与功耗： KLMAG1JETD-B041的尺寸非常小巧，功耗低，非常适合集成在空间和电量有限的移动设备中。SSD通常采用SATA或M.2接口，尺寸更大，功耗也更高。

• 集成度： eMMC是一个完整的存储解决方案，将NAND、控制器和接口集成在单一芯片内。SSD则通常由主控芯片和多个NAND颗粒组成，结构更为复杂。

劣势：

• 性能与容量： SSD通常采用SATA或PCIe等高速接口，性能远超eMMC。其容量也通常更大，从几百GB到数TB不等。

• 应用场景： SSD主要应用于PC、服务器、数据中心等对性能和容量有极高要求的领域。

总结： KLMAG1JETD-B041和SSD是面向不同应用场景的存储解决方案。eMMC专注于移动和嵌入式设备，强调尺寸、功耗和集成度；SSD则专注于PC和服务器，强调性能和容量。二者在各自的市场中都有不可替代的地位。

通过以上对比，我们可以清晰地看到KLMAG1JETD-B041的市场定位：它是一款专为中低端移动和嵌入式设备设计的高性价比、高可靠性、高性能的存储解决方案。它在性能、可靠性和集成度上远胜于SD卡，同时又比UFS和SSD拥有更低的成本和功耗，是特定市场细分中的理想选择。

KLMAG1JETD-B041的实际应用场景与案例分析

要深入了解KLMAG1JETD-B041芯片的价值，仅仅了解其技术规格是不够的，我们还需要将其置于真实的应用场景中进行分析。通过具体的案例，我们可以看到这款芯片如何在不同的设备中发挥其独特的优势。

1. 中低端智能手机和平板电脑

这是KLMAG1JETD-B041最主要的应用市场。在许多售价在1000-2000元人民币区间的智能手机中，我们都能找到类似KLMAG1JETD-B041的eMMC芯片。例如，一些入门级红米、荣耀或Realme手机，其16GB/32GB版本通常会采用eMMC 5.1作为内部存储。

• 案例分析： 在一部搭载KLMAG1JETD-B041芯片的智能手机上，eMMC作为系统的主要存储介质，用于安装操作系统（如Android）、预装应用、用户自行下载的应用、照片、视频和音乐。当用户开机时，系统文件会从eMMC中快速加载到RAM，其HS400模式可以显著缩短开机时间。当用户打开一个应用时，应用文件会从eMMC中读取，其快速的随机读写性能可以保证应用加载的流畅性。在用户拍照或录制视频时，eMMC的高速写入能力可以确保数据被及时存储，避免了因存储速度慢而导致的卡顿或丢帧。尽管其性能不如UFS，但对于大部分日常应用（如社交媒体、网页浏览、轻度游戏），eMMC 5.1的性能已经足够满足流畅体验。同时，eMMC的低成本也使得手机厂商能够将手机定价更具竞争力，从而在中低端市场获得优势。

2. 智能电视和机顶盒

智能电视和机顶盒是eMMC芯片的另一个重要应用领域。这些设备需要存储操作系统、预装应用、流媒体缓存数据，有时还需要存储用户录制的电视节目。

• 案例分析： 一台智能电视通常会搭载一个基于Android或Linux的操作系统，这些系统文件被存储在eMMC芯片中。当用户打开电视时，系统会从eMMC中启动。KLMAG1JETD-B041的快速启动性能可以大大缩短电视的开机等待时间。当用户使用流媒体应用（如Netflix、YouTube）观看高清视频时，视频数据会被缓存在eMMC中，其高速读写能力可以保证视频的流畅播放，防止卡顿。此外，eMMC的低功耗特性对于电视这种需要长时间待机的设备也很重要，可以有效降低待机功耗。在一些支持录像功能的机顶盒中，eMMC芯片可以作为快速的存储介质，用于录制高清电视节目。

3. 车载信息娱乐系统

车载信息娱乐系统（IVI）对存储芯片的可靠性和温度范围有特殊要求，eMMC凭借其高可靠性和宽温特性成为该领域的理想选择。

• 案例分析： 在许多车载中控系统中，eMMC芯片被用于存储操作系统、导航地图数据、音频文件以及车辆日志。KLMAG1JETD-B041的宽温工作范围（-25℃至85℃）使得它能够在汽车内部的极端温度下稳定运行，无论是寒冷的冬天还是炎热的夏天。其高可靠性和内置的坏块管理功能，可以确保在车辆长期运行中数据的完整性和安全性。此外，eMMC的低功耗特性也符合汽车电子对能效的要求。随着智能汽车的发展，车载系统对存储性能和容量的要求也在不断提高，但对于许多基础款车型或功能相对简单的车载系统来说，eMMC仍然是一个非常好的解决方案。

4. 物联网（IoT）设备

各种物联网设备，如智能音箱、智能家居网关、工业控制器等，对存储芯片的需求各不相同，但eMMC因其高集成度和高可靠性而广受欢迎。

• 案例分析： 一个智能音箱需要存储操作系统、语音识别模型和一些用户设置。KLMAG1JETD-B041的16GB容量对于这些数据来说是充足的。其快速启动性能可以让智能音箱在断电后迅速恢复工作。在工业控制器中，eMMC需要存储控制程序、配置参数和实时采集的数据。这些数据通常需要长期、稳定地存储。KLMAG1JETD-B041的工业级温度范围和高可靠性，可以确保控制器在复杂的工业环境中稳定运行，避免因存储故障而导致的生产中断。

通过以上案例分析，我们可以看到KLMAG1JETD-B041不仅仅是一个抽象的技术产品，它已经深度融入到我们生活的方方面面。它以其独特的优势，在广阔的中低端市场和特定应用领域中，为各种电子设备提供了坚实的存储基础。其价值在于，它在性能、成本和可靠性之间取得了完美的平衡，使得制造商能够以更低的成本生产出功能强大、性能稳定的产品，从而推动了消费电子和物联网产业的快速发展。

KLMAG1JETD-B041的固件功能与数据安全

除了硬件规格和性能，KLMAG1JETD-B041的强大之处还在于其内部的固件功能。固件是eMMC控制器中的嵌入式软件，它负责管理闪存的所有底层操作，并提供一系列高级功能，这些功能对于提升芯片的可靠性、耐用性和数据安全至关重要。

1. 固件更新（Firmware Update）

eMMC 5.1标准支持Field Firmware Update（F-FWU），这是一项非常重要的功能。它允许设备制造商在产品出厂后通过软件方式来更新eMMC芯片的内部固件。这带来了巨大的灵活性和便利性。

• 优势： 如果eMMC固件存在bug，或者制造商开发出了更优化的算法（例如，更高效的磨损均衡算法、更强大的坏块管理），他们可以通过软件更新的方式将新固件推送给用户。这不仅可以修复潜在的问题，还可以提升芯片的性能和可靠性。这对于长期使用的设备（如智能电视、车载系统）来说尤其重要，因为这些设备的使用寿命通常比智能手机更长，需要持续的维护和升级。F-FWU功能使得KLMAG1JETD-B041能够随着时间的推移而“进化”，保持其最佳性能。

2. 磨损均衡与数据持久性

前面已经提到，磨损均衡（Wear Leveling）是eMMC控制器最核心的功能之一。KLMAG1JETD-B041的固件通过复杂的算法来管理NAND闪存的磨损。

• 原理： 控制器会维护一个映射表，将主机设备的逻辑地址映射到闪存的物理地址。当主机写入数据时，控制器会优先选择磨损度较低的物理块进行写入。同时，它会定期扫描不常被使用的静态数据块，并将其迁移到磨损度较高的块上，从而使得所有块的磨损程度尽可能均匀。这使得KLMAG1JETD-B041的擦写寿命得到了最大化，其耐用性也得到了显著提升。

3. 错误校验与数据完整性

eMMC控制器固件集成的**ECC（Error Correction Code）**引擎是保证数据完整性的最后一道防线。

• 原理： 当数据被写入闪存之前，ECC引擎会计算一个校验码并将其与数据一同存储。当数据被读取时，ECC引擎会再次进行校验。如果检测到数据位发生了少量错误（通常是单个或少数几个位），ECC引擎可以自动纠正这些错误，并将正确的数据返回给主机。对于无法纠正的严重错误，控制器会向主机报告错误，并尝试从备份区域恢复数据。这项功能使得KLMAG1JETD-B041能够在复杂的电磁环境和长期使用中，依然能够保持数据的高度完整性，防止数据损坏。

4. 安全功能：RPMB

KLMAG1JETD-B041作为eMMC 5.1标准成员，支持**Replay Protected Memory Block（RPMB）**功能。这是为移动设备提供数据安全的关键功能。

• 功能： RPMB是eMMC内部的一块物理隔离的存储区域，它通过硬件密钥和消息认证码（MAC）进行保护。只有获得授权的软件和主机设备才能访问这个区域，而且每次读写操作都需要进行身份验证。这使得RPMB成为存储敏感数据的理想场所，例如：

• 加密密钥： 用于设备加密、文件加密的密钥可以安全地存储在RPMB中。

• 数字版权管理（DRM）信息： 用于保护受版权保护的电影、音乐和游戏的密钥。

• 安全认证数据： 用于移动支付、身份验证的生物识别数据或安全令牌。

总结： KLMAG1JETD-B041的固件不仅仅是简单的驱动程序，它是一个高度智能、功能丰富的管理系统。它通过磨损均衡、坏块管理、ECC和F-FWU等功能，显著提升了芯片的可靠性、耐用性和可维护性。同时，通过支持RPMB等安全特性，它也为移动支付、数字版权等应用提供了坚实的数据安全保障。这些固件功能与强大的硬件规格相结合，共同构成了KLMAG1JETD-B041芯片的核心价值。
