LM1875替代TDA2030注意事项：深度技术解析与实践指导

在音频放大器设计领域，集成电路（IC）的选择对于最终音质、功率输出以及系统稳定性至关重要。LM1875和TDA2030是两款广受欢迎的单片音频功率放大器，常用于构建中小型音频系统，如桌面音响、有源扬声器、功放模块等。尽管它们在功能上具有一定的相似性，但在将TDA2030替换为LM1875时，需要考虑一系列关键因素，以确保替换的成功与性能的优化。本文将深入探讨LM1875替代TDA2030的各项注意事项，从电气特性、应用电路、散热管理到实际调试，提供详尽的技术解析与实践指导，旨在帮助工程师和爱好者实现无缝且高效的替换。

一、 LM1875与TDA2030的电气特性对比

在进行任何替代操作之前，全面理解两种IC的电气特性差异是基础。这些差异直接影响电源选择、外围元件参数以及最终的音频性能。

1.1 功率输出能力

LM1875和TDA2030在标称功率输出上存在显著差异。TDA2030通常在14V电源电压下，能够提供12W到14W的RMS功率输出到4欧姆负载，而LM1875在更高的电源电压（例如±25V）下，可以提供高达20W到30W的RMS功率输出到8欧姆负载。这意味着如果原TDA2030电路旨在提供较低功率输出，替换为LM1875可能会导致过大的功率储备，或需要调整电源电压以适应LM1875的更高功率潜力。反之，如果需要更大的功率输出，LM1875无疑是更优的选择，但这也要求电源系统能够提供更高的电压和更大的电流。因此，在替换时，首先要明确目标功率，并确保LM1875的工作条件能够满足或超越TDA2030原有的功率需求，同时避免不必要的过量设计。

1.2 工作电压范围

TDA2030的工作电压范围通常为单电源12V至36V，或双电源±6V至±18V。而LM1875的工作电压范围则更广，支持双电源±10V至±30V。这种电压范围的差异是替换时需要优先考虑的因素。如果原TDA2030电路使用单电源供电，那么替换为LM1875将需要对电源部分进行大幅改造，因为LM1875通常采用双电源供电以实现最佳性能。即使原电路采用双电源，也需要检查现有电源电压是否在LM1875的建议工作范围内。过低的电压会限制LM1875的功率输出，而过高的电压则可能导致芯片损坏。例如，如果原TDA2030工作在±12V，LM1875在相同电压下也能工作，但其最大输出功率会受到限制。若要充分发挥LM1875的潜力，通常需要提升电源电压至±20V或更高，但这又会牵涉到电源变压器、整流桥和滤波电容的重新选型。

1.3 失真度（THD+N）

在音频放大器中，失真度是衡量音质的关键指标。LM1875通常以其较低的失真度而闻名，尤其是在其额定功率输出范围内。TDA2030的失真度表现也相当不错，但相较于LM1875，在某些频率和功率水平下可能略高。对于追求高保真音质的应用，LM1875在失真方面的优势会更加明显。这意味着在替换后，如果设计得当，系统在音质表现上可能会有一定提升。然而，这种提升也依赖于整个电路的优化，包括输入信号质量、外围元件选择和布局。

1.4 转换速率（Slew Rate）

转换速率描述了放大器输出电压随时间变化的快慢，它影响着放大器对高频信号的瞬态响应能力。LM1875的转换速率通常高于TDA2030，这意味着它在处理高频音乐信号时，能够更好地还原细节，减少瞬态互调失真。对于需要良好高频响应的系统，LM1875在这方面具有优势。然而，过高的转换速率如果没有适当的反馈和补偿，也可能导致振荡，因此在电路设计中需要加以注意。

1.5 增益带宽积（Gain-Bandwidth Product, GBP）

增益带宽积是衡量放大器性能的另一个重要参数，它表示了在闭环增益为1时，放大器能够保持稳定增益的频率范围。LM1875通常具有更高的增益带宽积，这使其在更高频率下也能保持良好的增益稳定性，有利于音频信号的宽频放大。这对于需要高保真还原整个音频频谱的应用来说是一个优势。

1.6 输入阻抗

LM1875的输入阻抗通常较高，这使得它更容易与各种信号源匹配，而不会产生明显的负载效应。TDA2030的输入阻抗也足够高，但LM1875在某些应用中可能提供更好的前端兼容性。高输入阻抗意味着更小的信号源加载，有助于保持信号的完整性。

1.7 保护机制

现代音频放大器IC通常集成有多种保护机制，以提高系统的可靠性。LM1875和TDA2030都具备短路保护和热关断保护功能。短路保护可在输出端发生短路时防止芯片损坏，而热关断则在芯片温度过高时自动关闭输出，以避免过热损坏。在替换时，需要确保这些保护机制在新的电路中也能正常工作，并根据LM1875的特性进行适当调整（例如，LM1875的散热需求更高，热关断阈值可能更早触发）。

二、 应用电路的修改与优化

LM1875和TDA2030虽然都是音频功率放大器，但它们推荐的应用电路在细节上存在差异。直接“即插即用”的替换往往是不可行的，需要对原TDA2030的电路进行修改和优化。

2.1 电源部分的改造

正如前文所述，LM1875通常采用双电源供电，而TDA2030可以采用单电源或双电源。如果原TDA2030电路是单电源供电，那么替换为LM1875时，必须重新设计电源部分。这包括：

• 选择合适的电源变压器： 需要一个中心抽头的变压器，能够提供所需双电源电压（例如，AC 18V-0-18V或24V-0-24V）和足够的电流容量。电流容量的计算应考虑LM1875的最大输出功率和效率。

• 整流桥与滤波电容： 需要全波桥式整流电路，以及足够容量的滤波电容（通常每通道2200μF至10000μF或更大，取决于功率需求）来提供平滑的直流电压。电容的耐压值必须高于整流后的峰值电压。

• 接地： 双电源供电下，电源地线（0V）是整个电路的基准点，其布线至关重要，应采用星形接地或一点接地，以避免地环路和共模干扰。

即使原TDA2030电路是双电源供电，也需要检查电源电压是否适合LM1875。如果电源电压低于LM1875的推荐值，其输出功率将无法充分发挥；如果高于其最大允许值，则会损坏芯片。可能需要更换变压器和相应的整流滤波元件。

2.2 输入耦合与反馈网络

• 输入耦合电容： 音频放大器的输入端通常会有一个直流耦合电容，用于隔直流，防止前级直流电压影响放大器的工作点。LM1875和TDA2030的输入阻抗虽然有所差异，但通常0.47μF至2.2μF的无极性电容（例如MKP或MKT电容）即可满足需求。对于追求更好低频响应的系统，可以适当增加电容容量。

• 反馈电阻与增益设置： 音频放大器的增益由反馈电阻网络决定。TDA2030和LM1875的推荐增益通常在20倍到30倍之间，以保证稳定性和较低失真。在替换时，需要根据LM1875的数据手册，重新计算或调整反馈电阻（例如，R_f和R_g），以获得所需的闭环增益。例如，如果LM1875推荐的开环增益较高，为了保证稳定性，可能需要适当降低闭环增益。

• Zobel网络和R-C补偿： 输出端的Zobel网络（通常由一个电阻和一个电容串联组成）和R-C补偿网络（通常在反馈回路中）是确保放大器在高频和容性负载下稳定的关键。这些网络的值通常与负载特性和放大器自身的特性相关。尽管两种芯片可能都需要，但具体参数可能需要根据LM1875的数据手册进行微调，以防止高频振荡。例如，LM1875的转换速率和增益带宽积更高，可能需要更精细的补偿来确保稳定性。

2.3 抑制自激振荡的措施

由于LM1875的开环增益和转换速率通常高于TDA2030，它可能更容易发生高频自激振荡。为了抑制自激振荡，除了上述的Zobel网络和R-C补偿外，还需要注意以下几点：

• PCB布局： 良好的PCB布局是防止自激的关键。信号输入线应尽量短，远离强干扰源；大电流回路（电源到芯片、芯片到负载）应尽可能粗短，并采用星形接地，避免地线阻抗引起的问题；输入和输出信号线应避免平行走线，以减少耦合。

• 电源去耦： 在LM1875的电源引脚附近，应并联多个不同容量的去耦电容。通常使用100nF的陶瓷电容（用于高频去耦）和10μF至100μF的电解电容（用于低频去耦），这些电容应尽可能靠近芯片引脚放置。

• 输入串联电阻： 有时在输入端串联一个小电阻（几欧姆到几十欧姆），可以抑制射频干扰，并有助于稳定放大器。

2.4 直流伺服电路（可选）

TDA2030和LM1875在输出端都有一定的直流偏移。对于大多数音频应用来说，这个直流偏移可以通过输出耦合电容来阻隔。然而，如果追求极致的低频响应或直接耦合设计（无输出耦合电容），则可能需要引入直流伺服电路来精确控制输出的直流电位，使其接近零。LM1875的应用电路中通常不强制要求直流伺服，但如果原有TDA2030电路中有此设计，或在替换后发现有较大的直流输出，可以考虑保留或重新设计直流伺服电路。

三、 散热管理与物理尺寸

散热是功率放大器设计中至关重要的一环，直接影响芯片的稳定性和寿命。

3.1 散热需求差异

由于LM1875能够输出更高的功率，其在工作时产生的热量也远超TDA2030。这意味着LM1875对散热器的要求更高。如果直接沿用TDA2030的小型散热器，LM1875很可能会因为过热而触发热关断保护，甚至导致芯片永久性损坏。

3.2 散热器选型

在选择散热器时，需要根据LM1875的最大功耗（考虑最坏情况，例如最大输出功率、最低负载阻抗和最高环境温度）来计算所需的散热器热阻。通常，LM1875需要一个尺寸更大、散热鳍片面积更广、导热性能更好的散热器。如果原TDA2030散热器明显偏小，则必须更换。

3.3 导热措施

• 导热硅脂或导热垫片： 芯片与散热器之间必须涂抹导热硅脂或使用导热垫片，以填充接触面的微小空隙，提高热传导效率。

• 紧固： 芯片必须与散热器紧密固定，保证良好的物理接触。

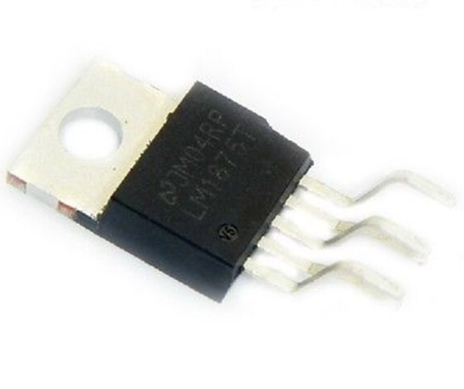

• 绝缘： LM1875通常是TO-220封装，其金属背板与输出端或负电源端连接，因此在固定到散热器时，必须使用绝缘垫片和绝缘螺套进行绝缘处理，以防止散热器带电或短路。

3.4 物理尺寸与引脚兼容性

LM1875和TDA2030虽然都采用TO-220或类似封装，但它们的引脚排列可能存在差异。在进行替换时，绝对不能直接将LM1875插入原TDA2030的插座或焊盘。必须仔细核对两者的数据手册，确认引脚功能和顺序。如果引脚不兼容，需要重新设计PCB布局或通过飞线等方式进行连接，但飞线会增加杂散电感，可能影响高频稳定性，因此尽量避免。最佳实践是根据LM1875重新设计PCB，以获得最佳性能和稳定性。

四、 调试与测试

替换完成后，需要进行一系列的调试与测试，以确保电路正常工作并达到预期性能。

4.1 初步检查

• 目视检查： 仔细检查所有元件是否正确安装、引脚是否焊接牢固、是否存在短路等。

• 电源检测： 在上电之前，使用万用表检查电源部分的输出电压是否正确，正负电源是否对称，以及是否存在短路。

• 直流偏置： 在不接输入信号和负载的情况下，测量LM1875输出端的直流电压。理想情况下，输出直流电压应接近0V（通常在±50mV以内），如果偏差过大，可能需要检查反馈回路或电源是否稳定。

4.2 信号测试

• 静态电流： 在不接输入信号和负载的情况下，测量LM1875的静态工作电流。如果电流过大，可能存在故障或振荡。

• 增益测试： 输入一个已知幅度的正弦信号（例如1kHz），测量输出信号的幅度，计算实际增益是否符合设计要求。

• 频率响应： 使用信号发生器产生不同频率的正弦信号，观察输出信号的波形和幅度，检查放大器在整个音频频段内的响应是否平坦，是否存在高频滚降或低频衰减。

• 失真测试： 如果条件允许，可以使用失真度仪测试LM1875的THD+N。在不同功率水平下测试，以了解其失真特性。

• 信噪比（SNR）测试： 在无输入信号的情况下，测量输出端的噪声电平，然后与满功率输出电平进行比较，计算信噪比。

4.3 稳定性测试

• 空载与带载： 在空载和接负载（例如4欧姆或8欧姆电阻）的情况下，观察输出波形，确保没有寄生振荡。

• 方波响应： 输入方波信号，观察输出波形是否平滑，是否存在过冲、振铃或尖峰，这些都可能表明稳定性问题。

• 长时间工作测试： 在最大功率输出下，让放大器长时间工作，监测LM1875的温度，确保散热器能够有效散热，芯片温度不会过高。如果触发热关断，需要改进散热设计。

4.4 听感测试

最终的评判标准是听感。连接音箱，播放不同类型的音乐，仔细聆听音质表现。注意是否有杂音、失真、低频量感不足或高频毛刺等问题。听感测试可以发现一些仪器难以量化的主观问题。

五、 总结与建议

将LM1875替代TDA2030并非简单的“插拔”操作，而是一个涉及电路原理、电源设计、散热管理、PCB布局和系统调试等多个方面的复杂工程。成功的替换需要充分理解两种芯片的特性差异，并根据LM1875的需求对原有电路进行全面的修改和优化。

核心注意事项总结：

1. 电源改造是首要任务： LM1875通常需要双电源供电，且电压范围更高，因此电源变压器、整流桥、滤波电容都可能需要更换。

2. 仔细核对引脚定义： LM1875和TDA2030的引脚功能和顺序可能不同，不能直接互换。

3. 重新设计或调整反馈网络： 根据LM1875的特性，调整反馈电阻以获得合适的增益并确保稳定性。

4. 强化散热设计： LM1875的功率更高，发热量更大，必须配备更大、更有效的散热器，并做好绝缘和导热措施。

5. 重视PCB布局： 良好的PCB布局是保证高频稳定性和抑制噪声的关键，尤其对于高增益、高转换速率的放大器更是如此。电源线、地线、信号线的布线应合理规划，避免地环路和信号耦合。

6. 充分的电源去耦： 在LM1875的电源引脚附近放置足量的去耦电容，以滤除高频噪声，提供稳定的本地电源。

7. 必要的保护措施： 确保Zobel网络和R-C补偿网络参数正确，以抑制高频振荡，保证容性负载下的稳定性。

8. 严格的调试与测试： 完成替换后，必须进行全面的电气参数测试、稳定性测试和听感测试，确保系统性能符合预期并稳定可靠。

建议：

• 参考官方数据手册： 始终以LM1875的官方数据手册作为设计依据，它包含了最准确的电气参数、推荐的应用电路和布局建议。

• 从小功率开始调试： 在初次上电调试时，可以先从较低的电源电压开始，逐渐升高，并密切监测芯片温度和输出波形，以防范潜在问题。

• 原型验证： 如果是重要的项目或没有经验，可以先搭建一个原型电路进行验证，确保设计无误后再进行最终的PCB制作。

• 考虑整机平衡： 替换LM1875可能会提升功率和音质，但也需要考虑与前级、音箱等其他组件的匹配。例如，LM1875的更高功率输出可能需要更高承受功率的音箱。

总而言之，LM1875替代TDA2030是一项具有挑战性但可行的任务。只要充分理解两种芯片的特性差异，并严格按照工程规范进行电路修改、散热设计和细致调试，就能成功实现替换，并有望获得更优异的音频性能。
