1N4007二极管中文资料：深入解析与应用指南

引言

在浩瀚的电子元器件世界中，二极管以其独特的单向导电性，扮演着不可或缺的角色。而在众多二极管型号中，1N4007无疑是最为普及和广泛应用的一款。它以其高耐压、中等电流承载能力、低成本和极高的可靠性，成为了电子工程师和爱好者们手中的“万金油”。从简单的电源整流到复杂的保护电路，1N4007的身影无处不在。

本篇文档旨在为读者提供一份关于1N4007二极管的全面、深入且详尽的中文资料。我们将从其最基本的概念入手，逐步剖析其电气特性、物理结构、工作原理，并详细探讨其在各种电路中的典型应用。此外，我们还将涉及1N4007的选型替代、常见故障分析以及测试方法，力求使读者对这款经典的二极管有一个透彻的理解，并能在实际应用中游刃有余。无论您是初学者还是经验丰富的工程师，相信这份资料都能为您带来价值。

1N4007二极管的基本概述

二极管的定义与功能

二极管是一种具有两个电极的半导体器件，主要功能是允许电流在一个方向（正向）流动，同时阻止电流在另一个方向（反向）流动。这种单向导电性使其成为电子电路中实现整流、开关、稳压、限幅、检波等多种功能的基础元件。

PN结原理

1N4007二极管的核心是PN结。PN结是由P型半导体和N型半导体在物理上紧密接触形成的一个界面。P型半导体中含有大量的空穴（带正电的载流子），N型半导体中含有大量的自由电子（带负电的载流子）。当P型和N型半导体接触时，由于载流子浓度梯度的存在，P区的空穴会扩散到N区，N区的电子会扩散到P区。这种扩散导致PN结界面附近形成一个电场，阻止进一步的扩散，从而形成一个耗尽区（也称空间电荷区），该区域内几乎没有自由载流子。

当二极管正向偏置（P区接电源正极，N区接电源负极）时，外加电场与PN结内建电场方向相反，削弱了耗尽区的电场。当外加电压达到一定阈值（通常为0.7V左右，硅二极管）时，耗尽区变窄，载流子能够跨越PN结形成正向电流。

当二极管反向偏置（P区接电源负极，N区接电源正极）时，外加电场与PN结内建电场方向相同，增强了耗尽区的电场。耗尽区变宽，阻止了载流子的流动，因此只有极小的反向漏电流流过。当反向电压增大到一定程度，会发生雪崩击穿或齐纳击穿，导致反向电流急剧增大，这通常是二极管的非正常工作状态，可能导致器件损坏。1N4007在正常工作时应避免反向击穿。

1N4007的型号命名规则

“1N”是JEDEC（联合电子器件工程委员会）对二极管的命名前缀，表示这是一个单结二极管。“4007”是其具体的型号代码。在1N400x系列中，最后的数字代表了二极管的最大反向峰值电压（PIV）等级。具体来说：

• 1N4001：PIV = 50V

• 1N4002：PIV = 100V

• 1N4003：PIV = 200V

• 1N4004：PIV = 400V

• 1N4005：PIV = 600V

• 1N4006：PIV = 800V

• 1N4007：PIV = 1000V

由此可见，1N4007是该系列中反向耐压最高的型号，能够承受高达1000伏特的峰值反向电压。这一特性使其在交流市电整流等高压应用中表现出色。

主要特性一览

1N4007作为通用整流二极管，具有以下几个核心特性：

• 高反向耐压： 1000V的峰值反向电压（PIV），使其适用于220V交流市电的整流电路。

• 中等正向电流： 额定平均正向电流为1A，足以满足大多数低功率电源和通用电子设备的需求。

• 低正向压降： 在额定电流下，正向压降通常在0.8V至1.1V之间，保证了较高的整流效率。

• 低反向漏电流： 在室温下，反向漏电流非常小，通常在微安级别，有效降低了反向损耗。

• 标准封装： 采用DO-41轴向引线封装，体积小巧，易于安装和焊接，兼容性强。

• 成本效益： 生产工艺成熟，成本低廉，是性价比极高的选择。

• 高可靠性： 经过严格的质量控制，具有良好的稳定性和长寿命。

这些特性共同构成了1N4007在电子设计中广泛应用的基础。

电气特性与参数详解

理解1N4007的电气特性是正确设计和使用电路的关键。以下是其主要参数的详细解析：

最大反向峰值电压 (Peak Inverse Voltage - PIV)

• 符号： 或 VRM


• 1N4007数值： 1000V

• 意义： 这是二极管在反向偏置状态下，能够承受的最高重复性非破坏性峰值电压。如果施加在二极管两端的反向电压超过这个值，二极管就有可能发生雪崩击穿，导致永久性损坏。对于1N4007而言，1000V的耐压使其能够安全地用于交流市电（如220V RMS，其峰值电压约为的整流电路中，并留有足够的安全裕度。在设计整流电路时，选择二极管的PIV至少应为输入交流电压峰值的1.5到2倍，以应对电网波动和浪涌。

最大正向平均电流 (Maximum Average Forward Current)

• 符号： IF(AV)


• 1N4007数值： 1A

• 意义： 这是二极管在指定环境温度下，能够连续通过的最大平均正向电流。如果通过二极管的平均电流超过这个值，二极管的结温会过高，可能导致热失控并损坏。在实际应用中，需要根据负载电流的大小来选择合适的二极管。对于1N4007的1A额定电流，意味着它适用于驱动大多数小功率设备，例如LED照明、小型电机、继电器线圈等。

• 散热考虑： 尽管1N4007的额定电流是1A，但在实际应用中，特别是在环境温度较高或电流接近额定值时，必须考虑散热问题。二极管在导通时会产生正向压降，导致功耗（P=VF×IF）。这些功耗会以热量的形式散发，使二极管的结温升高。如果结温超过其最大允许结温（通常为150°C或175°C），二极管的性能会下降，甚至损坏。在必要时，可以通过增加散热片或确保良好的空气流通来辅助散热，以降低结温，确保二极管的长期稳定工作。

最大正向浪涌电流 (Maximum Forward Surge Current)

• 符号： IFSM 或 IFM(surge)


• 1N4007数值： 通常为30A（对于8.3ms的半正弦波）

• 意义： 这是二极管在极短时间内（通常是一个或几个周期的交流电）能够承受的最大非重复性正向电流。这个参数对于电源启动时的冲击电流（例如电容充电电流）非常重要。在电源刚接通时，滤波电容会瞬间充电，产生一个很大的浪涌电流。1N4007的30A浪涌电流能力使其能够承受这种瞬时冲击而不会损坏。然而，这是一种非重复性额定值，不应在正常工作条件下频繁发生。

最大反向电流 (Maximum Reverse Current)

• 符号： IR


• 1N4007数值： 通常在5$muA至10mu$A之间（在额定反向电压和25°C下）

• 意义： 这是二极管在反向偏置状态下，当施加的反向电压小于PIV时，流过二极管的漏电流。理想的二极管在反向偏置时电流为零，但实际二极管由于半导体材料的固有特性和PN结界面的不完美，总会有微小的电流流过。这个电流通常非常小，在微安级别。然而，反向电流会随着温度的升高而显著增加，这在高温应用中需要特别注意，因为它会增加二极管的反向功耗。

正向压降 (Forward Voltage Drop)

• 符号： VF


• 1N4007数值： 通常在0.8V至1.1V之间（在1A正向电流和25°C下）

• 意义： 这是二极管在正向导通时，其两端的电压降。硅二极管的典型正向压降约为0.7V，但随着正向电流的增大，正向压降也会略微升高。对于1N4007，在1A电流下，其正向压降可能达到1.0V左右。这个压降会导致能量损耗，并以热量的形式散发。在设计低压电源或效率要求较高的电路时，需要考虑这个压降对输出电压和效率的影响。例如，在整流电路中，每通过一个二极管，输出电压就会损失一个VF。

反向恢复时间 (Reverse Recovery Time)

• 符号： trr


• 1N4007数值： 通常在2$mus至5mu$s之间

• 意义： 这是二极管从正向导通状态突然切换到反向截止状态时，从正向电流变为零开始，到反向电流衰减到规定值（通常是反向峰值电流的10%）所需的时间。当二极管从导通状态反向偏置时，PN结中储存的少数载流子需要一定时间才能复合或被清除，导致在短时间内出现一个反向电流尖峰。这个时间就是反向恢复时间。

• 高速开关应用中的重要性： 对于1N4007这类通用整流二极管，其反向恢复时间相对较长（微秒级别）。这意味着它不适合在高频开关电源或高速数字电路中作为开关元件使用，因为较长的$t_{rr}$会导致较大的开关损耗和噪声。在这些应用中，通常需要使用快恢复二极管（Fast Recovery Diode）或超快恢复二极管（Ultrafast Recovery Diode），它们具有纳秒级的反向恢复时间。

结电容 (Junction Capacitance)

• 符号： CJ


• 1N4007数值： 通常在15pF至50pF之间（在特定反向电压下）

• 意义： PN结在反向偏置时，耗尽区可以看作是一个介质，P区和N区可以看作是电容的两个极板，从而形成一个结电容。结电容的大小与反向电压、PN结面积和半导体材料特性有关。反向电压越高，耗尽区越宽，结电容越小。

• 影响： 在高频应用中，结电容会影响二极管的开关速度和高频特性，因为它需要充放电。对于1N4007这类低频整流二极管，结电容的影响通常可以忽略。但在射频（RF）或高速信号处理电路中，结电容可能成为一个关键参数。

工作温度范围 (Operating Temperature Range)

• 符号： TJ (结温), TSTG (存储温度)

• 1N4007数值： 通常为-55°C至+150°C或-65°C至+175°C（结温）

• 意义： 这是二极管能够正常工作并保持其电气参数在规定范围内的温度范围。二极管的性能，特别是反向漏电流和正向压降，都与温度密切相关。高温会导致反向漏电流显著增加，并可能加速器件老化。因此，在设计时必须确保二极管在最恶劣的工作条件下，其结温不会超过最大额定值。

功耗 (Power Dissipation)

• 符号： PD


• 意义： 二极管在工作时，由于正向导通时的压降和反向漏电流，会产生热量。总功耗是正向功耗和反向功耗的总和。

• 正向功耗： PF=VF×IF


• 反向功耗： PR=VR×IR


• 总功耗： PD=PF+PR


• 重要性： 功耗直接决定了二极管的温升。如果功耗过大，会导致结温超过最大允许值，从而损坏二极管。因此，在选择二极管时，不仅要考虑电流和电压额定值，还要计算其在实际工作条件下的功耗，并确保有足够的散热能力来维持结温在安全范围内。对于1N4007，在1A电流下，正向功耗约为1W左右，这需要通过其DO-41封装本身以及周围环境进行散热。

物理结构与封装

DO-41封装的特点

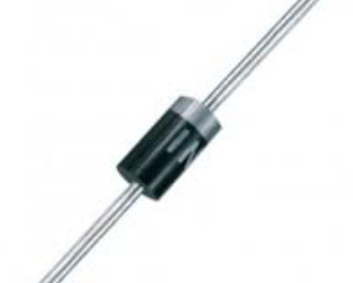

1N4007二极管通常采用DO-41（Diode Outline 41）轴向引线封装。这是一种非常常见的、成本效益高的封装形式，广泛应用于各种通用二极管和齐纳二极管。

• 结构： DO-41封装由一个圆柱形玻璃或塑料主体构成，两端引出金属引线。半导体芯片（PN结）被密封在主体内部，通常通过玻璃钝化层进行保护，以防止环境影响和提高可靠性。

• 尺寸： 这种封装的尺寸相对较小，通常长度在4.5mm至5.2mm之间，直径在2.0mm至2.7mm之间。引线直径通常为0.7mm至0.8mm。

• 散热： DO-41封装主要通过引线和封装体表面自然对流进行散热。对于1A的电流，通常不需要额外的散热片，但在高温环境或电流接近极限时，仍需注意通风。

• 安装： 轴向引线设计使其非常适合通过孔（Through-Hole）安装，可以直接插入印刷电路板（PCB）上的孔中进行焊接。它也常用于点对点接线或原型开发。

• 成本： 由于其简单的结构和成熟的制造工艺，DO-41封装的成本非常低廉，这也是1N4007能够如此普及的重要原因之一。

内部结构示意图

虽然我们无法直接看到1N4007的内部结构，但可以想象其核心是一个硅PN结。

• 硅芯片（Silicon Die）： 这是二极管的核心，由P型和N型半导体材料形成PN结。

• 金属触点（Metal Contacts）： 连接PN结的P区和N区，引出到外部引线。

• 玻璃钝化层（Glass Passivation）： 在PN结表面形成一层玻璃保护层，防止湿气、污染物侵入，并提高反向耐压和稳定性。

• 封装体（Encapsulation）： 通常是玻璃或环氧树脂，将硅芯片和内部连接线密封起来，提供机械保护和绝缘。

• 引线（Leads）： 连接到外部电路，通常由镀锡铜线制成。

引脚识别

二极管的两个引脚分别是阳极（Anode，A）和阴极（Cathode，K）。1N4007的封装上通常会有一个色环（通常是银色或白色）来标识阴极。

• 阳极（Anode，A）： 未标记色环的一端，对应PN结的P区。在正向偏置时，阳极接电源正极。

• 阴极（Cathode，K）： 标有色环的一端，对应PN结的N区。在正向偏置时，阴极接电源负极。

电流从阳极流入，从阴极流出。在电路图中，二极管的符号箭头方向指向阴极，表示电流的常规方向。

工作原理与伏安特性曲线

正向偏置

当1N4007的阳极接正电压，阴极接负电压，且外加电压大于其正向导通电压（通常约0.7V）时，二极管处于正向偏置状态。此时，PN结的耗尽区变窄，P区的空穴和N区的电子克服内建电场，大量扩散并复合，形成较大的正向电流。电流的大小随着外加正向电压的增加而呈指数级增长。

反向偏置

当1N4007的阳极接负电压，阴极接正电压时，二极管处于反向偏置状态。此时，外加电场增强了PN结的内建电场，耗尽区变宽，阻止了载流子的流动。理论上，此时没有电流流过，但实际上会有极小的反向漏电流（微安级）存在，这主要是由于少数载流子的漂移运动和PN结表面效应引起的。反向漏电流在一定范围内几乎不随反向电压的变化而变化，但会随温度升高而显著增大。

击穿现象

当反向电压持续增加，达到或超过二极管的最大反向峰值电压（PIV）时，二极管会发生击穿。击穿有两种主要类型：

• 雪崩击穿： 在高反向电压下，少数载流子在电场中获得足够的能量，与晶格原子碰撞，使其原子中的价电子脱离束缚，产生新的电子-空穴对。这些新产生的载流子又会加速并碰撞其他原子，形成连锁反应，导致反向电流急剧增大。雪崩击穿通常发生在PIV较高的二极管中，如1N4007。

• 齐纳击穿： 发生在反向电压较低、掺杂浓度较高的二极管中。强电场直接将价电子从原子中拉出，形成电子-空穴对。齐纳击穿是齐纳二极管（稳压二极管）的工作原理。

对于1N4007，反向击穿通常是破坏性的，会导致二极管永久损坏。因此，在电路设计中，必须确保施加在1N4007上的反向电压永远不会超过其1000V的PIV额定值。

详细的伏安特性曲线分析

二极管的伏安特性曲线（V-I Characteristic Curve）直观地展示了流过二极管的电流与其两端电压之间的关系。

• 第一象限（正向特性）：

• 当正向电压VF从0开始增加时，电流IF非常小，几乎为零。这是因为电压不足以克服PN结的内建电场。

• 当VF达到导通电压（或阈值电压，VTH，对于硅二极管约0.7V）时，二极管开始导通，电流IF开始急剧增加。

• 在导通区，电流与电压的关系呈指数增长。即使电压只有微小增加，电流也会大幅上升。这表明二极管在正向导通时具有非常低的动态电阻。

• 1N4007在1A正向电流下的正向压降通常在0.8V到1.1V之间，具体取决于制造工艺和温度。

• 第三象限（反向特性）：

• 当反向电压VR从0开始增加时，流过二极管的反向电流IR非常小，通常在微安级别。这个电流被称为反向饱和电流或漏电流。

• 在大部分反向电压范围内，IR几乎保持不变，直到反向电压接近击穿电压。

• 当反向电压达到击穿电压VBR（对于1N4007即1000V）时，反向电流会急剧增大。此时，二极管发生击穿，如果电流不受限制，二极管将会损坏。

理解这条曲线对于分析和设计二极管电路至关重要。它揭示了二极管的非线性特性，以及其在不同偏置条件下的行为。

应用领域

1N4007因其卓越的性能和成本效益，在各种电子电路中得到了广泛应用。以下是一些典型的应用场景：

整流电路 (Rectifier Circuits)

这是1N4007最主要的应用领域，用于将交流（AC）电能转换为直流（DC）电能。

• 半波整流：

• 原理： 只利用交流电的一个半周进行整流。当交流电压为正半周时，二极管导通，电流流过负载；当交流电压为负半周时，二极管截止，无电流流过负载。

• 优点： 电路简单，只需要一个二极管。

• 缺点： 效率低（只利用了一半的能量），输出脉动大，需要较大的滤波电容。

• 应用： 适用于对电源质量要求不高的简单应用，如一些小型充电器或指示灯电路。

• 1N4007适用性： 由于其1000V的耐压，足以应对220V市电的峰值电压（约311V），并留有安全裕度。

• 全波整流：

• 原理： 利用交流电的两个半周进行整流。常见的有中心抽头变压器全波整流和桥式整流。

• 优点： 效率高（利用了全部能量），输出脉动小，滤波效果好。

• 缺点： 中心抽头变压器全波整流需要一个带中心抽头的变压器和两个二极管，变压器成本较高；桥式整流需要四个二极管。

• 1N4007适用性： 在全波整流中，1N4007同样表现出色。

• 桥式整流：

• 原理： 这是最常用的全波整流方式，由四个二极管组成一个桥式结构。在交流电的正半周，两只对角二极管导通；在负半周，另外两只对角二极管导通，使电流始终以同一方向流过负载。

• 优点： 不需要中心抽头变压器，变压器利用率高，输出脉动小。

• 缺点： 需要四个二极管，正向压降损失是两个二极管的压降之和（约1.4V-2.2V）。

• 应用： 广泛应用于各种电源适配器、充电器、家用电器等。

• 1N4007适用性： 1N4007是桥式整流电路中二极管的理想选择，其高耐压和1A电流能力非常匹配。

• 滤波电路中的应用：

• 整流后的脉动直流电通常需要通过滤波电路（如电容滤波）来平滑，以获得更稳定的直流输出。1N4007作为整流元件，是滤波电路的前级。

续流二极管 (Freewheeling Diode)

• 原理： 当感性负载（如继电器线圈、电磁阀、电机）的供电突然中断时，由于电感的“惯性”作用，会产生一个与原电流方向相反的自感电动势，形成一个很大的反向电压尖峰。这个电压尖峰可能高达数百甚至上千伏，足以损坏驱动电路中的晶体管或集成电路。

• 应用： 1N4007作为续流二极管，与感性负载并联，方向与正常工作电流方向相反。当驱动电路断开时，感性负载产生的反向电动势会使1N4007导通，为感应电流提供一个通路，使其能量通过二极管和感性负载自身消耗掉，从而将电压尖峰箝位在一个较低的水平（二极管的正向压降），有效保护了驱动元件。

• 1N4007适用性： 1N4007的1000V耐压使其能够承受感性负载产生的较高反向电压尖峰，而1A的电流能力也足以处理大多数小型继电器或线圈的续流电流。

保护电路 (Protection Circuits)

1N4007的单向导电性使其成为理想的保护元件。

• 反向保护： 在电源输入端串联一个1N4007，可以防止电源极性接反时对电路造成损坏。如果电源极性接反，二极管将反向截止，阻止电流流入电路。虽然会有一个正向压降损失，但在许多应用中是可接受的。

• 过压保护： 结合齐纳二极管或瞬态电压抑制器（TVS），1N4007可以用于构建更复杂的过压保护电路。

• 电源防倒灌： 在多电源供电的系统中，可以使用1N4007来防止电流从一个电源倒灌到另一个电源，或防止电池反向充电。

箝位电路 (Clamping Circuits)

• 原理： 箝位电路用于将信号的峰值或谷值箝位到某个预设的电压水平。二极管的导通特性使其能够实现这一功能。

• 应用： 例如，在某些信号处理电路中，为了保护后续敏感元件，可以将信号的负半周箝位到0V或一个小的负电压，或将正半周箝位到电源电压。

• 1N4007适用性： 1N4007可以用于低频信号的箝位，但由于其反向恢复时间较长，不适合高频信号的精确箝位。

开关应用 (Switching Applications)

• 尽管1N4007的反向恢复时间相对较长，不适合高频开关，但在一些低频开关或直流开关应用中，它仍然可以作为简单的开关元件使用。例如，在一些简单的逻辑控制电路中，或者作为某个电源路径的通断控制。但需要注意的是，其开关速度远低于专门的开关二极管。

电源适配器与充电器

• 几乎所有的低功率电源适配器和充电器（如手机充电器、路由器电源、LED灯电源等）都离不开1N4007或其同系列二极管进行交流到直流的整流。它们通常采用桥式整流电路，将市电整流为脉动直流，再经过滤波、稳压等环节输出稳定的直流电。

家用电器

• 在各种家用电器中，如电视机、冰箱、洗衣机、微波炉、电饭煲等，1N4007常用于内部电源模块的整流部分，为控制电路和执行部件提供直流电源。

工业控制

• 在工业控制领域，1N4007也常用于控制板、传感器接口、继电器驱动电路等，进行电源整流、信号隔离或保护。

汽车电子

• 在汽车电子系统中，1N4007可能用于车载充电器、车灯控制、传感器电源等低功率应用中，进行整流和保护。

总而言之，1N4007以其通用性、可靠性和经济性，在电子行业的各个角落都发挥着举足轻重的作用，是名副其实的“基础元件”。

选型与替代

何时选择1N4007

选择1N4007通常基于以下几个关键考量：

• 电源整流： 当需要将交流市电（如220V/110V）整流为直流电，且负载电流在1A左右或以下时，1N4007是极佳的选择。其1000V的PIV足以提供足够的安全裕度。

• 低频应用： 如果电路的工作频率较低（通常低于几十kHz），且对二极管的反向恢复时间要求不高，1N4007是合适的。

• 成本敏感型设计： 在对成本有严格限制的项目中，1N4007以其极低的单价提供了高性价比的解决方案。

• 通用保护： 作为续流二极管、反向保护二极管或简单的箝位二极管，1N4007能够提供可靠的保护功能。

• 原型开发与教育： 由于其易于获取和使用，1N4007也是电子爱好者和学生进行实验和原型开发时的首选。

与1N4001-1N4006系列的区别

如前所述，1N400x系列的主要区别在于其最大反向峰值电压（PIV）。

• 1N4001 (50V) 到 1N4006 (800V)： 这些型号具有相同的正向电流（1A）和封装，但反向耐压逐渐升高。

• 1N4007 (1000V)： 是该系列中耐压最高的型号。

这意味着，如果您只需要50V或100V的耐压，理论上可以使用1N4001或1N4002。然而，由于1N4007的生产量巨大，成本与同系列低耐压型号相差无几，甚至有时更低，因此在实际采购和设计中，许多工程师倾向于直接使用1N4007，以简化物料清单（BOM），并为设计提供更大的耐压裕度，即使实际电路的反向电压远低于1000V。这种“高配低用”的策略在通用二极管的选择中非常普遍。

替代型号及考虑因素

尽管1N4007应用广泛，但在某些特定场景下，可能需要选择其他类型的二极管作为替代或升级。

• 肖特基二极管 (Schottky Diodes)：

• 特点： 具有非常低的正向压降（通常0.2V-0.4V）和极快的反向恢复时间（纳秒级，甚至可以认为是零）。

• 优点： 适用于高效率电源（减少正向导通损耗）、高频开关电源、DC-DC转换器等。

• 缺点： 反向耐压通常较低（很少超过200V），反向漏电流相对较大，成本较高。

• 何时替代1N4007： 当您需要更高的效率（尤其是在低压大电流应用中）或更快的开关速度时，可以考虑用肖特基二极管替代1N4007。但需要注意其较低的耐压。

• 快恢复二极管 (Fast Recovery Diodes)：

• 特点： 反向恢复时间比通用整流二极管短得多（几十纳秒到几百纳秒），正向压降与普通硅二极管相似。

• 优点： 适用于中高频开关电源、逆变器、感性负载的续流等对开关速度有要求的应用。

• 缺点： 成本高于通用二极管。

• 何时替代1N4007： 当1N4007的反向恢复时间成为限制因素（例如在高于几十kHz的开关频率下），导致开关损耗过大或产生不必要的噪声时，应考虑使用快恢复二极管。

• 超快恢复二极管 (Ultrafast Recovery Diodes)：

• 特点： 反向恢复时间极短（几纳秒到几十纳秒），比快恢复二极管更快。

• 优点： 适用于更高频率的开关电源、PFC（功率因数校正）电路等。

• 缺点： 成本更高。

• 何时替代1N4007： 在对开关速度有极致要求的高频电路中。

• 高电流整流二极管：

• 特点： 如果您的应用需要超过1A的电流，例如3A、5A甚至几十安培，则需要选择额定电流更高的整流二极管，如1N540x系列（3A）、FRx系列（快恢复大电流）等。这些二极管通常采用更大的封装（如DO-201AD、TO-220等），以提供更好的散热能力。

在选择替代型号时，除了上述电气参数，还需要考虑封装形式、成本、可靠性以及供应商的供货情况。始终建议查阅替代型号的详细数据手册，以确保其所有参数都满足您的设计要求。

故障与失效分析

尽管1N4007以其高可靠性著称，但在不当使用或极端条件下，仍然可能发生故障。了解常见的故障模式和原因，有助于进行故障排除和预防。

常见故障模式

二极管的常见故障模式主要有以下几种：

• 开路 (Open Circuit)：

• 现象： 二极管在正向和反向都表现为不导通，如同断开的导线。

• 原因： 通常是由于过大的电流导致内部连接线熔断、PN结烧毁或引线断裂。这可能是由于短路、负载过大或浪涌电流超出其承受能力所致。

• 短路 (Short Circuit)：

• 现象： 二极管在正向和反向都表现为导通，如同短路的导线。

• 原因： 最常见的原因是过压击穿（反向电压超过PIV）或过流导致PN结永久性损坏，形成低阻通路。长期过热也可能导致材料退化，最终短路。

• 漏电 (Leakage)：

• 现象： 二极管在反向偏置时，反向电流显著增大，远超数据手册规定的微安级。

• 原因： 通常是由于PN结受到轻微损伤（如轻微过压、静电放电ESD、或长期高温老化）导致其反向特性恶化。漏电的二极管在某些应用中可能仍能工作，但会增加功耗，降低效率，并可能影响电路的稳定性。

失效原因分析

导致1N4007失效的主要原因包括：

• 过压 (Overvoltage)：

• 反向过压： 这是导致1N4007失效的最常见原因之一。如果电路中出现瞬态高压尖峰（如雷击、开关感性负载产生的反电动势、电源波动等），且这些尖峰电压超过1N4007的1000V PIV，就会导致二极管反向击穿并可能永久损坏。

• 预防： 在设计时留足电压裕度，或在二极管两端并联TVS管、压敏电阻等瞬态抑制器件，以吸收过压能量。

• 过流 (Overcurrent)：

• 持续过流： 如果流过二极管的平均正向电流长期超过其1A的额定值，会导致二极管过热，结温持续升高，最终可能烧毁PN结或内部引线。

• 浪涌过流： 虽然1N4007具有30A的浪涌电流能力，但如果浪涌电流过大或持续时间过长，或者频繁发生，也可能导致二极管损坏。

• 预防： 根据实际负载电流选择合适额定电流的二极管，并考虑启动浪涌电流。必要时，增加保险丝或限流电阻。确保良好的散热条件。

• 过热 (Overheating)：

• 环境温度过高： 如果二极管工作在超出其额定工作温度范围的环境中，或者散热条件不佳，会导致结温升高。高温会加速半导体材料的老化，增加反向漏电流，并最终导致二极管性能下降或失效。

• 预防： 确保电路板布局合理，散热良好。在高温环境下，可能需要额外的散热措施。

• 静电放电 (ESD)：

• 虽然1N4007相对比较坚固，但在处理和安装过程中，过大的静电放电也可能对PN结造成微损伤，导致漏电或潜在失效。

• 预防： 在操作时采取防静电措施。

• 机械应力：

• 在焊接或安装过程中，对引线施加过大的机械应力，可能导致引线断裂或内部连接损坏。

• 预防： 遵循正确的焊接和安装规范。

在进行故障排除时，首先检查电源、负载和连接，然后使用万用表对二极管进行测试，以判断其是否开路、短路或漏电。

测试与测量

对1N4007二极管进行测试是判断其好坏和了解其特性的重要步骤。

使用万用表测试

最常用的方法是使用数字万用表的二极管测试档。

1. 准备： 将万用表旋钮拨到二极管档（通常有一个二极管符号）。

2. 正向测试：

• 将万用表的红表笔（正极）连接到二极管的阳极（无色环端）。

• 将万用表的黑表笔（负极）连接到二极管的阴极（有色环端）。

• 正常现象： 万用表会显示一个电压读数，通常在0.5V到0.8V之间。这个读数就是二极管的正向压降。如果显示为0L或无限大，则表示二极管开路。

3. 反向测试：

• 将万用表的红表笔（正极）连接到二极管的阴极（有色环端）。

• 将万用表的黑表笔（负极）连接到二极管的阳极（无色环端）。

• 正常现象： 万用表会显示0L或无限大（表示开路），因为二极管在反向偏置时应截止。如果显示一个很小的电阻值或接近0V的电压，则表示二极管短路或严重漏电。

• 总结： 一个好的1N4007二极管在正向测试时应显示一个约0.5V-0.8V的电压读数，在反向测试时应显示开路（0L或无限大）。

示波器测量

对于更深入的特性分析，例如反向恢复时间或在特定电路中的动态行为，可以使用示波器进行测量。这通常需要构建一个测试电路，模拟二极管的实际工作条件。

• 测量正向压降： 将示波器探头并联在二极管两端，在二极管导通时观察其电压波形。

• 测量反向恢复时间： 这需要一个专门的测试电路，通常包括一个快速开关，使二极管从正向导通迅速切换到反向截止。通过示波器观察二极管的反向电流波形（通常通过串联一个小电阻来测量电压降），可以测量从电流过零到反向电流衰减到规定值所需的时间。

环保与法规

随着全球对环境保护和可持续发展的日益关注，电子元器件的生产和使用也受到严格的法规限制。

RoHS指令 (Restriction of Hazardous Substances Directive)

• 内容： RoHS指令是欧盟制定的一项法规，旨在限制电子电气设备中某些有害物质的使用。这些物质包括铅（Pb）、汞（Hg）、镉（Cd）、六价铬（Cr(VI)）、多溴联苯（PBB）和多溴二苯醚（PBDE）。

• 1N4007与RoHS： 现代生产的1N4007二极管通常都符合RoHS指令，即它们是“无铅”产品。这意味着在制造过程中，不再使用含铅焊料，并且产品本身不含有害物质。

• 重要性： 对于出口到欧盟或其他有类似环保法规的国家和地区的产品，必须使用符合RoHS标准的元器件。

无铅工艺 (Lead-free Process)

• 背景： 为了符合RoHS指令，电子制造业普遍转向无铅工艺。这意味着在元器件的生产和组装过程中，不再使用含铅焊料。

• 1N4007的无铅化： 大多数主流制造商提供的1N4007都已实现无铅化。在购买时，可以通过产品型号后缀或数据手册中的标识来确认是否符合无铅标准。

• 对使用者的影响： 无铅焊料的熔点通常比传统含铅焊料高，因此在焊接无铅元器件时，可能需要调整焊接温度和时间。

总结与展望

1N4007的经典地位

1N4007二极管凭借其卓越的性能、极高的可靠性、低廉的成本和广泛的可用性，在电子工业中赢得了“经典”的地位。它几乎是所有电子工程师和爱好者入门级电源和通用电路设计的首选。其1000V的耐压和1A的电流能力使其成为交流市电整流的理想选择，而其作为续流二极管和保护二极管的功能也使其在各种感性负载和电源保护电路中不可或缺。尽管半导体技术日新月异，不断涌现出更高效、更快速的二极管，但1N4007在通用、低成本、低频应用领域的地位至今仍难以撼动。

未来发展趋势

虽然1N4007本身作为一款成熟产品，其基本特性不会有太大变化，但随着电子技术的发展，其应用环境和制造工艺可能会持续优化：

• 更高效率和更小封装： 尽管1N4007已经很小巧，但未来可能会有更小尺寸的封装形式出现，以适应更紧凑的电路板设计。同时，随着材料和工艺的改进，可能会在保持成本优势的同时，进一步优化其正向压降和反向漏电流，从而提高整流效率。

• 智能集成： 在一些复杂电源管理或模块化产品中，二极管可能会与其他功能（如控制芯片、保护电路）集成到更高级的芯片或模块中，简化设计并提高整体性能。

• 环保标准： 随着全球环保意识的增强，对电子元器件的环保要求将更加严格，无卤素、更低碳足迹的生产工艺将成为主流。

• 新材料的应用： 尽管硅基二极管仍将是主流，但碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体材料的发展，可能会在更高功率、更高频率的整流和开关应用中，提供远超硅基二极管的性能，但其成本目前仍远高于通用硅二极管。

总而言之，1N4007作为一款久经考验的电子元件，将继续在各种电子设备中发挥其基础而关键的作用。理解并掌握其特性，是每一位电子从业者的基本功。希望这份详尽的中文资料能为您在学习、设计和应用1N4007二极管时提供全面的帮助和指导。
