1N5408功率二极管深度解析

1N5408是一款广泛应用于各种电子电路中的标准硅整流二极管。它属于1N540x系列二极管中的一员，以其高反向电压承受能力和中等正向电流处理能力而闻名。理解其工作原理、电气特性以及在实际应用中的考量，对于工程师和电子爱好者来说都至关重要。

一、1N5408概述与基本原理

1. 1N5408的定义与定位

1N5408是一种通用的轴向引线硅整流二极管，封装形式通常为DO-201AD。它设计用于交流到直流的整流电路，在电源供应、电池充电器、逆变器以及各种需要将交流电转换为直流电或进行电流单向导通的应用中扮演着核心角色。在1N540x系列中，1N5408以其高达1000V的峰值反向电压（VRRM）和3A的平均正向电流（IO）脱颖而出，使其成为需要处理较高电压和电流的理想选择。与同系列的1N400x（如1N4007）相比，1N5408能够处理更大的电流，而与一些更高功率的肖特基二极管相比，它又在成本和反向漏电流方面具有优势。

2. 二极管的基本工作原理回顾

在深入了解1N5408之前，我们有必要回顾一下二极管的基本工作原理。二极管是一种两端电子元件，主要功能是允许电流在一个方向（正向）流动，同时阻止电流在另一个方向（反向）流动。这种单向导电性是二极管的核心特性，也是其在整流、开关和保护电路中发挥作用的基础。

二极管内部包含一个PN结，由P型半导体和N型半导体材料组成。当外部电压施加在PN结两端时，会发生以下两种情况：

• 正向偏置： 当P型材料连接到电源的正极，N型材料连接到电源的负极时，外部电场会削弱PN结内部的耗尽区，使得载流子（空穴和电子）能够跨越PN结，形成正向电流。当正向电压达到某个阈值（对于硅二极管约为0.7V）时，电流会迅速增大。这个阈值电压通常被称为正向压降（VF）。

• 反向偏置： 当P型材料连接到电源的负极，N型材料连接到电源的正极时，外部电场会扩大PN结内部的耗尽区，从而阻止载流子流动，使得电流极小（称为反向漏电流）。即使施加很高的反向电压，只要不超过二极管的峰值反向电压（VRRM），电流依然保持极小。一旦反向电压超过VRRM，二极管将发生击穿，导致大量电流通过，这可能损坏二极管。

1N5408作为一款整流二极管，其设计重点在于在高反向电压下保持良好的阻断特性，并在正向导通时具有相对较低的正向压降，以减少能量损耗。

二、1N5408的关键电气参数详解

理解1N5408的各项电气参数是正确选用和设计电路的关键。以下是1N5408最重要的一些参数及其含义：

1. 峰值反向重复电压 (VRRM)

定义： VRRM是二极管在反向偏置条件下能够承受的最大重复性电压，而不会导致击穿或永久性损坏。它是衡量二极管耐压能力的关键指标。1N5408的数值： 对于1N5408，VRRM通常为1000V。这意味着它可以在反向方向上承受高达1000伏特的电压而不发生击穿。这一高耐压能力使其适用于市电整流等高压应用。重要性： 在选择二极管时，VRRM必须远大于电路中可能出现的最高反向电压峰值，通常会留有足够的裕量（例如，选择VRRM是预期峰值反向电压的1.5到2倍）。如果VRRM被超过，二极管可能会发生雪崩击穿或齐纳击穿，导致其失效。

2. 平均正向整流电流 (IO)

定义： IO是指二极管在规定工作条件下（通常是50Hz或60Hz的正弦波，结温低于最大允许结温）能够持续通过的最大平均正向电流。它是衡量二极管电流处理能力的主要指标。1N5408的数值： 1N5408的IO通常为3A。这意味着在适当的散热条件下，它可以连续处理高达3安培的平均正向电流。重要性： 在设计电源电路时，必须确保流过1N5408的平均电流不超过其IO额定值。如果电流超过该值，二极管的结温将升高，可能导致热失控并最终损坏。实际应用中，通常会考虑负载类型、散热条件和环境温度，并对IO值进行降额使用。

3. 正向压降 (VF)

定义： VF是指在特定正向电流下，二极管两端产生的电压降。它是衡量二极管导通损耗的重要参数。1N5408的数值： 在标准测试条件（例如，当IF = 3A，TA = 25°C时），1N5408的正向压降VF通常约为1.0V到1.2V。这个值会随着正向电流和结温的变化而略有浮动。电流越大，VF越高；温度越高，VF略有下降。重要性： 正向压降直接影响电路的效率。在二极管导通时，VF乘以流过的电流就是二极管自身消耗的功率（PD = VF × IF）。在电源设计中，较低的VF可以减少功耗和发热，提高整体效率。因此，在选择二极管时，除了考虑电流和电压额定值外，VF也是一个重要的考量因素。

4. 反向漏电流 (IR)

定义： IR是指在二极管承受最大额定反向电压（VRRM）或指定反向电压时，流过二极管的极小电流。1N5408的数值： 在VRRM = 1000V和TA = 25°C的条件下，1N5408的反向漏电流IR通常在**10微安（μA）**级别。在较高的温度下，反向漏电流会显著增加。重要性： 尽管反向漏电流很小，但在某些高精度或低功耗应用中，其影响不容忽视。在电源切断或反向偏置时，过大的漏电流可能导致不必要的能量损耗或影响电路的稳定性。对于大多数常规整流应用而言，1N5408的漏电流处于可接受的水平。

5. 峰值正向浪涌电流 (IFSM)

定义： IFSM是指二极管在极短时间内（通常是一个或几个交流周期）能够承受的最大非重复性正向浪涌电流。这通常发生在电路启动瞬间或出现短路故障时。1N5408的数值： 1N5408的IFSM通常在200A到250A之间（对于一个8.3ms的正弦半波）。重要性： IFSM是二极管抗冲击能力的体现。在设计电源电路时，特别是带有容性负载的整流电路，上电瞬间会产生较大的浪涌电流，如果二极管的IFSM不足以承受，则可能导致二极管瞬间烧毁。选择具有足够IFSM的二极管可以有效提高电路的可靠性。

6. 结电容 (CJ)

定义： 结电容是PN结在反向偏置状态下表现出的电容特性。它由耗尽层中电荷的累积和释放引起。1N5408的数值： 1N5408的结电容通常在**几十到几百皮法（pF）**的范围内，具体数值会随反向电压和频率变化。重要性： 在高频应用中，结电容会影响二极管的开关速度。较大的结电容意味着在开关过程中需要更长的时间来充放电，从而限制了二极管的最高工作频率。对于1N5408这类标准整流二极管，其开关速度相对较慢，不适合用于高频开关电源或射频电路。

7. 反向恢复时间 (trr)

定义： trr是指二极管从正向导通状态切换到反向截止状态所需的时间。在反向偏置瞬间，由于PN结中存储的少数载流子需要一定时间才能复合消失，所以会有一个短暂的反向电流。1N5408的数值： 1N5408的trr通常在**数微秒（μs）**级别（例如，约30μs）。重要性： 反向恢复时间是影响二极管开关损耗和最高工作频率的关键参数。在开关电源等高频应用中，如果trr过长，会导致较大的开关损耗和EMI问题。然而，对于50Hz/60Hz的工频整流应用，1N5408的trr通常不是一个关键限制因素。对于需要快速开关的应用，通常会选择快速恢复二极管或肖特基二极管。

8. 最大结温 (TJmax) 与工作温度范围 (Topr)

定义： TJmax是二极管PN结所能承受的最高温度。如果结温超过此值，二极管可能发生永久性损坏。工作温度范围是指二极管能够正常工作的环境温度范围。1N5408的数值： 1N5408的TJmax通常为150°C或175°C。其工作温度范围通常为**-65°C至+175°C**。重要性： 热管理是所有功率电子元件设计的核心。二极管在导通时会产生热量（PD = VF × IF），这些热量必须有效地散发出去，以使结温保持在TJmax以下。在高温环境下或大电流应用中，可能需要额外的散热措施，如散热片。如果结温过高，除了可能导致二极管损坏外，还会使得其他电气参数（如反向漏电流）恶化，影响电路性能和可靠性。

三、1N5408的典型应用场景

1N5408凭借其可靠的性能和经济性，在众多电子产品中扮演着重要的角色。以下是一些典型的应用场景：

1. 交流-直流电源整流

这是1N5408最主要的应用。它常被用于将市电（交流电）转换为低压直流电，为各种电子设备供电。

• 半波整流： 最简单的整流电路，只利用交流电的一个半周期进行整流。效率较低，输出脉动大。1N5408可作为单个整流元件。

• 全波桥式整流： 这是最常见的整流方式，通过四颗二极管（如四个1N5408）组成的电桥，可以利用交流电的两个半周期进行整流，效率更高，输出脉动更小。在大多数家用电器、工业控制系统和电池充电器中，都能看到桥式整流电路的身影。1N5408的1000V耐压能力使其能够轻松应对220V甚至240V市电的峰值电压。

• 电源适配器与充电器： 大部分手机充电器、笔记本电脑适配器以及其他小型电子设备的电源模块都会使用整流二极管，其中1N5408因其可靠性和成本效益而常被选用。

2. 反向极性保护

为了防止电源连接错误导致电路损坏，1N5408可以串联在电源输入端，作为反向极性保护二极管。

• 工作原理： 当电源极性正确时，二极管正向导通，允许电流流向负载。当电源极性接反时，二极管处于反向偏置状态，阻止电流通过，从而保护下游敏感电路免受反向电压的损害。

• 应用示例： 在汽车电子、电池供电设备和一些工业控制板中，这种保护机制非常常见。虽然会引入0.7V到1.2V的正向压降，但在保护昂贵电路方面，这种损耗是值得的。

3. 续流二极管

在感性负载（如继电器线圈、电磁阀、电机）驱动电路中，1N5408常被用作续流二极管。

• 工作原理： 当驱动感性负载的开关（如晶体管或MOSFET）断开时，感性负载会产生一个反向的自感电动势（反向电压尖峰），其电压可能非常高，足以损坏开关元件。续流二极管与感性负载并联，并反向连接。当开关断开时，二极管提供一个低阻抗通路，让感应电流通过自身形成回路，将能量消耗掉，从而钳位住电压尖峰，保护开关元件。

• 应用示例： 继电器驱动电路、电机驱动电路、电磁阀驱动电路等。1N5408的3A电流能力使其能够应对中等功率感性负载的续流需求。

4. 缓冲与钳位电路

在某些应用中，1N5408可以用于缓冲电路或电压钳位电路，以限制电压幅值或吸收瞬态能量。

• 电压钳位： 结合电阻或其他元件，1N5408可以将电路中的某个点的电压钳位在特定水平，防止电压过高损坏后续电路。

• 瞬态抑制： 虽然不是专业的瞬态电压抑制器（TVS），但在一些非关键应用中，1N5408可以在一定程度上吸收瞬态电压尖峰。

5. 倍压电路

在直流高压电源中，倍压电路是一种常用的方法。1N5408可以与其他电容器和二极管组合，构成倍压器，将较低的交流电压提升到更高的直流电压。

• 工作原理： 倍压器利用二极管的单向导电性和电容器的充放电特性，通过多个级联的整流和储能单元，将输入交流电压的峰值电压进行倍增。

• 应用示例： 阴极射线管（CRT）电视机、X射线设备、高压发生器等领域。

四、1N5408的封装与物理特性

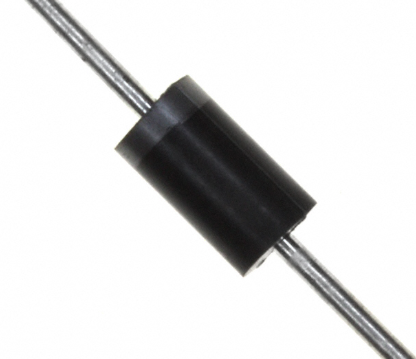

1N5408通常采用DO-201AD轴向引线封装。

• 尺寸： 这种封装具有圆柱形本体和两根轴向引线，便于通过孔安装（Through-Hole Mounting）在印刷电路板（PCB）上。DO-201AD封装相对较大，比常见的1N400x系列使用的DO-41封装要大，这使得它能够更好地散热，以支持更高的电流处理能力。

• 引线： 引线通常由镀锡铜线制成，具有良好的可焊性。

• 标记： 二极管的型号（如“1N5408”）通常印在本体上，并且会有一个色带（通常是灰色或白色）标记二极管的**阴极（Cathode）**端。在电路图中，二极管的箭头指向阴极。正确的极性连接对于二极管的正常工作至关重要。

物理特性考虑：

• 散热： 尽管DO-201AD封装比小功率二极管更大，但在大电流工作时，1N5408仍然会产生显著的热量。如果工作电流接近其额定值或环境温度较高，可能需要通过增加引线长度、增加PCB铜箔面积或加装散热片来辅助散热，以防止结温超过最大允许值。

• 机械稳定性： 轴向引线元件在振动或冲击环境下可能需要适当的机械固定，以确保其在PCB上的稳固性。

五、1N5408的选用与替代考量

在选用1N5408或寻找其替代品时，需要综合考虑多个因素：

1. 选用考量

• 电压裕量： 确保二极管的VRRM远大于电路中可能出现的最高反向电压峰值。

• 电流裕量： 确保二极管的IO大于负载所需的平均电流，并根据散热条件和环境温度进行适当降额。同时，IFSM必须能承受电路的启动浪涌电流。

• 功耗与散热： 计算二极管的正向功耗（PD = VF × IO），并确保在最坏工作条件下（最高环境温度，最大电流）结温TJ不超过TJmax。必要时采取散热措施。

• 开关速度： 对于工频整流，1N5408的开关速度足够。但对于高频开关电源或需要快速响应的电路，应考虑使用快速恢复二极管（如UF540x系列）或肖特基二极管。

• 成本与可用性： 1N5408是一种非常常见且成本效益高的元件，易于采购。

2. 替代考量

如果1N5408不适用或需要寻找替代品，可以考虑以下几种类型：

• 同系列二极管：

• 1N5400-1N5407： 这些二极管与1N5408具有相同的平均正向电流（3A），但VRRM不同。例如，1N5400的VRRM为50V，1N5407的VRRM为800V。如果所需耐压低于1000V，可以使用这些型号以节省成本。

• 更大电流的整流二极管：

• 6A/8A/10A系列二极管（如6A10, 8A10, 10A10）： 如果需要处理更大的平均电流，可以选择这些更高电流等级的轴向引线整流二极管。它们通常采用更大的封装（如R-6），以支持更好的散热。

• 快速恢复二极管 (Fast Recovery Diodes)：

• UF540x系列 (如UF5408)： 如果电路工作频率较高，且1N5408的反向恢复时间过长导致效率下降或EMI问题，则UF5408是1N5408的直接快速恢复替代品。UF5408具有相同的电压和电流额定值，但trr显著降低（通常在数百纳秒甚至更低）。

• 肖特基二极管 (Schottky Diodes)：

• 肖特基二极管具有非常低的正向压降（0.3V-0.6V）和极快的开关速度（极短的trr）。它们在高频开关电源中表现优异，能显著提高效率。然而，肖特基二极管的缺点是反向漏电流通常较大，且反向电压额定值相对较低（很少超过200V）。因此，它们不适合高压整流应用。

• 整流桥 (Bridge Rectifiers)：

• 对于四二极管全波整流应用，直接使用集成化的整流桥（如KBPCxx10系列，其中xx代表电流等级，10代表1000V耐压）会更加方便，可以简化PCB布局和元件数量。这些整流桥内部集成了四个整流二极管，通常也有不同的电流和电压等级可供选择。

六、1N5408在电路设计中的注意事项

在将1N5408集成到实际电路中时，除了考虑上述参数外，还有一些关键的设计实践和注意事项：

1. 散热管理

• 功耗计算： 在设计初期，估算二极管在最坏情况下的功耗。功耗（PD）主要来源于正向导通损耗：PD=VF×IAVG (平均功耗) 或者 PD=VF×IF+IR×VR (瞬时功耗，其中反向漏电流功耗通常可忽略)。

• 热阻： 查阅二极管数据手册中的热阻参数（如$R_{ heta JA}$结到环境热阻，$R_{ heta JL}$结到引线热阻）。结合环境温度和允许的最大结温，计算二极管可以安全耗散的最大功率。如果计算出的功耗超过此值，则需要采取散热措施。

• 散热片： 对于大电流应用，考虑为1N5408添加散热片。DO-201AD封装可以通过引线焊盘传导热量到PCB，或通过引线直接连接到散热片。

• PCB布局： 在PCB布局时，应为二极管提供足够的铜箔面积作为散热通路。避免将发热元件紧密放置在一起，以防止热量累积。

2. 浪涌电流保护

• RC缓冲电路： 在某些感性负载或长传输线的电路中，为了抑制开关瞬态引起的电压或电流尖峰，可以考虑在二极管两端并联RC缓冲电路（Snubber Circuit）。这有助于吸收部分瞬态能量，保护二极管。

• 保险丝与断路器： 为了保护二极管和整个电路免受过流或短路的影响，在电源输入端应设置适当的保险丝或断路器。确保保险丝的额定电流与二极管的IFSM和IO相匹配，以便在故障时及时熔断。

• 启动电流限制： 对于大容量电容负载的整流电路，上电瞬间会产生非常大的充电浪涌电流。可以通过串联限流电阻或使用NTC热敏电阻来限制启动电流，从而保护1N5408免受过大浪涌电流的冲击。

3. 反向恢复效应

• 高频考量： 尽管1N5408主要用于工频整流，但在某些低频开关应用中，如果开关速度相对较快，其反向恢复时间可能导致瞬态反向电流和电压尖峰，产生额外的开关损耗和EMI。在这种情况下，可以考虑在二极管两端并联一个小的电容（几pF到几十pF）来旁路一部分高频噪声，或者直接升级到快速恢复二极管。

4. 噪声与EMI

• 整流噪声： 整流二极管在导通和关断过程中会产生谐波和高频噪声，尤其是在反向恢复期间。这些噪声可能通过传导或辐射对其他电路产生干扰（EMI）。

• 滤波： 在整流输出端通常会使用大容量的电解电容进行滤波，以平滑直流输出，并吸收部分高频噪声。在某些对噪声敏感的应用中，可能还需要结合LC滤波器或其他EMC措施。

5. 可靠性与寿命

• 降额使用： 为了确保长期可靠性，通常建议对二极管的电压、电流和温度额定值进行降额使用。例如，在实际应用中，峰值反向电压不应超过VRRM的80%，平均正向电流不应超过IO的70%等。

• 环境因素： 考虑二极管所处的工作环境，如湿度、腐蚀性气体、振动等，这些因素都可能影响二极管的寿命和性能。

• 供应商选择： 选择信誉良好的二极管供应商，确保产品质量和一致性。

七、1N5408与未来技术发展趋势

尽管1N5408是一种成熟且广泛使用的元件，但半导体技术仍在不断进步。未来的发展趋势可能会对传统二极管的应用产生影响：

• 碳化硅 (SiC) 和氮化镓 (GaN) 二极管： 这些宽禁带半导体材料制造的二极管具有更低的VF、更快的开关速度、更高的耐温能力和更小的反向恢复电流。它们在高频、高功率密度应用中显示出巨大潜力，尽管目前成本较高，但随着技术成熟和规模生产，未来可能会在更多领域替代传统的硅二极管。

• 集成化与模块化： 随着系统集成度的提高，更多的二极管功能可能会被集成到更复杂的电源管理IC或模块中，以简化设计和提高效率。

• 智能化： 未来的电源管理可能会更加智能化，二极管本身可能不会变得“智能”，但其工作状态和参数可能会被更精确地监测和控制，以优化整体系统性能。

尽管有这些新兴技术，像1N5408这样的标准硅整流二极管在成本敏感、工频整流和中低功率应用中仍将长期保持其重要地位。其简单、可靠和经济的特性，使得它成为许多电子产品不可或缺的基础元件。
