在数字电子领域，74HC595 系列移位寄存器因其在扩展微控制器I/O端口方面的强大功能而广受欢迎。然而，许多人在选择或讨论这个芯片时，会遇到 74HC595N 和 74HC595 这两种型号，并对其间的区别感到困惑。本文将深入探讨这两者之间的细微差异，并通过详尽的分析，阐明它们在封装、命名约定以及实际应用中的考量，帮助读者更好地理解和选择适合自己项目的芯片。

74HC595系列概述

首先，让我们来回顾一下74HC595芯片本身。74HC595是一款8位串行输入、并行输出的移位寄存器，带有一个存储寄存器和一个三态输出。它的主要功能是将串行数据转换为并行数据输出，从而有效地扩展了微控制器的输出引脚。这在驱动多个LED、七段数码管、LCD显示器或其他需要大量并行输出的设备时非常有用，因为它可以通过仅占用微控制器的少量引脚（通常是3个：数据、时钟和锁存）来控制更多的输出。

该芯片内部包含一个8位移位寄存器和一个8位数据存储寄存器。数据通过串行数据输入引脚（DS）逐位移入移位寄存器，每次移位都由移位寄存器时钟（SHCP）的上升沿触发。当所有8位数据都移入后，可以通过存储寄存器时钟（STCP）的上升沿将移位寄存器中的数据并行地加载到存储寄存器中。一旦数据加载到存储寄存器，它就会立即在并行输出引脚（Q0-Q7）上显示出来。此外，芯片还提供一个串行数据输出引脚（Q7'），允许将多个74HC595芯片级联，以进一步扩展输出能力。清零引脚（MR）用于清除移位寄存器中的数据，而输出使能引脚（OE）则用于控制并行输出的启用或禁用，当OE为高电平时，并行输出处于高阻态。

74HC595属于HC（High-speed CMOS）逻辑系列，这意味着它结合了CMOS技术的低功耗特性和LSTTL（Low-power Schottky TTL）的传输速度。这使得它在各种应用中都非常高效和灵活，无论是电池供电的便携设备还是需要较快响应速度的工业控制系统，74HC595都能提供可靠的性能。它的供电电压范围通常为2V到6V，这使得它能够兼容大多数微控制器和数字逻辑电路的工作电压。其广泛的应用范围涵盖了LED矩阵显示、数码管驱动、继电器控制、步进电机控制以及任何需要扩展输出端口的场合。

“N”后缀的含义解析

现在，我们来揭示 74HC595N 中的“N”所代表的含义。在集成电路的命名规范中，特别是对于传统DIP（Dual In-line Package）封装的芯片，后缀通常表示其封装类型。对于TI（德州仪器）等主要制造商生产的74HC系列芯片，“N”后缀通常表示该芯片采用的是DIP封装。

DIP封装是一种非常常见的直插式封装，其特点是芯片的引脚呈两排平行排列，可以直接插入到面包板、焊板或者DIP插座中。这种封装形式因为其易于原型设计、手工焊接以及在测试和维修过程中的便利性而广受欢迎。它的缺点在于封装体积相对较大，不适合高密度集成电路板的设计，尤其是在对空间有严格要求的现代电子产品中。DIP封装的芯片通常在引脚之间有标准的间距，例如2.54毫米（100密耳），这使得它们能够与标准的孔径板兼容。

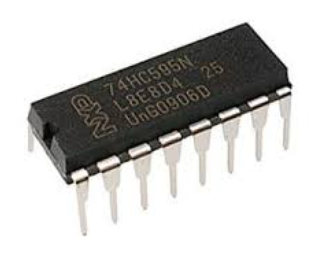

因此，当我们看到 74HC595N 时，我们可以立即推断出这是一款采用 DIP封装 的74HC595芯片。这意味着它有传统的直插引脚，适合在原型开发、学习套件或空间要求不那么严格的应用中使用。DIP封装的另一个特点是其较好的散热性能，因为引脚之间的空间相对较大，可以提供更好的空气流通。此外，由于其成熟的制造工艺，DIP封装的芯片通常成本较低，这对于预算有限的项目来说是一个优势。

74HC595：更广义的命名与封装多样性

与 74HC595N 相比，74HC595 这个名称本身则显得更为广义。它仅仅指代了74HC595这个集成电路的功能和型号，而没有具体指明其封装类型。这意味着，当人们提到 74HC595 时，他们可能是在指代任何一种封装形式的74HC595芯片。

在实际生产中，为了适应不同应用的需求，74HC595系列芯片会被封装成多种不同的形式。除了上述的DIP封装（通常用“N”表示），常见的封装类型还包括：

• SOP（Small Outline Package）或SOIC（Small Outline Integrated Circuit）：这是一种表面贴装技术（SMT）封装，引脚从封装两侧引出并向外弯曲。SOP/SOIC封装的体积比DIP小得多，因此在空间受限的应用中非常受欢迎。它们需要通过表面贴装技术焊接在PCB（印刷电路板）上，不适合手工焊接，但非常适合自动化生产。SOP封装的变体很多，例如SSOP（Shrink Small Outline Package）、TSSOP（Thin Shrink Small Outline Package）等，它们在引脚间距和封装厚度上有所不同，以满足更小尺寸的需求。

• QSOP（Quarter-size Small Outline Package）或TSSOP：这些是SOP/SOIC的进一步小型化版本，引脚间距更小，封装尺寸更紧凑。它们通常用于对空间要求极高的便携式设备和消费电子产品中。

• QFN（Quad Flat No-leads）：这是一种无引脚的表面贴装封装，引脚被设计在封装的底部，通过焊盘与PCB连接。QFN封装的特点是体积非常小，散热性能好，但焊接难度较大，通常需要专业的焊接设备。

因此，当产品规格或数据手册上只写 74HC595 而没有具体后缀时，我们需要根据上下文或制造商的产品型号列表来确定其具体的封装类型。例如，TI的74HC595可能有很多后缀，如SN74HC595N（DIP）、SN74HC595DR（SOP）、SN74HC595PW（TSSOP）等。不同的制造商也可能有自己的封装命名约定，但核心的芯片功能是相同的。

核心功能与电气特性：两者无本质区别

理解了封装的差异后，一个关键的问题浮现出来：74HC595N 和 74HC595 在核心功能和电气特性上是否存在差异？答案是：在核心功能和电气特性层面，它们是完全相同的。

无论是74HC595N（DIP封装）还是其他封装形式的74HC595，它们都共享相同的内部电路设计、逻辑功能和电气参数。这意味着它们都具备8位串行输入、并行输出、存储寄存器、三态输出、清零功能以及串行级联输出等特性。它们的工作电压范围（通常为2V至6V）、最大工作频率、输出电流能力、输入高/低电平阈值、传播延迟以及功耗等关键电气参数，都将遵循74HC595系列的数据手册规范。

制造商在生产不同封装的74HC595芯片时，会在同一个晶圆上生产出相同的裸芯片（die）。然后，这些裸芯片会被切割下来，并分别安装到不同的封装外壳中。因此，无论最终的封装形式是DIP、SOP还是其他，内部的硅片都是一致的。这保证了不同封装形式的74HC595在电气行为上的统一性。

所以，从纯粹的功能性角度来看，选择74HC595N还是其他封装的74HC595，并不会影响你的电路设计逻辑或者芯片的性能参数。真正影响你选择的因素在于你的应用场景、生产方式以及对空间和成本的考量。

选择考量：何时选择“N”后缀？何时选择其他？

既然核心功能和电气特性没有差异，那么在实际项目中，我们应该如何选择呢？这主要取决于以下几个方面的考量：

1. 原型开发与学习

对于原型开发、教育用途或个人兴趣项目，74HC595N（DIP封装）无疑是最佳选择。

• 易于插拔和接线：DIP封装的引脚可以直接插入面包板，方便进行电路搭建和修改，无需焊接。这对于初学者来说非常友好，可以快速验证电路概念。

• 方便调试和测量：直插式的引脚使得使用示波器、万用表等测试设备进行信号测量和故障排除变得非常容易。

• 手工焊接友好：即使需要焊接，DIP封装也比表面贴装器件更容易手工焊接，对焊接技能要求较低。

• 成本效益：通常情况下，DIP封装的芯片在小批量购买时价格更为亲民。

因此，如果你正在学习数字电路、进行个人项目、或者只是需要快速搭建一个实验电路，74HC595N将会是你的首选。

2. 批量生产与空间限制

对于大规模生产、对产品体积有严格要求或追求高集成度的应用，表面贴装封装（如SOP、TSSOP、QFN等）的74HC595 是更好的选择。

• 节省空间：SMT封装的芯片体积显著小于DIP封装，可以有效缩小PCB尺寸，从而使最终产品更加紧凑和便携。这对于智能穿戴设备、手机、小型家电等产品至关重要。

• 自动化生产：SMT封装的芯片更适合使用贴片机进行自动化焊接，提高了生产效率和一致性，降低了人工成本，尤其是在大批量生产中。

• 更好的电气性能（某些情况下）：由于引脚更短，SMT封装的寄生电感和电容通常较小，这在某些高频应用中可能会提供略微更好的信号完整性。

• 散热考量：虽然DIP封装散热性好，但QFN等无引脚封装通过底部的焊盘与PCB连接，能提供非常高效的散热路径，这在高功耗的应用中是一个优势。

如果你是一个硬件工程师，正在为一款即将量产的产品设计电路板，那么你很可能会选择SOP、TSSOP或QFN封装的74HC595，因为它更符合现代电子产品的设计和生产趋势。

3. 兼容性与供应链

在选择时，还需要考虑兼容性和供应链问题。

• 引脚间距和布局：不同封装的引脚间距和布局完全不同。如果你的PCB已经设计好了DIP封装的焊盘，那么你只能使用DIP封装的芯片；反之亦然。在设计PCB时，必须提前确定好所使用的封装类型。

• 供货情况：有时特定封装的芯片可能存在供货紧张的情况。在设计初期，最好查询一下你所需封装芯片的供货情况，并考虑备选方案。

• 制造商命名约定：如前所述，不同制造商可能对相同封装类型使用不同的后缀。例如，ON Semiconductor（安森美）的DIP封装可能用“P”后缀，而NXP（恩智浦）可能用“N”或“P”。在购买时，务必对照具体制造商的产品型号和数据手册。

案例分析：从原型到产品

为了更直观地理解这种选择过程，我们来看一个实际的案例。

假设你正在开发一个基于Arduino控制的LED点阵显示屏。

原型开发阶段：

在初期，为了快速验证代码逻辑和硬件连接，你可能会选择购买一块Arduino开发板和几片74HC595N芯片。你将74HC595N直接插在面包板上，使用杜邦线连接Arduino和LED点阵模块。这种方式的优点是：

• 快速迭代：你可以随意插拔芯片和导线，调整电路布局，快速测试不同的连接方式。

• 易于学习：对于初学者来说，DIP封装的直观性有助于理解芯片的引脚功能和工作原理。

• 成本低廉：面包板和DIP封装的芯片价格相对较低，适合个人实验。

在这个阶段，你可能不需要考虑太多关于空间或大规模生产的问题，重点在于验证功能。

产品化阶段：

经过原型验证，你的LED点阵显示屏工作正常，现在你决定将其作为一个产品推向市场。这时，你就需要考虑产品的体积、外观和生产成本。

• 你可能会选择设计一块定制的PCB。为了使产品更小巧、更美观，你很可能会选择使用SOP或TSSOP封装的74HC595。这些表面贴装器件能够被贴片机自动焊接，大大提高了生产效率。

• PCB设计软件中，你需要选择相应的封装库，确保芯片的焊盘尺寸和引脚间距与实际芯片匹配。

• 焊接完成后，整个产品可以做得非常紧凑，易于集成到各种外壳中。

在这个阶段，虽然芯片的内部功能与原型阶段的74HC595N完全相同，但其物理封装形式已经发生了根本性变化，以适应商业化生产的需求。

总结与展望

综上所述，74HC595N 和 74HC595 的核心功能和电气特性是完全相同的。它们之间的唯一区别在于封装类型：

• 74HC595N：特指采用 DIP（Dual In-line Package）直插封装 的74HC595芯片。这种封装易于原型开发、手工焊接和调试，适合教育、个人项目和小批量生产。

• 74HC595：这是一个更广义的术语，指代74HC595芯片本身，其封装形式可以是DIP、SOP、SOIC、TSSOP、QFN等多种类型。具体是哪种封装，需要根据制造商的产品型号后缀或数据手册来确定。表面贴装封装（SOP/SOIC/TSSOP/QFN）更适合批量生产、对空间有严格要求以及需要自动化组装的应用。

在选择时，应根据你的具体应用场景、开发阶段（原型或生产）、对空间和成本的考量，以及生产工艺的需求来决定使用哪种封装形式的74HC595。理解这一点对于任何从事电子设计和制造的人来说都至关重要。

随着电子产品向更小、更轻、更智能的方向发展，表面贴装技术（SMT）已经成为主流。DIP封装虽然在原型开发和教育领域依然占有一席之地，但在大规模商业化产品中，其应用范围正在逐渐缩小。然而，无论封装形式如何演变，74HC595作为一款经典的数字移位寄存器，其在扩展I/O方面的强大功能和灵活性将继续使其在各种电子项目中发挥重要作用。掌握其不同封装的特性，将有助于我们更有效地进行电子设计和实现。
