74LS151 8选1数据选择器/多路复用器

74LS151是一款高性能的TTL（晶体管-晶体管逻辑）集成电路，它是一个8选1数据选择器（Data Selector）或多路复用器（Multiplexer）。这款芯片能够根据三位二进制选择输入（Select Inputs）的状态，从八个数据输入（Data Inputs）中选择一个，并将其传送到输出端。由于其广泛的应用范围，从数据路由到逻辑函数生成，74LS151在数字电路设计中扮演着重要的角色。

1. 74LS151 引脚图

74LS151通常采用标准的16引脚双列直插式封装（DIP）。以下是其引脚的详细说明：

• 引脚1 (Vcc)： 电源正极。通常连接到+5V直流电源。

• 引脚2 (Y)： 数据输出端。这是经过选择器处理后的最终输出，它将根据选择输入的状态，输出所选数据输入端的逻辑电平。

• 引脚3 (overlineY / W)： 反相数据输出端。这个输出是引脚Y的非门输出，即当Y为高电平时，overlineY 为低电平，反之亦然。在某些文献中，这个引脚也被标记为W。

• 引脚4 (overlineG / Strobe)： 使能输入端（低电平有效）。这个引脚是整个芯片的使能控制端。只有当 overlineG 为低电平（逻辑0）时，芯片才处于工作状态，数据选择器才能正常工作并将数据传输到输出端。如果 overlineG 为高电平（逻辑1），则无论选择输入和数据输入是什么状态，输出Y都将处于低电平，而 overlineY 将处于高电平（或者说输出被禁用，保持特定状态）。

• 引脚5 (C)： 选择输入C（最高有效位）。与B和A共同决定哪个数据输入被选中。

• 引脚6 (B)： 选择输入B。与C和A共同决定哪个数据输入被选中。

• 引脚7 (A)： 选择输入A（最低有效位）。与C和B共同决定哪个数据输入被选中。

• 引脚8 (GND)： 接地端。连接到电路的公共地。

• 引脚9 (D7)： 数据输入7。当选择输入CBA为111时，D7的数据将被传送到输出端。

• 引脚10 (D6)： 数据输入6。当选择输入CBA为110时，D6的数据将被传送到输出端。

• 引脚11 (D5)： 数据输入5。当选择输入CBA为101时，D5的数据将被传送到输出端。

• 引脚12 (D4)： 数据输入4。当选择输入CBA为100时，D4的数据将被传送到输出端。

• 引脚13 (D3)： 数据输入3。当选择输入CBA为011时，D3的数据将被传送到输出端。

• 引脚14 (D2)： 数据输入2。当选择输入CBA为010时，D2的数据将被传送到输出端。

• 引脚15 (D1)： 数据输入1。当选择输入CBA为001时，D1的数据将被传送到输出端。

• 引脚16 (D0)： 数据输入0。当选择输入CBA为000时，D0的数据将被传送到输出端。

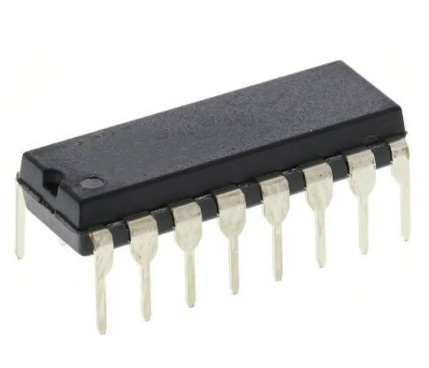

（图片来源：维基百科，仅为示意，实际应用请参考具体数据手册）

2. 74LS151 功能表

功能表详细说明了74LS151芯片在不同输入组合下的输出状态。它清晰地展示了选择输入如何控制数据输入到输出端的路径，以及使能端的作用。

功能表说明：

• H： 高电平（逻辑1）

• L： 低电平（逻辑0）

• X： 任意状态（无关）

• D0-D7： 对应数据输入端的逻辑电平

• overlineD0-overlineD7： 对应数据输入端的反相逻辑电平

从功能表可以看出：

• 当使能端 overlineG 为高电平（H）时，芯片处于禁用状态，无论选择输入CBA为何值，输出Y都保持低电平（L），而反相输出 overlineY 保持高电平（H）。这通常用于控制数据流或在不使用芯片时使其处于静默状态。

• 当使能端 overlineG 为低电平（L）时，芯片处于使能状态，数据选择功能正常工作。此时，选择输入C、B、A的组合决定了哪个数据输入（D0到D7）被选中并传输到输出Y。例如，当CBA为000时，D0的数据被输出到Y；当CBA为111时，D7的数据被输出到Y。反相输出 overlineY 则始终是Y的反相。

3. 74LS151 工作原理

74LS151的内部结构主要由一个8输入的数据选择逻辑电路和一个使能门组成。其核心原理是根据选择输入端的二进制值，通过内部的与门和或门逻辑组合，实现“一对多”的数据通路选择。

当使能端 overlineG 为低电平时，芯片内部的门电路被激活。三位选择输入（CBA）形成一个3位的二进制地址，这个地址对应着8个数据输入中的一个。例如，如果CBA是“000”，则内部逻辑电路会使得D0通路打开，D0的逻辑电平直接传递到输出Y。其他数据输入（D1到D7）的通路则被关闭。

这可以理解为，对于每一个数据输入Di，都有一个与门将其与对应的选择输入组合的非门输出相“与”，然后再将所有这些与门的输出相“或”，最终得到Y的输出。

例如，输出Y的逻辑表达式可以简化为：Y=overlineGcdot((overlineCcdotoverlineBcdotoverlineAcdotD_0)+(overlineCcdotoverlineBcdotAcdotD_1)+dots+(CcdotBcdotAcdotD_7))

其中，当 overlineG 为高电平时，整个表达式都为0，因此Y输出低电平。当 overlineG 为低电平时，其影响被消除，只剩下后面括号中的逻辑，从而实现数据选择。

4. 74LS151 主要特性

• 8选1数据选择功能： 能够从8个数据输入中选择一个输出。

• 并行数据输入： 8个数据输入端可以并行接收数据。

• 三位二进制选择输入： 通过3个控制引脚选择数据源。

• 低电平有效使能端： 提供方便的芯片使能控制。

• 互补输出： 同时提供正相（Y）和反相（overlineY）输出，方便不同电路需求。

• TTL兼容： 输出电压和输入阈值符合TTL标准，可与其他TTL系列芯片直接接口。

• 典型传播延迟： 相对较快的信号传播速度，适用于中高速数字系统。

• 低功耗： LS系列芯片通常具有较低的功耗特性。

5. 74LS151 应用

74LS151作为一款通用的数字集成电路，在各种数字系统中都有广泛的应用。其核心功能是数据路由和逻辑功能生成，具体应用包括但不限于：

5.1 数据选择与路由

这是多路复用器最直接的应用。在计算机系统或通信系统中，可能需要从多个数据源中选择一个进行处理或传输。例如：

• 多路数据采集系统： 从多个传感器或数据通道中选择一个进行读取。

• 内存地址解码： 在复杂的存储器系统中，用于选择不同的存储块。

• 总线数据管理： 控制数据在不同总线段之间的流动。

• 通信系统中的信道选择： 在时分复用（TDM）系统中，用于将多个低速信号复用到一个高速信道上。

5.2 逻辑函数生成

多路复用器的一个非常强大的应用是实现任意布尔函数。由于一个n输入的多路复用器可以通过适当的输入连接来生成2^n个变量的任意函数，因此74LS151（8选1）可以用来实现任意4个变量的布尔函数。

实现原理：假设要实现一个4变量的布尔函数 F(A,B,C,D)。

1. 将函数的前三位变量（例如A, B, C）作为选择输入端。

2. 构建函数的真值表。

3. 对于真值表的每一行，根据A, B, C的组合，确定D的真值，并将D0-D7连接到常数0、1、D或$overline{D}$。

举例：如果要实现一个三变量布尔函数 F(A,B,C)=Sigmam(1,3,5,6) （最小项1, 3, 5, 6），可以将A, B, C作为选择输入。

• 当CBA=000时，输出是D0，我们希望输出是0。所以D0接GND。

• 当CBA=001时，输出是D1，我们希望输出是1。所以D1接Vcc。

• 当CBA=010时，输出是D2，我们希望输出是0。所以D2接GND。

• 当CBA=011时，输出是D3，我们希望输出是1。所以D3接Vcc。

• 当CBA=100时，输出是D4，我们希望输出是0。所以D4接GND。

• 当CBA=101时，输出是D5，我们希望输出是1。所以D5接Vcc。

• 当CBA=110时，输出是D6，我们希望输出是1。所以D6接Vcc。

• 当CBA=111时，输出是D7，我们希望输出是0。所以D7接GND。

通过这种方式，任何三变量的布尔函数都可以用一个74LS151来实现。通过引入第四个变量作为数据输入（D或其非），甚至可以实现四变量布尔函数。

5.3 并行-串行转换

多路复用器可以将多路并行数据转换为串行数据流。通过时序控制，依次选择不同的数据输入，并将其输出到一个单一的串行数据线上。这在数据传输、存储和处理中非常有用，可以节省传输线路。

5.4 波形发生器

通过将74LS151的数据输入端连接到特定的逻辑电平（0或1），并不断改变选择输入端的组合，可以在输出端生成特定的数字波形。例如，结合计数器来周期性地改变选择输入，可以生成各种周期性的数字信号。

5.5 数据选择器扩展

当需要选择的数据输入数量超过8个时，可以级联多个74LS151芯片来扩展选择能力。例如，要实现16选1的数据选择器，可以使用两个74LS151，并使用一个额外的选择位来控制哪个74LS151被使能。

5.6 组合逻辑电路设计

除了生成任意布尔函数外，74LS151还可以作为构建更复杂组合逻辑电路的基本模块，例如：

• 译码器： 结合适当的输入和输出连接，可以实现译码器的功能。

• 比较器： 通过巧妙地连接输入和利用其选择功能，可以构建简单的比较器。

6. 使用注意事项

• 电源连接： 确保Vcc和GND正确连接，并提供稳定的+5V电源。

• 使能端控制： 使能端 overlineG 的状态对芯片工作至关重要。务必在需要芯片工作时将其置为低电平。

• 输入浮空： TTL芯片的输入端不建议浮空，应连接到确定的逻辑电平（高电平或低电平），以避免不稳定状态和功耗增加。

• 扇出能力： 考虑74LS151输出的扇出能力，确保其能驱动后续电路的输入。

• 传播延迟： 在高速应用中，需要考虑信号通过芯片的传播延迟，以避免时序问题。

• ESDS（静电放电敏感器件）： 74LS151是静电敏感器件，操作时应采取防静电措施，如佩戴防静电腕带。

总而言之，74LS151是一款功能强大且用途广泛的数字集成电路，其8选1数据选择功能使其成为数字系统设计中不可或缺的组件。理解其引脚图、功能表和工作原理，对于正确应用和设计基于该芯片的电路至关重要。通过灵活运用其特性，可以解决各种数据路由、逻辑生成和信号处理方面的挑战。
