74ls04和74hc04一样吗

来源:
2025-07-25
类别:基础知识
eye 1
文章创建人 拍明芯城

74LS04与74HC04:深入对比


74LS04和74HC04是数字逻辑电路中常见的反相器集成电路,它们都包含了六个独立的非门(反相器)。非门是一种基本的逻辑门,其输出状态总是与输入状态相反。尽管功能相同,但由于采用了不同的制造工艺,它们在诸多方面表现出独特的特性。74LS04属于低功耗肖特基(Low-power Schottky)TTL家族,而74HC04则属于**高速CMOS(High-speed CMOS)**家族。理解这些差异对于正确选择和使用它们至关重要。


TTL与CMOS技术概述


在深入探讨74LS04和74HC04的具体差异之前,我们首先需要理解它们所基于的两种主要数字集成电路技术:TTL(Transistor-Transistor Logic,晶体管-晶体管逻辑)CMOS(Complementary Metal-Oxide-Semiconductor,互补金属氧化物半导体)


TTL技术


TTL技术起源于20世纪60年代,是早期数字集成电路的主流技术。它主要基于双极性结型晶体管(BJT)构建。TTL电路的特点是速度相对较快,驱动能力较强,但在功耗方面通常高于CMOS电路。其逻辑电平定义也与电源电压相关,通常为5V电源电压。

TTL系列包括多个子系列,如标准TTL、高速TTL(H)、低功耗TTL(L)、肖特基TTL(S)、低功耗肖特基TTL(LS)和高级肖特基TTL(AS)等。这些子系列在速度和功耗之间进行了权衡。74LS04就属于低功耗肖特基TTL系列,它通过引入肖特基二极管来加速晶体管的开关速度并降低功耗。


CMOS技术


CMOS技术出现于20世纪70年代,并逐渐成为数字集成电路的主流技术。它主要基于场效应晶体管(FET),特别是PMOS和NMOS晶体管的互补对。CMOS电路的主要优点是极低的静态功耗,尤其是在不频繁切换状态时。它的缺点是速度相对较慢,而且对静电放电(ESD)比较敏感。

CMOS系列也发展出多个子系列,如标准CMOS、高速CMOS(HC)、高级高速CMOS(AHC)等。74HC04属于高速CMOS系列,它在CMOS低功耗的优点基础上,通过优化设计提升了开关速度,使其性能接近甚至部分超越了早期的TTL器件。CMOS器件的逻辑电平通常可以接近电源电压,并且工作电压范围也比TTL更宽。


74LS04:低功耗肖特基TTL反相器



技术特性


74LS04是基于低功耗肖特基TTL技术制造的集成电路。其内部结构利用了多个NPN晶体管和肖特基二极管的组合来实现逻辑功能。肖特基二极管在这里的作用是防止晶体管饱和,从而加快开关速度,并降低功耗。


电气特性


  • 电源电压(Vcc):典型的74LS04工作电压是+5V。虽然其数据手册会给出一定的容许范围(例如4.75V至5.25V),但设计时通常假设为5V。

  • 输入逻辑电平

    • 高电平输入电压(VIH):通常规定为最小2.0V。这意味着输入电压高于2.0V时,电路会将其识别为逻辑高电平。

    • 低电平输入电压(VIL):通常规定为最大0.8V。这意味着输入电压低于0.8V时,电路会将其识别为逻辑低电平。

    • 噪声容限:TTL电路的噪声容限相对较小。例如,输出高电平(VOH)最小为2.7V,输入高电平(VIH)最小为2.0V,因此高电平噪声容限为0.7V。输出低电平(VOL)最大为0.5V,输入低电平(VIL)最大为0.8V,因此低电平噪声容限为0.3V。这意味着TTL电路对电源噪声和信号噪声比较敏感。

  • 输出逻辑电平

    • 高电平输出电压(VOH):通常最小为2.7V。

    • 低电平输出电压(VOL):通常最大为0.5V。

  • 电流特性

    • 输入电流:TTL输入端在低电平状态下会吸收电流(IIL),在高电平状态下会流出微弱电流(IIH)。低电平输入电流(IIL)通常在mA级别。

    • 输出电流:TTL输出端在高电平状态下提供电流(IOH),在低电平状态下吸收电流(IOL)。TTL器件的低电平吸收电流能力通常较强,这意味着它能驱动多个其他TTL输入。

  • 功耗:74LS04相对于早期TTL系列(如74S04)来说,功耗有所降低,但与CMOS器件相比,其静态功耗仍然较高。功耗主要来自于器件内部晶体管的导通电流。

  • 传播延迟:传播延迟是指信号从输入端到输出端所需的时间。74LS04的传播延迟通常在10-20纳秒(ns)之间,属于中等速度。


应用场景


74LS04广泛应用于各种数字电路中,尤其是在5V供电的TTL兼容系统中。它常用于:

  • 逻辑反相:最基本的功能,用于将逻辑信号取反。

  • 电平转换:在某些情况下,可以作为简单的电平转换器,尽管这不是其主要设计目的。

  • 信号缓冲:作为缓冲器,增强信号的驱动能力,或者隔离前级电路与后级电路,减少负载效应。

  • 振荡器和定时电路:可以利用其反相特性和外部RC网络构建简单的振荡器或脉冲发生器。

  • 数字接口:在许多老式微处理器和外围设备的接口设计中,74LS系列器件被广泛使用。

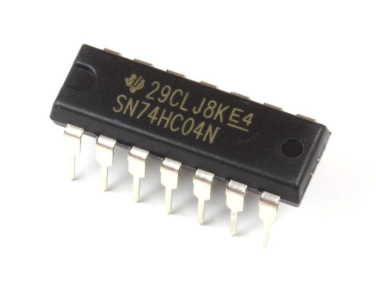

74HC04:高速CMOS反相器



技术特性


74HC04是基于高速CMOS技术制造的集成电路。其内部结构主要由PMOS和NMOS晶体管组成。CMOS器件的特点是在静态(不切换)时功耗极低,因为在任何时刻,PMOS和NMOS管中总有一个是截止的,几乎没有直流通路电流。只有在开关转换过程中,PMOS和NMOS同时短暂导通时,才会有瞬态的“短路”电流,从而产生动态功耗。


电气特性


  • 电源电压(Vcc):74HC04的工作电压范围比TTL宽得多,通常为2V至6V。这使得它在各种电源电压下都能工作,尤其适合低功耗应用。

  • 输入逻辑电平:CMOS器件的输入电平定义与电源电压相关,通常是电源电压的百分比。

    • 高电平输入电压(VIH):通常规定为最小0.7 * Vcc。例如,在5V供电下,VIH最小为3.5V。

    • 低电平输入电压(VIL):通常规定为最大0.3 * Vcc。例如,在5V供电下,VIL最大为1.5V。

    • 噪声容限:CMOS器件的噪声容限远大于TTL。例如,在5V供电下,输出高电平(VOH)最小为4.9V(0.9Vcc),输入高电平(VIH)最小为3.5V(0.7Vcc),因此高电平噪声容限为1.4V。输出低电平(VOL)最大为0.1V(0.1Vcc),输入低电平(VIL)最大为1.5V(0.3Vcc),因此低电平噪声容限为1.4V。这使得CMOS电路在噪声环境下更稳定。

  • 输出逻辑电平:CMOS输出电平可以非常接近电源轨。

    • 高电平输出电压(VOH):通常最小为0.9 * Vcc。

    • 低电平输出电压(VOL):通常最大为0.1 * Vcc。

  • 电流特性

    • 输入电流:CMOS输入端具有极高的输入阻抗,几乎不吸收或提供电流,通常在nA级别。这意味着它可以驱动极大的扇出(fan-out)。

    • 输出电流:74HC04的输出驱动能力相对较弱,通常在mA级别,但足以驱动多个其他CMOS输入或一些低功耗负载。

  • 功耗:74HC04的静态功耗极低,通常在微安(µA)甚至纳安(nA)级别。其主要功耗是动态功耗,即在开关转换过程中产生的功耗,这与工作频率和负载电容有关。频率越高,动态功耗越大。

  • 传播延迟:74HC04的传播延迟通常在10-20纳秒(ns)之间,与74LS04相当或略优。


应用场景


74HC04凭借其宽电源电压范围、极低功耗和高噪声容限等优点,在现代数字电路中得到了广泛应用:

  • 低功耗系统:电池供电的便携式设备,如手表、计算器、无线传感器等。

  • 混合电压系统:需要不同电压等级之间进行逻辑互联的系统。

  • 高噪声环境:工业控制、汽车电子等对噪声抑制要求较高的场合。

  • 通用逻辑功能:作为反相器、缓冲器、振荡器等基本逻辑单元。

  • 微控制器外设接口:由于其宽电压和低功耗特性,常用于微控制器与外部数字器件的接口。


74LS04与74HC04的核心差异对比总结


特性74LS04 (低功耗肖特基TTL)74HC04 (高速CMOS)
制造工艺双极性结型晶体管(BJT)与肖特基二极管互补金属氧化物半导体(PMOS和NMOS)
电源电压典型 +5V,范围窄(4.75V~5.25V)宽范围(2V~6V),更灵活
输入阻抗相对较低,输入端有一定电流极高,输入电流极小(nA级)
输入逻辑电平固定电压阈值(VIL <= 0.8V, VIH >= 2.0V)相对电源电压(VIL <= 0.3Vcc, VIH >= 0.7Vcc)
输出逻辑电平VOH约2.7V,VOL约0.5VVOH接近Vcc,VOL接近0V
噪声容限较小(低电平0.3V,高电平0.7V)较大(约0.4Vcc,如5V时1.4V)
功耗静态功耗较高,主要是直流功耗静态功耗极低,主要为动态功耗(与频率相关)
开关速度中等(10-20ns)中等或略优(10-20ns),与74LS相似
驱动能力低电平吸收电流能力强对称驱动能力,高低电平驱动电流相似
ESD敏感性相对较低较高,需要注意静电防护
扇出能力受限于输出电流,通常能驱动10个TTL输入极高,几乎只受负载电容限制


74LS04与74HC04的兼容性问题


虽然两者都能实现反相器功能,但在实际应用中,将74LS04和74HC04混合使用时需要特别注意逻辑电平兼容性


CMOS驱动TTL


  • 高电平输出:74HC04的VOH通常能达到0.9Vcc(如5V供电时为4.5V),远高于74LS04的VIH(2.0V)。因此,CMOS的高电平可以驱动TTL的高电平

  • 低电平输出:74HC04的VOL通常低于0.1Vcc(如5V供电时为0.5V),低于74LS04的VIL(0.8V)。因此,CMOS的低电平可以驱动TTL的低电平

  • 结论:在5V供电下,74HC04可以直接驱动74LS04


TTL驱动CMOS


  • 高电平输出:74LS04的VOH最小为2.7V。而74HC04的VIH最小为0.7Vcc,在5V供电时为3.5V。可以看到,74LS04的高电平输出2.7V可能不足以被74HC04识别为高电平(需要3.5V)。这会导致逻辑错误或不稳定的状态。

  • 低电平输出:74LS04的VOL最大为0.5V。而74HC04的VIL最大为0.3Vcc,在5V供电时为1.5V。74LS04的低电平输出可以被74HC04识别为低电平。

  • 结论74LS04不能直接驱动74HC04的高电平输入。如果需要TTL驱动CMOS,通常需要使用上拉电阻(Pull-up Resistor)来将TTL输出的高电平拉高到CMOS能够识别的高电平范围。或者使用专门的电平转换芯片(Level Shifter)。


混合供电电压


如果74LS04和74HC04工作在不同的电源电压下,情况会更复杂。例如,74LS04工作在5V,而74HC04工作在3.3V。此时,电平转换是必不可少的,通常需要使用电压电平转换芯片或分立元件电路来实现。


选择74LS04还是74HC04?


选择哪种器件取决于具体的应用需求。


选择74LS04的情况


  • 兼容现有TTL系统:如果您的设计需要与现有的TTL器件兼容,或者系统中已经有大量TTL器件,那么74LS04是自然的选择。

  • 强电流驱动能力:在某些需要较强低电平吸收电流能力(例如驱动LED阵列或继电器驱动器)的场合,74LS04可能更合适。

  • 成本敏感度:在某些大批量生产的简单应用中,74LS04可能会比74HC04略微便宜,但这通常不是决定性因素。


选择74HC04的情况


  • 低功耗是首要考虑:对于电池供电、便携式设备或对功耗有严格要求的应用,74HC04是理想选择。

  • 宽电源电压范围:如果系统需要工作在2V到6V之间的多种电源电压下,或者需要未来升级到更低电压,74HC04更具灵活性。

  • 高噪声环境:CMOS器件的高噪声容限使其在工业或汽车等噪声较大的环境中表现更稳定。

  • 高扇出需求:由于其极高的输入阻抗,74HC04可以驱动大量的其他CMOS输入,适用于复杂的逻辑网络。

  • 现代设计趋势:目前数字集成电路的主流技术是CMOS,新设计通常更倾向于使用CMOS器件,以实现更好的集成度和功耗表现。


封装与引脚


无论是74LS04还是74HC04,它们通常都采用标准的DIP(Dual In-line Package,双列直插式封装)SOP(Small Outline Package,小外形封装)SSOP(Shrink Small Outline Package,缩小型小外形封装)等表面贴装封装。它们的引脚排列是完全兼容的,这意味着如果您只是替换一个相同封装类型(例如都是DIP-14)的芯片,它们的物理尺寸和引脚功能是相同的。

例如,对于DIP-14封装:

  • 引脚14:VCC(电源)

  • 引脚7:GND(地)

  • 其余引脚按数据手册所示分别为各个反相器的输入和输出。

这种引脚兼容性使得在某些情况下,可以直接替换,但前提是必须解决前面提到的电平兼容性问题。例如,在一个纯TTL系统中,直接用74HC04替换74LS04可能会导致高电平无法识别的问题;反之,在一个纯CMOS系统中,用74LS04替换74HC04可能会导致功耗过高和驱动能力不足的问题。


发展与演进


随着半导体技术的发展,数字逻辑集成电路也在不断演进。


TTL的衰落与CMOS的崛起


早期数字电路几乎是TTL的天下。然而,随着对功耗、集成度和电源电压灵活性要求的提高,CMOS技术逐渐取代了TTL的主导地位。CMOS的低静态功耗特性使其在电池供电和大规模集成电路(VLSI)中具有无可比拟的优势。现代微处理器、存储器和其他复杂的数字芯片几乎都采用CMOS技术。


更先进的CMOS系列


在74HC系列之后,还出现了更先进的CMOS逻辑系列,如:

  • 74HCT系列:这是一个TTL兼容的CMOS系列。它与74HC04类似,也是CMOS工艺,但其输入阈值被设计成与TTL器件兼容(VIH = 2.0V, VIL = 0.8V)。这意味着74HCT器件可以直接接收TTL输出信号,而无需上拉电阻或电平转换器。这解决了TTL驱动CMOS的兼容性问题。

  • 74AC/ACT系列:**高级CMOS(Advanced CMOS)高级TTL兼容CMOS(Advanced TTL-compatible CMOS)**系列。它们提供了更高的速度和更强的驱动能力,同时保持了CMOS的低功耗特性。

  • 74LVC/LVCH系列:**低压CMOS(Low Voltage CMOS)**系列,专为更低的电源电压(如3.3V, 2.5V, 1.8V)设计,以适应现代CPU和FPGA等器件的工作电压,同时提供极高的速度。

这些新系列的出现进一步巩固了CMOS在数字逻辑领域的主导地位,并提供了更多样化的选择,以满足不同应用场景对速度、功耗和电压的需求。


结论


总结来说,74LS04和74HC04并不“一样”。它们在核心技术、电气特性和适用场景上存在显著差异。

  • 74LS04是基于低功耗肖特基TTL技术的器件,主要特点是5V固定工作电压、相对较高的功耗、较强的低电平驱动能力和中等速度。它主要用于传统的5V TTL系统。

  • 74HC04是基于高速CMOS技术的器件,具有宽电源电压范围(2V-6V)、极低的静态功耗、高噪声容限和与74LS04相当或略优的速度。它在现代低功耗和宽电压数字系统中应用广泛。

在实际设计中,必须根据项目的具体需求,如电源电压、功耗预算、速度要求、噪声环境以及与其他器件的兼容性,来选择合适的逻辑家族和具体器件。理解这两种器件的根本区别,是进行正确选型和确保电路可靠工作的关键。尽管它们都提供了六个反相器功能,但它们是两种不同技术路线下的产品,各自有着独特的优势和适用范围。随着技术的进步,CMOS家族的74HC04及其后续产品在大多数新设计中已成为主流选择,而74LS04则更多地出现在维护老旧系统或特定兼容性需求的场景中。
