IRF9530N场效应管参数详解

IRF9530N是一款P沟道增强型功率MOSFET（金属氧化物半导体场效应晶体管），由国际整流器公司（International Rectifier，现为英飞凌旗下）生产。它设计用于在各种应用中提供高效率和快速开关性能，特别是在DC/DC转换器、电机控制、逆变器以及其他需要低通态电阻和高电流能力的功率管理电路中。P沟道MOSFET的独特之处在于其导通特性：它通过在栅极施加相对于源极的负电压而导通，这与常见的N沟道MOSFET正好相反，使得它在某些特定的电路拓扑中更具优势，例如高侧开关应用。

核心电学参数

理解IRF9530N的电学参数是正确设计和应用电路的基础。这些参数决定了器件在不同工作条件下的性能表现、功耗以及可靠性。

1. 漏源电压（VDS）

漏源电压VDS是MOSFET在关断状态下能够承受的最大电压，定义为漏极与源极之间的电压。对于IRF9530N，其最大连续漏源电压通常为-100V。这意味着在任何正常工作条件下，漏极到源极的电压差都不能超过-100V（绝对值）。如果VDS超过此限制，晶体管内部的结可能会发生雪崩击穿，导致器件永久性损坏。在电路设计中，必须确保电源电压和感性负载产生的反电动势峰值电压都在此安全工作区内。例如，在开关感性负载（如电机或继电器）时，需要配合续流二极管或RC缓冲电路来吸收反向电压尖峰，防止VDS超过额定值。

2. 漏极电流（ID）

漏极电流ID是MOSFET在导通状态下能够连续通过的最大电流。对于IRF9530N，它有几个不同的额定值：

• 连续漏极电流ID (TC=25°C)：-14A。这是在管壳温度（Case Temperature）为25°C时，器件可以连续承载的最大电流。这是一个理想值，通常需要有效的散热条件才能达到。

• 连续漏极电流ID (TC=100°C)：-9.8A。当管壳温度升高到100°C时，由于器件内部电阻的增加以及散热能力的下降，最大连续漏极电流会相应降低。这更接近实际工作环境下的性能指标，提醒设计者在高温环境下需要降低电流裕量。

• 脉冲漏极电流IDM：-56A。这是MOSFET在短时间脉冲模式下能够承受的最大峰值电流。虽然脉冲电流可以远高于连续电流，但其持续时间必须非常短，且占空比必须足够低，以确保器件内部的温升在安全范围内。此参数对于开关电源启动、电机启动或短路保护等应用非常重要。

在实际应用中，设计者必须根据预期的最大电流、环境温度和散热条件来选择合适的MOSFET，并留有足够的裕量。长时间超过额定电流会导致器件过热，从而引发性能下降甚至永久性失效。

3. 栅源电压（VGS）

栅源电压VGS是控制MOSFET导通和关断的关键参数。

• 最大栅源电压VGS：±20V。这是栅极和源极之间允许施加的最大电压范围。无论正向还是反向，栅源电压的绝对值都不能超过20V。超过此限制会导致栅极氧化层击穿，进而使MOSFET永久失效。因此，栅极驱动电路必须精确控制电压，避免过压。

• 栅源阈值电压VGS(th)：-2.0V至-4.0V。这是使MOSFET刚刚开始导通（形成漏极电流ID=250µA）所需的最小栅源电压。对于P沟道MOSFET，这意味着需要施加一个负电压。低于-2.0V可能不足以使器件有效导通，而高于-4.0V则能确保完全导通。在实际应用中，通常会施加一个远大于VGS(th)的负电压（例如-10V），以确保MOSFET完全饱和导通，从而获得最低的通态电阻。

4. 通态电阻（RDS(on)）

通态电阻RDS(on)是MOSFET在完全导通状态下，漏极和源极之间的等效电阻。它是衡量MOSFET导通损耗的关键指标。

• 典型值：0.30Ω (VGS=-10V, ID=-8.4A)。

• 最大值：0.40Ω (VGS=-10V, ID=-8.4A)。 通态电阻越小，MOSFET在导通状态下的功耗（P=ID2×RDS(on)）就越低，从而提高效率并减少散热需求。IRF9530N的通态电阻相对较高，这表明它更适合于中等电流和非对效率要求极高的应用，或者在散热条件较好的情况下使用。在选择MOSFET时，应根据目标电流和允许的功耗预算来权衡RDS(on)。

5. 跨导（gfs）

跨导gfs衡量了MOSFET的电流放大能力，即漏极电流相对于栅源电压变化的灵敏度。

• 典型值：3.6S (VDS=-50V, ID=-8.4A)。 较高的跨导意味着栅极电压的微小变化可以引起较大的漏极电流变化，这表示器件具有更好的开关速度和更强的驱动能力。

动态参数与开关特性

动态参数描述了MOSFET在开关过程中的行为，对于高频应用至关重要。

1. 输入电容（Ciss）、输出电容（Coss）、反向传输电容（Crss）

这些电容是MOSFET内部固有的寄生电容，它们对开关速度和驱动电路的设计有显著影响。

• 输入电容Ciss：600pF (典型值)。主要由栅源电容（Cgs）和栅漏电容（Cgd）组成。Ciss越大，栅极驱动电路需要提供的电荷量就越大，开关速度就越慢。

• 输出电容Coss：140pF (典型值)。主要由漏源电容（Cds）和栅漏电容（Cgd）组成。Coss影响开关关断时的电压上升速率。

• 反向传输电容Crss (米勒电容)：60pF (典型值)。这是栅漏电容（Cgd）。Crss是影响MOSFET开关速度最关键的电容，因为它会在开关过程中产生“米勒平台”效应，增加开关损耗。Crss越小，MOSFET的开关速度越快。 这些电容值通常在VDS=-25V，VGS=0V，f=1.0MHz的条件下测量。在实际应用中，这些电容值会随着VDS和VGS的变化而变化，这使得精确计算开关时间变得复杂。

2. 栅极电荷（Qg）

栅极电荷Qg是使MOSFET栅极从完全关断到完全导通所需的总电荷量。

• 总栅极电荷Qg：12nC (典型值，VGS=-10V, ID=-14A)。

• 栅源电荷Qgs：2.8nC (典型值)。

• 栅漏电荷Qgd (米勒电荷)：7.0nC (典型值)。 栅极电荷是设计栅极驱动电路的重要参数。驱动电路必须能够提供足够的电流来快速地对栅极电容充电和放电。Qg值越大，栅极驱动器需要提供的瞬时电流就越大，导致开关时间越长，开关损耗越大。

3. 开关时间

开关时间衡量了MOSFET从关断到导通以及从导通到关断所需的时间。

• 开启延迟时间td(on)：通常为数纳秒到数十纳秒。

• 上升时间tr：通常为数十纳秒到数百纳秒。

• 关断延迟时间td(off)：通常为数十纳秒到数百纳秒。

• 下降时间tf：通常为数十纳秒到数百纳秒。 这些时间参数与栅极驱动电路的强度和寄生电容密切相关。在频率较高的应用中，开关时间直接影响开关损耗。开关时间越短，开关过程中器件处于半导通状态的时间就越短，从而减少能量损耗。

热学参数与功耗

热学参数描述了MOSFET的散热能力，对于器件的长期可靠性至关重要。

1. 结温（TJ）

结温TJ是MOSFET内部半导体PN结的温度。

• 最大工作结温：-55°C 至 +175°C。这是器件可以安全工作的温度范围。长时间超过此温度范围会导致器件性能下降甚至失效。

2. 存储温度（TSTG）

存储温度TSTG是器件在不通电状态下可以存储的温度范围。

• 存储温度：-55°C 至 +175°C。

3. 热阻（RthJC, RthJA）

热阻衡量了热量从结到外部的传递效率。热阻越小，散热效率越高。

• 结到壳热阻RthJC：1.0°C/W。这是热量从晶体管内部的PN结传递到其外部封装（管壳）的电阻。这个值越低，表示器件散热到管壳的效率越高。

• 结到环境热阻RthJA：62°C/W。这是热量从晶体管的PN结传递到周围环境的总热阻。这个值受封装类型、PCB布局、是否有散热器等多种因素影响。

功耗是MOSFET在工作中产生的热量，主要由两部分组成：

• 导通损耗： Pon=ID2×RDS(on)。这部分损耗在器件导通时产生。

• 开关损耗： 发生在器件从关断到导通和从导通到关断的过程中，与开关频率、栅极电荷、栅极驱动电压和负载电流有关。开关损耗在高频应用中尤为显著。

总功耗Ptotal=Pon+Psw。在设计时，必须确保器件的总功耗在允许范围内，并通过有效的散热方案（如散热片、风扇等）将结温控制在最大额定值以下。可以通过以下公式估算结温：TJ=TA+Ptotal×RthJA (对于无散热片的情况)TJ=TC+Ptotal×RthJC (对于有散热片，且已知管壳温度的情况) 其中，TA是环境温度，TC是管壳温度。

体二极管特性

IRF9530N作为功率MOSFET，其内部天然存在一个寄生二极管，称为体二极管（Body Diode）或反向恢复二极管。

• 连续体二极管正向电流IS：-14A。与连续漏极电流ID相同，表示体二极管可以连续通过的最大电流。

• 脉冲体二极管正向电流ISM：-56A。与脉冲漏极电流IDM相同。

• 体二极管正向压降VSD：-1.4V (典型值，IS=-14A, VGS=0V)。当体二极管导通时，其两端的电压降。

• 反向恢复时间trr：210ns (典型值，IF=-14A, dI/dt=100A/µs)。体二极管从正向导通到反向截止所需的时间。

• 反向恢复电荷Qrr：1.3µC (典型值)。反向恢复过程中存储并释放的电荷。

体二极管在感性负载电路中扮演重要角色，可以提供电流路径以防止电压尖峰。然而，P沟道MOSFET的体二极管通常具有较慢的反向恢复速度和较大的反向恢复电荷，这在高频开关应用中可能导致额外的损耗和电磁干扰（EMI）。在某些应用中，可能需要并联一个肖特基二极管来提高反向恢复性能。

封装类型

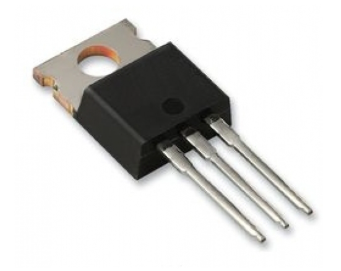

IRF9530N通常采用TO-220AB封装。这是一种工业标准封装，具有三个引脚：栅极（Gate, G）、漏极（Drain, D）和源极（Source, S）。TO-220封装的特点是其金属片（Tab）与漏极相连，便于安装散热片以提高散热效率。这种封装因其良好的散热性能、易于安装和成本效益而在中等功率应用中广泛使用。

典型应用

基于IRF9530N的上述参数，它适用于多种功率电子应用，尤其是在需要P沟道开关特性的场合：

• DC/DC转换器： 作为开关元件，用于电压的升降压转换，特别是需要高侧开关的拓扑结构。

• 电机控制： 在H桥或半桥电路中作为开关管，控制直流或交流电机的速度和方向。

• 逆变器： 用于将直流电转换为交流电，驱动交流负载。

• 电池管理系统： 作为电池充放电的保护开关。

• 电源管理： 在各种电源电路中进行功率开关和调节。

• 负载开关： 用于控制电源到负载的通断，例如在汽车电子或工业控制中。

设计考量与注意事项

在设计中使用IRF9530N时，需要考虑以下几个关键因素以确保其性能、可靠性和安全性：

1. 栅极驱动电路设计

P沟道MOSFET需要一个负的栅源电压来导通。栅极驱动电路必须能够提供足够的电流来快速地对栅极电容充电和放电，以实现快速开关。对于高频应用，应选择具有低输出阻抗和高峰值电流能力的栅极驱动IC。此外，为了防止栅极氧化层击穿，应确保栅极驱动电压在±20V的绝对最大额定值内。通常，为了确保完全导通并降低RDS(on)，会施加-10V左右的VGS。

2. 散热管理

由于MOSFET在导通和开关过程中会产生热量，有效的散热是至关重要的。通态电阻和开关损耗都会导致温升。根据实际功耗和热阻参数，可能需要配合散热片或强制风冷来将结温控制在最大额定值（175°C）以下。长时间工作在高温环境下会加速器件老化，降低寿命。

3. 电压和电流裕量

在选择MOSFET时，应在最大漏源电压和漏极电流额定值上留有足够的安全裕量。例如，电源电压不应接近VDS的绝对最大值，脉冲电流峰值也应远低于IDM。这可以应对电路中的瞬态电压尖峰和电流过载，提高系统鲁棒性。

4. 寄生电感和电容

在PCB布局中，应尽量减小电源路径和开关回路的寄生电感，以减少开关过程中的电压尖峰。短而宽的走线有助于降低寄生电感和电阻。栅极驱动回路也应尽量短，以减少米勒效应的影响并提高开关速度。

5. 体二极管的反向恢复

虽然体二极管提供了内置的续流路径，但在高频和硬开关应用中，其反向恢复特性可能不够理想，可能导致额外的损耗和噪声。在这种情况下，可以考虑在MOSFET并联一个快速恢复二极管（如肖特基二极管）来分担体二极管的电流，从而改善系统效率和EMI性能。

6. 静电防护（ESD）

MOSFET的栅极对静电非常敏感。在处理和安装过程中，应采取适当的静电防护措施，例如佩戴防静电手环、使用防静电台垫等，以防止静电击穿栅极氧化层。

7. 温度对参数的影响

许多参数，特别是RDS(on)和开关时间，都会随着温度的变化而变化。通常，RDS(on)会随着温度升高而增加，导致导通损耗增大。在设计时应考虑这些温度效应，并在最坏情况下（例如最高环境温度）进行性能评估。
