LT1963 线性稳压器中文资料：深度解析与应用指南

LT1963是一款由凌特公司（Linear Technology，现已被ADI公司收购）生产的高性能低压差（LDO）线性稳压器。它以其卓越的性能、广泛的应用范围和可靠性，在电子设计领域赢得了广泛的认可。本资料将对LT1963进行全面深入的中文介绍，涵盖其核心特性、工作原理、关键参数、设计考量、典型应用、故障排除以及未来发展趋势，旨在为工程师和技术爱好者提供一份详尽的参考指南。

第一章：LT1963概述与核心特性

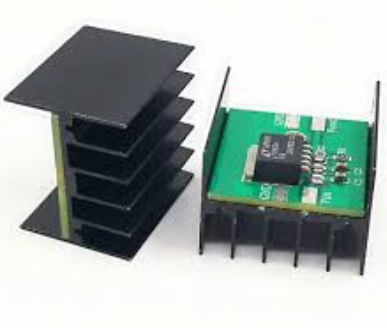

1.1 LT1963简介

LT1963系列是微功耗、低噪声、低压差线性稳压器，专为对电源质量要求严苛的应用而设计。它能够提供高达1.5A的输出电流，并且具有极低的压差电压（典型值为300mV @ 1.5A），这意味着即使输入电压与输出电压非常接近，它也能保持稳定的电压调节。此外，LT1963的低噪声特性使其成为对噪声敏感电路（如RF电路、高精度测量设备）的理想选择。该系列器件还集成了多项保护功能，如热关断和限流保护，进一步增强了系统的可靠性。其广泛的封装选择，包括SOT-223、DDPAK、TO-220以及纤小尺寸的DFN封装，使得设计者可以根据空间和散热需求灵活选择。

1.2 核心特性深度解析

LT1963之所以广受欢迎，离不开其一系列卓越的核心特性：

1.2.1 低压差电压（Low Dropout Voltage）

低压差电压是LT1963最突出的特点之一。在1.5A的满载电流下，其典型压差电压仅为300mV。这意味着，如果需要输出3.3V，输入电压只需达到3.6V即可满足要求。这一特性对于电池供电系统至关重要，它能够最大限度地延长电池使用寿命，因为即使电池电压下降到接近输出电压时，LT1963仍能保持正常的稳压功能。低压差还允许在输入和输出电压之间有较小的裕度，从而降低了电源部分的功耗和发热。

1.2.2 低噪声输出（Low Noise Output）

LT1963的另一个关键优势是其极低的输出噪声。对于LT1963A版本，在10Hz至100kHz的带宽内，输出噪声典型值仅为30µV RMS。这种低噪声性能对于音频放大器、高精度传感器、射频电路以及任何对电源纹波和噪声敏感的系统都至关重要。低噪声可以确保信号的完整性，防止电源噪声耦合到敏感电路中，从而提高整个系统的性能。为了实现低噪声，LT1963采用了精心的内部设计，包括噪声旁路引脚（Bypass），通过连接一个外部电容器到该引脚，可以进一步降低内部参考电压的噪声，从而显著改善输出噪声特性。

1.2.3 快速瞬态响应（Fast Transient Response）

在负载电流快速变化时，稳压器需要迅速响应以维持输出电压的稳定。LT1963具有出色的瞬态响应能力，能够迅速地从空载到满载，或从满载到空载的跳变中恢复，并且输出电压的过冲和欠冲非常小。这种快速响应能力对于数字电路尤为重要，因为它们经常在短时间内出现大的电流瞬变。快速瞬态响应确保了数字器件的正常工作，避免了由于电源电压波动引起的系统不稳定或错误。

1.2.4 宽输入电压范围

LT1963支持宽泛的输入电压范围，通常可达20V，某些型号甚至更高。这使得它能够适应各种不同的电源输入，无论是来自电池、开关电源还是其他稳压电源。宽输入电压范围增加了设计的灵活性，减少了对前端电源的严格要求。

1.2.5 精确的输出电压精度

LT1963提供高精度的输出电压，通常在负载和温度变化范围内保持±1.5%的精度。这种高精度对于需要严格电压控制的应用至关重要，例如精密测量仪器和数据转换器。高精度确保了系统性能的稳定性和可靠性。

1.2.6 内置保护功能

为了提高系统的鲁棒性和可靠性，LT1963集成了多项保护功能：

• 热关断（Thermal Shutdown）：当芯片内部温度超过安全阈值（通常为165°C）时，LT1963会自动关断输出，以防止器件因过热而损坏。一旦温度下降到安全水平，器件将自动恢复工作。

• 限流保护（Current Limit）：当输出电流超过设定的最大值时（通常为1.5A或略高），LT1963会自动限制输出电流，防止因过载或短路而损坏器件或负载。

• 反向电流保护：某些型号的LT1963还具备反向电流保护功能，可以防止当输出电压高于输入电压时电流反向流入器件，从而保护稳压器和系统。

1.2.7 可调和固定输出电压版本

LT1963提供了多种版本，包括固定输出电压版本（如LT1963ES8-3.3提供3.3V输出）和可调输出电压版本（如LT1963A）。可调版本允许设计者通过外部电阻分压器设置所需的输出电压，极大地增加了设计的灵活性。

1.2.8 封装多样性

为了满足不同的应用需求和空间限制，LT1963提供了多种封装形式，包括：

• SOT-223：紧凑型表面贴装封装，适用于空间受限的应用。

• DDPAK (TO-263)：较大的表面贴装封装，具有更好的散热能力，适用于中等功率应用。

• TO-220：通孔封装，散热性能极佳，常用于需要较大电流输出且散热要求高的应用。

• DFN (Dual Flat No-Lead)：超小尺寸的无引脚封装，适用于极致紧凑的设计。

多样化的封装选择使得设计者能够根据具体的散热需求、PCB空间以及成本考量来选择最合适的器件。

第二章：LT1963工作原理

2.1 线性稳压器基本原理

LT1963作为一款线性稳压器，其基本工作原理是通过一个串联的调整元件（通常是P沟道MOSFET或PNP晶体管）来调节输出电压。该调整元件工作在线性区，扮演了一个可变电阻的角色。通过精确控制这个可变电阻的阻值，使得流过负载的电流能够维持所需的输出电压。

一个典型的线性稳压器包含以下几个主要部分：

• 基准电压源（Reference Voltage）：提供一个高度稳定和精确的电压基准，它是稳压器输出电压精度的基础。

• 误差放大器（Error Amplifier）：比较基准电压和经过分压的输出电压，并生成一个误差信号。

• 调整元件（Pass Element）：通常是一个P沟道MOSFET或PNP晶体管，由误差放大器驱动，用于控制通过稳压器的电流。

• 反馈网络（Feedback Network）：通常由两个电阻组成的分压器，将输出电压的一部分反馈到误差放大器。

2.2 LT1963内部结构与工作流程

LT1963的内部结构遵循经典的线性稳压器拓扑，并在此基础上进行了优化，以实现其卓越的性能。

2.2.1 基准电压源

LT1963采用高精度带隙基准电压源。带隙基准电压源的优点在于其对温度变化具有极低的敏感性，能够提供在宽温度范围内都非常稳定的参考电压。这个稳定的基准电压是保证LT1963输出电压高精度和低温度漂移的关键。LT1963的噪声旁路引脚（BYP）允许外部电容器连接到这个内部基准电压，以进一步滤除基准电压上的噪声，从而大幅降低整个稳压器的输出噪声。

2.2.2 误差放大器

误差放大器是LT1963的“大脑”，它负责比较反馈电压和内部基准电压。具体来说，误差放大器是一个高增益差分放大器，其一个输入连接到内部基准电压，另一个输入连接到反馈引脚（FB）。对于固定输出电压版本，反馈引脚通常直接连接到输出端或内部固定分压器。对于可调输出电压版本，反馈引脚连接到由外部电阻分压器提供的输出电压采样点。当输出电压偏离设定值时，误差放大器会产生一个误差信号，该信号的大小和极性取决于输出电压与基准电压的偏差。

2.2.3 调整元件

LT1963使用P沟道MOSFET作为串联调整元件。P沟道MOSFET的优点在于其压差电压可以做得非常低，因为当其完全导通时，漏源电压（VDS）可以非常小。误差放大器的输出直接控制P沟道MOSFET的栅极。当输出电压低于设定值时，误差放大器会驱动MOSFET的栅极，使其导通程度增加，从而降低MOSFET的导通电阻，使更多电流流向负载，从而提高输出电压。反之，当输出电压高于设定值时，误差放大器会减小MOSFET的导通程度，增加其导通电阻，减少电流，从而降低输出电压。通过这种闭环反馈机制，LT1963能够持续地将输出电压稳定在目标值。

2.2.4 反馈网络（可调版本）

对于可调输出电压版本，外部的反馈网络由两个精密电阻（R1和R2）组成，形成一个分压器。输出电压通过这个分压器连接到LT1963的反馈引脚（FB）。输出电压的计算公式通常为：

V_OUT=V_REFtimes(1+R1/R2)

其中，$V_{REF}$是内部基准电压。通过选择不同阻值的R1和R2，可以灵活地设置所需的输出电压。选择高精度、低温度系数的电阻对于保持输出电压的稳定性和精度至关重要。

2.2.5 保护电路

LT1963还集成了多种保护电路：

• 过流保护：实时监测通过调整元件的电流。一旦电流超过预设的限流阈值，保护电路会启动，减小调整元件的导通，从而限制输出电流，防止其超过安全工作范围。

• 过热保护：通过片上温度传感器实时监测芯片温度。当温度升高到预设的热关断点时，保护电路会强制关断调整元件，停止输出，以防止芯片因过热而损坏。当温度下降到安全水平后，器件将自动恢复工作。

• 反向电池保护：一些版本的LT1963还具备反向电池保护，即使输入电源接反，也能防止器件损坏。

整个工作流程可以概括为：内部基准电压提供稳定的参考，输出电压通过反馈网络采样后与基准电压进行比较，误差放大器根据比较结果调整串联调整元件的导通状态，从而实现对输出电压的精确控制和稳定输出。同时，各种保护功能确保了器件在异常条件下的安全运行。

第三章：关键参数与电气特性

理解LT1963的关键参数和电气特性是正确设计和应用的基础。

3.1 输入电压范围（Input Voltage Range）

• 典型值：2.2V 至 20V（或更高，取决于具体型号）。

• 意义：表示稳压器能够正常工作的输入电压范围。低于最低输入电压，稳压器可能无法启动或无法维持稳压；高于最高输入电压，可能会损坏器件。在选择LT1963时，需要确保系统电源电压在此范围内。

3.2 输出电压（Output Voltage）

• 固定输出：1.5V, 1.8V, 2.5V, 3.3V, 5V等。

• 可调输出：可调范围通常从1.21V（基准电压）到VIN-VDROPOUT。

• 意义：LT1963能够提供的稳压输出电压。固定版本方便直接使用，可调版本提供了设计灵活性。

3.3 输出电流（Output Current）

• 典型值：最高1.5A。

• 意义：稳压器能够持续提供的最大输出电流。设计时必须确保负载电流需求不超过此最大值，否则可能触发限流保护。

3.4 压差电压（Dropout Voltage）

• 典型值：300mV @ 1.5A。

• 意义：在输出电流达到额定值时，为保持稳压状态，输入电压与输出电压之间所需的最小电压差。压差越低，效率越高，越适合低输入电压或电池供电应用。

3.5 静态电流（Quiescent Current, IQ）

• 典型值：70µA（工作状态），0.1µA（关断模式）。

• 意义：在没有负载（或轻载）时，稳压器自身消耗的电流。低静态电流对于电池供电系统至关重要，它能最大限度地延长电池寿命。LT1963的低静态电流是其微功耗特性的一部分。

3.6 噪声（Noise）

• 典型值：30µV RMS（10Hz至100kHz带宽，BYP引脚接入0.01µF电容）。

• 意义：输出电压上的随机波动。低噪声是LT1963的关键优势，对于音频、射频和精密测量应用非常重要。

3.7 纹波抑制比（Power Supply Rejection Ratio, PSRR）

• 典型值：75dB @ 120Hz，60dB @ 1kHz。

• 意义：衡量稳压器抑制输入电源纹波的能力。PSRR越高，意味着输入电源上的噪声和纹波对输出电压的影响越小。LT1963在低频和中频表现出优异的PSRR，确保了输出电压的纯净性。

3.8 线性调整率（Line Regulation）

• 典型值：0.01% @ IOUT = 1.5A。

• 意义：衡量在输入电压变化时，输出电压保持稳定的能力。较低的线性调整率表示更好的稳压性能。

3.9 负载调整率（Load Regulation）

• 典型值：0.01% @ VIN = 5V，IOUT = 0A至1.5A。

• 意义：衡量在负载电流变化时，输出电压保持稳定的能力。较低的负载调整率表示更好的稳压性能。

3.10 温度漂移（Temperature Drift）

• 典型值：±0.05% / °C。

• 意义：衡量输出电压随温度变化的程度。较低的温度漂移确保了在宽温度范围内的输出稳定性。

3.11 瞬态响应（Transient Response）

• 意义：稳压器对负载电流或输入电压快速变化的响应速度。LT1963的快速瞬态响应是其优点之一，有助于维持数字电路的稳定性。

3.12 关断功能（Shutdown Function）

• 引脚：SHDN (Shutdown)。

• 意义：通过将SHDN引脚拉低（通常为0.4V以下），可以使LT1963进入低功耗关断模式，此时静态电流降至0.1µA左右。这对于电池供电系统中的电源管理非常有用。

3.13 保护功能

• 热关断温度：典型值165°C。

• 限流阈值：典型值1.8A。

• 意义：这些参数定义了保护功能触发的条件，保证了器件在异常情况下的安全运行。

3.14 等效串联电阻（ESR）与输出电容

• 意义：输出电容的ESR对稳压器的稳定性至关重要。LT1963对输出电容的ESR要求不高，这意味着可以使用各种类型的电容器，包括陶瓷电容。但在某些情况下，选择合适的ESR范围（通常在1Ω以下）能够优化瞬态响应和稳定性。

理解这些参数有助于设计者根据具体应用需求，准确评估LT1963的适用性，并进行相应的电路设计和优化。

第四章：LT1963设计考量与应用指南

在设计基于LT1963的电源电路时，需要考虑多个因素以确保其性能、稳定性和可靠性。

4.1 输入电容选择（CIN）

为了确保LT1963的稳定工作并降低输入端噪声，在LT1963的输入引脚和地之间放置一个输入电容是必不可少的。

• 作用：输入电容的主要作用是提供一个低阻抗路径，用于瞬态电流，从而防止输入电压的瞬态跌落，同时滤除输入电源上的高频噪声。它还能提供一个局部电荷储存，以应对负载瞬变时稳压器的瞬时电流需求。

• 推荐值：通常建议使用至少1µF的陶瓷电容，放置在尽可能靠近LT1963的VIN引脚。对于输入电源有较大纹波或长走线的情况，可能需要更大的输入电容（如10µF或更高）或并联一个电解电容。

• ESR要求：陶瓷电容通常具有非常低的ESR，这对于许多稳压器来说是理想的。LT1963对输入电容的ESR要求不高，但确保其有效滤波能力仍是关键。

4.2 输出电容选择（COUT）

输出电容是LT1963稳定性和瞬态响应的关键。

• 作用：输出电容的主要作用是稳定反馈环路，抑制输出电压纹波，并提供瞬时电流以应对负载瞬变。

• 推荐值：LT1963在输出端需要至少10µF的输出电容才能保证稳定性。这个电容可以是陶瓷电容、钽电容或铝电解电容。

• ESR要求：LT1963对输出电容的ESR要求相对宽松，可以在0.01Ω到10Ω之间，这意味着它兼容各种类型的电容器。然而，为了优化瞬态响应和降低输出纹波，通常推荐使用ESR较低的电容，例如陶瓷电容。如果使用电解电容，其ESR需要在这个推荐范围内。

• 位置：输出电容应放置在尽可能靠近LT1963的OUT引脚和地之间，以最小化寄生电感和电阻。

4.3 噪声旁路电容（CBYP）

对于需要极低噪声的应用，连接一个电容到噪声旁路引脚（BYP）是强烈推荐的。

• 作用：该电容连接到LT1963内部基准电压源，可以有效滤除基准电压上的噪声，从而大幅降低LT1963的输出噪声。

• 推荐值：通常使用0.01µF的陶瓷电容。

• 效果：使用BYP电容可以将LT1963的输出噪声从大约40µV RMS（无BYP电容）降低到30µV RMS甚至更低。

4.4 反馈电阻选择（R1, R2）

对于可调输出电压版本（如LT1963A），外部反馈电阻（R1和R2）的选择至关重要。

• 作用：R1和R2组成一个分压器，将输出电压的一部分反馈到LT1963的反馈引脚（FB），用于与内部基准电压进行比较。

• 选择原则：

• 精度：选择高精度（例如1%或0.1%）和低温度系数的电阻，以确保输出电压在不同负载和温度条件下的稳定性。

• 阻值范围：总电阻值（R1+R2）通常在几千欧姆到几十千欧姆之间。过高的电阻值可能增加噪声和对寄生电容的敏感性，而过低的电阻值会增加静态功耗。

• 计算公式：V_OUT=V_REFtimes(1+R1/R2)，其中$V_{REF}$是LT1963的内部基准电压（通常为1.21V）。可以固定R2的值，然后计算R1，或者反之。

4.5 散热考量

线性稳压器通过耗散多余的电压来保持输出稳定，这意味着它们会将一部分能量转化为热量。在电流较大时，散热成为一个重要的设计考量。

• 功耗计算：功耗 P_D=(V_IN−V_OUT)timesI_OUT。

• 温升计算：芯片的结温 T_J=T_A+P_Dtimestheta_JA，其中T_A是环境温度，$ heta_{JA}$是结到环境的热阻。

• 封装与散热：

• SOT-223：散热能力有限，适用于小电流（几百毫安）应用。

• DDPAK (TO-263)：具有更大的散热焊盘，需要良好的PCB铜平面作为散热器。适用于中等电流（1A以内）应用。

• TO-220：通常需要外接散热片，适用于大电流（1.5A）应用，具有最好的散热性能。

• PCB布局：

• 大面积铜铺设：对于DDPAK和SOT-223封装，在稳压器下方和周围铺设大面积的铜平面（连接到地或稳压器引脚）可以显著提高散热效率。

• 热过孔：在散热焊盘下方使用多个热过孔连接到内部或背面铜层，进一步将热量传导出去。

• 避免热源集中：避免将大功率器件集中放置，确保良好的空气流通。

• 环境温度：确保工作环境温度在LT1963允许的范围内。

4.6 关断功能（SHDN引脚）

LT1963的SHDN引脚提供了电源管理功能。

• 使能/禁用：将SHDN引脚拉高（通常接近VIN或通过上拉电阻到VIN）使能LT1963；将SHDN引脚拉低（接地或低于0.4V）禁用LT1963，使其进入低功耗模式。

• 应用：在电池供电系统中，SHDN引脚可用于间歇性地关闭稳压器，以最大限度地延长电池寿命。也可以通过微控制器或逻辑门来控制LT1963的开关。

• 上拉/下拉电阻：如果SHDN引脚不使用，通常建议通过一个电阻将其上拉到VIN以确保LT1963始终处于使能状态。

4.7 PCB布局指南

良好的PCB布局对于LT1963的性能至关重要，特别是对于噪声、瞬态响应和散热。

• 短路径：输入电容、输出电容应尽可能靠近LT1963的相应引脚，以减小寄生电感和电阻。电源路径和地线应尽可能短和粗。

• 地平面：使用一个完整的地平面（或至少是一个低阻抗的地网络）可以有效降低地线噪声和减小地环路。

• 敏感信号隔离：将模拟信号和数字信号分开布线，避免高频噪声耦合到模拟电路中。例如，将噪声旁路电容（BYP）和其连接的地线远离噪声源。

• 热管理：如前所述，为稳压器提供足够的铜面积和热过孔，以确保有效散热。

• 避免环路：尽量避免形成大的电流环路，这可能导致电磁干扰（EMI）。

4.8 典型应用电路

4.8.1 固定输出电压稳压器

对于固定输出电压版本，电路非常简单，只需输入电容和输出电容。

VIN --- CIN --- LT1963 (VIN, OUT, GND) --- COUT --- VOUT
             |             |           |
            GND           GND         GND

如果使用SHDN功能，SHDN引脚需要连接到控制信号或上拉电阻。

4.8.2 可调输出电压稳压器

对于可调输出版本，需要额外的反馈电阻。

       +--- R1 ---+
       |           |
VIN --- CIN --- LT1963 (VIN, OUT, FB, GND) --- COUT --- VOUT
             |      |            |           |
            GND    SHDN         R2          GND
                        |
                       GND

其中R1和R2的值根据所需的$V\_{OUT}$和$V\_{REF}$（通常为1.21V）来计算。

4.8.3 低噪声应用

在可调或固定版本的基础上，增加BYP电容可以进一步降低噪声。

       +--- R1 ---+
       |           |
VIN --- CIN --- LT1963 (VIN, OUT, FB, BYP, GND) --- COUT --- VOUT
             |      |         |     |           |
            GND    SHDN       R2   CBYP        GND
                        |      |
                       GND    GND

通过精心设计和布局，可以充分发挥LT1963的性能优势，构建稳定、高效的电源解决方案。

第五章：LT1963典型应用场景

LT1963凭借其出色的性能，广泛应用于各种需要稳定、低噪声电源的场景。

5.1 射频（RF）电路供电

• 挑战：RF电路，如VCO（压控振荡器）、PLL（锁相环）、低噪声放大器（LNA）等，对电源噪声和纹波极为敏感。电源噪声会直接调制RF信号，导致相位噪声增加、杂散信号产生，严重劣化RF性能。

• LT1963优势：LT1963的极低输出噪声（30µV RMS）和高PSRR使其成为RF电路的理想选择。它能够提供干净、稳定的电源，最大限度地减少电源噪声对RF性能的影响，有助于提高系统灵敏度、降低EVM（误差矢量幅度）并改善频谱纯度。

• 应用示例：无线通信基站、GPS接收器、雷达系统、频谱分析仪等。

5.2 高精度模拟电路供电

• 挑战：ADC（模数转换器）、DAC（数模转换器）、运算放大器等高精度模拟器件对电源的纯净度要求极高。电源纹波和噪声会引入直流偏移、增益误差和信噪比下降。

• LT1963优势：LT1963的低噪声输出和高精度有助于保持模拟信号的完整性，减少量化误差，提高测量精度和动态范围。

• 应用示例：医疗设备（如MRI、超声诊断设备）、工业自动化控制、精密仪器仪表、数据采集系统、音频设备。

5.3 电池供电系统

• 挑战：电池供电系统要求电源管理IC具有低功耗特性，以延长电池寿命，同时需要高效地从下降的电池电压中提取能量。

• LT1963优势：LT1963的低压差电压（300mV @ 1.5A）允许它在电池电压接近输出电压时仍能正常工作，最大限度地利用电池的能量。其极低的静态电流（70µA）在待机模式下能显著降低功耗，延长设备的续航时间。关断功能（SHDN）进一步降低了非工作状态下的功耗。

• 应用示例：便携式电子产品、智能手机、平板电脑、手持式测试设备、物联网（IoT）设备。

5.4 数字ASIC/FPGA供电

• 挑战：现代高性能ASIC和FPGA的电源电压越来越低，但电流需求却越来越大，并且瞬态电流变化剧烈。它们对电源电压的瞬态跌落和过冲非常敏感。

• LT1963优势：LT1963能够提供高达1.5A的输出电流，并且具有快速的瞬态响应，能够迅速应对数字负载的电流跳变，保持输出电压的稳定。虽然对于极高电流和极低电压的应用，开关稳压器可能更高效，但在对噪声敏感或需要小尺寸解决方案的数字模块中，LT1963仍是优秀的补充。

• 应用示例：通信基础设施设备、工业控制板卡、高性能计算模块、嵌入式系统。

5.5 后置稳压器（Post-Regulator）

• 挑战：开关稳压器虽然效率高，但通常会产生较大的输出纹波和噪声。对于后端敏感电路，需要进一步的滤波。

• LT1963优势：LT1963可以作为开关稳压器之后的“后置稳压器”，进一步滤除开关电源的纹波和噪声。由于LT1963具有高PSRR，它能够有效地衰减来自开关电源的剩余纹波，为敏感负载提供更纯净的电源。这种级联方案结合了开关稳压器的高效率和线性稳压器的低噪声优势。

• 应用示例：音频系统（在数字电源之后提供模拟电源）、混合信号板卡、需要高纯净电源的工业传感器。

5.6 汽车电子

• 挑战：汽车环境具有宽温度范围、复杂的电气噪声和瞬态电压，对电源稳压器的鲁棒性要求高。

• LT1963优势：LT1963的宽输入电压范围和内置保护功能（如热关断、限流保护）使其适用于汽车电子应用。虽然某些汽车级器件可能需要满足更严格的AEC-Q100标准，但LT1963系列的部分产品也提供汽车级版本。

• 应用示例：车载信息娱乐系统、ADAS（高级驾驶辅助系统）模块、汽车传感器供电。

5.7 医疗诊断设备

• 挑战：医疗设备对电源的精度、稳定性和可靠性要求极高，以确保诊断结果的准确性和患者安全。低噪声电源对于高质量信号采集至关重要。

• LT1963优势：LT1963的低噪声、高精度和可靠性使其成为医疗诊断设备中敏感模拟和数字电路的理想电源解决方案。

• 应用示例：超声波、心电图（ECG）设备、血糖仪、血氧仪等。

5.8 便携式仪器仪表

• 挑战：便携式仪器需要长电池寿命、小尺寸和高精度。

• LT1963优势：低静态电流和低压差电压延长了电池寿命；多种紧凑封装（如SOT-223、DFN）满足了小尺寸需求；高精度输出确保了仪器测量的准确性。

• 应用示例：手持式万用表、示波器、气体检测仪、环境监测仪。

通过这些应用示例，我们可以看到LT1963的通用性和卓越性能使其成为各种高性能电子系统中不可或缺的组件。

第六章：LT1963故障排除与常见问题

在LT1963的实际应用中，可能会遇到一些问题。本章将介绍常见的故障现象、可能的原因以及相应的排除方法。

6.1 输出电压不稳或纹波过大

• 现象：输出电压波动较大，有明显纹波，或者在负载变化时输出电压剧烈抖动。

• 可能原因及解决方案：

• 输出电容ESR过高或容量不足：LT1963要求至少10µF的输出电容，且ESR应在0.01Ω到10Ω之间。检查输出电容的实际容量和ESR，尝试更换为容量更大、ESR更低的电容（如陶瓷电容）。确保电容放置在靠近LT1963输出引脚的位置。

• 输入电容不足：输入电容如果容量太小或位置离器件太远，无法有效抑制输入端的噪声和瞬态电流。增加输入电容容量，并确保靠近VIN引脚。

• 接地不良或地线过长：地线阻抗过大会导致地弹，影响输出电压稳定性。确保所有地连接点都可靠，并使用宽而短的地线走线。

• 反馈回路不稳定（仅限可调版本）：如果反馈电阻选择不当或布线引入寄生参数，可能导致反馈回路振荡。检查反馈电阻值是否符合推荐范围，并确保FB引脚的布线远离噪声源。

• 负载瞬变过大：如果负载电流变化速率非常快且幅度大，可能会超出LT1963的瞬态响应能力。尝试增加输出电容容量以提供更大的瞬时电流储备。

• 输入电压波动大或噪声过大：虽然LT1963有高PSRR，但如果输入电压纹波非常大或存在尖峰噪声，仍可能穿透到输出端。尝试在输入端增加额外的滤波，或使用开关稳压器作为预稳压器。

6.2 输出电压低于预期值或无输出

• 现象：测量到的输出电压明显低于设定值，甚至为0V。

• 可能原因及解决方案：

• 输入电压不足：检查VIN引脚电压是否在LT1963的最低工作电压之上，并且是否高于V_OUT+V_DROPOUT。如果输入电压太低，LT1963无法正常稳压。

• 负载过大或短路：如果负载电流超过LT1963的最大输出电流（1.5A），它会进入限流保护模式，导致输出电压下降。检查负载是否短路或电流需求过大。断开负载，测量空载输出电压。

• SHDN引脚未正确使能：如果SHDN引脚处于低电平（<0.4V），LT1963将处于关断模式。确保SHDN引脚已正确上拉到高电平（例如VIN或逻辑高）。

• 过热保护：如果芯片长时间工作在高温下，或者散热不良，可能会触发热关断。检查芯片表面温度，确认散热设计是否充分。如果芯片过热，断开电源，让其冷却后重新测试。

• 损坏的器件：极端情况可能是LT1963本身已损坏。尝试更换新的器件进行测试。

• 反馈回路断开或错误（仅限可调版本）：如果R1或R2开路，或者FB引脚未正确连接，反馈环路将失效。检查反馈电阻的连接和阻值。

6.3 芯片发热异常

• 现象：LT1963芯片在正常工作负载下发热量过大，用手触摸烫手。

• 可能原因及解决方案：

• PCB布局问题：检查PCB布局，特别是散热焊盘的铜面积是否足够大。对于DDPAK和SOT-223封装，应有足够大的铜平面与芯片底部连接散热。

• 无散热片（TO-220）：如果使用TO-220封装且电流较大，必须安装合适的散热片。

• 热过孔不足：对于多层板，确保散热焊盘下有足够的热过孔连接到内部或背面铜层。

• 环境温度过高：检查工作环境温度是否在器件的允许范围内。

• 缩小压差：如果可能，尝试降低输入电压，使其更接近输出电压（但仍需保留足够的压差裕量）。

• 降低负载电流：检查负载是否需要如此大的电流，或者考虑分担负载。

• 功耗过大：根据 P_D=(V_IN−V_OUT)timesI_OUT 计算实际功耗。如果$V_{IN}和V_{OUT}$的压差太大，或者输出电流过大，都可能导致功耗超限。

• 散热不良：

• 器件损坏：极少数情况下，损坏的器件也可能导致异常发热。

6.4 瞬态响应不佳

• 现象：当负载电流突然变化时，输出电压出现较大的过冲或欠冲，恢复时间长。

• 可能原因及解决方案：

• 输出电容不足：增加输出电容的容量，以提供更大的瞬时电流储备。

• 输出电容ESR过高：虽然LT1963对ESR要求宽松，但在某些情况下，过高的ESR仍会影响瞬态响应。尝试使用ESR更低的电容。

• PCB布线寄生电感：输出引脚到输出电容的走线过长或过细，会引入寄生电感，影响瞬态响应。确保这些走线尽可能短和粗。

• 负载变化速率过快：如果负载变化的速度超出LT1963的能力范围，考虑在负载端添加额外的旁路电容来应对局部瞬变。

6.5 振荡问题

• 现象：输出电压持续振荡，通常可以通过示波器观察到高频周期性波形。

• 可能原因及解决方案：

• 输出电容选择不当：输出电容的容量或ESR不在LT1963的稳定工作范围内。请参考数据手册中关于输出电容的推荐值和ESR范围。尝试不同类型和容量的电容组合。

• PCB布局问题：过长的走线、不合适的地线、或输入/输出电容远离芯片都可能引入寄生电感和电容，导致振荡。严格遵循PCB布局指南。

• BYP电容缺失或错误：虽然BYP电容主要用于降噪，但在某些情况下，它的缺失也可能影响稳定性。确保BYP引脚正确连接了推荐的电容。

• 反馈回路问题（可调版本）：反馈电阻的寄生电容或不当的布线可能导致反馈回路不稳定。尝试在反馈引脚和地之间放置一个小电容（例如几十皮法）来补偿。

6.6 启动问题

• 现象：LT1963无法正常启动，输出电压一直为0V或不稳定。

• 可能原因及解决方案：

• SHDN引脚状态：确保SHDN引脚已正确上拉到高电平。

• 输入电压不足：确保输入电压达到LT1963的最低工作电压。

• 负载过重：在启动时，如果负载电流过大，可能导致稳压器无法建立稳定输出。尝试断开负载进行启动测试。

• 电容充电时间：较大的输入/输出电容可能需要较长的充电时间。

• 器件损坏：检查器件是否已损坏。

通过系统地检查上述可能原因并逐一排除，大多数LT1963相关的故障都可以得到解决。在设计初期，充分阅读数据手册并遵循其推荐的设计和布局指南，是避免这些问题的最佳途径。

第七章：LT1963与同类产品比较及发展趋势

7.1 LT1963与同类LDO产品的比较

市场上有众多LDO产品，LT1963在其中占据独特的地位。与一些其他LDO相比，LT1963的优势主要体现在：

• 压差电压：虽然目前有更低压差（例如<100mV）的LDO，但LT1963的300mV（@1.5A）在同等电流能力和噪声水平的LDO中仍然具有竞争力，特别是对于电池供电系统，其效率表现优秀。

• 输出噪声：这是LT1963最显著的优势之一。30µV RMS的超低噪声水平使其在射频、音频和高精度测量等对噪声极为敏感的应用中脱颖而出。许多通用LDO的噪声水平远高于此。

• PSRR：LT1963在宽频率范围内（特别是低频和中频）具有出色的PSRR，能有效抑制电源纹波，这对于开关电源后级滤波非常有利。

• 瞬态响应：LT1963的快速瞬态响应确保了在负载快速变化时输出电压的稳定性，这对于数字逻辑和DSP等动态负载至关重要。

• 精度和稳定性：高精度的输出电压和良好的温度稳定性使得LT1963适用于对电压要求严格的场合。

• 易用性：对输出电容ESR的宽容性使得设计者在选择电容时更加灵活，降低了设计复杂性。

然而，LT1963也有其局限性：

• 效率：作为线性稳压器，当输入与输出电压差较大时，其效率远低于开关稳压器。在高电流、大压差的应用中，热量耗散是一个主要问题。

• 封装尺寸：虽然有DFN等小封装，但对于1.5A电流，其主要封装（TO-220, DDPAK）相对较大，尤其在需要散热片时。

• 成本：作为一款高性能产品，LT1963的成本可能会高于一些通用型LDO。

总的来说，LT1963是一款在性能上表现均衡且在低噪声和瞬态响应方面具有突出优势的LDO，尤其适用于对电源质量有较高要求的应用。

7.2 线性稳压器技术的发展趋势

尽管开关稳压器在效率方面占据主导地位，但线性稳压器仍将在特定领域持续发展和应用，主要趋势包括：

• 更低的压差电压：随着半导体工艺的进步，LDO的压差电压将持续降低，以更好地支持低输入电压和延长电池寿命。

• 更低的静态电流：微功耗是LDO发展的重要方向，更低的静态电流对于延长电池寿命和实现更长的待机时间至关重要，特别是在物联网（IoT）和可穿戴设备领域。

• 更低的噪声和更高的PSRR：随着电子系统对电源纯净度要求的不断提高，LDO将继续优化其噪声性能和纹波抑制能力，以满足更苛刻的射频、模拟和高精度传感器的需求。

• 更快的瞬态响应：为了适应快速变化的数字负载，LDO的瞬态响应速度将进一步提升，以最小化电压过冲和欠冲。

• 集成更多功能：未来的LDO可能会集成更多的保护功能、诊断功能，甚至电源管理功能，以简化系统设计。

• 更小更紧凑的封装：随着电子设备小型化的趋势，LDO将向更小、更薄的封装发展，同时不牺牲散热性能。例如，WL-CSP（Wafer-Level Chip Scale Package）封装的应用将越来越普遍。

• 热管理优化：在不牺牲小尺寸的前提下，LDO将采用更先进的封装技术和芯片设计，以更好地管理热量，提高在紧凑空间内的输出电流能力。

• 高压输入LDO：虽然LT1963属于中等输入电压范围，但市场对更高输入电压（如40V、60V甚至更高）的LDO也有需求，以满足工业、汽车等恶劣环境的应用。

LT1963作为凌特/ADI的经典LDO产品，其技术积累和性能优势将继续在特定高端应用中发挥重要作用。随着未来技术的发展，我们将看到更多创新型的线性稳压器产品，它们将继续在低噪声、高精度和特定功耗优化方面提供独特的价值。

第八章：总结与展望

LT1963作为一款高性能的低压差线性稳压器，以其卓越的低噪声输出、低压差电压、快速瞬态响应和丰富的保护功能，在电子设计领域树立了典范。它不仅能够为各种敏感模拟和射频电路提供极其纯净和稳定的电源，还在电池供电系统和后置稳压应用中展现出显著优势。其多样的封装选项和可调输出电压能力，赋予了设计者极大的灵活性，能够适应从紧凑型便携设备到高功率工业应用的广泛需求。

本资料从LT1963的概述、核心特性、工作原理、关键参数、设计考量、典型应用、故障排除到与同类产品的比较及技术发展趋势，进行了全面而深入的解析。我们详细探讨了输入输出电容选择、散热管理、反馈电阻配置以及PCB布局等关键设计要素，这些都是确保LT1963能够发挥最佳性能并长期稳定运行的基础。同时，通过对常见故障的分析和解决方案的提供，旨在帮助工程师在实际应用中快速定位并解决问题。

展望未来，尽管开关稳压器在高效率应用中占据主导地位，但线性稳压器，特别是像LT1963这类在噪声、瞬态响应和电压精度方面表现突出的产品，仍将在众多对电源质量有严苛要求的应用中保持其不可替代的地位。随着半导体技术的不断进步，未来的LDO将朝着更低的压差、更低的静态电流、更极致的噪声抑制、更快的响应速度以及更紧凑的封装方向发展，以满足日益增长的复杂电子系统需求。

LT1963及其同系列产品将继续作为高性能电源管理解决方案的重要组成部分，为工程师提供可靠、高效和高质量的电源选择。理解并掌握其工作原理和应用精髓，对于设计出色的电子产品至关重要。
