LMV321运算放大器：详细引脚图与功能解析

LMV321是一款由德州仪器（Texas Instruments）等公司生产的单路、低电压、轨到轨输出CMOS运算放大器，它在各种电子设计中扮演着至关重要的角色。凭借其出色的性能、低功耗特性以及小巧的封装尺寸，LMV321广泛应用于便携式设备、电池供电系统、传感器接口、有源滤波器以及其他对功耗和空间有严格要求的场合。理解LMV321的引脚图及其各自的功能是成功设计和实现基于该运算放大器电路的基础。本文将深入探讨LMV321的引脚排列、主要特性、典型应用以及设计时需要考虑的重要因素，旨在为工程师和爱好者提供一个全面而详尽的参考。

LMV321家族成员通常包括单路（LMV321）、双路（LMV358）和四路（LMV324）版本，它们共享相似的电气特性，但在封装和引脚数量上有所不同。本文将重点关注单路LMV321，因为它在空间受限的应用中更为常见。LMV321以其经济高效和高性能的平衡而闻名，使其成为许多通用运算放大器应用的理想选择。

LMV321的主要特性与优势

在深入探讨引脚图之前，我们有必要了解LMV321的一些关键特性，这些特性使其在众多运算放大器中脱颖而出：

• 低电压操作： LMV321能够在低至2.7V的单电源电压下稳定工作，最高可达5.5V。这种宽泛的供电电压范围使其能够兼容各种数字和模拟电路，尤其适用于电池供电系统，如智能手机、平板电脑、物联网设备以及其他便携式电子产品。低电压操作不仅降低了功耗，也简化了电源管理设计。

• 轨到轨输出： 轨到轨输出是LMV321的一个显著优势。这意味着其输出电压可以摆动到非常接近正电源轨（VCC）和负电源轨（GND，对于单电源应用通常为0V），从而最大限度地利用电源电压范围。这一特性对于需要大动态范围输出的电路至关重要，例如传感器信号调理，其中微弱的输入信号需要被放大到接近整个电源电压范围，以实现最佳的模拟到数字转换（ADC）性能或驱动其他模拟组件。

• 低静态电流： LMV321的静态电流通常在几十微安的量级，这对于电池供电设备来说是一个非常有利的特性。低静态电流意味着即使在没有信号输入或轻负载的情况下，运算放大器消耗的电量也非常少，从而大大延长了电池寿命。在追求长续航时间的物联网（IoT）节点、可穿戴设备和遥感应用中，这一特性显得尤为重要。

• CMOS输入级： LMV321采用CMOS工艺制造，这意味着其输入偏置电流非常低，通常在几皮安（pA）的量级。低输入偏置电流对于高阻抗信号源（例如来自pH传感器、光电二极管或其他高输出阻抗传感器的信号）的放大至关重要，因为它可以最大限度地减少输入电流流过信号源引起的电压降，从而保证测量的准确性。此外，CMOS输入级还具有高输入阻抗的特点，可以减少对信号源的负载效应。

• 单位增益稳定： 尽管LMV321通常设计为低带宽应用，但它在单位增益配置下是稳定的，这意味着它可以作为一个缓冲器（电压跟随器）使用，而不会发生自激振荡。这种稳定性使得LMV321在各种反馈配置中都能可靠地工作，简化了电路设计过程，并降低了对外部频率补偿元件的需求。

• 增益带宽积（GBWP）： LMV321的增益带宽积通常在1MHz左右，这表明它适用于低频到中频应用。虽然不是高速运算放大器，但对于大多数传感器信号调理、音频处理和低频滤波任务来说，其带宽是足够的。在选择运算放大器时，匹配其带宽与应用需求至关重要，以避免不必要的功耗和噪声。

• 多种封装选择： LMV321提供多种紧凑型封装，如SC70-5、SOT23-5、SOIC-8等，这使得它能够适应不同空间限制的设计。例如，SC70-5和SOT23-5封装非常小巧，非常适合便携式和微型设备。选择合适的封装不仅取决于空间可用性，还要考虑PCB布局的复杂性和热管理需求。

综合来看，LMV321凭借其低功耗、轨到轨输出和低电压操作等特点，成为成本敏感型和功耗敏感型应用中通用运算放大器的理想选择。

LMV321引脚图与功能详解

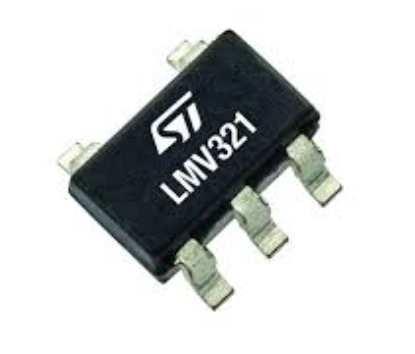

LMV321通常采用5引脚SOT-23或SC70封装，这两种封装在尺寸上非常小巧，引脚功能排列通常是兼容的。为了更清晰地理解，我们将以最常见的SOT-23-5封装为例进行详细说明。

SOT-23-5封装的LMV321引脚排列：

重要提示： 尽管大多数LMV321兼容型号的引脚功能相同，但在实际设计中，务必参考您所选具体型号的官方数据手册（Datasheet）。不同制造商或不同封装的引脚排列可能存在细微差异。数据手册是获取最准确、最详细信息的权威来源，它将包含电气特性、推荐工作条件、封装信息以及应用注意事项。

LMV321的典型应用场景与电路配置

LMV321作为一款多功能通用运算放大器，在许多低功耗和低电压应用中表现出色。以下是一些典型的应用场景及其常用的电路配置：

1. 电压跟随器（缓冲器）

目的： 实现阻抗匹配，将高阻抗信号源与低阻抗负载隔离开来，防止信号源被负载效应拉低。同时，它提供了一个单位增益的放大，即输出电压与输入电压相等。

配置：

• 将输入信号连接到**IN+**引脚。

• 将OUT引脚直接连接到**IN-**引脚（反馈）。

• GND和VCC连接到电源。

• 输出信号从OUT引脚取出。

优势：

• 极高的输入阻抗，对信号源几乎没有负载效应。

• 极低的输出阻抗，能够有效驱动低阻抗负载。

• 简单可靠，无需外部电阻，节省空间和成本。

• 在传感器接口、ADC前端缓冲器、数字到模拟转换器（DAC）输出缓冲器等应用中非常常见。

2. 同相放大器

目的： 对输入信号进行放大，且输出信号与输入信号同相。

配置：

• 输入信号通过一个电阻R1连接到**IN+**引脚。

• 一个反馈电阻Rf连接在OUT引脚和**IN-**引脚之间。

• **IN-**引脚通过另一个电阻R2连接到GND。

• GND和VCC连接到电源。

• 输出信号从OUT引脚取出。

增益公式： G=1+(Rf/R2)

优势：

• 保持输入信号的相位。

• 输入阻抗相对较高，取决于IN+引脚的连接方式。

• 广泛用于传感器信号放大、音频放大等需要非反相增益的场合。

3. 反相放大器

目的： 对输入信号进行放大，且输出信号与输入信号反相。

配置：

• 输入信号通过一个电阻Rin连接到**IN-**引脚。

• 一个反馈电阻Rf连接在OUT引脚和**IN-**引脚之间。

• **IN+**引脚连接到GND（或一个参考电压）。

• GND和VCC连接到电源。

• 输出信号从OUT引脚取出。

增益公式： G=−(Rf/Rin)

优势：

• 提供反相增益。

• 输入阻抗由Rin决定。

• 常用于音频处理、滤波器等需要反相放大或信号反转的场景。

4. 有源滤波器

目的： 实现对特定频率范围信号的通过或衰减，例如低通、高通、带通或带阻滤波器。

配置：

• 结合电阻、电容和LMV321，可以构建各种阶次的有源滤波器。例如，一个简单的RC低通滤波器可以通过在反相或同相配置中加入电容来实现。

• LMV321的轨到轨输出和低功耗特性使其在电池供电的便携式设备中特别适合用于音频信号滤波、传感器数据预处理等。

优势：

• 比无源滤波器具有更好的选择性和增益。

• 可以实现更复杂的滤波特性。

• 没有无源滤波器的插入损耗问题。

5. 比较器

目的： 比较两个输入电压，并根据比较结果输出高电平或低电平。虽然LMV321是为线性放大设计的，但在某些非临界比较器应用中也可以使用。

配置：

• 一个输入电压连接到**IN+**引脚。

• 另一个参考电压连接到**IN-**引脚。

• OUT引脚直接作为比较输出。

• GND和VCC连接到电源。

注意： 运算放大器作为比较器使用时，其响应速度通常比专门的比较器慢，并且可能存在输出振荡问题。对于高速或精确的比较应用，建议使用专用的比较器芯片。

6. 传感器接口电路

目的： 将微弱的传感器输出信号放大、滤波和调理，使其能够被ADC或其他后续电路处理。

配置：

• LMV321的低输入偏置电流和轨到轨输出非常适合连接各种传感器，如温度传感器（热敏电阻、RTD）、光电二极管、压力传感器等。

• 通常会结合放大器、缓冲器和滤波器配置来构建完整的传感器信号链。

优势：

• 能够有效处理低电平信号。

• 低功耗延长了电池供电传感器的使用寿命。

• 小尺寸封装便于集成到紧凑型传感器模块中。

设计与使用LMV321的注意事项

在将LMV321集成到您的电路设计中时，有一些关键点需要特别注意，以确保其稳定、高效且可靠地工作：

1. 电源去耦（旁路电容）

这是任何运算放大器电路设计中最基本也是最重要的步骤之一。在VCC引脚和GND引脚之间尽可能靠近芯片放置一个0.1μF（或0.01μF）的陶瓷旁路电容。这个电容的作用是：

• 提供瞬时电流： 当运算放大器内部电路对电流有瞬时需求时，旁路电容能够快速提供电流，弥补电源线上的电压跌落。

• 滤除高频噪声： 电源线上经常存在高频噪声，旁路电容能够有效地将这些噪声旁路到地，防止它们进入运算放大器，从而提高信号的纯净度。

• 防止自激振荡： 稳定的电源是运算放大器稳定工作的前提。不适当的电源去耦可能导致运算放大器在高频下发生自激振荡。

在一些对电源纹波和噪声要求更高的应用中，除了0.1μF的陶瓷电容外，还可以在其旁边并联一个更大容量的电解电容（如1μF或10μF），用于滤除较低频率的电源噪声。

2. 输入/输出范围限制

虽然LMV321具有轨到轨输出，这意味着其输出电压可以接近电源轨，但其输入电压范围通常不是完全轨到轨的。通常，CMOS输入级在非常接近电源轨的输入电压下性能可能会有所下降。

• 共模输入电压范围（VICR）： 务必查阅数据手册中关于共模输入电压范围的说明。如果输入信号超出了这个范围，运算放大器将无法正常工作，甚至可能出现输出饱和或反相的情况。例如，某些轨到轨输出的运算放大器，其输入级可能只支持“接近”电源轨的电压，而不是精确到电源轨。

• 输出驱动能力： LMV321的输出驱动能力是有限的。过重的负载或需要大电流的负载可能会导致输出电压摆幅减小，甚至损坏芯片。在连接负载时，应确保负载电流在数据手册规定的输出电流范围内。如果需要驱动较大电流的负载，可能需要额外的缓冲级。

3. 负载电容效应

运算放大器在驱动容性负载（例如长电缆、AD转换器的输入电容）时，可能会出现不稳定或振荡。这是因为容性负载在输出端引入了一个极点，与运算放大器内部的开环输出阻抗结合，可能导致相位裕度不足。

• 隔离电阻： 解决此问题的一种常见方法是在运算放大器的OUT引脚和容性负载之间串联一个几十到几百欧姆的隔离电阻（Riso）。这个电阻与负载电容形成一个RC网络，将极点移出运算放大器的反馈环路带宽之外，从而提高稳定性。

• 补偿网络： 对于严重的容性负载问题，可能需要更复杂的补偿网络，例如在反馈回路中引入一个超前补偿电容。

4. 信号路径布局

良好的PCB布局对于高性能运算放大器电路至关重要。

• 地平面： 使用一个坚实的地平面来提供低阻抗的返回路径，并减少地弹（Ground Bounce）和电磁干扰（EMI）。

• 信号线： 保持输入和输出信号线尽可能短且直，以减少寄生电感和电容。

• 电源线： 粗而短的电源线有助于减少IR压降和噪声。

• 元件放置： 旁路电容应放置在离VCC和GND引脚最近的位置。反馈元件应尽可能靠近运算放大器，以最小化反馈路径中的寄生效应。

• 避免环路： 避免形成大的电流环路，因为这会增加对电磁干扰的敏感性，并可能产生不必要的噪声。

5. 噪声考虑

LMV321虽然是一款低功耗器件，但在某些高精度应用中，其固有的噪声（电压噪声和电流噪声）可能成为一个考虑因素。

• 输入电阻： 在反相放大器配置中，输入电阻会与运算放大器的输入电流噪声相互作用，产生额外的电压噪声。选择合适的电阻值可以平衡增益和噪声性能。

• 带宽限制： 限制电路带宽可以有效降低宽带噪声。通过滤波器设计，只允许所需的信号频率通过。

• 电源噪声： 如前所述，良好的电源去耦对降低电源引入的噪声至关重要。

6. 热效应

虽然LMV321的功耗很低，在大多数情况下不会出现明显的热效应，但在极端工作条件（例如最大电源电压和最大输出电流同时发生）下，或在环境温度较高时，仍需考虑芯片的功耗和散热。过高的结温会影响器件的性能和寿命。对于SOT-23和SC70这样的小封装，其热阻通常较高，因此在设计时应预留足够的散热余量。

7. ESD保护

所有半导体器件都对静电放电（ESD）敏感。在处理LMV321时，应采取适当的ESD保护措施，例如使用防静电腕带、防静电垫等，以防止静电损坏器件。

8. 软件模拟与原型验证

在实际电路板制作之前，使用SPICE等仿真工具对电路进行模拟可以发现潜在问题，例如增益不准确、稳定性问题或噪声过大。模拟可以帮助优化元件值和电路拓扑。在原型验证阶段，仔细测试LMV321在各种工作条件下的性能，包括电源波动、温度变化和不同负载条件，以确保其满足设计要求。

通过仔细考虑以上这些设计因素，工程师可以最大限度地发挥LMV321的性能，并确保其在目标应用中的稳定可靠运行。这款小巧而功能强大的运算放大器，在正确使用的情况下，能够为各种电池供电和空间受限的电子产品提供卓越的性能。

LMV321的内部结构与工作原理简述

为了更深入地理解LMV321的特性，我们可以对其内部结构和基本工作原理进行简要的探讨。虽然运算放大器的内部电路非常复杂，包含数百个晶体管和无源元件，但其核心思想是构建一个高增益、高输入阻抗、低输出阻抗的差分放大器。

1. 输入级（差分对）

LMV321的输入级通常由一个CMOS差分对构成，这是运算放大器的核心。差分对的作用是检测两个输入引脚（IN+和IN-）之间的电压差，并将其转换为电流差。由于LMV321采用CMOS工艺，其输入晶体管是MOSFET，这赋予了它极高的输入阻抗和极低的输入偏置电流。这种特性使得它能够直接连接到高阻抗传感器或微弱信号源，而不会产生明显的负载效应。差分对的对称性对于确保运算放大器的共模抑制比（CMRR）和电源抑制比（PSRR）至关重要。

2. 中间增益级

输入级产生的电流差或电压差会送入中间增益级。这一级的主要任务是提供大量的电压增益，使微小的输入差分信号能够被放大到足以驱动输出级。中间增益级通常采用多级共源共栅（cascode）或达林顿结构，以提供高增益和良好的线性度。在这个阶段，可能会引入频率补偿网络，以确保运算放大器在反馈配置下的稳定性。

3. 输出级（轨到轨输出）

输出级是LMV321的另一大亮点，实现了轨到轨输出。传统的运算放大器输出级通常是BJT推挽式结构，其输出电压摆幅受限于电源轨减去晶体管的饱和压降（Vsat）。而LMV321的CMOS轨到轨输出级通过使用PMOS和NMOS晶体管对，可以使输出电压摆动到非常接近正电源（VCC）和负电源（GND）的电压。

• PMOS晶体管： 当输出需要接近VCC时，PMOS晶体管负责向上拉电流。

• NMOS晶体管： 当输出需要接近GND时，NMOS晶体管负责向下拉电流。

这种设计使得LMV321在低电源电压下也能提供最大的动态输出范围，这对于电池供电系统中的高效率和高信噪比应用至关重要。输出级还包含限流保护电路，以防止在驱动过重负载时损坏芯片。

4. 偏置电路与参考电压

为了使内部晶体管在正确的偏置点工作，LMV321内部还包含精密的偏置电路。这些电路确保了差分对和增益级的正确电流和电压，从而保证了器件的稳定性和性能。此外，一些运算放大器内部可能包含一个基准电压源，用于提供稳定的参考电位。

5. 频率补偿

为了确保运算放大器在各种反馈配置下都能稳定工作（即不会自激振荡），内部通常会集成频率补偿网络。对于LMV321这样的单位增益稳定运算放大器，通常采用密勒（Miller）补偿，通过在增益级之间引入一个电容，从而在较高的频率下降低开环增益，并将第一个主极点移到较低的频率，以保证足够的相位裕度。这使得设计者在使用LMV321时无需外部频率补偿元件，简化了电路设计。

总结来说，LMV321的内部结构是一个高度集成的微型模拟系统，通过精妙的电路设计实现了低功耗、低电压和轨到轨输出等关键特性。理解这些基本组成部分有助于更深入地掌握其工作原理，并在实际应用中更好地利用其优势。

LMV321与其他运算放大器的比较与选型考量

在众多的运算放大器产品中选择适合特定应用的器件是工程师面临的常见挑战。了解LMV321的相对位置以及与其他类型运算放大器的比较，有助于做出明智的选型决策。

1. 与通用BJT输入运算放大器的比较

许多传统的通用运算放大器，如LM741、LM358（虽然LM358有CMOS版本，但也有BJT输入版本），采用双极结型晶体管（BJT）作为输入级。

• 输入偏置电流： LMV321（CMOS输入）的输入偏置电流远低于BJT输入运算放大器（通常是纳安到微安级别）。这意味着LMV321更适合连接高阻抗传感器或需要低输入电流的应用。

• 输入阻抗： LMV321的输入阻抗非常高（通常是兆欧到太欧级别），而BJT输入运算放大器的输入阻抗相对较低。

• 轨到轨： 许多BJT输入运算放大器不具备轨到轨输出能力，其输出摆幅受限于电源电压减去Vsat。LMV321的轨到轨输出是其显著优势。

• 功耗： 通常情况下，CMOS工艺的运算放大器（如LMV321）在低电压和低频率下的功耗比BJT运算放大器更低。

• 噪声： 在某些情况下，BJT运算放大器的电压噪声性能可能优于CMOS运算放大器，尤其是在高频下。

2. 与精密运算放大器的比较

精密运算放大器通常具有非常低的输入失调电压（Vos）、低失调电压漂移、低噪声和高共模抑制比（CMRR）。

• 失调电压： LMV321的输入失调电压（通常在毫伏级别）相对较高。对于需要极高精度的应用，例如惠斯通电桥放大或高精度仪表放大器，可能需要选择失调电压在微伏级别的精密运算放大器。

• 噪声： 精密运算放大器通常具有更低的电压和电流噪声规格。

• 成本： LMV321是成本效益非常高的通用运算放大器，而精密运算放大器通常价格更高。

3. 与高速运算放大器的比较

高速运算放大器通常具有数MHz到数百MHz甚至GHz的带宽，高压摆率和快速建立时间。

• 带宽和压摆率： LMV321的增益带宽积（GBWP）通常在1MHz左右，压摆率也相对较低。它不适用于视频处理、RF应用或高速数据传输等需要宽带宽和快速响应的场景。高速运算放大器通常功耗更高，且可能需要更复杂的布局和电源管理。

4. 与零漂移（斩波）运算放大器的比较

零漂移运算放大器通过内部斩波技术，实现了极低的输入失调电压和失调电压漂移，并且在温度变化和时间漂移方面表现出色。

• 失调和漂移： LMV321不具备斩波功能，其失调电压和漂移性能远不如零漂移运算放大器。

• 噪声特性： 斩波运算放大器在低频（例如1/f噪声区域）通常具有非常低的噪声，但在斩波频率附近可能会出现噪声尖峰。

LMV321的选型考量总结

基于以上比较，LMV321最适合以下类型的应用：

• 低功耗应用： 电池供电的便携设备、物联网节点、无线传感器。

• 低电压操作： 与2.7V至5.5V电源兼容的系统。

• 空间受限应用： 小型封装如SOT-23和SC70。

• 高输入阻抗需求： 驱动高阻抗传感器、缓冲信号。

• 大动态范围输出： 需要输出摆幅接近电源轨的应用。

• 成本敏感型设计： 作为经济高效的通用解决方案。

• 低频到中频应用： GBWP在1MHz左右足以满足大多数音频、传感器信号调理和低速控制应用。

如果您的应用需要极高的精度（微伏级失调）、超低噪声、超高速或驱动大电流负载，那么LMV321可能不是最佳选择，您可能需要考虑其他更专业的运算放大器。然而，对于绝大多数通用模拟信号处理任务，LMV321以其出色的性价比和易用性，成为了一个非常受欢迎的选择。

在最终确定选型时，始终查阅目标运算放大器的数据手册，它包含了所有关键的电气特性、推荐操作条件、绝对最大额定值、封装信息、典型应用电路以及性能曲线，这些是做出准确判断的不可或缺的依据。通过仔细权衡各项参数，可以确保所选器件能够完美满足您的设计需求。

LMV321的未来发展趋势与应用展望

尽管LMV321是一款成熟且广泛应用的运算放大器，但模拟集成电路技术仍在不断发展，未来可能会出现与其相关的进一步演进或新的应用趋势。

1. 更低的功耗与更高的能效

随着物联网（IoT）设备和可穿戴设备的爆炸式增长，对超低功耗器件的需求将持续增加。未来的LMV321或其后续产品可能会进一步优化工艺，实现更低的静态电流和更高的电源效率，从而延长设备在电池供电下的运行时间。这可能包括更先进的电源管理模式，如休眠或待机模式下的超低电流消耗。

2. 更好的噪声性能

尽管LMV321主要针对通用和低功耗应用，但对更低噪声的需求无处不在。未来的版本可能会在保持低功耗的同时，引入更先进的噪声抑制技术，以提高在精密测量和弱信号处理中的信噪比。

3. 更小的封装与更高集成度

芯片封装技术不断向更小、更薄的方向发展。未来可能会出现尺寸更小的封装形式，以便将LMV321集成到更微型化的模块中。同时，也可能出现集成更多辅助功能（如数字接口、可编程增益、内部参考电压）的多功能芯片，以简化系统设计并减少外部元件数量。

4. 宽温度范围与工业级应用

虽然LMV321已经支持一定的温度范围，但未来可能会有更多版本针对严苛的工业、汽车或军事环境，提供更宽的工作温度范围和更高的可靠性等级，以满足这些特定领域的需求。

5. 智能传感器前端集成

随着传感器技术向智能化发展，LMV321这类运算放大器可能不再仅仅作为独立的组件，而是更紧密地集成到传感器模块内部，作为传感器前端的模拟信号调理单元，与微控制器、ADC等一同形成片上系统（SoC）或系统级封装（SiP）解决方案。这种集成将大大简化系统设计，提高性能并降低成本。

6. 医疗与健康监测领域

在医疗电子和健康监测设备中，对低功耗、小尺寸和高精度的模拟前端需求日益增长。LMV321及其改进型产品将继续在这些领域发挥重要作用，例如在心率监测、血糖仪、可穿戴式生命体征监测器等设备中，进行生物信号的放大和调理。

7. 人工智能（AI）边缘计算的模拟前端

随着AI从云端向边缘设备下沉，许多边缘计算设备需要处理来自传感器的模拟信号。LMV321这样的低功耗运算放大器可以作为这些AI边缘设备的模拟前端，在数据进入数字域进行AI处理之前进行必要的信号预处理。

8. 教育与原型设计领域的持续普及

由于其成本效益和易用性，LMV321将继续在电子工程教育和业余爱好者的原型设计领域保持其普及性。未来可能会有更多的教学资源和开发板支持这类通用运算放大器，帮助初学者更好地理解模拟电路。

总而言之，LMV321作为一款经典的低电压、低功耗、轨到轨CMOS运算放大器，已经证明了其在众多应用中的价值。随着技术的进步和市场需求的变化，它将继续发展和演进，以满足更严格的功耗、性能和集成度要求，并在新兴的应用领域中发挥越来越重要的作用。它的基本引脚功能和核心优势将保持不变，但其性能参数和集成方式可能会不断优化，以适应未来的电子设计挑战。
