74HC00D 芯片详解：数字逻辑的基石

74HC00D是一款在数字电路领域中极其常见的CMOS（互补金属氧化物半导体）逻辑IC，它属于74HC系列（高速CMOS），其核心功能是集成了四个独立的、两输入与非门（NAND gate）。作为数字逻辑设计的基础组件之一，74HC00D因其低功耗、高速度和宽电压工作范围等特性，在各种电子设备和系统中得到了广泛应用。理解其工作原理、电气特性以及典型应用对于任何从事电子工程或对数字电路感兴趣的人来说都至关重要。

1. 74HC00D 芯片概览

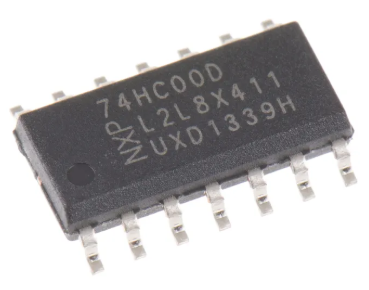

74HC00D是业界标准74系列逻辑芯片家族中的一员。其中，“74”表示它是通用逻辑IC系列，“HC”代表高速CMOS技术，而“00”则特指其内部功能是四路两输入与非门。末尾的“D”通常表示特定的封装形式，例如SOIC（小外形集成电路）封装，这是一种常见的表面贴装（SMD）封装，适用于紧凑型PCB设计。

与早期的TTL（晶体管-晶体管逻辑）系列（如74LS00）相比，74HC系列采用了CMOS技术，这带来了显著的优势，包括更低的静态功耗、更宽的电源电压范围以及更高的噪声抗扰度。这些特性使得74HC00D成为现代低功耗、高密度数字系统设计的理想选择。

2. 与非门（NAND Gate）的工作原理

理解74HC00D的关键在于理解其核心组件——与非门。与非门是一种基本的逻辑门，其输出只有在所有输入都为高电平（逻辑“1”）时才为低电平（逻辑“0”），否则输出为高电平。这可以看作是“与”门（AND gate）之后接了一个“非”门（NOT gate）。

真值表：

布尔表达式：与非门的布尔表达式通常表示为：Y=A⋅B 或 Y=(A⋅B)′。

74HC00D内部集成了四个这样的独立与非门，每个门都有独立的输入引脚和输出引脚，使得设计者可以根据需要灵活地利用这些逻辑功能。这种多门集成在一个芯片内的设计，大大简化了电路板布局，并降低了整体成本。

3. 74HC00D 的引脚配置与功能

典型的74HC00D（例如SOIC-14封装）具有14个引脚，其引脚配置如下：

• 引脚 1A, 1B, 2A, 2B, 3A, 3B, 4A, 4B： 各与非门的输入引脚。例如，1A和1B是第一个与非门的输入。

• 引脚 1Y, 2Y, 3Y, 4Y： 各与非门的输出引脚。例如，1Y是第一个与非门的输出。

• 引脚 VCC： 电源正极，通常连接到3.3V或5V。

• 引脚 GND： 接地引脚，电源负极。

了解这些引脚的功能对于正确连接和使用74HC00D至关重要。在实际电路中，未使用的输入引脚通常需要连接到VCC或GND，以避免浮空状态造成的不可预测行为或增加功耗。

4. 74HC00D 的电气特性

74HC00D的电气特性决定了它在不同应用中的表现。以下是一些关键参数：

4.1. 电源电压 (VCC)

74HC系列通常支持较宽的电源电压范围，一般为2V到6V。这使得它能够兼容各种电源供电系统，包括3.3V和5V逻辑系统。宽电压范围也为电池供电应用提供了便利。

4.2. 静态电流 (ICC)

CMOS器件的一个显著优势是其极低的静态电流。在不发生逻辑状态切换时，74HC00D的静态功耗非常小，这对于电池供电设备和低功耗设计至关重要。

4.3. 传播延迟时间 (tPD)

传播延迟时间是指从输入信号发生变化到输出信号响应变化所需的时间。74HC00D的传播延迟通常在几十纳秒（ns）的量级，具体数值取决于电源电压和负载电容。高速CMOS技术使其能够支持相对较高的数据传输速率。

4.4. 输出驱动能力 (IOH, IOL)

输出驱动能力指芯片输出引脚能够提供或吸收的最大电流。74HC00D的输出通常能够驱动标准的CMOS或LSTTL负载，具体电流规格会在数据手册中详细说明。了解这些参数有助于确保芯片能够正确驱动后续的逻辑门或其他器件。

4.5. 输入高/低电平阈值 (VIH, VIL)

这些参数定义了输入信号被识别为逻辑“1”或逻辑“0”的电压范围。74HC00D的输入阈值通常设计为VCC的一定百分比，以提供良好的噪声抗扰度。

4.6. 工作温度范围

大多数标准逻辑IC，包括74HC00D，都设计为在工业温度范围（-40°C至+85°C）内正常工作，有些版本甚至支持更宽的军用温度范围。

5. 74HC00D 的典型应用

由于其通用性和灵活性，74HC00D在数字电路设计中拥有广泛的应用，以下是一些常见的例子：

5.1. 逻辑门实现

74HC00D最直接的应用是实现各种逻辑功能。通过巧妙地连接，与非门可以构造出所有其他基本逻辑门：

• 非门 (NOT Gate)： 将与非门的两个输入短接在一起。

• 或门 (OR Gate)： 使用三个与非门，先将两个输入分别通过一个与非门（作为非门），然后将这两个非门输出再通过第三个与非门。

• 与门 (AND Gate)： 将与非门的输出再连接到一个非门（即另一个与非门的两输入短接）。

• 或非门 (NOR Gate)： 将或门的输出连接到一个非门。

• 异或门 (XOR Gate)： 通过多个与非门的组合实现，相对复杂一些。

这种“万能门”的特性使得74HC00D成为学习和实践数字逻辑的理想选择，也允许设计者用最少的芯片实现复杂的逻辑功能。

5.2. 振荡器和时钟生成

与非门可以用于构建环形振荡器（Ring Oscillator）。通过将奇数个与非门首尾相连形成一个反馈环，并适当配置延迟，可以产生一个持续的方波信号，用作简单的时钟源。这种方法虽然频率精度不高，但结构简单，常用于一些非关键的时序应用。

5.3. 施密特触发器（Schmitt Trigger）

一些74HC系列芯片（例如74HC14）内置施密特触发器输入，而74HC00D本身没有。但是，通过外加电阻和电容，可以将普通的与非门配置成具有迟滞特性的施密特触发器。这对于处理噪声较大的模拟信号转换为清晰数字信号非常有用，可以防止输入电压在逻辑阈值附近波动时引起输出抖动。

5.4. 数据缓冲和电平转换

虽然有专门的缓冲器芯片，但在某些情况下，74HC00D的与非门也可以用作简单的缓冲器，尤其是在需要反相或电平转换的场景下。例如，当一个低电压逻辑输出需要驱动一个高电压逻辑输入时，如果两种逻辑电平兼容，74HC00D可以通过调整电源电压来实现一定的电平转换。

5.5. 开关去抖动

在微控制器或其他数字系统中使用机械开关时，由于开关触点的物理特性，会产生抖动信号。通过与非门或其他逻辑门构建的SR锁存器（Set-Reset Latch），可以有效地消除这种抖动，确保每次按键只产生一个干净的逻辑状态转换。

5.6. 组合逻辑电路

在更复杂的数字系统中，74HC00D可以作为构建组合逻辑电路的积木块，实现编码器、译码器、多路选择器、解复用器等功能。它与其他逻辑门芯片（如或门、异或门等）配合使用，能够构建出满足特定逻辑功能需求的电路。

5.7. 简单的记忆单元

利用与非门的反馈连接，可以构建基本的锁存器（Latch），如SR锁存器。虽然比D触发器或JK触发器简单，但它能实现一位数据的存储，是更复杂时序逻辑电路的基础。

6. 设计考量与注意事项

在使用74HC00D芯片时，有一些重要的设计考量和注意事项可以确保其稳定可靠地工作：

6.1. 电源去耦

在74HC00D的VCC和GND引脚附近放置一个0.1μF的陶瓷去耦电容是至关重要的。这个电容可以有效地滤除电源线上的高频噪声，并为芯片在快速开关时提供瞬时电流，防止电源电压跌落导致误动作。

6.2. 未使用引脚处理

所有未使用的输入引脚不应悬空。它们应该连接到VCC（对于与非门）或GND，以防止噪声耦合导致的不可预测行为，并降低静态功耗。对于与非门，未使用的输入通常接地或连接到VCC，具体取决于所需的输出状态或降低功耗的需求。

6.3. 输入信号完整性

确保输入信号在规定的VIH和VIL范围内，并且上升/下降时间足够快，以避免在逻辑阈值附近长时间停留，这可能导致输出振荡或功耗增加。

6.4. 输出负载匹配

检查74HC00D的输出驱动能力是否足以驱动后续电路的输入。如果负载过重，可能会导致输出电压摆幅不足或传播延迟增加。

6.5. 静电放电 (ESD) 防护

CMOS器件对静电敏感。在处理74HC00D芯片时，应采取适当的ESD防护措施，例如佩戴防静电腕带，在防静电工作台上操作等，以避免芯片损坏。

6.6. 速度与功耗的权衡

虽然74HC00D是高速CMOS器件，但在追求更高速度的同时，功耗也会相应增加，尤其是在高频率开关时。设计者需要根据具体应用需求在速度和功耗之间进行权衡。

7. 74HC00D 的封装类型

“D”后缀通常表示SOIC（Small Outline Integrated Circuit）封装。SOIC是一种常见的表面贴装封装，其引脚以“海鸥翼”形状向外弯曲，便于PCB的自动化贴装。除了SOIC，74HC00系列还有其他封装形式，例如：

• DIP (Dual In-line Package)： 双列直插封装，通常用于原型开发、面包板实验或需要易于插拔的场合。

• SSOP (Shrink Small Outline Package)： 缩小版SOIC，引脚间距更小，封装尺寸更紧凑。

• TSSOP (Thin Shrink Small Outline Package)： 更薄的SSOP封装，适用于对高度有严格要求的应用。

选择何种封装取决于具体的应用场景、PCB尺寸限制、成本以及组装工艺。

8. 74HC00D 与其他逻辑系列的比较

了解74HC00D在不同逻辑系列中的位置，有助于更好地选择合适的芯片：

• TTL系列 (如74LS00): 早期流行的双极晶体管逻辑，速度快但功耗相对较高，电源电压通常为5V，噪声抗扰度较低。

• HC系列 (如74HC00D): 高速CMOS，低功耗，宽电源电压范围，高噪声抗扰度，是TTL的良好替代品。

• HCT系列 (如74HCT00): 高速CMOS，但输入电平与TTL兼容，即HCT系列可以接收TTL系列的输出信号，适合在TTL和CMOS混合系统中进行电平转换。

• LVC系列 (如74LVC00): 低电压CMOS，专为低电压（如1.8V、2.5V、3.3V）系统设计，具有更高的速度和更低的功耗，是现代高速数字电路的主流选择。

• AUP/AUC系列: 更低功耗、更高速度的超低电压CMOS，适用于移动设备等对功耗和尺寸极致要求的产品。

74HC00D作为HC系列的一员，代表了在功耗、速度和成本之间的一个良好平衡点，使其成为许多通用数字逻辑应用的理想选择。

结论

74HC00D芯片作为一款经典的四路两输入与非门集成电路，以其稳定可靠的性能、广泛的适用性以及CMOS技术的低功耗优势，在数字电子领域占据着不可或缺的地位。从简单的逻辑门构建到复杂的数字系统设计，它都能够扮演重要的角色。深入理解其工作原理、电气特性和应用方法，对于任何数字电路设计师来说都是一项基础而宝贵的知识。尽管现代数字技术不断发展，但74HC00D及其所属的74HC系列仍将继续在各种电子产品中发挥其价值，成为连接理论与实践的桥梁。
