74HC00与74LS00：深入解析TTL与CMOS逻辑门的异同

在数字电子技术领域，74系列集成电路无疑是基石般的存在。其中，7400系列作为四路二输入与非门，更是最基础也是最广泛使用的逻辑门之一。然而，即便同为7400，其后缀“LS”和“HC”却代表着两种截然不同的技术家族：TTL（Transistor-Transistor Logic，晶体管-晶体管逻辑）和CMOS（Complementary Metal-Oxide-Semiconductor，互补金属氧化物半导体）。理解74HC00和74LS00之间的区别，不仅仅是掌握两个型号的参数差异，更是深入理解两种主流数字逻辑技术在工作原理、性能特点、应用场景以及发展趋势上的根本差异。

1. 历史沿革与技术背景

要理解74LS00和74HC00的差异，我们首先需要回顾它们各自所属技术家族的历史背景。

1.1. 74LS00：TTL家族的辉煌与演进

74LS00隶属于74XXLS系列，是标准74XXTTL系列的一个重要分支。TTL技术由美国德州仪器（Texas Instruments）于1960年代初推出，迅速成为数字集成电路的主流技术。TTL最初是为军用和航空航天应用而设计，其核心优势在于高速和相对较高的噪声容限。

早期的TTL电路（如标准的7400系列）采用双极型晶体管实现逻辑功能。随着技术的发展，为了提高性能和降低功耗，工程师们对TTL进行了多次改进。其中，肖特基（Schottky）二极管的应用是关键一步。肖特基二极管具有较小的正向压降和极快的开关速度，通过将其与基区-集电区PN结并联，可以防止晶体管饱和，从而大大缩短关断时间，显著提升了电路的开关速度。

74LS系列（Low-power Schottky TTL，低功耗肖特基TTL）正是在此背景下诞生的。LS系列在保持较高速度的同时，显著降低了功耗，使其在许多应用中取代了标准TTL。74LS00作为其中典型代表，继承了TTL技术成熟、稳定、驱动能力强等优点，广泛应用于各种数字系统中，从简单的逻辑控制到复杂的计算机处理器，都曾留下它的身影。TTL器件通常工作在+5V的电源电压下，其输入和输出电压阈值也都围绕着这个电压进行设计。

1.2. 74HC00：CMOS家族的崛起与普及

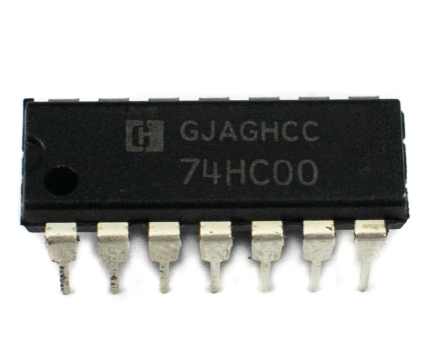

74HC00则属于74XXHC系列，是CMOS技术在74系列兼容封装上的体现。CMOS技术的发展晚于TTL，但其独特的优势使其在后来的数字集成电路市场中占据了主导地位。CMOS技术的核心是利用P沟道和N沟道MOSFET（金属氧化物半导体场效应晶体管）的互补特性来构建逻辑门。

CMOS技术最初由Frank Wanlass于1963年在仙童半导体（Fairchild Semiconductor）提出。与TTL不同，CMOS电路在静态时几乎不消耗电流，因为在逻辑高或逻辑低状态下，总会有一个MOSFET是关闭的，从而切断了电流路径。这使得CMOS电路具有极低的静态功耗，成为其最显著的优势。

早期的CMOS器件（如4000系列）速度相对较慢，驱动能力也较弱，但其低功耗特性使其在电池供电和对功耗敏感的应用中具有不可替代的优势。随着半导体制造工艺的不断进步，MOSFET的尺寸不断缩小，开关速度大幅提升，驱动能力也显著增强。

74HC系列（High-speed CMOS，高速CMOS）正是为了将CMOS的低功耗优势与TTL的速度优势相结合而推出的。74HC系列器件不仅具有与74LS系列相近的速度，更在功耗方面表现出卓越的性能。此外，74HC系列通常支持更宽的电源电压范围（如2V到6V），这为设计提供了更大的灵活性。74HC00作为高速CMOS与非门的代表，成为了现代数字电路设计中不可或缺的组成部分。

2. 工作原理与内部结构

理解74LS00和74HC00的根本差异，需要深入探究它们各自的内部工作原理和晶体管级别结构。

2.1. 74LS00：基于双极型晶体管的逻辑实现

74LS00的内部基于改进型TTL电路。一个典型的TTL与非门（如74LS00的一个门）通常由以下几个部分构成：

• 多发射极输入晶体管（Q1）： 这是TTL门输入端的特色。对于一个二输入与非门，Q1会有一个基极和两个发射极。当所有输入端都为高电平（通过内部电阻上拉）时，Q1的基极-发射极结会反偏，导致其集电极电位变高。如果任何一个输入端为低电平，则相应的基极-发射极结正偏，Q1导通，将其基极电流拉低。

• 倒相级晶体管（Q2）： Q1的集电极连接到Q2的基极。Q2作为倒相级，实现逻辑反转。

• 图腾柱输出级（Q3, Q4, D1）： 这是TTL输出级的标志性结构。它由一个上拉晶体管（Q3，通常带肖特基二极管，或由达林顿对构成）、一个下拉晶体管（Q4）和一个钳位二极管（D1）组成。

• 当Q2导通时（输入为高，输出应为低），Q4导通，将输出拉低到接近地电位。此时Q3截止。

• 当Q2截止时（输入为低，输出应为高），Q3导通，将输出拉高到VCC电位。此时Q4截止。 肖特基二极管的应用，特别是在Q1和Q2的基极与集电极之间，以及Q3和Q4的连接处，有效地防止了晶体管的深度饱和，从而大大提高了开关速度并降低了开关损耗。

工作原理简述：以二输入与非门为例。如果两个输入端A和B都为高电平，则Q1的两个发射极都处于反偏状态，Q1基极电流主要流向集电极，使Q1集电极电位升高。这个高电位加到Q2的基极，使Q2导通。Q2的导通使Q4导通，Q3截止，从而输出Y为低电平。 如果A或B（或两者）有一个为低电平，则Q1对应的发射极结正偏导通，大部分电流流经输入端，使Q1基极电位下降。Q1基极电位的下降导致Q2截止。Q2的截止使Q4截止，Q3导通，从而输出Y为高电平。

2.2. 74HC00：基于CMOSFET的纯场效应管逻辑

74HC00的内部结构完全基于CMOS技术，由P沟道MOSFET和N沟道MOSFET组成。一个CMOS与非门（如74HC00的一个门）通常由两部分串联的PMOS管和两部分并联的NMOS管构成：

• 输入级： 每个输入端都连接到一对互补的PMOS和NMOS晶体管的栅极。

• PMOS串联对： 在二输入与非门中，两个PMOS晶体管串联连接在电源VCC和输出端之间。只有当所有串联的PMOS管都导通时（即所有输入都为低电平），电流才能从VCC流向输出。

• NMOS并联对： 两个NMOS晶体管并联连接在输出端和地之间。只要其中一个NMOS管导通（即至少一个输入为高电平），电流就能从输出端流向地。

工作原理简述：以二输入与非门为例。

• 当所有输入（A和B）都为低电平（'0'）时：

• 连接到A和B的两个PMOS晶体管（串联）的栅极都为低电平，因此它们都导通。

• 连接到A和B的两个NMOS晶体管（并联）的栅极都为低电平，因此它们都截止。

• 由于PMOS串联通路导通，NMOS并联通路截止，输出Y被上拉到VCC（逻辑'1'）。

• 当至少一个输入（A或B，或两者）为高电平（'1'）时：

• 至少一个连接到高电平输入的PMOS晶体管截止。

• 至少一个连接到高电平输入的NMOS晶体管导通。

• 由于PMOS串联通路被截止，而NMOS并联通路导通，输出Y被下拉到地（逻辑'0'）。

这种互补结构确保了在任何给定时间，总有一组晶体管是导通的（构成低电阻通路），而另一组是截止的（构成高电阻通路）。在静态时，输出不是高就是低，没有中间状态，因此理论上几乎没有静态电流消耗。只有在状态转换（高到低或低到高）时，PMOS和NMOS晶体管会短暂地同时导通，从而产生瞬态电流尖峰。

3. 关键性能参数比较

74LS00和74HC00在性能参数上存在显著差异，这些差异直接决定了它们在不同应用场景下的适用性。

3.1. 电源电压（VCC）

• 74LS00： 典型工作电压为+5V。其设计围绕着这个电压进行，虽然可以容忍一定的波动（通常为4.75V至5.25V），但偏离太多会影响其性能甚至损坏。

• 74HC00： 具有更宽的电源电压范围，通常为2V至6V。这使得74HC00在电池供电系统或需要不同逻辑电平接口的场合更具优势。例如，它可以与3.3V或5V系统无缝连接。

3.2. 功耗

这是两者之间最显著的差异之一。

• 74LS00： TTL器件即使在静态（输出不变化）时也会有持续的电流消耗。这是因为TTL内部的晶体管在某个状态下，仍然会有电流通路存在。功耗相对较高，尤其是在门数量较多或系统规模较大时，总功耗会显著增加。例如，一个74LS00的静态功耗可能在几毫瓦到十几毫瓦之间。

• 74HC00： CMOS器件以其极低的静态功耗而闻名。在静态时，CMOS电路的内部晶体管几乎不导通，因此只有微安级甚至纳安级的漏电流。主要的功耗产生在开关转换瞬间，即动态功耗。动态功耗与工作频率和负载电容成正比，频率越高，电容越大，动态功耗越高。因此，在低频或静态应用中，74HC00的功耗远低于74LS00。在相同频率下，CMOS的动态功耗也会逐渐超过TTL的静态功耗。

3.3. 传播延迟（Propagation Delay）

传播延迟是指输入信号发生变化到输出信号发生相应变化之间的时间。

• 74LS00： 传播延迟通常在10-15纳秒（ns）左右。在20世纪70-80年代，这被认为是相当快的速度。

• 74HC00： 早期CMOS较慢，但74HC系列通过优化设计和更先进的制造工艺，其传播延迟已经可以与74LS系列相媲美，甚至在某些情况下更快，通常也在10-15纳秒（ns）左右，甚至更低（例如，典型的74HC00传播延迟可能为9ns）。这使得74HC系列能够替代许多原有的TTL应用。

3.4. 扇出（Fan-out）和驱动能力

扇出是指一个逻辑门能够驱动的同类型门的最大数量。驱动能力则指其输出端能够吸收或输出的电流大小。

• 74LS00： TTL器件的输出驱动能力相对较强。特别是其拉电流（输出高电平时的驱动电流）和灌电流（输出低电平时的驱动电流）都有明确规定。通常，一个74LS00可以驱动大约10个标准TTL负载。其图腾柱输出级设计使其在驱动容性负载时表现良好。

• 74HC00： CMOS器件的驱动能力主要取决于其输出晶体管的尺寸。相比于TTL，CMOS器件的输出级更接近于理想的电压源，其驱动能力主要体现在其输出阻抗较低。在驱动高容性负载时，CMOS器件的开关速度可能会受到影响，因为需要更长的时间来充放电。不过，现代74HC系列器件的驱动能力已经大大增强，足以满足大多数应用需求，通常也能驱动数个同类型CMOS负载或更少量的TTL负载。

3.5. 输入特性与噪声容限

• 74LS00： TTL输入端是一个发射极。当输入为低电平时，需要从输入端吸收电流（灌电流）。当输入为高电平时，输入端只需要很小的泄漏电流。TTL的逻辑电平定义如下：

• 逻辑低（Low）： 输入电压VIL ≤ 0.8V

• 逻辑高（High）： 输入电压VIH ≥ 2.0V 输出电平：

• 逻辑低（Low）： 输出电压VOL ≤ 0.4V

• 逻辑高（High）： 输出电压VOH ≥ 2.4V 其噪声容限相对较好，但由于其输入电流的存在，悬空输入通常被视为高电平（尽管不推荐，因为容易受到噪声干扰）。

• 74HC00： CMOS输入端是MOSFET的栅极，具有极高的输入阻抗，几乎不吸收或输出电流（只有微小的漏电流）。这使得CMOS器件对输入信号的功率要求极低。CMOS的逻辑电平定义通常与电源电压紧密相关：

• 逻辑低（Low）： 输入电压VIL ≤ 0.3VCC

• 逻辑高（High）： 输入电压VIH ≥ 0.7VCC输出电平：

• 逻辑低（Low）： 输出电压VOL ≤ 0.1V 或接近0V

• 逻辑高（High）： 输出电压VOH ≥ 0.9V 或接近VCCCMOS的噪声容限通常优于TTL，因为它在整个输入电压范围内，输出都能保持稳定的逻辑状态，直到接近其阈值电压。然而，由于其高输入阻抗，CMOS输入端对静电放电（ESD）更为敏感，并且悬空输入会使其进入不确定状态，导致高功耗甚至损坏，因此CMOS的未使用输入端必须接地或接电源。

3.6. 上升时间与下降时间

• 74LS00： TTL器件的上升和下降时间通常不对称，下降时间往往比上升时间快。这是由于其图腾柱输出级在拉低和拉高电流时的特性不同。

• 74HC00： CMOS器件的上升和下降时间通常比较对称，这得益于其互补的PMOS和NMOS管结构。

3.7. ESD敏感性

• 74LS00： TTL器件相对于CMOS器件来说，对静电放电（ESD）的敏感性较低。

• 74HC00： CMOS器件的栅氧化层非常薄，容易被静电击穿，因此对ESD非常敏感。在使用和操作CMOS器件时，需要采取防静电措施，如佩戴防静电手环、使用防静电工作台等。

4. 应用场景与选择考量

理解了74LS00和74HC00的性能差异后，我们就可以探讨在实际设计中如何选择它们。

4.1. 74LS00的典型应用与优势

尽管CMOS技术日益普及，74LS系列在某些特定场景下仍然有其用武之地，或者在兼容老旧设计时是不可避免的选择。

• 遗留系统维护与兼容性： 许多早期的数字系统和工业控制设备使用了大量的74LS系列器件。在进行维护、升级或复制这些系统时，使用原型号的74LS00可以确保完美的兼容性和预期的性能。

• 对功耗不敏感但要求高驱动电流的场合： 在一些不需要电池供电，或者整体功耗预算充足的固定电源系统中，如果需要驱动较重的负载或较长的信号线，74LS00的强驱动能力可能是一个优势。

• 某些特定时序要求： 在某些对输出上升沿和下降沿对称性要求不高的场合，或者特定时序已经基于TTL特性进行优化的设计中，继续使用74LS00可能是更稳妥的选择。

• 电源电压限制： 当系统电源严格限定为+5V时，74LS00自然是一个匹配的选择。

局限性： 较高的功耗是74LS00的主要限制。在电池供电、低功耗设计以及需要大量逻辑门的复杂系统中，其功耗会成为瓶颈。此外，其电源电压范围的限制也使得它在多电压混合系统中的应用不便。

4.2. 74HC00的典型应用与优势

74HC00及其所属的74HC系列是当前数字电路设计的主流选择，其广泛的应用得益于其卓越的综合性能。

• 低功耗设计： 这是74HC00最大的优势。在电池供电产品（如便携式设备、物联网设备）、长期运行且对能耗有严格要求的工业控制、消费电子等领域，74HC00是首选。

• 宽电源电压范围： 2V至6V的电源范围使其能够适应各种不同的电源方案，特别是与现代低电压微控制器（如3.3V或1.8V供电的MCU）进行电平转换和接口时，提供了极大的便利。

• 高速与低功耗的平衡： 74HC00在提供接近TTL速度的同时，保持了CMOS的低功耗特性，使其成为通用数字逻辑的理想选择。

• 高集成度系统： 在需要大量逻辑门的复杂SoC（System-on-Chip）或FPGA（Field-Programmable Gate Array）设计中，CMOS技术是基础，因为其低功耗特性使得在芯片上集成更多门成为可能，而TTL的高功耗在如此高集成度下是不可接受的。

• 噪声容限： 74HC00的噪声容限通常优于74LS00，尤其是在输入电压接近电源轨时。

• 数字电路学习与实验： 对于初学者和教育用途，74HC系列通常是更推荐的选择，因为它更符合现代数字逻辑的设计理念，且功耗低，发热少。

注意事项： 尽管74HC00具有诸多优点，但其对静电敏感性较高，操作时需格外小心。此外，未使用的输入端必须正确处理，不能悬空。

4.3. 混合使用与电平转换

在某些系统中，可能需要同时使用TTL和CMOS器件。这时就需要考虑逻辑电平兼容性问题。

• TTL驱动CMOS： 74LS器件的输出高电平（VOH≥2.4V）对于74HC器件的输入高电平（VIH≥0.7VCC）来说是足够的，当74HC工作在5V时，0.7×5V=3.5V，此时TTL的2.4V高电平不足以驱动CMOS。因此，通常需要一个上拉电阻将TTL的输出拉高到CMOS可以识别的逻辑高电平。

• CMOS驱动TTL： 74HC器件的输出高电平（VOH≈VCC）和输出低电平（VOL≈0V）通常能够很好地驱动74LS器件。因为CMOS的输出高电平接近VCC，远高于TTL的VIH；而其输出低电平接近0V，远低于TTL的VIL。

当然，市面上也有专门的电平转换芯片（Level Shifters）用于不同逻辑电平之间的精确转换，以确保信号的完整性和可靠性。

5. 发展趋势与替代方案

随着半导体技术的不断进步，传统的74系列逻辑门也在不断演进，同时新的替代方案也层出不穷。

5.1. 更高速更低功耗的CMOS家族

在74HC系列之后，CMOS技术持续发展，涌现出更多更高速、更低功耗的CMOS子系列：

• 74HCT系列： 与74HC类似，但其输入电平与TTL兼容，即$V_{IL}和V_{IH}$与TTL相同，使其可以更直接地替换现有的TTL器件，而无需额外的上拉电阻。

• 74AC/ACT系列（Advanced CMOS/Advanced CMOS TTL compatible）： 更高速的CMOS系列，传播延迟进一步缩短，驱动能力更强，功耗也相对较低。

• 74LV/LVC/ALVC系列（Low-Voltage CMOS）： 专为低电压应用设计，支持1.8V、2.5V、3.3V等更低的电源电压，以满足现代处理器和存储器对低电压的需求，并进一步降低功耗。这些系列是当前高性能数字系统的主流选择。

• 74AUP/AUC/AVC系列： 超低功耗和超高速的CMOS逻辑器件，适用于移动设备和高性能计算等对功耗和速度都有严苛要求的应用。

这些新一代的CMOS器件在性能上全面超越了74LS00和74HC00，代表了数字逻辑发展的方向。

5.2. 可编程逻辑器件的崛起

除了固定功能的逻辑门，可编程逻辑器件（PLD，Programmable Logic Device）的兴起也对传统逻辑门市场产生了巨大影响。

• CPLD（Complex Programmable Logic Device）和FPGA： 这些器件允许用户通过编程来配置内部的逻辑功能，可以实现从简单的逻辑门到复杂的数字系统。对于很多需要多个逻辑门组合的功能，使用CPLD或FPGA可以大大简化电路板设计，减少元器件数量，提高系统的灵活性和可重构性。在许多新设计中，原本可能需要几十甚至上百个74系列芯片的逻辑，现在可以用一个小型CPLD或FPGA来实现。

5.3. 微控制器（MCU）的集成

现代微控制器（MCU）内部集成了大量的数字I/O口，并且可以通过软件编程实现各种逻辑功能。对于简单的组合逻辑和时序逻辑，许多MCU已经能够直接完成，减少了对外部逻辑门的需求。这使得设计者可以将更多的功能集成到单个芯片中，进一步降低了系统成本和复杂性。

6. 总结与展望

74LS00和74HC00作为数字集成电路发展历史上的两款经典产品，分别代表了TTL和CMOS技术在各自时代的成就。

• 74LS00： 它是TTL技术成熟期的代表，以其坚固的特性、稳定的性能和较强的驱动能力，在20世纪70年代到90年代的数字电路设计中占据了重要地位。它的高功耗和固定电压是其主要限制。

• 74HC00： 它是CMOS技术走向主流的标志，以其卓越的低功耗特性和宽泛的电源电压范围，配合与TTL相媲美的速度，成为了现代数字电路设计的首选。尽管对静电敏感，但其优势使其成为当今最常用的通用逻辑门之一。

从历史的角度看，74LS00是数字电子技术从分立元件走向集成电路的里程碑，而74HC00则标志着CMOS技术开始全面取代TTL，成为主流。

展望未来，虽然单片通用逻辑门的需求量在高性能数字系统中可能有所下降（因为功能被集成到更复杂的芯片如MCU、FPGA中），但在教学、实验、小型独立功能模块、接口转换以及作为分立元件的补充等领域，74HC系列（以及其后续的低压高速CMOS系列）仍将扮演不可或缺的角色。理解这些基础逻辑门的工作原理和性能差异，对于任何从事电子工程或相关领域的人来说，仍然是至关重要的基本功。它们不仅是简单的电子元件，更是数字逻辑世界演进的生动缩影。
