NE555定时器工作原理详解

引言

在电子工程领域，NE555集成电路无疑是一个标志性的存在。自1970年代初问世以来，这款小巧而功能强大的芯片凭借其多功能性、稳定性、易用性和极低的成本，迅速成为电子爱好者、学生和专业工程师的宠儿。无论是简单的定时器、振荡器，还是复杂的脉宽调制（PWM）、频率发生器，乃至电源管理和通信应用，NE555都能胜任。本章将深入剖析NE555定时器的工作原理，从其内部结构、核心组件、工作模式，到各种典型应用及其详细分析，旨在为读者提供一个全面、深入且富有实践指导意义的理解。我们将不仅仅停留在表面的功能描述，更会探究其内部每一个晶体管、每一个电阻的工作细节，以及它们如何协同作用，共同实现NE555的强大功能。

NE555的历史与地位

在深入探讨NE555的具体工作原理之前，有必要简要回顾一下它的诞生背景和在电子学史上的重要地位。NE555由Signetics公司的Hans R. Camenzind于1971年设计。在当时，数字逻辑电路和模拟电路正处于快速发展时期，但市场上缺乏一款灵活、可靠且价格低廉的通用定时器芯片。NE555的出现恰好填补了这一空白，它的简洁设计理念和强大的功能迅速赢得了市场的青睐。

NE555的**“555”**这个名字本身就带着一些传奇色彩，据说是源于其内部三个5kΩ电阻的电压分压网络。然而，这个名字的真正魅力在于它所代表的广泛应用和无处不在的影响力。从儿童的玩具到工业控制系统，从简单的LED闪烁电路到复杂的数字通信系统，NE555的身影随处可见。它的普及程度之高，甚至可以与运算放大器（Op-Amp）相媲美，成为了电子工程师工具箱中不可或缺的一部分。NE555不仅推动了电子设计的普及，更在教育领域扮演了重要角色，无数学生通过它了解了定时、振荡等基本概念，为他们未来的电子设计之路奠定了基础。

NE555的引脚功能与内部结构总览

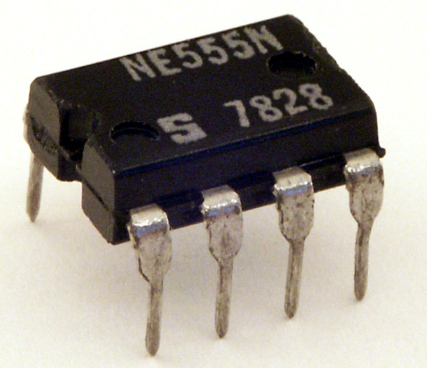

理解NE555的工作原理，首先要从其外部的引脚定义和内部的模块化结构入手。NE555通常采用8引脚的DIP（双列直插式）封装，尽管也有其他封装形式，但引脚功能是相同的。

NE555引脚功能：

引脚1：GND（地）

这是NE555的参考电位，所有电压都以此为基准。在电路连接中，此引脚必须连接到电路的公共地线。它是芯片正常工作的基石，提供稳定的电源负极。没有稳定的GND连接，芯片内部的电压基准和比较器将无法准确工作，从而导致整个电路失灵。

引脚2：TRIG（触发端）

触发输入端。当此引脚的电压下降到电源电压（VCC）的1/3以下时，NE555的内部触发器（或称比较器2）将被触发，使输出（OUT，引脚3）从低电平变为高电平，并且内部放电晶体管（DISCH，引脚7）截止。这是启动定时周期的关键引脚。它通常用于外部信号触发芯片开始工作。

引脚3：OUT（输出端）

NE555的输出端，其输出电平可以是接近VCC的高电平或接近GND的低电平。该引脚能够提供或吸收高达200mA的电流，可以直接驱动LED、继电器等小功率负载。其输出状态由内部比较器和触发器共同决定。

引脚4：RESET（复位端）

复位输入端。当此引脚电压低于0.7V时，NE555的内部触发器将被复位，强制输出（OUT）为低电平，并使放电晶体管导通。此引脚具有优先权，即使正在进行定时，低电平的RESET也会立即中止计时。如果不需要复位功能，此引脚通常连接到VCC，以确保芯片正常工作。

引脚5：CONT（控制电压端）

控制电压输入端。此引脚通常连接到内部的2/3 VCC分压点。通过外部电压源改变此引脚的电压，可以改变内部比较器1（THRES）的触发电平，从而实现对定时周期或振荡频率的精确控制。如果不需要此功能，此引脚通常连接一个0.01μF到0.1μF的旁路电容到GND，用于滤除电源噪声，提高芯片工作的稳定性。

引脚6：THRES（阈值端）

阈值输入端。当此引脚的电压上升到电源电压（VCC）的2/3以上时，NE555的内部比较器1将被触发，使输出（OUT）从高电平变为低电平，并且内部放电晶体管（DISCH，引脚7）导通。这是结束定时周期的关键引脚。

引脚7：DISCH（放电端）

放电端。此引脚连接到NE555内部的一个NPN型达林顿对晶体管的集电极。当输出（OUT）为低电平（即比较器1被触发或RESET引脚被拉低时），此晶体管导通，将连接到此引脚的外部电容放电。当输出为高电平时，此晶体管截止，允许电容充电。它在定时和振荡模式中扮演着重要的角色，用于对外部定时电容进行充放电。

引脚8：VCC（电源）

电源正极。NE555的工作电压范围通常为4.5V至16V（对于CMOS版本的555，如LMC555，工作电压范围更广，可低至2V）。此引脚应连接到稳定的直流电源。为确保芯片稳定工作，通常在此引脚附近并联一个0.1μF的去耦电容到GND，以滤除电源噪声。

NE555内部结构：

NE555的内部结构是一个巧妙的模拟与数字电路的结合体，主要由以下几个核心模块组成：

分压器网络：

由三个串联的5kΩ（或等效电阻）电阻组成，将电源电压VCC精确地分为三等份，产生两个参考电压：VCC/3和2VCC/3。
作用： 为两个比较器（比较器1和比较器2）提供稳定的基准电压，确保定时精度的关键。即使电源电压发生波动，只要在允许范围内，这两个参考电压会按比例变化，从而保持定时周期的相对稳定。

比较器1（阈值比较器）：

一个运算放大器作为电压比较器，其非反相输入端连接到2VCC/3的参考电压（通常通过控制电压引脚CONT调整），反相输入端连接到THRES（引脚6）。
作用： 当THRES引脚电压高于2VCC/3时，比较器1输出高电平，触发RS触发器复位。

比较器2（触发比较器）：

另一个运算放大器作为电压比较器，其反相输入端连接到VCC/3的参考电压，非反相输入端连接到TRIG（引脚2）。
作用： 当TRIG引脚电压低于VCC/3时，比较器2输出高电平，触发RS触发器置位。

SR触发器（置位-复位触发器）：

这是一个数字逻辑电路单元，通常由NAND或NOR门构成，具有两个稳态：置位（Set）和复位（Reset）。
S输入： 连接到比较器2的输出。
R输入： 连接到比较器1的输出。
Q输出： 控制输出级（OUT，引脚3）和放电晶体管（DISCH，引脚7）。
作用： 根据比较器1和比较器2的输出状态，控制NE555的整体工作状态，决定输出是高电平还是低电平，以及放电晶体管的通断。SR触发器具有“记忆”功能，使其能够保持某一状态直到被外部信号改变。

输出驱动级：

一个推挽式（Push-Pull）输出级，通常由两个互补的BJT（双极性结型晶体管）或MOSFET组成，能够提供或吸收较大的电流。
作用： 根据SR触发器的Q输出，将输出引脚（OUT，引脚3）驱动到高电平（接近VCC）或低电平（接近GND），可以直接驱动外部负载。

放电晶体管：

一个NPN型达林顿对晶体管，其集电极连接到DISCH（引脚7），发射极连接到GND。其基极由SR触发器的Q非（Qˉ）输出控制。
作用： 当SR触发器的Q输出为低电平（即$ar{Q}为高电平）时，放电晶体管导通，为外部连接的定时电容提供一个放电通路。当Q为高电平（ar{Q}$为低电平）时，晶体管截止，允许电容充电。

这些模块的协同工作，使得NE555能够实现多种定时和振荡功能。理解了这些模块及其相互作用，就能掌握NE555的核心工作机制。

NE555的三种基本工作模式

NE555之所以功能强大，在于其能够灵活地配置成三种基本工作模式：单稳态模式（Monostable Mode）、非稳态模式（Astable Mode） 和 双稳态模式（Bistable Mode）。每种模式都有其独特的应用场景和工作原理。

1. 单稳态模式（Monostable Mode）

单稳态模式，又称单次触发模式或脉冲发生器模式。在此模式下，NE555在接收到外部触发信号后，会产生一个固定宽度的脉冲，然后返回到其稳定的初始状态，等待下一个触发信号。

电路连接与工作原理：

在单稳态模式下，NE555的典型连接方式如下：

引脚8 (VCC) 连接到电源正极。
引脚1 (GND) 连接到地。
引脚4 (RESET) 通常连接到VCC，以防止意外复位。
引脚5 (CONT) 通常通过一个0.01μF或0.1μF的电容连接到GND，以滤除噪声。
引脚6 (THRES) 和 引脚7 (DISCH) 连接在一起，并连接到外部定时电容C的充电端。
引脚2 (TRIG) 连接到外部触发信号输入端，通常通过一个RC微分电路或一个按钮开关连接到GND，确保触发脉冲是短暂的负向脉冲。
引脚3 (OUT) 连接到负载。
一个电阻R连接在VCC和引脚6/7之间，用于定时电容C的充电。

工作流程详解：

初始稳定状态：

在没有触发信号时，TRIG（引脚2）的电压高于VCC/3。
内部比较器2的输出为低电平。
THRES（引脚6）的电压为0V（因为通过DISCH引脚7连接的内部放电晶体管是导通的，将电容C短路到地）。
比较器1的输入低于2VCC/3，因此其输出为低电平。
SR触发器处于复位（Reset）状态：Q为低电平，$ar{Q}$为高电平。
OUT（引脚3）为低电平。
DISCH（引脚7）处的放电晶体管导通， 确保电容C保持放电状态（电压为0V）。

触发阶段：

当一个负向脉冲（例如，从VCC拉低到0V，然后再恢复）施加到TRIG（引脚2）时，其电压瞬时下降到低于VCC/3。
内部比较器2的输出变为高电平。
比较器2的高电平输入到SR触发器的S（置位）端。
SR触发器被置位（Set）：Q变为高电平，$ar{Q}$变为低电平。
OUT（引脚3）立即变为高电平。
DISCH（引脚7）处的放电晶体管截止。

充电与计时阶段：

放电晶体管截止后，外部定时电容C开始通过电阻R从VCC充电。
电容C两端的电压（即THRES引脚6的电压）呈指数级上升。
此时，TRIG引脚的电压已恢复到高于VCC/3，但由于SR触发器的“记忆”功能，它保持在置位状态。

计时结束与复位阶段：

当电容C充电到其电压达到2VCC/3时，THRES（引脚6）的电压超过了比较器1的阈值电压。
内部比较器1的输出变为高电平。
比较器1的高电平输入到SR触发器的R（复位）端。
SR触发器被复位（Reset）：Q变为低电平，$ar{Q}$变为高电平。
OUT（引脚3）立即恢复为低电平。
DISCH（引脚7）处的放电晶体管再次导通， 迅速将电容C上的电荷放光，使其电压回到0V，准备迎接下一个触发脉冲。

脉冲宽度计算：

在单稳态模式下，输出脉冲的宽度T由外部电阻R和电容C的值决定。其计算公式为：

T=1.1×R×C

其中：

T 是输出脉冲的持续时间（秒）。
R 是外部定时电阻（欧姆）。
C 是外部定时电容（法拉）。

影响脉冲宽度的因素与精度：

R和C的精度： 外部电阻和电容的公差是影响脉冲宽度的主要因素。建议使用高精度的元件。
电源电压波动： 理论上，NE555的定时周期与电源电压无关，因为阈值电压是VCC的比例。但在实际中，电源电压的剧烈波动仍可能通过内部基准电压和比较器特性曲线的非理想性引入少量误差。
温度： NE555的内部元件（特别是晶体管和电阻）的特性会随温度变化，导致定时精度受影响。虽然NE555设计时考虑了温度补偿，但在极端温度下仍需注意。
控制电压（CONT，引脚5）： 如果CONT引脚被外接电压控制，脉冲宽度将发生变化。
触发脉冲的宽度和幅度： 触发脉冲必须足够短，以确保在电容开始充电前，TRIG引脚的电压能够恢复到VCC/3以上。如果触发脉冲太宽，可能导致计时不准确。

单稳态模式的典型应用：

定时器： 最常见的应用，用于产生精确延迟或固定持续时间的脉冲，如延时开关、曝光定时器等。
脉冲整形器： 将不规则或噪声较多的输入信号整形为标准宽度的方波脉冲。
缺失脉冲检测器： 如果在一个预期时间窗口内没有收到触发脉冲，NE555将不会产生输出，可用于检测信号丢失。
触摸开关： 通过人体触摸引入的微弱信号触发NE555产生一个固定时间的输出。

2. 非稳态模式（Astable Mode）

非稳态模式，又称自激振荡模式或自由运行模式。在此模式下，NE555不需要外部触发，能够连续地产生方波输出，其频率和占空比由外部RC网络决定。

电路连接与工作原理：

在非稳态模式下，NE555的典型连接方式如下：

引脚8 (VCC) 连接到电源正极。
引脚1 (GND) 连接到地。
引脚4 (RESET) 通常连接到VCC。
引脚5 (CONT) 通常通过一个0.01μF或0.1μF的电容连接到GND。
引脚2 (TRIG) 和 引脚6 (THRES) 连接在一起。
一个电阻RA连接在VCC和引脚7 (DISCH) 之间。
一个电阻RB连接在引脚7 (DISCH) 和引脚2/6之间。
一个电容C连接在引脚2/6和GND之间。
引脚3 (OUT) 连接到负载。

工作流程详解：

非稳态模式是基于电容的充放电过程循环进行的。

初始状态与充电开始：

假设电容C的初始电压低于VCC/3（例如，电路刚上电时为0V）。
此时，TRIG（引脚2）的电压低于VCC/3。
内部比较器2的输出为高电平。
SR触发器被置位（Set）：Q为高电平，$ar{Q}$为低电平。
OUT（引脚3）为高电平。
DISCH（引脚7）处的放电晶体管截止。
电容C开始通过电阻RA和RB串联从VCC充电。THRES（引脚6）和TRIG（引脚2）的电压随电容充电而上升。

达到2VCC/3，放电开始：

当电容C充电到其电压达到2VCC/3时，THRES（引脚6）的电压超过了比较器1的阈值电压。
内部比较器1的输出变为高电平。
比较器1的高电平输入到SR触发器的R（复位）端。
SR触发器被复位（Reset）：Q变为低电平，$ar{Q}$变为高电平。
OUT（引脚3）立即变为低电平。
DISCH（引脚7）处的放电晶体管导通。
此时，电容C开始通过电阻RB和内部放电晶体管向GND放电。请注意，RA被旁路，不参与放电路径。THRES（引脚6）和TRIG（引脚2）的电压随电容放电而下降。

达到VCC/3，充电再次开始：

当电容C放电到其电压下降到VCC/3时，TRIG（引脚2）的电压低于了比较器2的阈值电压。
内部比较器2的输出变为高电平。
比较器2的高电平输入到SR触发器的S（置位）端。
SR触发器被置位（Set）：Q变为高电平，$ar{Q}$变为低电平。
OUT（引脚3）立即变为高电平。
DISCH（引脚7）处的放电晶体管截止。
电容C再次通过电阻RA和RB串联从VCC充电。

这个循环不断重复，从而在OUT（引脚3）端产生一个连续的方波。

频率与占空比计算：

高电平持续时间 (THIGH，充电时间)：THIGH=0.693×(RA+RB)×C这个时间段内，OUT为高电平，电容C从VCC/3充电到2VCC/3。
低电平持续时间 (TLOW，放电时间)：TLOW=0.693×RB×C这个时间段内，OUT为低电平，电容C从2VCC/3放电到VCC/3。
周期 (T)：T=THIGH+TLOW=0.693×(RA+2RB)×C
频率 (f)：f=T1=0.693×(RA+2RB)×C1≈(RA+2RB)×C1.44
占空比 (Duty Cycle, D)：D=TTHIGH=RA+2RBRA+RB

重要注意事项：

占空比限制： 由于放电路径中没有RA，因此非稳态模式下的占空比总是大于或等于50%（当RA趋近于0时，占空比趋近于50%）。如果要实现低于50%的占空比，需要额外的二极管或更复杂的电路配置。
RA必须存在： RA不能为0，因为这将导致DISCH引脚在充电过程中被短路到VCC，可能损坏芯片或导致无法正常工作。RA的最小值通常建议在1kΩ以上。
电容C的选择： 建议使用高质量的无极性电容（如陶瓷电容、聚酯薄膜电容），以减少漏电流和ESR对精度的影响。对于较大的电容值，可以使用电解电容，但要注意其极性。

非稳态模式的典型应用：

方波发生器： 生成各种频率的方波信号，用于时钟信号、测试信号等。
LED闪烁器： 控制LED周期性地亮灭。
蜂鸣器驱动： 产生特定频率的声音。
PWM（脉宽调制）： 通过改变RA和RB的比例，可以改变输出的占空比，从而实现对电机速度、灯光亮度等的控制。
数字计数器的时钟源： 为计数器提供稳定的时钟脉冲。

3. 双稳态模式（Bistable Mode）

双稳态模式，又称施密特触发器模式或基本RS触发器模式。在此模式下，NE555的功能类似于一个RS触发器，其输出状态由TRIG和RESET引脚的输入决定，没有自动返回机制。

电路连接与工作原理：

在双稳态模式下，NE555的典型连接方式如下：

引脚8 (VCC) 连接到电源正极。
引脚1 (GND) 连接到地。
引脚4 (RESET) 连接到外部复位信号输入端。
引脚5 (CONT) 通常通过一个0.01μF或0.1μF的电容连接到GND。
引脚6 (THRES) 和 引脚7 (DISCH) 连接到VCC。这样做是为了确保内部比较器1始终处于“未触发”状态，并且放电晶体管始终截止（因为没有电容需要放电）。
引脚2 (TRIG) 连接到外部置位信号输入端。
引脚3 (OUT) 连接到负载。

工作流程详解：

在此模式下，电容充电/放电的定时功能被禁用，NE555完全作为一个逻辑门器件工作，其输出状态由TRIG（相当于S输入）和RESET（相当于R输入）引脚的电平决定。

初始状态：

通常情况下，OUT（引脚3）处于低电平。
此时，TRIG（引脚2）的电压高于VCC/3。
RESET（引脚4）的电压高于0.7V。
内部SR触发器处于复位状态。

置位（Set）操作：

内部比较器2被触发，其输出为高电平。
SR触发器被置位：Q变为高电平，$ar{Q}$变为低电平。
OUT（引脚3）变为高电平。
DISCH（引脚7）处的放电晶体管截止（尽管在此模式下其作用不大，因为没有外部电容）。

当TRIG（引脚2）被一个负向脉冲（下降沿）拉低到低于VCC/3时：
一旦TRIG引脚电压恢复到高于VCC/3，OUT仍然保持高电平，因为SR触发器有记忆功能。

复位（Reset）操作：

NE555被强制复位，无论TRIG引脚的状态如何。
SR触发器被复位：Q变为低电平，$ar{Q}$变为高电平。
OUT（引脚3）变为低电平。
DISCH（引脚7）处的放电晶体管导通（同样作用不大）。

当RESET（引脚4）被一个负向脉冲（下降沿）拉低到低于0.7V时：
一旦RESET引脚电压恢复到高于0.7V，OUT仍然保持低电平。

真值表：

TRIG (引脚2)	RESET (引脚4)	OUT (引脚3)	备注
> VCC/3	> 0.7V	保持不变	（通常为稳定状态，OUT为低电平，等待触发）
< VCC/3	> 0.7V	高电平	置位操作（Set）
> VCC/3	< 0.7V	低电平	复位操作（Reset）
< VCC/3	< 0.7V	低电平	无效状态，RESET优先

双稳态模式的典型应用：

开关去抖动： 用于消除机械开关在闭合或断开时的瞬时抖动，产生干净的单次脉冲。
简单的存储单元： 作为一种基本的存储单元，记忆一个二进制状态。
控制信号发生器： 根据两个独立的输入信号产生高低电平的控制信号。

NE555的内部电路详解

要真正理解NE555为何能实现上述功能，我们需要剥开它的“外壳”，深入到其内部复杂的晶体管级电路。NE555虽然功能强大，但其内部电路结构却是相当精妙和简洁的。

1. 电压分压器网络：

这部分由三个完全相同的5kΩ电阻串联而成（因此得名“555”）。它们连接在VCC和GND之间，形成一个精确的电压分压器。

R1连接VCC和比较器1的非反相输入端以及CONT引脚（引脚5）。
R2连接比较器1的非反相输入端和比较器2的反相输入端。
R3连接比较器2的反相输入端和GND。

这样，比较器1的非反相输入端（通常是THRES的参考）被固定在2VCC/3，而比较器2的反相输入端（TRIG的参考）被固定在VCC/3。这种设计使得NE555的定时周期在很大程度上独立于电源电压的波动，因为它依赖于比例关系而非绝对电压值。

2. 比较器（Comparator）：

NE555内部使用了两个高增益的差分放大器作为电压比较器。

比较器1（Threshold Comparator）：

反相输入端 (-) 连接到THRES（引脚6）。
非反相输入端 (+) 连接到2VCC/3分压点（以及CONT引脚5）。
输出： 当THRES电压高于2VCC/3时，输出高电平，否则输出低电平。这个高电平输出用于SR触发器的复位（R）输入。

比较器2（Trigger Comparator）：

反相输入端 (-) 连接到VCC/3分压点。
非反相输入端 (+) 连接到TRIG（引脚2）。
输出： 当TRIG电压低于VCC/3时，输出高电平，否则输出低电平。这个高电平输出用于SR触发器的置位（S）输入。

这些比较器通常采用达林顿对输入级，以提供高输入阻抗，减少对外部RC网络的影响，并确保快速的响应时间。

3. SR触发器（Set-Reset Flip-Flop）：

SR触发器是NE555的“大脑”，负责存储当前的状态并控制输出和放电晶体管。它通常由两个交叉耦合的NAND或NOR门实现。

S输入： 来自比较器2的输出。
R输入： 来自比较器1的输出。
Q输出： 连接到输出驱动级的输入。
$ar{Q}$输出： 连接到放电晶体管的基极（通过一个反相器）。

SR触发器的逻辑行为：

如果S=1，R=0，则Q=1，Qˉ=0（置位状态）。
如果S=0，R=1，则Q=0，Qˉ=1（复位状态）。
如果S=0，R=0，则Q保持不变（记忆状态）。
如果S=1，R=1，这是无效状态，NE555内部设计避免了这种情况的发生。在NE555中，由于比较器的输出特性，S和R不会同时为高电平。当TRIG引脚电压下降到VCC/3以下时，比较器2输出高电平，试图置位触发器；当THRES引脚电压上升到2VCC/3以上时，比较器1输出高电平，试图复位触发器。这两个事件是相互排斥的，或者说，在正常操作中，不会同时发生。

4. 输出驱动级：

这是一个推挽式输出级，由两个晶体管组成，一个PNP或P-MOSFET（连接到VCC）和一个NPN或N-MOSFET（连接到GND）。

当Q为高电平时，上拉晶体管导通，下拉晶体管截止，OUT（引脚3）输出高电平（接近VCC）。
当Q为低电平时，上拉晶体管截止，下拉晶体管导通，OUT（引脚3）输出低电平（接近GND）。

这种设计使得NE555能够源出（source）和吸收（sink）电流，通常可达200mA，使其能够直接驱动LED、小继电器和一些逻辑门。

5. 放电晶体管（Discharge Transistor）：

这是一个NPN型达林顿对晶体管，其集电极连接到DISCH（引脚7），发射极连接到GND。它的基极通过一个反相器连接到SR触发器的Q输出。

当Q为高电平（OUT为高电平）时，$ar{Q}$为低电平，放电晶体管截止。外部定时电容C可以充电。
当Q为低电平（OUT为低电平）时，$ar{Q}$为高电平，放电晶体管导通。它为外部定时电容C提供一个低阻抗的放电通路，将电容电压迅速拉低到GND。

这个放电晶体管是NE555实现定时和振荡功能的关键之一，它控制着外部定时电容的充放电路径。

6. 复位引脚（RESET，引脚4）：

RESET引脚直接连接到SR触发器的复位输入端，并且具有优先权。当RESET引脚电压低于0.7V时，它会强制SR触发器复位，导致Q为低电平，OUT为低电平，放电晶体管导通。这提供了一个外部控制芯片状态的硬复位功能。

NE555的特性与局限性

尽管NE555是一款极其成功的芯片，但它也有其固有的特性和局限性，了解这些对于正确使用和设计基于NE555的电路至关重要。

优点：

成本低廉： 批量生产使得NE555的价格极低，适合大规模应用。
多功能性： 能够实现单稳态、非稳态和双稳态操作，覆盖了广泛的定时和振荡需求。
易于使用： 外围元件少，电路设计相对简单，非常适合初学者。
宽电源电压范围： 标准TTL版本（如LM555、NE555）通常可在4.5V至16V或18V下工作，CMOS版本（如LMC555、TLC555）甚至可低至2V，兼容多种电源系统。
高输出电流能力： 输出端能够提供或吸收高达200mA的电流，可以直接驱动许多负载而无需额外的驱动电路。
温度稳定性： 内部电压分压器采用比例设计，使得定时精度在一定温度范围内相对稳定。
定时范围广： 通过选择不同的R和C值，可以实现从微秒到数小时的定时周期。

局限性：

占空比限制（非稳态模式）： 在标准的非稳态配置中，占空比总是大于或等于50%。如果需要低于50%的占空比，必须引入额外的二极管或采用更复杂的电路设计。
对电源电压变化的敏感性（非理想情况）： 尽管理论上定时周期独立于VCC，但实际中，内部比较器的输入失调电压和参考电压的非线性特性会导致在电源电压大幅波动时，定时精度有所下降。
最大工作频率： 标准NE555的最高工作频率通常在几百kHz到1MHz左右。在更高频率下，内部晶体管的开关延迟和寄生电容效应会变得显著，导致波形失真和定时精度下降。对于MHz级别的应用，需要考虑使用CMOS版本或其他专用振荡器芯片。
功耗： 对于电池供电的应用，标准NE555的静态功耗可能相对较高（例如，几毫安）。CMOS版本的555（如LMC555）在这方面有显著改进，功耗通常在微安级别。
输出波形的上升/下降时间： NE555的输出波形不是理想的方波，其上升和下降时间受限于内部输出驱动级的开关速度。对于高频应用，这可能会成为问题。
对电容ESR和漏电流的敏感性： 定时电容的等效串联电阻（ESR）和漏电流会影响充电和放电曲线，从而影响定时精度。尤其是在长时间定时应用中，高质量的低漏电电容至关重要。
外部元件的选择： 定时精度和稳定性很大程度上取决于外部电阻和电容的精度和稳定性。温度漂移、老化等都会影响RC值。
噪声敏感性（控制电压引脚）： CONT（引脚5）通常连接到内部2/3 VCC分压点。如果此引脚受到噪声干扰，会直接影响比较器1的阈值，进而影响定时精度。因此，通常需要在此引脚上连接一个去耦电容到GND。

NE555的典型应用案例与详细分析

本节将详细探讨NE555在实际电路中的典型应用，并深入分析其工作原理、电路设计和参数选择。

1. 可调单稳态定时器

这是NE555最直接的应用，用于产生一个可调的固定宽度脉冲。

电路设计与分析：

基本电路： 保持单稳态模式的基本连接。
可调性： 通过将定时电阻R替换为一个固定电阻R1和一个可变电阻R2（如电位器）串联，或将定时电容C替换为一个电容组（通过开关切换），实现脉冲宽度的可调。
触发方式： 可以使用按钮开关配合RC微分电路（R_trig, C_trig）产生负向触发脉冲。当按钮按下时，C_trig通过R_trig放电，TRIG引脚电压瞬间拉低；松开后，C_trig通过R_trig充电，TRIG电压恢复高电平。确保触发脉冲足够短，避免多次触发。
负载驱动： OUT引脚可以直接驱动LED、蜂鸣器、小继电器等。如果负载电流较大，需要额外加驱动晶体管或继电器驱动电路。

计算与参数选择：

脉冲宽度： T=1.1×(R1+R2)×C。根据所需脉冲宽度范围选择R和C的值。
R和C的选择原则：

R的取值范围一般在1kΩ到10MΩ之间。过小的R会导致电容充电过快，可能超过NE555的响应速度，同时产生过大电流；过大的R会导致漏电流影响显著，定时精度降低。
C的取值范围从几皮法到几百微法，甚至更大。对于长时间定时，应选用低漏电的薄膜电容或高质量电解电容。

去耦电容： VCC引脚旁并联0.1μF电容，CONT引脚并联0.01μF电容到GND。

应用场景：

延时开关（例如，楼道灯延时、风扇延时关闭）。
相机快门定时器。
防盗报警系统的延时触发。
脉冲发生器，用于测试电路或控制其他逻辑设备。

2. 可调方波发生器（非稳态模式）

NE555作为振荡器是最常用的功能之一。

电路设计与分析：

基本电路： 保持非稳态模式的基本连接。
频率和占空比可调：

充电路径： VCC -> RA -> 二极管 -> C。
放电路径： C -> RB -> DISCH引脚。
此时，THIGH=0.693×RA×C（如果二极管是理想的，实际会略有压降影响）。TLOW=0.693×RB×C。
占空比 D=RA+RBRA。通过调整RA和RB的比例，可以实现更宽范围的占空比。如果RA远小于RB，可以得到低占空比脉冲。
通过改变RA、RB或C的值来实现频率可调。最常见的是将RA或RB替换为电位器。
频率可调，占空比固定： 如果仅调节RA，频率和占空比都会变化。若要频率可调而占空比相对固定（始终大于50%），可以将RA替换为电位器和固定电阻串联，RB保持固定。
频率和占空比独立可调（带二极管）： 为实现小于50%的占空比或更灵活的占空比控制，可以在RA两端并联一个二极管（二极管正极接RA靠近VCC端，负极接RA靠近DISCH引脚端）。

计算与参数选择：

根据所需的频率范围选择R和C的值。
对于音频频率（20Hz-20kHz），C通常在nF到μF范围，R在kΩ到MΩ范围。
对于更高频率，C需要更小。

应用场景：

LED闪烁器、蜂鸣器驱动器。
玩具、电子游戏中的声音发生器。
时钟信号发生器（用于简单的数字电路）。
PWM控制器（电机调速、LED调光）。
脉冲频率调制（PFM）电路。

3. PWM（脉宽调制）发生器

使用NE555产生可调占空比的PWM信号。

电路设计与分析（两种常见方法）：

方法一：通过改变充电/放电电阻比例（前面非稳态模式中带二极管的方法）：

如上述，在非稳态模式下，在RA两端并联一个二极管。
通过调节RA和RB的比例来改变占空比。例如，用一个电位器和两个固定电阻组成RA和RB，电位器的滑动端连接到DISCH引脚。
缺点：频率会随着占空比的改变而轻微变化。

方法二：通过控制电压引脚（CONT）实现PWM：

在非稳态模式下，将CONT引脚（引脚5）连接到外部控制电压。
当控制电压V_CONT改变时，NE555内部比较器1的阈值电压会从2VCC/3变为V_CONT。
电容的充电时间将取决于V_CONT，从而改变脉冲宽度。
充电路径： VCC -> (RA+RB) -> C。电容从VCC/3充电到V_CONT。
放电路径： C -> RB -> DISCH。电容从V_CONT放电到VCC/3。
通过改变施加在CONT引脚上的电压，可以线性地改变输出脉冲的宽度（高电平持续时间），而周期（频率）保持相对稳定。
这种方法可以实现更宽范围的占空比控制，并且频率相对稳定。

应用场景：

直流电机调速。
LED亮度调节。
开关电源控制。
逆变器和DC/DC变换器。

4. 施密特触发器（作为反相器或比较器）

利用NE555的比较器特性，可以将其配置成施密特触发器，用于信号整形或噪声抑制。

电路设计与分析：

基本原理： 将TRIG（引脚2）和THRES（引脚6）短接，并作为输入端。
当输入电压上升到2VCC/3时，输出跳变（假设为低电平）。
当输入电压下降到VCC/3时，输出跳变（假设为高电平）。
这种滞回特性可以有效地对有噪声的模拟信号进行整形，转换为干净的数字信号。
作为反相器： 当输入电压从低电平（低于VCC/3）上升到高电平（高于2VCC/3）时，输出从高电平变为低电平。反之亦然。

应用场景：

噪声信号的整形和去抖动。
用于数字逻辑门，将缓慢变化的模拟信号转换为快速跳变的数字信号。
光电开关的信号处理。

5. 触摸开关/报警器

利用人体作为电容的特性，触发NE555的单稳态模式。

电路设计与分析：

将NE555配置为单稳态模式。
在TRIG引脚（引脚2）上连接一个高值电阻到VCC，使TRIG保持高电平。
将一个金属触摸板连接到TRIG引脚。
当手指触摸金属板时，人体作为电容将TRIG引脚上的少量电荷引入地，导致TRIG电压瞬时下降到低于VCC/3，从而触发NE555。
NE555产生一个固定宽度的脉冲，可以用于控制灯光、蜂鸣器或继电器。

应用场景：

无按钮触摸开关。
人体感应报警器。
电子玩具。

6. 直流电机软启动电路

利用NE555在PWM模式下，通过缓慢增加占空比实现电机平稳启动，减少启动冲击电流。

电路设计与分析：

使用NE555的非稳态模式产生PWM信号。
在控制电压引脚（CONT，引脚5）上连接一个RC充电电路（或使用微控制器产生斜坡电压）。
当电路启动时，电容缓慢充电，导致CONT引脚电压逐渐升高。
CONT引脚电压的升高会逐渐增加NE555输出的PWM信号的占空比。
这个PWM信号驱动一个功率MOSFET或BJT，控制直流电机的供电电压。
电机从低速平稳加速到额定速度。

应用场景：

需要平稳启动的直流电机设备（如电动工具、模型车）。
风扇控制。

7. 数字频率计（利用单稳态）

NE555可以作为频率计的前端，将未知频率的脉冲信号转换为固定宽度的脉冲，然后通过计数这些固定宽度的脉冲来间接测量频率。

电路设计与分析：

NE555配置为单稳态模式，输出一个已知且稳定的脉冲宽度T。
未知频率的信号输入到TRIG引脚，触发NE555产生T宽度的脉冲。
这些固定宽度的脉冲通过一个AND门和已知时基脉冲进行逻辑运算，或者直接连接到计数器。
在固定时间内（例如1秒），计数器记录有多少个脉冲产生。由于每个脉冲都有固定的宽度，通过计算高电平的累计时间或计数脉冲数量，可以反推输入信号的频率。

应用场景：

简易频率测量设备。
工业控制中的频率监测。

NE555的设计考量与优化

在设计基于NE555的电路时，除了理解其基本工作原理外，还需要考虑一些关键因素，以确保电路的性能、稳定性和可靠性。

1. 电源去耦：

在VCC（引脚8）和GND（引脚1）之间尽可能靠近NE555芯片引脚处并联一个0.1μF的陶瓷电容。这个电容被称为去耦电容或旁路电容，其作用是提供一个低阻抗的路径来滤除电源线上的高频噪声，并为NE555的快速开关提供瞬时电流。如果没有这个电容，当NE555的输出状态快速切换时，可能会在电源线上产生电压跌落，影响芯片的稳定性和定时精度。
对于需要更高稳定性或在嘈杂环境中工作的电路，可以再并联一个10μF或更大容量的电解电容，用于滤除低频噪声。

2. 控制电压引脚（CONT，引脚5）：

如果不需要外部控制功能，CONT引脚通常需要连接一个0.01μF或0.1μF的陶瓷电容到GND。这个电容的作用是抑制耦合到CONT引脚的噪声，防止其干扰内部比较器1的阈值电压，从而提高定时精度和稳定性。如果此引脚悬空，电路可能会变得对噪声非常敏感，导致不稳定的输出。
如果需要外部控制，应使用一个稳定、低噪声的电压源连接到此引脚。

3. 定时元件R和C的选择：

电阻R的范围： 通常建议定时电阻R（或RA、RB）的取值范围在1kΩ到10MΩ之间。

下限： 如果R过小，电容充电/放电电流过大，可能会超过NE555内部放电晶体管的额定电流（200mA），甚至损坏芯片。此外，过小的电阻会导致充电速度过快，内部比较器的响应时间可能跟不上，影响精度。
上限： 如果R过大，流过电容的充电/放电电流会非常小。此时，NE555内部比较器的偏置电流（输入漏电流）和电容本身的漏电流会变得相对显著，对定时精度产生较大影响，导致实际定时时间比计算值长。对于长时间定时，应选用漏电流极小的薄膜电容或高质量的电解电容，并可能需要选择CMOS版本的555（如LMC555），其输入偏置电流更低。

电容C的类型：

对于短时间定时（微秒到毫秒），建议使用陶瓷电容或聚酯薄膜电容。它们具有ESR低、温度稳定性好、漏电流小的优点。
对于长时间定时（秒到小时），必须使用低漏电的薄膜电容（如聚丙烯电容）或高质量的电解电容。普通电解电容的漏电流较大，会显著影响长时间定时精度。要特别注意电解电容的极性。

温度系数： 考虑R和C的温度系数。在宽温度范围内需要高精度的应用中，应选择具有低温度系数的组件。

4. 触发信号的考量（单稳态模式）：

触发脉冲宽度： 触发脉冲（TRIG引脚2）必须是负向脉冲，并且其宽度应小于NE555的输出脉冲宽度。理想情况下，触发脉冲应尽可能短。如果触发脉冲持续时间过长，并且在定时周期结束时TRIG引脚仍处于低电平，则可能导致NE555在计时结束后立即重新触发，产生不希望的重复脉冲。
触发电压： 触发电压必须下降到VCC/3以下才能可靠触发。
去抖动： 对于机械开关触发，必须进行去抖动处理，通常使用RC微分电路或施密特触发器。

5. 频率范围限制：

标准NE555的最高工作频率受限于内部晶体管的开关速度。通常在几百kHz到1MHz以下是比较可靠的范围。
对于更高的频率，需要考虑使用CMOS版本的555（如LMC555、TLC555），它们通常具有更快的开关速度和更低的功耗，可以工作在更高的频率（例如3MHz以上）。
在兆赫兹（MHz）级别的应用中，应考虑使用专用的压控振荡器（VCO）或晶体振荡器，而不是NE555。

6. 输出负载：

NE555的输出引脚（OUT，引脚3）能够源出和吸收高达200mA的电流。
在连接负载时，应确保负载电流不超过此限制。
如果负载电流需求更大，或者需要驱动感性负载（如继电器线圈、电机），应在NE555输出和负载之间增加一个驱动晶体管（BJT或MOSFET）或继电器驱动电路，并在感性负载两端并联续流二极管以防止反向电动势损坏芯片。

7. 功耗：

标准NE555的静态功耗相对较高（几毫安）。对于电池供电或低功耗应用，应优先考虑CMOS版本的555，其静态功耗通常在微安级别，能够显著延长电池寿命。

8. PCB布局：

在PCB设计中，应将去耦电容尽可能靠近NE555的VCC和GND引脚。
定时电阻和电容应靠近NE555，以减少寄生电容和电感的影响。
避免长而细的走线，尤其是在高频电路中，以减少EMI和信号完整性问题。
注意接地（GND）的布线，确保有一个低阻抗的公共地。

NE555的仿真与故障排除

在实际电路设计和调试过程中，仿真和故障排除是不可或缺的环节。

1. NE555电路仿真

使用电路仿真软件（如LTSpice、Proteus、Multisim等）可以在实际制作电路之前验证NE555的设计。

步骤：

选择NE555模型。大多数仿真软件都内置了NE555的模型。
根据您选择的工作模式（单稳态、非稳态）连接外部元件（R、C、触发源等）。
设置仿真参数（仿真时间、步长、电源电压等）。
运行瞬态分析，观察输出波形、电容充放电波形、触发引脚电压等。
通过调整R和C值，观察输出频率和脉冲宽度的变化，验证计算公式的正确性。
引入电源噪声或触发信号噪声，观察电路的抗干扰能力。

优势：

节省时间和成本： 无需实际搭建电路，避免了元件购买和焊接的开销。
快速迭代： 轻松修改参数和拓扑结构，快速测试不同设计方案。
可视化： 直观地显示电压和电流波形，帮助理解电路行为。
安全： 不存在短路或过载导致元件损坏的风险。

2. NE555电路故障排除

当NE555电路不按预期工作时，可以按照以下步骤进行故障排除：

常规检查：

电源： 检查VCC（引脚8）和GND（引脚1）之间的电源电压是否稳定且在NE555的工作范围内。确保电源能够提供足够的电流。
引脚连接： 仔细检查所有引脚的连接是否正确，没有虚焊、短路或错接。特别是TRIG（引脚2）、THRES（引脚6）、DISCH（引脚7）和RESET（引脚4）的连接。
元件值： 检查外部电阻和电容的实际值是否与设计值相符。使用万用表测量电阻值和电容值。注意电解电容的极性是否正确。
去耦电容： 确认VCC和CONT引脚的去耦电容是否连接正确且值合适。

使用示波器进行诊断：

示波器是诊断NE555电路问题的最有效工具。

电源电压： 测量VCC（引脚8）是否稳定，是否有明显纹波。
电容电压： 测量定时电容C两端的电压（即THRES引脚6和TRIG引脚2的电压，如果它们连接在一起）。

单稳态模式： 观察电容电压是否从0V充电到2VCC/3。如果没有，检查充电路径中的电阻和电源。如果电容电压无法放电到0V，检查DISCH引脚的放电晶体管是否正常导通（OUT为低电平但DISCH电压不为0）。
非稳态模式： 观察电容电压是否在VCC/3和2VCC/3之间循环充放电。如果充电或放电不完整，检查相应的电阻和电容。如果波形异常，例如像锯齿波而不是指数曲线，可能是R或C值不合适或漏电。

触发引脚（TRIG，引脚2）：

单稳态模式： 测量触发信号。检查触发脉冲的幅度和宽度是否符合要求（低于VCC/3，且足够短）。如果没有触发，检查触发源。
非稳态模式： 观察其是否随电容电压在VCC/3和2VCC/3之间波动。

阈值引脚（THRES，引脚6）： 观察其电压是否随电容充电到2VCC/3。
输出引脚（OUT，引脚3）： 观察输出波形是否为预期的方波。测量其高电平和低电平的持续时间，与计算值进行比较。检查输出电压的幅度和驱动能力。
控制电压引脚（CONT，引脚5）： 检查是否有意外的噪声或不稳定的电压。如果它连接了电容，确保电容没有短路或开路。

常见故障与解决方案：

无输出或输出恒定：

VCC或GND连接问题。
RESET引脚被拉低（检查是否意外接地或接线错误）。
TRIG引脚持续低于VCC/3（在单稳态模式下会导致OUT始终高电平，在非稳态模式下会无法启动振荡）。
THRES引脚持续高于2VCC/3（会导致OUT始终低电平）。
NE555芯片损坏。

输出频率/脉冲宽度不准确：

R和C元件值不准确或公差过大。
R或C元件有漏电（特别是电容）。
电源电压不稳定，且CONT引脚没有去耦电容。
环境温度变化大，R和C的温度系数影响。
在高频应用中，NE555的响应速度不足。

输出波形失真：

负载过大，超出NE555的驱动能力。
R和C值不合适，导致充放电时间过短或过长。
电源噪声或地线噪声大。
PCB布局不佳，引入寄生效应。

无法触发（单稳态）：

TRIG引脚电压没有下降到VCC/3以下。
触发脉冲太弱或持续时间过短。
触发路径上的元件（如耦合电容）损坏。

振荡不稳定（非稳态）：

电源噪声过大。
CONT引脚没有去耦电容或电容失效。
R或C值接近极端范围，导致内部比较器工作在非线性区。
外部干扰。

NE555的CMOS版本与未来发展

随着半导体技术的发展，NE555也经历了从双极型晶体管（BJT）到互补金属氧化物半导体（CMOS）工艺的演进。

CMOS版本NE555的优势：

低功耗： CMOS器件的静态功耗远低于BJT器件，通常在微安级别。这使得CMOS 555非常适合电池供电和低功耗应用。
宽电源电压范围： 许多CMOS 555可以在更低的电压下工作（例如2V到18V），这使其能够兼容3.3V或5V的数字逻辑电路，甚至是一些低压电池。
高输入阻抗： CMOS比较器的输入阻抗极高（通常在10^12欧姆级别），这意味着它们从外部RC网络中吸取的电流非常小（输入偏置电流极低，通常在nA级别）。这使得可以使用更大的定时电阻和更小的电容来实现长时间定时，同时减少漏电流对精度的影响。
更高频率： 某些CMOS 555版本具有更快的开关速度，可以工作在更高的频率（例如3MHz以上），这使得它们在一些射频或高速数字应用中更具优势。
输出驱动能力： 现代CMOS 555在保持低功耗的同时，也能提供与BJT版本相当的输出驱动能力（例如100mA以上）。

常见的CMOS 555型号：

LMC555 (Texas Instruments): 业界广泛使用的CMOS 555，具有低功耗和宽电源电压范围的优点。
TLC555 (Texas Instruments): 另一款流行的CMOS 555，提供高速和低功耗特性。
ICM7555 (Intersil/Renesas): 早期优秀的CMOS 555。

NE555的未来发展：

尽管NE555已经诞生半个多世纪，但其经典的设计和广泛的应用使其仍然活跃在电子领域。

集成化与微型化： 随着SiP（System in Package）和SoC（System on Chip）技术的发展，NE555的功能可能会被集成到更复杂的芯片中，作为特定应用的一个子模块。
与微控制器融合： 在许多应用中，NE555的功能可以被微控制器（MCU）的定时器/计数器模块以软件方式实现。然而，NE555在简单、成本敏感、无需复杂编程的场景中仍然具有不可替代的优势。未来的发展可能会看到NE555与微控制器更紧密的结合，例如，NE555负责产生基础时钟或定时，而MCU进行更复杂的逻辑控制。
更低功耗与更高精度： 随着工艺的进步，未来的NE555版本可能会实现更低的静态功耗和更高的定时精度，以满足物联网（IoT）设备和精密测量仪器的需求。
专业化与定制化： 可能会出现针对特定应用（如医疗、汽车电子）进行优化和定制的NE555衍生产品，例如具有更高抗辐射能力或更宽温度范围的版本。

总而言之，NE555的经典地位是毋庸置疑的。虽然新的技术不断涌现，但其简洁、高效、经济的特性使其在未来的电子设计中仍将占据一席之地。

结论

NE555定时器集成电路以其卓越的性能和无与伦比的通用性，在过去的半个多世纪中，成为了电子领域的一颗璀璨明星。从其独特的三电阻分压网络、精确的比较器设计，到巧妙的SR触发器和强大的输出驱动级，NE555的每一个内部组件都协同工作，共同实现了其作为单稳态、非稳态和双稳态定时器的强大功能。

本文从NE555的历史渊源讲起，详细阐述了其八个引脚的功能、内部模块化结构，并深入剖析了其三种基本工作模式的电路连接、工作原理、波形分析和参数计算。通过对单稳态模式下的脉冲宽度、非稳态模式下的频率和占空比的详细推导，读者可以清晰地理解NE555如何通过外部RC网络精确控制时间。同时，我们也探讨了双稳态模式如何将NE555用作一个基本的逻辑门器件。

进一步地，我们深入到NE555的晶体管级内部电路，剖析了每个关键部件（如分压器、比较器、SR触发器、输出级和放电晶体管）的工作细节，从而揭示了其稳定性和可靠性的内在机制。

在实际应用层面，本文列举了NE555在定时、振荡、PWM控制、信号整形和传感等多个领域的典型案例，并对每个案例进行了详细的电路设计和原理分析。这些案例不仅展示了NE555的广泛适用性，也为读者在实际项目中应用NE555提供了宝贵的参考。

此外，我们还强调了在设计NE555电路时需要考虑的关键因素，如电源去耦、定时元件选择、触发信号要求、频率范围限制以及输出负载能力等，并提供了优化和故障排除的实用建议，以帮助工程师们构建稳定、可靠的NE555电路。

最后，我们展望了NE555的CMOS版本及其未来发展。CMOS工艺带来的低功耗、宽电压和高频率特性，使得NE555家族得以在现代电子产品中继续发挥作用。尽管微控制器日益普及，但NE555凭借其“即插即用”的简洁性、成本效益和模拟特性，在许多特定应用中仍然是不可或缺的选择。

NE555不仅仅是一款芯片，它更代表了一种电子设计的理念——用最简单的器件，实现最复杂的功能。它鼓励着工程师们在有限的资源下发挥无限的创造力。掌握NE555的工作原理，不仅是理解其自身的关键，更是通往更广阔的模拟与数字电路世界的基石。希望本文能够为所有对NE555感兴趣的读者提供一份全面、深入且富有实践指导意义的参考资料。

责任编辑：David

【免责声明】

2、本文的引用仅供读者交流学习使用，不涉及商业目的。

3、本文内容仅代表作者观点，拍明芯城不对内容的准确性、可靠性或完整性提供明示或暗示的保证。读者阅读本文后做出的决定或行为，是基于自主意愿和独立判断做出的，请读者明确相关结果。

4、如需转载本方拥有版权的文章，请联系拍明芯城（marketing@iczoom.com）注明“转载原因”。未经允许私自转载拍明芯城将保留追究其法律责任的权利。

拍明芯城拥有对此声明的最终解释权。

上一篇： n25q128a13ese40f芯片资料

下一篇： NX80和NX100性能差距

标签： NE555
