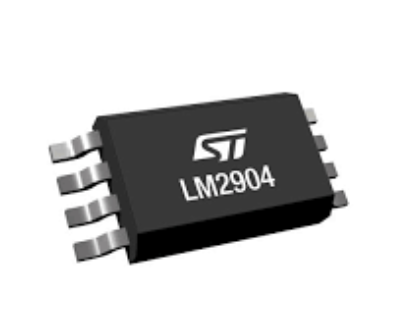

LM2904芯片：深入解析其作用与工作原理

LM2904是一款双路运算放大器（Op-Amp），以其低功耗、宽电源电压范围和经济性而广受欢迎。它在各种电子电路中扮演着至关重要的角色，从简单的信号放大到复杂的滤波器和振荡器。理解LM2904的作用和工作原理，对于任何从事模拟电路设计和故障排除的工程师来说都是必不可少的。本文将对LM2904芯片进行详尽的探讨，涵盖其基本特性、内部结构、关键参数、典型应用以及设计考量，旨在提供一个全面的技术视角。

1. 运算放大器基础：LM2904的背景

在深入LM2904之前，我们首先需要理解运算放大器这一概念。运算放大器，通常简称为“运放”，是一种高增益、直流耦合的电压放大器，其输入是差分形式。理想的运算放大器具有无限大的开环增益、无限大的输入阻抗、零输出阻抗和无限大的带宽。然而，实际的运放，包括LM2904在内，都只是这些理想特性的近似。

LM2904属于通用型双路运算放大器，这意味着它在一个封装内集成了两个独立的运放单元。它被设计用于需要低功耗和单电源供电的应用，这使得它在电池供电的设备和汽车电子等领域具有显著优势。其核心功能是放大模拟信号，但其应用远不止于此，通过外部反馈网络，它可以实现各种复杂的电路功能，例如电压跟随器、积分器、微分器、比较器以及有源滤波器等。LM2904的普及得益于其优异的性价比和广泛的可用性，使其成为许多工程师入门模拟电路设计的首选器件。

2. LM2904的核心作用

LM2904芯片的核心作用可以概括为以下几个方面：

信号放大与缓冲

LM2904最基本的作用是放大微弱的模拟信号。例如，传感器产生的微伏级信号往往不足以驱动后续电路，这时LM2904可以将其放大到可用的电压范围。其高输入阻抗特性使其在作为电压跟随器（缓冲器）时表现出色，能够隔离信号源和负载，防止负载效应影响信号源的性能。这种缓冲作用在信号链中非常重要，可以确保信号的完整性和稳定性。在实际应用中，很多传感器、麦克风等设备输出的信号强度都非常低，直接连接到微控制器或A/D转换器可能会导致信号丢失或噪声干扰，LM2904在此扮演了“前置放大器”的角色，为后续处理提供了强健的信号基础。

信号调理与滤波

在许多应用中，原始信号可能含有不必要的噪声或处于不理想的频率范围。LM2904可以与电阻、电容等无源元件结合，构建各种有源滤波器，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器。这些滤波器能够精确地选择或抑制特定频率的信号，从而改善信号质量，提高系统性能。例如，在一个音频系统中，可以使用LM2904构建一个低通滤波器来消除高频噪声，或者构建一个带通滤波器来突出人声的频率范围。此外，LM2904还可以用于信号的移相、求和、求差等运算，实现更复杂的信号调理功能。

比较器功能

虽然LM2904是为线性放大而设计的，但它也可以在开环模式下作为电压比较器使用。当输入电压之间存在微小的差异时，其高开环增益会导致输出迅速饱和到正电源或负电源轨，从而实现对两个电压的比较。这使得它能够用于各种阈值检测、过零检测和方波发生器等应用。例如，在电池充电电路中，LM2904可以用于监测电池电压，当电压达到某个阈值时触发充电或停止充电。尽管有专门的比较器芯片，但在某些成本敏感或对响应速度要求不高的应用中，LM2904作为比较器也是一个经济实用的选择。

振荡器与波形发生

通过适当的外部反馈网络，LM2904可以构建各种振荡器电路，产生不同形状的周期性波形，如方波、三角波和正弦波。例如，RC移相振荡器、文氏桥振荡器等都可以利用LM2904实现。这些振荡器在定时电路、信号发生器、时钟电路和调制解调器中都有广泛应用。LM2904的低功耗特性使其在便携式设备中产生低频时钟信号或调制信号时特别有优势。

电流-电压转换与电压-电流转换

在一些传感器应用中，传感器输出的是电流信号而不是电压信号（如光电二极管）。LM2904可以配置为跨阻放大器（电流-电压转换器），将微弱的电流信号精确地转换为可测量的电压信号。反之，它也可以实现电压-电流转换，例如在LED驱动电路中，将一个电压信号转换为驱动LED的稳定电流。这些转换功能在工业控制、医疗设备和测量仪器中非常常见。

电源管理与稳压

虽然LM2904本身不是电源管理芯片，但它可以作为误差放大器集成到线性稳压器或开关稳压器的反馈环路中。通过比较输出电压与参考电压，LM2904可以调整串联调整管或开关管的导通状态，从而实现稳定的输出电压。这使得它在需要自定义电源管理解决方案的嵌入式系统中非常有用。例如，在低功耗应用中，LM2904可以与一个PNP或NPN晶体管协同工作，构建一个简单的低压差线性稳压器。

3. LM2904的工作原理：深入剖析

LM2904的工作原理基于其内部的差分放大器、电压增益级和输出级。理解这些内部块如何协同工作，对于设计和分析LM2904电路至关重要。

3.1 内部结构概述

LM2904的每个运算放大器单元通常由以下三个主要部分组成：

• 差分输入级： 这是运算放大器的输入端，负责接收两个输入信号（非反相输入和反相输入）并产生一个与它们之间电压差成比例的电流信号。这一级通常由一对匹配的晶体管（通常是BJT或FET）构成，以提供高输入阻抗和良好的共模抑制比。

• 中间增益级： 差分输入级产生的电流信号被送入中间增益级，该级负责提供大部分的电压增益。通常包含多级共射极或共源极放大器，以实现高增益和合适的频率响应。

• 输出级： 这是运算放大器的最后一级，通常是一个推挽式（Push-Pull）放大器，其主要目的是提供低输出阻抗和足够的电流驱动能力，以便能够驱动外部负载。这一级通常设计成能够以最小的失真输出大电压摆幅。

3.2 差分输入级的工作

LM2904的输入级采用PNP晶体管差分对（如LM358系列通常采用PNP输入级）。这种设计使其具有一些独特的优点，特别是在单电源供电应用中。

当输入信号施加到非反相输入端（+IN）和反相输入端（-IN）时，差分对中的晶体管会根据这两个电压的差异而导致集电极电流发生变化。如果+IN电压高于-IN电压，则连接到+IN的晶体管导通程度增加，其集电极电流增大；反之，如果-IN电压高于+IN电压，则连接到-IN的晶体管导通程度增加。这种电流的变化被后续的增益级捕捉并放大。

一个关键特性是LM2904的共模输入电压范围可以包括负电源轨（GND）。这是PNP输入级的一个显著优点。对于NPN输入级的运放，输入电压通常不能低于地电压太多，否则晶体管会进入截止区，导致性能下降。而LM2904的PNP输入级允许输入电压一直降到地电位附近，这对于单电源供电（例如，仅使用正电源和地作为电源）的应用非常方便，因为许多传感器输出的信号都可能接近地电位。

3.3 中间增益级与电压放大

来自差分输入级的微小电流变化被送入中间增益级。这一级通常由多级共射极放大器组成，它们级联在一起以提供极高的电压增益。例如，一个简单的两级共射极放大器就可以提供数百甚至数千倍的电压增益。在LM2904中，增益级的设计旨在提供高开环增益，通常在几十万倍到一百万倍之间。

高增益是运算放大器能够实现其各种功能的基础。正是由于这种高增益，当引入负反馈时，运放的输出才能精确地跟踪输入信号或实现特定的数学运算。同时，增益级还负责设置运放的带宽和频率响应特性。通常，运放内部会包含频率补偿网络（例如米勒电容），以确保在引入负反馈时系统能够稳定工作，避免振荡。这种补偿策略确保了运放即使在不同的增益配置下也能保持稳定。

3.4 输出级与电流驱动能力

输出级是LM2904的功率部分，主要功能是提供足够的电流来驱动外部负载，同时保持低输出阻抗。LM2904通常采用推挽式输出级，这意味着它包含一个PNP晶体管和一个NPN晶体管。当输出电压上升时，NPN晶体管导通，提供灌电流（Source Current）；当输出电压下降时，PNP晶体管导通，提供拉电流（Sink Current）。

这种推挽配置允许LM2904在输出端提供双向电流，使得它能够驱动各种类型的负载，包括电阻性、电容性甚至小电流的感性负载。LM2904的输出级通常可以摆动到距离电源轨大约1.5V的范围内。这意味着如果使用5V单电源供电，输出电压可能在1.5V到3.5V之间摆动。这个特性被称为“非轨到轨输出”，与“轨到轨输出”的运放相比，LM2904的输出摆幅会受到一定的限制。

3.5 负反馈的作用

虽然LM2904的开环增益非常高，但它几乎总是在负反馈配置下使用。负反馈是将输出信号的一部分送回到反相输入端的过程。负反馈具有以下关键作用：

• 稳定增益： 负反馈使得运放的增益由外部电阻网络决定，而不是其内部不稳定的开环增益。这大大提高了电路的增益精度和稳定性。

• 降低失真： 负反馈可以显著减少运放内部非线性引起的失真，使得输出信号更加忠实于输入。

• 扩展带宽： 负反馈可以将运放的可用带宽扩展到更高的频率。

• 改变输入/输出阻抗： 负反馈可以提高输入阻抗（如电压跟随器）或降低输出阻抗（如反相放大器），从而更好地匹配信号源和负载。

在LM2904的各种应用中，负反馈都是实现特定功能的基石。无论是构建放大器、滤波器还是比较器，负反馈都是确保电路按照预期工作的关键。

4. LM2904的关键参数解析

了解LM2904的关键参数对于正确选择和应用该芯片至关重要。

4.1 电源电压范围 (Supply Voltage, VCC)

LM2904的电源电压范围通常较宽，支持单电源和双电源供电。对于单电源供电，其范围通常为3V到32V；对于双电源供电，通常为$pm1.5V到pm16V$。宽电源电压范围使其适用于各种应用场景，从低功耗的电池供电系统到工业控制系统。

4.2 输入失调电压 (Input Offset Voltage, VOS)

输入失调电压是指当输入端短路或设置为相同电压时，输出端不为零的电压。理想情况下应为零，但实际运放总会存在一个小的失调电压。LM2904的$V_{OS}通常在几毫伏到十几毫伏之间。这个参数在直流放大或需要高精度的应用中非常重要，因为V_{OS}$会被放大并叠加到输出中，产生误差。

4.3 输入偏置电流 (Input Bias Current, IB)

输入偏置电流是流经运放输入端所需的直流电流。对于LM2904，由于其内部PNP输入晶体管的基极电流，这个值通常在几十纳安（nA）的量级。在与大电阻（如兆欧级）串联的输入电路中，输入偏置电流会在电阻上产生一个电压降，从而导致额外的失调电压。

4.4 输入失调电流 (Input Offset Current, IOS)

输入失调电流是两个输入偏置电流之间的差异。这个参数通常比输入偏置电流小一个数量级，但同样会在输入电阻上产生误差。

4.5 共模抑制比 (Common-Mode Rejection Ratio, CMRR)

CMRR衡量运放抑制共模信号（即同时施加到两个输入端的相同电压信号）的能力。理想运放的CMRR是无限大，这意味着它只放大差模信号。LM2904的CMRR通常在几十到一百多分贝（dB）之间。高CMRR意味着运放能够更好地从共模噪声中提取差分信号，这在噪声环境中尤为重要。

4.6 开环增益 (Open-Loop Gain, AOL)

开环增益是运放没有负反馈时的电压增益。LM2904的$A_{OL}$非常高，通常在$100,000$到1,000,000倍（100dB到120dB）之间。高开环增益是运放能够精确实现负反馈功能的先决条件。

4.7 增益带宽积 (Gain Bandwidth Product, GBW)

GBW是开环增益与频率的乘积，在一个开环增益下降到1（或0dB）的频率点上，开环增益和频率的乘积是一个常数。LM2904的GBW通常在1MHz左右。这意味着如果运放的闭环增益为10倍，那么它的带宽就是100kHz。GBW决定了运放能够处理的最高频率，高GBW意味着可以处理更高频率的信号或实现更高的增益。

4.8 转换速率 (Slew Rate, SR)

转换速率是指运放输出电压的最大变化率，通常以伏特每微秒（V/µs）表示。它决定了运放能够跟随快速变化的输入信号的能力。LM2904的转换速率通常在0.5V/µs左右，这表明它更适合处理相对慢速变化的信号。对于高速或高频率应用，需要选择具有更高转换速率的运放。

4.9 静态电流 (Quiescent Current, IQ)

静态电流是运放没有输入信号且没有负载时，从电源消耗的电流。LM2904以其低静态电流而闻名，通常在几百微安（µA）的量级。这使得它非常适合电池供电和低功耗应用。

4.10 输出电压摆幅 (Output Voltage Swing)

输出电压摆幅是指运放输出端能够达到的最大电压范围。如前所述，LM2904的输出通常不能完全摆动到电源轨，通常距离电源轨有1.5V左右的压降。例如，在5V单电源供电下，输出可能在1.5V到3.5V之间。了解这一点对于设计需要大输出摆幅的电路非常重要。

5. LM2904的典型应用电路

LM2904的灵活性使其能够应用于广泛的电路设计中。以下是一些常见的典型应用电路：

5.1 反相放大器 (Inverting Amplifier)

反相放大器是最基本的运放应用之一。输入信号通过电阻R1连接到反相输入端，而反馈电阻RF连接在输出端和反相输入端之间。非反相输入端接地。

工作原理： 由于运放的“虚短”特性（在负反馈下，两个输入端的电压几乎相等），反相输入端的电压被拉到接近地电位。输入电流Iin=Vin/R1。由于运放输入阻抗极高，几乎所有输入电流都流过反馈电阻RF，所以输出电压Vout=−Iin⋅RF=−(Vin/R1)⋅RF。因此，增益为AV=−RF/R1。输出信号与输入信号反相。

应用场景： 对信号进行精确放大和反相，例如在音频前置放大器、传感器信号处理中。

5.2 非反相放大器 (Non-Inverting Amplifier)

非反相放大器将输入信号施加到非反相输入端，而负反馈电阻网络连接在输出端和反相输入端之间，反相输入端的另一点接地。

工作原理： 由于“虚短”特性，$V_{in}$施加到非反相输入端，反相输入端的电压也被虚短到$V_{in}$。通过分压器原理，我们知道Vin=Vout⋅(R1/(R1+RF))。因此，增益为AV=Vout/Vin=1+RF/R1。输出信号与输入信号同相。

应用场景： 需要同相放大信号的场合，如电压跟随器（当RF=0,R1=∞时，AV=1）、信号缓冲器和仪器放大器前端。

5.3 电压跟随器 (Voltage Follower / Buffer)

电压跟随器是非反相放大器的一种特殊情况，其中RF=0（即直接短接输出和反相输入）且R1开路。

工作原理： 增益AV=1+0/∞=1。因此，Vout=Vin。它的主要作用不是放大电压，而是提供高输入阻抗和低输出阻抗。它可以有效地隔离信号源和负载，防止负载对信号源产生影响，从而提供信号缓冲作用。

应用场景： 在高阻抗信号源和低阻抗负载之间进行接口，如传感器输出、DAC输出到ADC输入之间的缓冲。

5.4 加法器 (Summing Amplifier)

加法器能够将多个输入电压按一定比例相加。它通常是反相放大器的变体，通过多个输入电阻连接到反相输入端。

工作原理： 如果有N个输入信号V1,V2,...,VN分别通过电阻R1,R2,...,RN连接到反相输入端，且反馈电阻为RF，则输出电压Vout=−RF⋅(V1/R1+V2/R2+...+VN/RN)。如果所有输入电阻相等，则Vout=−(RF/R)⋅(V1+V2+...+VN)。

应用场景： 音频混音器、数据采集系统中多个传感器信号的求和。

5.5 比较器 (Comparator)

虽然LM2904是为线性应用设计的，但它在开环模式下可以作为电压比较器使用。

工作原理： 当非反相输入电压高于反相输入电压时，输出迅速摆动到正电源轨（高电平）；当非反相输入电压低于反相输入电压时，输出迅速摆动到负电源轨（或地电平）。由于开环增益非常高，即使输入电压之间存在微小差异，输出也会迅速饱和。

应用场景： 阈值检测、过零检测、数字逻辑电平转换。需要注意的是，专门的比较器芯片通常具有更快的响应速度和更低的电源电流，在高速应用中更受青睐。

5.6 有源滤波器 (Active Filter)

LM2904可以与电阻、电容等元件组成各种有源滤波器，如低通、高通、带通和带阻滤波器。

工作原理： 运放的有源特性使得滤波器可以实现更高的Q值、更陡峭的滚降特性以及增益。例如，一个简单的RC低通滤波器在加入运放后可以实现更小的插入损耗，并更容易实现多级级联而不会相互影响。

应用场景： 音频设备中的均衡器、传感器信号预处理中的噪声抑制、通信系统中的信道选择。

5.7 积分器 (Integrator)

积分器电路的输出是输入信号对时间的积分。它通常由反相放大器演变而来，将反馈电阻替换为电容。

工作原理： 输入电流Iin=Vin/R1。这个电流流过电容CF，导致电容上的电压线性增加或减少，其变化率与电流成正比。因此，Vout=−(1/(R1CF))∫Vindt。

应用场景： 波形发生器（将方波转换为三角波）、模拟计算机、锁相环（PLL）中的环路滤波器。

5.8 微分器 (Differentiator)

微分器电路的输出是输入信号对时间的导数。它同样是反相放大器的一种变体，将输入电阻替换为电容。

工作原理： 当输入信号$V_{in}$通过电容$C_{in}$施加时，电容上的电流$I_{C} = C_{in} cdot dV_{in}/dt$。这个电流流过反馈电阻RF，因此输出电压Vout=−RF⋅IC=−RFCin⋅dVin/dt。

应用场景： 脉冲检测、边缘检测。微分器通常对噪声敏感，在实际应用中需要谨慎设计，通常需要结合低通滤波。

6. LM2904设计考量与应用注意事项

在将LM2904集成到电路设计中时，需要考虑一些重要的因素，以确保其性能优化和可靠运行。

6.1 电源去耦

所有运算放大器都需要良好的电源去耦。在LM2904的电源引脚（$V_{CC}$和GND）附近放置一个$0.1µF$或0.01µF的陶瓷旁路电容至关重要。这些电容应尽可能靠近芯片引脚放置，以最大限度地减少电源线上的瞬态噪声和纹波对运放性能的影响。一个更大的电解电容（如10µF）也可以并联放置，用于滤除较低频率的电源噪声。

6.2 输入偏置电流和失调电压补偿

LM2904的输入偏置电流和失调电压是直流误差源。在需要高精度直流测量的应用中，必须加以考虑。为了减小输入偏置电流引起的误差，可以在非反相输入端串联一个电阻，其阻值等于反相输入端所有等效电阻的并联值。这样可以使两个输入端的偏置电流在电阻上产生的压降大致相等，从而抵消部分误差。对于失调电压，可以通过在电路中引入一个小可调电阻或使用失调电压补偿网络来校准。

6.3 稳定性问题：振荡

运放电路的稳定性是一个常见问题，尤其是在高增益或高频率应用中。LM2904虽然内部有频率补偿，但在某些情况下仍可能发生振荡。常见的导致振荡的原因包括：

• 容性负载： 输出端连接的较大容性负载（如长电缆、大电容）会与运放的输出阻抗形成RC网络，引入额外的相移，可能导致环路增益在相移达到180∘时大于1，从而引起振荡。解决方法通常是在输出端串联一个10Ω到100Ω的小电阻，并在电阻后并联一个电容（通常为几纳法到几十纳法），形成一个局部RC网络来隔离容性负载。

• 寄生电容和电感： PCB布局中的寄生效应，如长走线带来的寄生电感和走线之间的寄生电容，在高频下会改变电路的频率响应。

• 电源噪声： 不足的电源去耦可能导致运放通过电源轨耦合噪声，从而引起振荡。

• 接地不良： 接地回路问题也可能引入噪声并导致不稳定性。

6.4 输入电压范围限制

LM2904的输入共模电压范围包括负电源轨，但在正电源方向上通常不能达到正电源轨。通常比正电源轨低1.5V左右。因此，在单电源供电下，输入信号峰值不能超过VCC−1.5V。超出此范围可能会导致输入级饱和，产生失真或异常行为。

6.5 输出电压摆幅限制

LM2904的输出不是“轨到轨”的。在单电源供电下，输出电压通常不能完全摆动到地和正电源轨。它通常在距离电源轨1.5V到2V的范围内。这意味着如果需要一个全范围输出信号（例如从0V到5V），则LM2904可能不适用，需要选择轨到轨输出的运放。

6.6 功耗考虑

LM2904以其低功耗而著称，这使得它非常适合电池供电的应用。然而，在驱动大负载或在高频下运行时，功耗会增加。设计时应根据实际负载电流和工作频率来估算功耗，并确保芯片的工作温度在规定范围内。

6.7 温度特性

LM2904的参数（如输入失调电压、输入偏置电流）会随温度变化。在宽温度范围下工作的应用中，需要考虑这些参数的漂移，并可能需要采取额外的温度补偿措施。LM2904系列通常有工业级和汽车级版本，可以适应更宽的温度范围。

6.8 增益带宽积的限制

LM2904的GBW大约为1MHz。这意味着在给定增益下，可用的带宽是有限的。例如，如果需要100倍的增益，那么最大带宽约为10kHz。在设计高频放大器时，必须确保所需的带宽在运放的GBW限制之内。

6.9 转换速率的限制

LM2904的转换速率（约0.5V/µs）相对较低。这意味着它无法快速响应输入信号的剧烈变化。如果输入信号是快速的方波或尖峰脉冲，LM2904的输出可能会出现削波或斜率限制失真。对于高速脉冲放大或高频信号处理，应选择具有更高转换速率的运放。

6.10 噪声特性

所有电子元件都会产生噪声。LM2904也不例外，其噪声特性包括输入电压噪声和输入电流噪声。在对噪声敏感的应用（如微弱信号放大）中，需要评估运放的噪声性能，并可能需要采取额外的降噪措施，如滤波或使用低噪声运放。

7. 总结与展望

LM2904是一款功能强大、应用广泛的双路运算放大器。其低功耗、宽电源电压范围和经济性使其成为无数模拟电路设计的理想选择。从基本的信号放大到复杂的滤波器和振荡器，LM2904在各种电子系统中都发挥着不可或缺的作用。

通过深入理解其内部工作原理、关键参数以及设计考量，工程师可以有效地利用LM2904的优势，并规避潜在的设计陷阱。虽然它不是最先进的轨到轨或高速运放，但其稳定可靠的性能和优异的性价比确保了它在未来很长一段时间内仍将是模拟电路设计中的“常青树”。

随着电子技术的不断发展，更先进的运放芯片不断涌现，它们在功耗、带宽、精度和轨到轨输出能力等方面都取得了显著进步。然而，LM2904及其同类产品仍将在许多成本敏感、低功耗或对性能要求不极致的应用中占据一席之地。对于模拟电路初学者而言，LM2904无疑是理解运放基本原理和实践电路设计的一款绝佳入门级芯片。掌握LM2904的使用，为进一步探索更复杂、更专业的模拟集成电路奠定了坚实的基础。

在未来的设计中，我们可以期待LM2904继续在各种创新应用中发挥作用，尤其是在物联网设备、便携式医疗电子以及其他对低功耗和成本效率有严格要求的领域。其简单易用和久经考验的可靠性，使其在不断变化的电子世界中保持着独特的价值。

参考文献

由于具体的LM2904芯片由多家制造商生产（如Texas Instruments, STMicroelectronics, NXP等），其数据手册提供了最权威和详尽的技术信息。建议查阅特定制造商的官方数据手册以获取最新和最准确的参数。

• Texas Instruments LM2904 Data Sheet

• STMicroelectronics LM2904 Data Sheet

• NXP LM2904 Data Sheet
