LM2901四路电压比较器：引脚功能与应用解析

LM2901是一款业界标准、高性能的四路电压比较器，广泛应用于各种电子系统中，如开关电源、电池充电器、过欠压保护、窗口比较器以及通用模拟信号处理等。它以其低功耗、宽电源电压范围、兼容性强以及成本效益高等特点，成为许多工程师首选的比较器芯片之一。

1. LM2901芯片概述

LM2901属于LM139/LM239/LM339/LM2901系列比较器家族中的一员，这些比较器在电气特性上高度相似，主要区别在于其工作温度范围。LM2901通常是指工作温度范围较宽的汽车级或工业级产品，能够在恶劣环境下稳定工作。

该芯片内部集成了四个独立的电压比较器，每个比较器都具有一个差分输入对和一个集电极开路（Open-Collector）输出。这种输出类型使其能够灵活地与各种逻辑电平接口，并且可以实现线与（Wire-AND）功能，简化了电路设计。

2. LM2901引脚功能详细解析

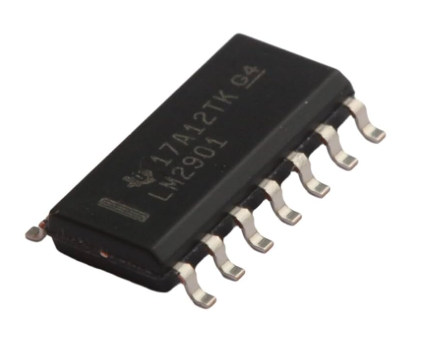

LM2901通常采用14引脚双列直插式封装（DIP-14）或小外形封装（SOIC-14）。为了便于理解，我们将按照芯片的引脚编号逐一介绍其功能。

2.1 引脚1：1OUT (比较器1 输出)

功能描述： 这是内部第一个比较器（比较器1）的输出引脚。由于LM2901采用集电极开路输出结构，这意味着该引脚内部连接着一个NPN晶体管的集电极。当比较器输出为低电平（逻辑“0”）时，内部晶体管导通，该引脚会被拉到接近地电位（GND）；当比较器输出为高电平（逻辑“1”）时，内部晶体管截止，该引脚处于高阻态（Open）。

应用考量：

• 上拉电阻： 为了使输出在高阻态时能够提供一个确定的高电平，此引脚必须外接一个上拉电阻至正电源（VCC或VDD），或连接至目标逻辑电平的电源。上拉电阻的阻值选择需要考虑输出电流、功耗和上升时间等因素。

• 逻辑接口： 通过选择合适的上拉电压，该引脚可以直接驱动TTL、CMOS或其他微控制器I/O口。

• 线与功能： 多个集电极开路输出的比较器可以共用一个上拉电阻，从而实现“线与”逻辑功能。只要其中任何一个比较器的输出为低，公共点就会被拉低。

2.2 引脚2：1IN- (比较器1 反相输入)

功能描述： 这是内部第一个比较器（比较器1）的反相输入端。当此引脚的电压高于非反相输入（1IN+）的电压时，比较器的输出（1OUT）通常会变为低电平。

应用考量：

• 阈值设置： 通常将一个参考电压连接到此引脚，作为比较的基准。

• 差分输入： 与非反相输入共同构成差分输入对，用于比较两个电压的大小。

2.3 引脚3：1IN+ (比较器1 非反相输入)

功能描述： 这是内部第一个比较器（比较器1）的非反相输入端。当此引脚的电压高于反相输入（1IN-）的电压时，比较器的输出（1OUT）通常会变为高电平（高阻态）。

应用考量：

• 信号输入： 通常将待比较的模拟信号连接到此引脚。

• 与反相输入配合： 两者共同决定比较器的输出状态。

2.4 引脚4：2OUT (比较器2 输出)

功能描述： 这是内部第二个比较器（比较器2）的集电极开路输出引脚，功能和应用与1OUT（引脚1）完全相同。同样需要外部上拉电阻。

2.5 引脚5：2IN- (比较器2 反相输入)

功能描述： 这是内部第二个比较器（比较器2）的反相输入端，功能和应用与1IN-（引脚2）完全相同。

2.6 引脚6：2IN+ (比较器2 非反相输入)

功能描述： 这是内部第二个比较器（比较器2）的非反相输入端，功能和应用与1IN+（引脚3）完全相同。

2.7 引脚7：V- (负电源/地)

功能描述： 这是芯片的负电源输入端。在单电源供电应用中，此引脚通常连接到系统地（GND）。在双电源供电应用中，此引脚连接到负电源轨。

应用考量：

• 接地： 绝大多数情况下，LM2901工作在单电源模式下，因此V-引脚直接连接到GND。

• 电源稳定性： 确保此引脚的连接稳固，并避免电源噪声。

2.8 引脚8：3IN+ (比较器3 非反相输入)

功能描述： 这是内部第三个比较器（比较器3）的非反相输入端，功能和应用与1IN+（引脚3）完全相同。

2.9 引脚9：3IN- (比较器3 反相输入)

功能描述： 这是内部第三个比较器（比较器3）的反相输入端，功能和应用与1IN-（引脚2）完全相同。

2.10 引脚10：3OUT (比较器3 输出)

功能描述： 这是内部第三个比较器（比较器3）的集电极开路输出引脚，功能和应用与1OUT（引脚1）完全相同。

2.11 引脚11：4IN+ (比较器4 非反相输入)

功能描述： 这是内部第四个比较器（比较器4）的非反相输入端，功能和应用与1IN+（引脚3）完全相同。

2.12 引脚12：4IN- (比较器4 反相输入)

功能描述： 这是内部第四个比较器（比较器4）的反相输入端，功能和应用与1IN-（引脚2）完全相同。

2.13 引脚13：4OUT (比较器4 输出)

功能描述： 这是内部第四个比较器（比较器4）的集电极开路输出引脚，功能和应用与1OUT（引脚1）完全相同。

2.14 引脚14：V+ (正电源)

功能描述： 这是芯片的正电源输入端。LM2901支持较宽的电源电压范围，通常为2V到36V（单电源）或$pm1V到pm$18V（双电源）。

应用考量：

• 电源旁路： 为了确保芯片稳定工作并抑制电源噪声，强烈建议在V+引脚和GND（或V-）之间并联一个0.1$muF到1mu$F的陶瓷电容，尽可能靠近芯片引脚放置。

• 电压范围： 确保供电电压在芯片数据手册规定的操作范围内，过高或过低都可能导致芯片损坏或无法正常工作。

3. LM2901工作原理

LM2901的核心是四个独立的电压比较器。每个比较器都包含一个高增益差分放大器，其作用是比较两个输入端（非反相输入IN+和反相输入IN-）的电压。

工作状态：

• 当VIN+ > VIN− 时： 比较器判断非反相输入电压高于反相输入电压。此时，内部输出晶体管截止，输出引脚（OUT）处于高阻态。如果外部连接了上拉电阻，输出将变为高电平。

• 当VIN+ < VIN− 时： 比较器判断非反相输入电压低于反相输入电压。此时，内部输出晶体管导通，输出引脚（OUT）被拉低到接近地电位（饱和电压，通常低于0.2V）。

• 当VIN+ ≈ VIN− 时： 由于比较器具有极高的增益，即使两个输入电压之间存在微小差异，也会导致输出迅速翻转。在实际应用中，为了避免输出在高增益区的振荡，常会引入少量的正反馈（迟滞效应，或称施密特触发）来提高抗噪声能力。

集电极开路输出的优势：

• 电平转换： 可以轻松地与不同电压电平的逻辑电路接口。例如，芯片本身可能由5V供电，但输出可以上拉到3.3V，直接驱动3.3V的微控制器。

• 线与功能： 多个比较器的输出可以通过共用一个上拉电阻实现“线与”逻辑。这在一些需要多路信号同时满足条件才输出高电平的应用中非常有用。

4. LM2901主要特性

• 宽电源电压范围： 2V至36V（单电源），或$pm1V至pm$18V（双电源）。这使得它能够适应多种电源供电系统。

• 低电源电流： 典型值仅为0.8mA（不含上拉电阻）。这对于电池供电或功耗敏感的应用至关重要。

• 集电极开路输出： 允许实现“线与”功能，并提供灵活的逻辑电平转换。

• 差分输入电压范围宽： 差分输入电压可以等于电源电压。这意味着即使输入信号幅度很大，也不会损坏芯片。

• 输入共模电压范围： 包括地电位。这表示输入信号可以从地开始测量，方便了单电源应用。

• 低输入偏置电流： 典型值仅为25nA。这减少了对输入信号源的负载效应。

• 低输入失调电压： 典型值仅为2mV。这确保了比较的精度。

• 宽工作温度范围： LM2901通常指工业级或汽车级，可在较宽的温度范围内稳定工作（如-40°C至+85°C或-40°C至+125°C，具体取决于型号）。

5. LM2901典型应用电路

LM2901作为通用比较器，其应用范围极其广泛。以下列举几个典型应用示例：

5.1 单限比较器（阈值检测器）

原理： 当输入电压$V_{IN}超过（或低于）某个设定的参考电压V_{REF}$时，比较器输出翻转。

电路配置：

• 正向比较： 将$V_{REF}$连接到反相输入（IN-），将待检测信号$V_{IN}$连接到非反相输入（IN+）。当$V_{IN}$ > $V_{REF}$时，输出高电平；当$V_{IN}$ < $V_{REF}$时，输出低电平。

• 反向比较： 将$V_{REF}$连接到非反相输入（IN+），将待检测信号$V_{IN}$连接到反相输入（IN-）。当$V_{IN}$ < $V_{REF}$时，输出高电平；当$V_{IN}$ > $V_{REF}$时，输出低电平。

应用：

• 过压/欠压保护电路

• 电池电压监测

• 电平转换

• 传感器信号阈值检测

5.2 窗口比较器

原理： 用于检测输入信号是否处于某个预设的电压窗口之内。当输入信号在上限和下限之间时，输出一种状态；当超出这个范围时，输出另一种状态。

电路配置： 通常使用两个比较器实现。

• 一个比较器用于检测上限（VUPPER），另一个用于检测下限（VLOWER）。

• 将待检测信号$V_{IN}$连接到第一个比较器的非反相输入（IN+）和第二个比较器的反相输入（IN-）。

• 将$V_{UPPER}连接到第一个比较器的反相输入（IN−），将V_{LOWER}$连接到第二个比较器的非反相输入（IN+）。

• 两个比较器的集电极开路输出通过一个上拉电阻连接在一起，实现“线与”功能。

工作原理：

• 当VLOWER < VIN < $V_{UPPER}$时，两个比较器的输出都为高阻态（即高电平），因此最终输出为高电平。

• 当VIN < $V_{LOWER}$或$V_{IN}$ > $V_{UPPER}$时，其中至少一个比较器的输出会变为低电平，从而将最终输出拉低。

应用：

• 电源电压范围监测

• 自动化控制中的状态判断

• 故障检测

5.3 施密特触发器（带迟滞的比较器）

原理： 通过引入正反馈来增加比较器的迟滞（滞回）特性，从而避免在输入信号缓慢变化或有噪声时输出反复振荡。当输入信号上升越过一个高阈值时输出翻转，而下降越过一个低阈值时才翻转。

电路配置：

• 将一个电阻从输出端连接到非反相输入端（正反馈）。

• 在非反相输入端和地之间连接一个分压电阻。

• 将参考电压连接到反相输入端。

应用：

• 消除输入噪声引起的误触发

• 波形整形（将缓慢变化的模拟信号转换为方波）

• 按键去抖动

5.4 振荡器/方波发生器

原理： 利用比较器的翻转特性和RC充放电电路组成一个自激振荡电路。

电路配置：

• 比较器的输出通过一个电阻R连接到一个电容C。

• 电容C的另一端接地，并与比较器的反相输入端连接。

• 非反相输入端连接到由电阻分压器提供的参考电压。

• 输出通过一个反馈电阻连接到非反相输入端，形成正反馈。

工作原理：

• 当输出为高电平时，电容通过电阻充电，直到其电压达到某个阈值，比较器翻转。

• 当输出为低电平时，电容通过电阻放电，直到其电压达到另一个阈值，比较器再次翻转。

• 如此循环，产生方波输出。

应用：

• 简单的时钟源

• 报警器

• 脉冲发生器

6. 设计考量与注意事项

• 电源旁路电容： 务必在LM2901的电源引脚（V+和V-）附近放置一个0.1$muF到1mu$F的陶瓷去耦电容，以滤除电源噪声，确保芯片稳定工作。

• 上拉电阻选择： 上拉电阻的阻值决定了输出高电平时的电流消耗和输出上升时间。阻值过小会增加功耗，阻值过大会减慢输出的上升速度（与负载电容形成RC时间常数）。通常选择几千欧姆到几十千欧姆范围内的电阻。

• 输入保护： 尽管LM2901的输入端具有一定的ESD（静电放电）保护，但在工业环境中或存在高压瞬变的场合，仍建议在输入端增加外部保护，例如钳位二极管或RC滤波器。

• 输入偏置电流： LM2901的输入偏置电流很小，但在高阻抗信号源的应用中，仍然需要考虑其影响，可能需要调整输入网络的电阻值以最小化误差。

• 输入电压范围： 确保输入信号电压在芯片的共模输入电压范围内。超出此范围可能导致比较器无法正常工作或输出异常。

• PCB布局： 良好的PCB布局对于高速和高精度电路至关重要。尽量缩短输入和输出走线，避免交叉干扰，并确保良好的接地。

• 迟滞效应： 在许多实际应用中，特别是在输入信号存在噪声或缓慢变化时，引入迟滞（施密特触发）是非常有益的，可以有效防止输出振荡。

7. LM2901与LM339的区别

虽然LM2901与LM339在功能和引脚排列上高度相似，但它们之间存在一个关键区别：工作温度范围。

• LM339： 通常是指商用级或消费级产品，工作温度范围一般为0°C至70°C。

• LM2901： 通常是指工业级或汽车级产品，工作温度范围更宽，例如-40°C至+85°C或-40°C至+125°C。这意味着LM2901在极端温度条件下具有更好的可靠性和稳定性。

因此，在选择芯片时，应根据您的应用环境和温度要求来选择合适的型号。如果是在宽温环境下使用，LM2901是更合适的选择。

总结

LM2901作为一款经典的四路电压比较器，凭借其灵活的集电极开路输出、宽电源电压范围、低功耗以及可靠的性能，在电子设计领域占据着重要地位。深入理解其引脚功能、工作原理和应用特性，对于有效利用这款芯片至关重要。希望这份详细的介绍能为您提供全面的参考。
