GD32F103C8T6最小系统板详解：从硬件到应用的全方位解析

引言

在嵌入式系统开发领域，GD32系列微控制器以其高性能、高性价比和与STM32系列良好的兼容性，受到了广大工程师和爱好者的青睐。其中，GD32F103C8T6作为该系列中的一款经典型号，其最小系统板更是成为了入门学习和快速原型开发的重要工具。本文将对GD32F103C8T6最小系统板进行全面而深入的解析，从硬件组成、核心功能、开发环境搭建、常用外设接口到实际应用案例，力求为读者提供一份详尽的参考指南，帮助大家更好地理解和利用这款强大的开发平台。

GD32F103C8T6微控制器核心特性

GD32F103C8T6是兆易创新（GigaDevice）推出的一款基于ARM Cortex-M3内核的32位微控制器。它在性能、功耗和外设丰富度之间取得了出色的平衡，使其适用于各种嵌入式应用。

强大的处理核心

GD32F103C8T6搭载了主频高达108MHz的Cortex-M3内核，相较于传统的8位或16位微控制器，其处理能力有了显著提升。Cortex-M3内核支持单周期乘法和硬件除法，能够高效地执行复杂的算法和数据处理任务。此外，其内置的NVIC（嵌套向量中断控制器）提供了高效的中断管理机制，确保系统在面对多任务和实时性要求高的应用时能够稳定运行。

丰富的存储资源

该芯片内置了64KB的片上Flash存储器，用于存储程序代码和常量数据。同时，还集成了20KB的SRAM，用于运行时的数据存储和堆栈操作。对于大多数中小型嵌入式应用而言，这样的存储配置足以满足需求。GD32F103C8T6还支持Flash的在系统编程（ISP）和在应用编程（IAP），方便用户进行程序的更新和升级。

多样化的通信接口

GD32F103C8T6集成了多种常用的通信接口，极大地拓展了其应用范围。其中包括：

• 多达3路USART（通用同步异步收发器）：支持全双工异步通信，可用于与PC、其他微控制器或模块进行串口通信。

• 2路SPI（串行外设接口）：支持主从模式，适用于与SPI总线的外设（如Flash、传感器、LCD等）进行高速数据传输。

• 2路I2C（集成电路总线）：支持主从模式，常用于连接EEPROM、实时时钟（RTC）、传感器等低速外设。

• 1路CAN（控制器局域网络）：常用于汽车电子和工业控制领域，支持可靠的数据传输。

• 1路USB全速设备接口：可使GD32F103C8T6作为USB设备与PC进行通信，实现数据传输或虚拟串口功能。

这些通信接口的配备，使得GD32F103C8T6能够轻松地与各种外部设备和系统进行交互，构建复杂的嵌入式解决方案。

精确的模拟功能

为了满足对模拟信号处理的需求，GD32F103C8T6内置了：

• 1个12位ADC（模数转换器）：支持多达16个外部输入通道，能够将模拟电压信号转换为数字量，精度高，转换速度快，可用于传感器数据采集、电源电压监测等。

• 2路DAC（数模转换器）：能够将数字量转换为模拟电压输出，可用于生成波形、控制模拟量等。

这些模拟功能为GD32F103C8T6在工业控制、医疗设备和消费电子等领域的应用提供了坚实的基础。

丰富的定时器资源

GD32F103C8T6拥有多种定时器，为各种定时、计数、PWM（脉冲宽度调制）和输入捕获应用提供了灵活的支持。其中包括：

• 通用定时器（Timer）：可用于延时、计数、PWM输出、输入捕获等多种功能，是嵌入式系统中常用的定时器类型。

• 高级控制定时器（Advanced-control Timer）：功能更为强大，常用于电机控制、逆变器等需要高精度PWM和复杂控制的应用。

• 基本定时器（Basic Timer）：通常用于提供简单的延时或触发功能。

这些定时器资源配合灵活的配置，能够满足从简单的LED闪烁到复杂的电机控制等不同应用场景的需求。

低功耗管理

为了延长电池供电产品的续航时间，GD32F103C8T6提供了多种低功耗模式，包括睡眠模式（Sleep Mode）、停止模式（Stop Mode）和待机模式（Standby Mode）。通过合理地利用这些模式，开发者可以在保证系统功能的前提下，最大限度地降低功耗，使其适用于物联网、手持设备等对功耗敏感的应用。

GD32F103C8T6最小系统板硬件组成

GD32F103C8T6最小系统板通常是指一块PCB板，它集成了GD32F103C8T6微控制器以及其正常工作所需的最小外围电路，如电源、时钟、复位电路和调试接口等。其设计目标是提供一个简洁、易用的开发平台，方便开发者快速上手。

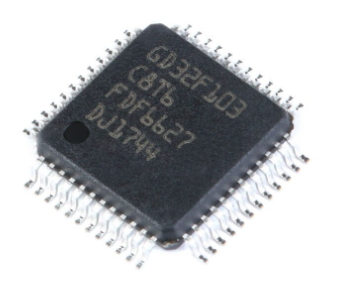

核心处理器：GD32F103C8T6芯片

作为最小系统板的核心，GD32F103C8T6芯片通常采用LQFP48封装，拥有48个引脚。这些引脚包含了GD32F103C8T6的所有功能引脚，如GPIO、通信接口、模拟输入/输出等。芯片直接焊接到PCB板上，确保了稳定的电气连接。

电源电路

最小系统板通常采用Micro USB接口供电，输入电压一般为5V。为了给GD32F103C8T6芯片提供稳定的3.3V工作电压，板上会集成一个低压差线性稳压器（LDO），如AMS1117-3.3或兼容型号。该稳压器将5V输入电压转换为3.3V，并提供必要的滤波电容，确保芯片在稳定的电压下工作。部分最小系统板还会引出5V和3.3V的电源排针，方便为外部模块供电。

时钟电路

GD32F103C8T6需要外部晶振提供精确的时钟源，以确保系统稳定运行和外设准确工作。最小系统板通常会包含：

• 高速外部晶振（HSE）：通常为8MHz晶振，用于为主频提供高精度时钟源。GD32F103C8T6内部的PLL（锁相环）会根据该晶振频率倍频，生成最高108MHz的系统主频。

• 低速外部晶振（LSE）：通常为32.768KHz晶振，用于实时时钟（RTC）模块，提供精确的时间计数。

这些晶振通常通过负载电容与GD32F103C8T6的相应引脚连接，构成完整的晶振振荡电路。

复位电路

复位电路用于在芯片上电或遇到错误时，将微控制器恢复到初始状态。最小系统板上通常包含一个复位按键（NRST引脚），当按下时，会将GD32F103C8T6置于复位状态。此外，通常还会包含一个上电复位电路（POR），确保芯片在上电时自动复位。

启动模式选择跳线/按键

GD32F103C8T6支持多种启动模式，通常通过BOOT0和BOOT1引脚的状态来选择。最小系统板上会提供跳线帽或按键，方便用户选择：

• 主Flash存储器启动：这是最常用的模式，微控制器从内部Flash中加载程序并执行。

• 系统存储器（Bootloader）启动：用于通过串口或其他方式下载程序到Flash中，GD32F103C8T6内置了UART Bootloader。

• SRAM启动：通常用于调试，程序直接加载到SRAM中执行。

正确设置启动模式对于程序的下载和运行至关重要。

调试接口：SWD接口

为了方便程序的调试和下载，最小系统板上通常会引出SWD（Serial Wire Debug）接口。SWD是ARM Cortex-M系列微控制器常用的调试接口，它只需要两根线（SWDIO和SWCLK）即可进行调试和编程。开发者可以通过J-Link、ST-Link等调试器连接到SWD接口，实现在线调试、单步运行、设置断点、查看变量等功能，极大地提高了开发效率。部分板子也可能提供JTAG接口，但SWD更为常见和便捷。

GPIO引出排针

最小系统板通常会将GD32F103C8T6芯片的所有可用GPIO（通用输入输出）引脚通过排针引出。这些排针的间距通常为2.54mm（标准排针），方便用户连接杜邦线、面包板或其他扩展模块。每个GPIO引脚都可以配置为输入、输出、模拟输入、或复用功能（如SPI、I2C、UART等），为开发者提供了极大的灵活性，可以根据实际需求连接各种传感器、执行器、显示器等外设。

指示灯

为了方便用户观察板子工作状态，最小系统板通常会集成一个或多个LED指示灯。最常见的包括：

• 电源指示灯：用于指示板子是否已通电。

• 用户LED：通常连接到某个GPIO引脚，用户可以通过编程控制其亮灭，作为简单的状态指示或调试辅助。

GD32F103C8T6开发环境搭建

成功的开发始于正确的工具链。对于GD32F103C8T6的开发，通常涉及集成开发环境（IDE）、编译器、调试器驱动以及必要的固件库。

选择合适的IDE

目前，针对GD32系列微控制器，主流的IDE选择包括：

• Keil MDK（Microcontroller Development Kit）：这是一款功能强大的商业IDE，广泛应用于ARM Cortex-M系列微控制器的开发。它集成了编译器、调试器和实时操作系统支持，拥有友好的用户界面和丰富的调试功能。Keil MDK对GD32系列有良好的支持，是许多专业开发者的首选。

• STM32CubeIDE：尽管名称中包含“STM32”，但由于GD32系列与STM32系列在硬件和软件上的高度兼容性，STM32CubeIDE也能很好地支持GD32F103C8T6的开发。它基于Eclipse，提供免费且强大的代码生成、配置工具和调试功能。

• VS Code + PlatformIO：对于喜欢轻量级、高度可定制环境的开发者，VS Code配合PlatformIO插件是一个不错的选择。PlatformIO是一个跨平台的嵌入式开发生态系统，支持多种开发板和框架，包括GD32。它提供了代码自动补全、集成终端、调试器等功能。

• IAR Embedded Workbench：这是另一款流行的商业IDE，以其高效的编译器和强大的调试功能而闻名。IAR也支持GD32系列芯片。

选择哪款IDE取决于个人偏好、项目需求和预算。对于初学者，推荐从免费或有评估版的IDE（如STM32CubeIDE或VS Code + PlatformIO）开始。

安装编译器

无论选择哪款IDE，都需要安装相应的ARM Cortex-M编译器。Keil MDK和IAR Embedded Workbench通常自带编译器。对于STM32CubeIDE，它会集成GCC ARM Embedded Toolchain。如果使用VS Code + PlatformIO，PlatformIO会自动管理并下载所需的编译器。

安装调试器驱动

为了使PC能够识别并与调试器（如J-Link、ST-Link）通信，需要安装相应的驱动程序。通常，购买调试器时会附带驱动光盘或提供下载链接。以ST-Link为例，安装STM32CubeProgrammer或ST-Link Utility等软件时，会自动安装所需的ST-Link驱动。

获取GD32固件库

兆易创新官方提供了针对GD32系列微控制器的固件库（GD32Ware SDK）。这些库包含了外设驱动、中间件、例程等，极大地简化了开发过程。获取固件库通常有两种方式：

• 从兆易创新官网下载：访问GigaDevice官网，找到GD32F103系列的资源页面，即可下载最新的固件库。

• 通过IDE集成工具获取：例如，在Keil MDK中，可以通过Pack Installer管理GD32的设备支持包；在STM32CubeIDE中，可以通过STM32CubeMX配置并生成GD32项目的初始化代码，其中会包含必要的固件库文件。

固件库通常包含CMSIS（Cortex Microcontroller Software Interface Standard）标准库和GD32特定的外设库。CMSIS提供了统一的ARM Cortex-M内核访问接口，而GD32外设库则提供了对GD32芯片内部各外设的抽象和驱动函数，方便开发者进行编程。

创建工程

在IDE中创建GD32F103C8T6工程通常涉及以下步骤：

1. 选择芯片型号：在创建新项目时，选择GD32F103C8T6芯片型号。

2. 配置时钟：根据最小系统板上的晶振，配置系统时钟和PLL，以达到所需的运行频率。

3. 初始化外设：根据应用需求，初始化所需的GPIO、UART、SPI、I2C、定时器等外设。通常，IDE会提供图形化配置工具，如STM32CubeMX（可用于GD32项目），帮助用户直观地配置外设。

4. 添加固件库文件：将GD32固件库中的源文件和头文件添加到项目中。

5. 编写应用程序：在main.c文件中编写主程序代码，实现所需的功能。

6. 编译与下载：编译工程，生成可执行文件（.hex或.bin）。然后通过调试器（如ST-Link）连接最小系统板，将程序下载到GD32F103C8T6的Flash中。

7. 调试：利用调试器进行在线调试，验证程序功能，查找并解决问题。

GD32F103C8T6常用外设接口开发详解

GD32F103C8T6丰富的片上外设是其强大的体现。理解并掌握这些外设的开发是发挥其潜力的关键。

GPIO（通用输入输出）

GPIO是GD32F103C8T6最基础也是最重要的外设之一。每个GPIO引脚都可以独立配置为：

• 输入模式：可配置为浮空输入、上拉输入、下拉输入。用于读取外部设备的数字信号。

• 输出模式：可配置为推挽输出、开漏输出。用于驱动LED、继电器、蜂鸣器等数字设备。

• 模拟输入：用于ADC模块进行模拟信号采集。

• 复用功能（Alternate Function）：当引脚用作特定外设（如UART、SPI、I2C、定时器等）的信号线时，需要将其配置为复用功能模式。

开发要点：

• 时钟使能：在使用任何GPIO端口之前，必须先使能其对应的GPIO时钟（例如，RCU_AHBPeriph_GPIOA）。

• 初始化结构体：通过设置GPIO初始化结构体的成员（如引脚号、工作模式、输出类型、上拉/下拉等），然后调用GPIO初始化函数来配置GPIO。

• 位操作：可以使用位带操作（Bit-banding）高效地控制单个GPIO引脚，提高执行效率。

USART（通用同步异步收发器）

USART是GD32F103C8T6用于串行通信的重要接口，常用于与PC（通过USB转串口模块）、GPS模块、蓝牙模块等进行数据交换。

开发要点：

• 时钟使能：使能USART外设和相关GPIO端口的时钟。

• GPIO配置：将USART的TX（发送）和RX（接收）引脚配置为复用推挽输出和复用浮空输入。

• USART参数配置：设置波特率、数据位、停止位、校验位、收发模式等。

• 中断配置：通常会开启接收中断，当接收到数据时，进入中断服务函数进行处理。

• 发送与接收：通过调用库函数（如usart_data_transmit和usart_data_receive）进行数据发送和接收。

SPI（串行外设接口）

SPI是一种高速、全双工、同步的串行通信接口，常用于连接Flash存储器、SD卡、LCD显示屏、陀螺仪、加速计等传感器。

开发要点：

• 时钟使能：使能SPI外设和相关GPIO端口的时钟。

• GPIO配置：配置SPI的SCK（时钟）、MISO（主入从出）、MOSI（主出从入）引脚为复用功能。如果作为主机，还需要配置一个GPIO引脚作为NSS（片选）信号。

• SPI模式配置：配置SPI为主模式或从模式，以及时钟极性（CPOL）和时钟相位（CPHA）。

• 数据传输：通过库函数（如spi_i2s_data_transmit和spi_i2s_data_receive）进行数据的发送和接收。SPI传输通常是同步的，每次发送数据时都会接收数据。

I2C（集成电路总线）

I2C是一种两线式串行总线，具有数据线（SDA）和时钟线（SCL）。它常用于连接EEPROM、RTC（实时时钟）、数字温度传感器、OLED显示屏等。

开发要点：

• 时钟使能：使能I2C外设和相关GPIO端口的时钟。

• GPIO配置：配置I2C的SDA和SCL引脚为复用开漏输出，并启用内部上拉电阻（或外部上拉电阻）。

• I2C模式配置：配置I2C为主模式或从模式，以及时钟频率。

• 数据传输：I2C通信涉及起始信号、从机地址、读/写位、数据传输、应答（ACK/NACK）和停止信号。这通常通过一系列库函数或自定义函数实现。

ADC（模数转换器）

ADC用于将模拟电压信号转换为数字量，是传感器数据采集的核心。GD32F103C8T6的ADC支持多通道、多种转换模式。

开发要点：

• 时钟使能：使能ADC外设和相关GPIO端口的时钟。

• GPIO配置：将ADC输入引脚配置为模拟输入模式。

• ADC参数配置：配置ADC的工作模式（单次转换、连续转换）、数据对齐方式、转换时间等。

• 通道配置：选择需要转换的模拟输入通道。

• 触发方式：ADC可以由软件触发，也可以由定时器或外部事件触发。

• 启动转换与读取结果：启动ADC转换，然后等待转换完成，通过库函数读取转换结果。可以结合DMA（直接存储器访问）控制器，实现ADC数据的连续采集。

定时器（Timer）

定时器是GD32F103C8T6实现延时、计数、PWM输出、输入捕获等功能的关键。

开发要点：

• 时钟使能：使能所需定时器的时钟。

• 定时器时基配置：设置预分频器（Prescaler）和自动重载寄存器（ARR），以决定定时器的计数频率和溢出周期。

• PWM模式：当用作PWM输出时，配置定时器通道为PWM模式，并设置比较寄存器（CCR）的值来控制占空比。GPIO引脚需要配置为复用推挽输出。

• 输入捕获模式：用于测量脉冲宽度、频率等，配置定时器通道为输入捕获模式，并设置相应的触发边沿。GPIO引脚需要配置为复用浮空输入。

• 中断/DMA：可以使能定时器中断（如更新中断、捕获/比较中断），或与DMA结合实现数据传输。

RTC（实时时钟）

RTC提供精确的时间和日期信息，即使在主电源断电后也能通过备用电池继续运行。

开发要点：

• 时钟使能：使能RTC模块的时钟（通常是LSI或LSE），并使能电源接口时钟。

• 解除备份区域写保护：RTC寄存器位于备份区域，需要解除写保护才能配置。

• 时钟源选择：选择RTC的时钟源，通常是LSE（32.768KHz外部晶振）。

• 时间/日期设置与读取：设置当前时间（时、分、秒）和日期（年、月、日、星期），然后通过库函数读取。

• 唤醒功能：RTC通常支持闹钟功能，可以在特定时间唤醒系统。

中断系统

中断是提高微控制器响应速度和系统效率的关键机制。GD32F103C8T6的Cortex-M3内核内置NVIC（嵌套向量中断控制器），提供了强大的中断管理能力。

开发要点：

• 使能外设中断：在相关外设的寄存器中使能中断源（例如，USART接收中断、定时器更新中断等）。

• 配置NVIC：设置中断通道的优先级和子优先级，并使能该中断通道。

• 编写中断服务函数：为每个中断源编写对应的中断服务函数（ISR），在ISR中处理中断事件并清除中断标志位。

• 中断向量表：确保中断向量表配置正确，将中断服务函数与对应的中断向量关联起来。

掌握这些常用外设的开发，将使你能够充分利用GD32F103C8T6的功能，构建出各种复杂的嵌入式系统。

GD32F103C8T6最小系统板应用案例

GD32F103C8T6最小系统板因其灵活性和功能性，适用于广泛的应用场景。以下是一些典型的应用案例，展示了其在不同领域的潜力。

物联网（IoT）节点

• 智能家居传感器：利用GD32F103C8T6的ADC接口采集温湿度传感器（如DHT11/DHT22）、光照传感器（如光敏电阻）、人体红外传感器（PIR）等数据。通过UART或SPI接口连接Wi-Fi模块（如ESP8266/ESP32）或LoRa模块，将数据上传至云平台，实现远程监测和控制。其低功耗模式有助于延长电池供电传感器的续航。

• 环境监测站：GD32F103C8T6可以集成多种气体传感器（如CO2、PM2.5）、气压传感器，配合RTC模块记录数据，并通过GPRS/NB-IoT模块将环境数据周期性发送到服务器，用于空气质量监测、农业环境控制等。

工业控制

• 电机控制器：利用GD32F103C8T6的高级控制定时器（Timer）生成高精度的PWM信号，驱动直流电机、步进电机或无刷直流电机（BLDC）。通过ADC采集电流和电压反馈，实现闭环控制和电机保护。CAN总线接口可用于工业现场总线通信。

• 自动化设备控制：GD32F103C8T6可以作为小型PLC的核心，通过GPIO控制继电器、电磁阀等执行机构，同时通过光电编码器进行位置检测。UART和SPI接口可用于与HMI（人机界面）或上位机进行通信。

• 数据采集器：利用GD32F103C8T6的多路ADC和高精度定时器，对工业现场的模拟信号（如温度、压力、流量）进行高速、高精度采集。数据可通过SPI/I2C接口存储到外部Flash或SD卡，并通过USB或以太网接口上传。

消费电子

• 智能穿戴设备：GD32F103C8T6可以作为智能手环或智能手表的主控芯片，处理来自加速度计、心率传感器等的数据。通过低功耗蓝牙（BLE）模块与手机通信，实现运动监测、通知提醒等功能。

• 小型家用电器控制：例如，智能咖啡机、电饭煲、空气净化器等，GD32F103C8T6可以负责按键输入检测、LCD显示控制、加热元件或风扇的PWM控制，以及与用户的交互逻辑。

• 遥控器或游戏手柄：利用其GPIO检测按键状态，通过UART或SPI与无线模块（如2.4G射频模块）通信，实现无线遥控功能。

教学与科研

• 嵌入式系统入门学习：由于其与STM32的高度兼容性以及相对较低的成本，GD32F103C8T6最小系统板是学习ARM Cortex-M微控制器编程、外设驱动开发、中断系统等嵌入式基础知识的理想平台。

• 机器人控制：可以用于控制小型机器人的舵机、电机驱动器，通过串口与上位机通信，实现路径规划、避障等功能。

• 创意电子项目：在创客空间和电子爱好者中，GD32F103C8T6最小系统板常用于制作各种有趣的创意项目，如自制示波器、音乐播放器、LED点阵屏控制等。

GD32F103C8T6与STM32F103C8T6的兼容性探讨

GD32F103C8T6之所以受到广泛关注，一个重要原因是其与意法半导体（STMicroelectronics）的STM32F103C8T6在硬件和软件层面具有极高的兼容性。这种兼容性为开发者带来了极大的便利。

硬件兼容性

在引脚封装上，GD32F103C8T6与STM32F103C8T6通常采用相同的LQFP48封装，这意味着它们的引脚排列、功能定义几乎完全一致。这使得开发者可以直接在为STM32F103C8T6设计的PCB板上使用GD32F103C8T6芯片，无需修改硬件设计，从而降低了硬件开发成本和周期。电源、时钟、复位等外围电路的设计也可以直接沿用STM32F103C8T6的方案。

软件兼容性

GD32F103C8T6的固件库（GD32Ware SDK）在很大程度上参考了STM32的HAL库或标准外设库（SPL）的设计思想。许多GD32的外设寄存器定义、中断向量、以及API函数名称和参数都与STM32F103C8T6非常相似。

这意味着：

• 代码移植方便：对于已经熟悉STM32开发的工程师来说，将STM32的代码移植到GD32F103C8T6上通常只需要进行少量修改，主要是替换头文件、调整时钟配置以及少数函数名称的差异。

• 学习曲线平缓：初学者在学习了STM32的开发方法和固件库后，可以快速上手GD32系列芯片，反之亦然。

• 开发资源共享：大量的STM32开发教程、例程、社区资源和第三方库可以直接或稍作修改后用于GD32F103C8T6的开发。

差异与注意事项

尽管兼容性很高，但GD32F103C8T6并非与STM32F103C8T6完全相同。一些主要的差异包括：

• 最高主频：GD32F103C8T6的最高主频为108MHz，而STM32F103C8T6的最高主频为72MHz。更高的主频意味着GD32在处理速度上更具优势，但在移植时需要注意PLL配置的调整。

• 外设数量和性能细节：虽然主要外设种类相似，但在具体数量、性能参数（如ADC转换速度、定时器功能细节）和寄存器细节上可能存在微小差异。例如，GD32F103C8T6通常会提供更多的UART或SPI接口。

• 固件库名称与细微API差异：GD32Ware SDK中的函数名称前缀通常是gd32_或rcu_等，而STM32的库函数前缀是HAL_或RCC_等。一些特定功能的配置和函数调用可能会有细微的差别。

• Bootloader差异：GD32的内置Bootloader可能与STM32的有所不同，在进行串口下载时需要注意。

• 调试器兼容性：虽然ST-Link通常也能调试GD32芯片，但兆易创新官方可能推荐使用其自家的GD-Link或兼容调试器，以确保最佳兼容性和性能。

总结兼容性

GD32F103C8T6与STM32F103C8T6的高度兼容性，使得GD32F103C8T6成为STM32F103C8T6的有力替代品，尤其是在供应链紧张或追求更高性价比的背景下。开发者可以利用这份兼容性，在不大幅改变开发习惯和硬件设计的情况下，灵活选择适合自己项目的微控制器。

GD32F103C8T6最小系统板的优势与局限性

GD32F103C8T6最小系统板在嵌入式开发中具有独特的地位，既有显著优势，也存在一定的局限性。

优势

• 高性价比：相较于同类芯片，GD32F103C8T6通常具有更高的性价比，使得开发成本更低，适合个人开发者、学生以及对成本敏感的项目。

• 高性能Cortex-M3内核：108MHz的主频提供了强大的处理能力，足以应对大多数中小型嵌入式应用的需求。

• 丰富的外设资源：集成了多种通信接口（UART、SPI、I2C、CAN、USB）、精确的ADC/DAC、多功能定时器等，功能全面，扩展性强。

• 与STM32的高度兼容性：这一点是其最大的优势之一。硬件引脚兼容，软件库函数相似，使得开发者可以轻松迁移项目，并共享STM32生态系统中的大量开发资源和学习资料。

• 易于上手：最小系统板的设计简洁，引脚全部引出，方便连接各种外部模块。配合成熟的开发工具链和丰富的例程，即使是初学者也能快速入门。

• 低功耗特性：提供多种低功耗模式，有助于开发电池供电或对功耗有严格要求的产品。

• 体积小巧：最小系统板通常尺寸紧凑，便于集成到空间有限的产品中。

局限性

• 存储容量有限：64KB Flash和20KB SRAM对于复杂的图形界面、大数据处理或运行大型RTOS的项目可能显得不足。如果项目需要更大的存储空间，可能需要选择GD32系列中更高型号的芯片或扩展外部存储。

• 引脚数量限制：LQFP48封装的引脚数量有限，对于需要大量GPIO或同时使用多种复杂外设的超大型项目，可能会出现引脚复用冲突或不足的情况。

• 部分高级功能缺失：相较于GD32系列中更高阶的芯片（如GD32F4系列或GD32F7系列），GD32F103C8T6可能不具备一些高级功能，例如硬件浮点单元（FPU）、更快的ADC/DAC、更丰富的以太网接口、高级加密模块等。

• 生态系统与社区活跃度：尽管与STM32兼容，但GD32自身的开发者社区活跃度和第三方资源丰富度可能略逊于STM32。在遇到疑难问题时，获取帮助的渠道可能相对较少。

• 对新手而言仍有门槛：虽然易于上手，但对于完全没有嵌入式开发经验的初学者来说，配置寄存器、理解时钟系统、中断机制等仍然需要一定的学习曲线。

如何应对局限性

• 存储容量不足：可以通过外部串行Flash（如W25Q系列）、SD卡模块来扩展存储空间。对于大型程序，需要考虑代码优化和模块化设计。

• 引脚数量不足：可以考虑使用I/O扩展芯片（如PCF8574）、串口屏或矩阵键盘等，减少对MCU引脚的依赖。

• 高级功能需求：如果项目确实需要GD32F103C8T6不支持的特定高级功能，则应考虑升级到GD32系列中更适合的型号，如GD32F4或GD32F7系列。

• 社区资源：积极利用兆易创新官方提供的文档、例程，并多参与相关技术论坛和交流群，与其他开发者互动。由于兼容性，也可以参考大量的STM32相关资料。

总结与展望

GD32F103C8T6最小系统板作为一款功能强大、性价比高、兼容性强的ARM Cortex-M3开发平台，无疑是嵌入式系统开发领域的优秀选择。它凭借其高性能的内核、丰富的外设接口、以及与STM32系列的高度兼容性，为开发者提供了一个快速验证想法、进行原型开发、甚至用于小批量生产的理想工具。

从硬件组成来看，其简洁的设计包含了微控制器正常工作所需的所有基本元素，使得开发者无需关注复杂的底层硬件设计，可以专注于应用层软件的开发。在软件开发方面，成熟的开发工具链和兆易创新提供的固件库，极大地降低了开发难度，缩短了开发周期。而其在物联网、工业控制、消费电子以及教学科研等领域的广泛应用，也充分证明了其强大的适应性和实用性。

尽管存在存储容量、引脚数量等方面的局限性，但通过合理的硬件扩展和软件优化，这些问题通常可以得到有效解决。对于大多数中小型嵌入式项目而言，GD32F103C8T6最小系统板的功能和性能已经绰绰有余。

展望未来，随着物联网、人工智能等技术的不断发展，对微控制器的需求将更加多样化。GD32F103C8T6作为经典型号，将继续在入门级和中低端应用中发挥重要作用。同时，兆易创新也会不断推出性能更强、功能更丰富的GD32系列芯片，以满足日益增长的市场需求。

对于希望进入嵌入式领域或正在寻找高性价比开发平台的工程师和爱好者来说，GD32F103C8T6最小系统板无疑是一个值得深入学习和掌握的优秀选择。通过对其深入的理解和实践，你将能够开发出更多创新和实用的嵌入式产品。

参考文献

• GigaDevice GD32F103系列数据手册

• GigaDevice GD32F103系列固件库用户手册

• ARM Cortex-M3权威指南

• 相关嵌入式系统开发书籍及在线教程

希望这份详细的介绍能帮助您全面了解GD32F103C8T6最小系统板！
