78L05三端稳压管：原理、应用与引脚详解

在现代电子电路中，稳压器扮演着至关重要的角色，它们能够将不稳定的输入电压转换为稳定的、可用于供电的输出电压。在众多稳压器件中，78L05三端稳压管因其体积小巧、使用简便、性能稳定而广受欢迎，被广泛应用于各种低功率、对电压稳定性要求较高的场合。本文将深入探讨78L05稳压管的内部原理、典型应用场景以及其核心的引脚配置，帮助读者全面理解和掌握这一经典的电子元件。

78L05稳压管概述

78L05是L78xx系列三端稳压器家族中的一员，其中“78”代表正电压输出，“L”表示低功耗或小封装，“05”则明确指出其标称输出电压为5伏特（V）。作为一款线性稳压器，78L05通过内部的调整管在串联路径上耗散多余的电压，从而实现输出电压的稳定。这种工作方式虽然会产生一定的热量，但其电路结构简单，噪音低，瞬态响应良好，非常适合对输出纹波和噪声敏感的数字逻辑电路以及微控制器系统供电。

与同系列的7805相比，78L05的主要区别在于其输出电流能力。78L05通常能够提供最大100毫安（mA）的输出电流，而7805则可以提供1安培（A）甚至更高的电流。这使得78L05更适合于为低功耗器件供电，例如CMOS逻辑芯片、小型传感器、LED指示灯以及一些低功耗单片机系统。正是因为其较低的电流能力和紧凑的封装，78L05在空间受限的应用中表现出色，例如便携式设备、小型电子模块以及一些消费电子产品。

78L05的内部工作原理

尽管78L05只有三个引脚，其内部却集成了一个相对复杂的电路，包含基准电压源、误差放大器、调整管（通常是串联调整管，如达林顿管或功率MOSFET）、过流保护电路和过热保护电路等关键模块。

• 基准电压源： 这是稳压器的核心，它提供一个精确且温度稳定的参考电压。这个参考电压是稳压器输出电压的“目标值”。在78L05中，通常采用齐纳二极管或带隙基准源来产生这个稳定的基准电压。齐纳二极管在反向击穿状态下其两端的电压基本保持不变，而带隙基准源则利用PN结正向电压和反向饱和电流的温度特性进行补偿，从而实现更优异的温度稳定性。

• 误差放大器： 误差放大器是一个高增益的差分放大器。它将输出电压的一小部分（通过电阻分压网络反馈回来）与内部的基准电压进行比较。如果输出电压偏离了设定值，误差放大器就会产生一个误差信号，其大小和极性与偏离程度相关。例如，如果输出电压低于5V，误差放大器就会检测到这个差异，并产生一个信号来“指令”调整管增加导通程度，从而提升输出电压。

• 调整管： 调整管是串联在输入和输出之间的功率晶体管（或达林顿管）。它根据误差放大器的控制信号来改变自身的导通电阻。当输出电压下降时，误差放大器会使调整管的导通电阻减小，从而允许更多的电流流向负载，提升输出电压。反之，当输出电压升高时，调整管的导通电阻会增大，限制电流，使输出电压下降。通过这种动态调节，78L05能够将输出电压精确地稳定在5V。

• 过流保护电路： 这是一个重要的保护机制。当负载电流超过78L05的最大额定电流（通常为100mA）时，过流保护电路会限制输出电流，防止稳压器因过载而损坏。这通常通过检测调整管上的压降或流经它的电流来实现，一旦电流达到阈值，电路会进入恒流模式或直接关断输出。

• 过热保护电路： 线性稳压器在工作时会将多余的能量转化为热量。如果78L05内部温度过高（例如，输入输出压差过大或负载电流过大），过热保护电路会激活，减小输出电流甚至关断输出，以防止芯片因过热而永久性损坏。当温度下降到安全范围后，稳压器会自动恢复工作。

这些内部电路的协同工作，使得78L05能够在输入电压波动或负载电流变化时，依然能够提供一个稳定的5V输出。

78L05三端稳压管的引脚图与功能

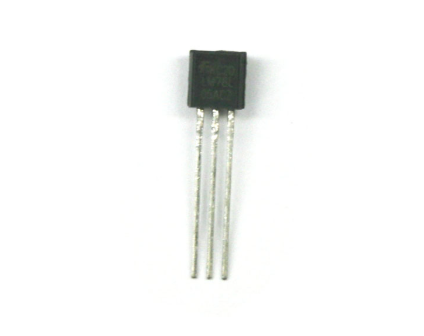

理解78L05的引脚配置是正确使用它的前提。78L05通常采用TO-92封装，这是一种常见的小型塑料封装，具有三个引脚。由于制造商的不同，TO-92封装的引脚排列可能略有差异，但最常见且标准的排列方式是：

78L05 TO-92封装引脚图：

     ___
    |   |
    |   |
    |___|
    / |
   /  |
  /   |
 /____|____
  |   |   |
  1   2   3

引脚功能详解：

1. 引脚1：输出（Output, OUT）

• 功能： 这是78L05稳压管的稳压输出端。经过78L05内部电路稳定后的5V电压将从这个引脚输出。在实际应用中，通常会在此引脚与地之间连接一个0.1μF（微法）的陶瓷电容，用于滤除高频噪声和改善瞬态响应。这个电容被称为输出滤波电容或退耦电容，它能够吸收负载电流的瞬时变化，使输出电压更稳定。

2. 引脚2：地（Ground, GND）

• 功能： 这是78L05稳压管的公共接地端。所有电压的参考点，也是电源负极的连接点。输入电压的负极和负载的负极都应连接到这个引脚。在实际电路中，为了确保稳压器的稳定工作，通常建议将地引脚直接连接到电路的公共地平面，并且保持连接线尽量短而粗，以减小接地电阻带来的电压降。

3. 引脚3：输入（Input, IN）

• 功能： 这是78L05稳压管的直流输入端。未稳压的直流电压（通常高于7V，但低于30V）应连接到这个引脚。为了保证78L05的正常工作和输出电压的稳定性，输入电压必须至少比输出电压高2V至3V（即压差或Dropout Voltage），以保证内部调整管有足够的裕度进行调节。例如，要获得稳定的5V输出，输入电压最好在7V到18V之间。过高的输入电压会增加稳压器的功耗，导致发热量增大；过低的输入电压则可能导致输出电压不稳定甚至无法达到5V。通常，为了滤除输入电源的纹波和噪声，以及防止电源瞬变对稳压器造成影响，会在输入端和地之间连接一个0.33μF至1μF的电解电容。这个电容被称为输入滤波电容。

78L05的典型应用电路

78L05的典型应用电路非常简单，通常只需要两个外部电容即可构成一个稳定的5V电源。

       C1              78L05
   Vin ---||-------+---(IN)
                    |
                    | (GND)
                    +---(OUT)---+--- Vout (5V)
                    |       |   |
                    |       |   |
                   GND     GND GND
                   (C2)

电路元件说明：

• Vin： 未稳压的直流输入电压源，例如来自整流滤波电路的电压，通常在7V到18V之间。

• 78L05： 核心稳压芯片。

• Vout： 稳定的5V直流输出电压，用于为负载供电。

• C1（输入滤波电容）： 通常为0.33μF至1μF的电解电容，连接在输入端（IN）和地（GND）之间。其作用是滤除输入电源的纹波和高频噪声，防止其对稳压器的正常工作造成干扰。同时，它也能提供瞬时电流，以应对输入电压的短暂跌落。

• C2（输出滤波电容）： 通常为0.1μF（104）的陶瓷电容，连接在输出端（OUT）和地（GND）之间。其作用是改善稳压器的瞬态响应，吸收负载电流的快速变化，并进一步滤除输出电压中的高频噪声和振荡，使输出电压更加平滑和稳定。

注意事项：

• 输入电压范围： 确保输入电压Vin始终高于78L05的最小工作电压（通常为7V左右）且低于其最大输入电压（通常为30V）。

• 电流限制： 78L05的最大输出电流为100mA。如果负载电流超过此值，需要考虑使用7805或其他更高电流能力的稳压器，或者采用开关稳压器方案。

• 散热： 尽管78L05是小功率器件，但在输入输出压差较大或接近最大负载电流工作时，仍会产生一定的热量。如果长时间在较高功耗下工作，可能需要考虑在PCB设计中增加散热面积，或使用散热片（对于TO-92封装通常不需要，但对于TO-220封装的7805则至关重要）。

• 寄生参数： 在高频应用中，布线长度、PCB布局的寄生电感和电容都可能影响稳压器的性能。建议将输入和输出电容尽可能靠近78L05的引脚放置，并采用宽而短的布线，以减小阻抗和噪声。

78L05的应用场景

78L05因其独特的优势，在众多电子产品和项目中都有广泛的应用：

• 微控制器供电： 大多数5V工作的微控制器（如Arduino Uno上的ATmega328P）都可以直接由78L05供电。例如，如果您有一个9V或12V的电池组或适配器，通过78L05可以轻松获得稳定的5V电源来驱动微控制器及其外围设备。

• 数字逻辑电路： TTL（晶体管-晶体管逻辑）和部分CMOS（互补金属氧化物半导体）逻辑芯片通常工作在5V电压下，78L05是它们理想的电源解决方案。

• 小型传感器供电： 许多模拟和数字传感器，如温度传感器（LM35）、光敏电阻、霍尔传感器等，也常需要5V电源。

• USB接口电源转换： 虽然USB提供5V电源，但如果需要从更高电压（如车载12V电源）降压到5V为USB设备供电，78L05是一个简单有效的选择。

• LED驱动： 对于一些需要稳定5V电压驱动的LED阵列或LED指示灯，78L05可以提供稳定的供电。

• 电池供电设备： 在一些需要从较高电池电压（如9V电池）转换为5V以供电的便携式设备中，78L05能够提供一个简洁的稳压方案。

• 教育和实验项目： 由于其易用性和成本效益，78L05是电子爱好者和学生在制作各种实验和原型电路时常用的基础元件。

与78L05相关的其他知识

• 压降（Dropout Voltage）： 这是指稳压器正常工作所需的最小输入输出电压差。对于78L05，这个值通常在2V到3V之间。这意味着如果输出需要5V，输入电压至少要达到7V或8V。如果输入电压低于这个压差，78L05将无法保证5V的稳定输出，输出电压会随着输入电压的降低而降低。

• 功耗与散热： 线性稳压器的功耗 P_diss=(V_in−V_out)timesI_out。即使是78L05这样的小功率器件，如果输入电压过高或输出电流接近最大值，也可能产生可观的热量。例如，当输入电压为12V，输出电流为100mA时，P_diss=(12V−5V)times0.1A=0.7W。虽然0.7W对于TO-92封装的78L05来说，在环境温度不高的情况下通常可以接受，但长时间高功耗运行仍可能导致芯片温度升高。

• 开关稳压器与线性稳压器： 78L05属于线性稳压器，其优点是输出纹波小、噪声低、响应速度快、电路简单。然而，它的缺点是效率较低，特别是当输入输出压差较大时，大部分能量以热量的形式耗散掉。相比之下，开关稳压器（如降压型DC-DC转换器）通过高速开关来调节电压，效率更高，更适合大电流和高压差应用。但开关稳压器电路更复杂，可能会产生较高的电磁干扰（EMI）和输出纹波。在选择稳压方案时，需要根据具体应用的需求权衡两者的优缺点。

• 反向偏置保护： 在某些情况下，如果负载侧存在大电容，当输入电源突然断开时，这些电容可能通过稳压器的输出端对内部电路进行反向充电，从而损坏稳压器。为了防止这种情况，可以在输入端和输出端之间并联一个二极管（通常是肖特基二极管），其阳极接输出端，阴极接输入端。当输入端电压突然低于输出端时，二极管会导通，为电容提供放电路径，保护稳压器。

总结

78L05三端稳压管以其小巧的封装、稳定的性能和简单的使用方式，成为了电子设计中不可或缺的元件之一。掌握其引脚功能、内部工作原理以及典型应用电路，对于任何电子工程师或爱好者来说都是一项基本而重要的技能。通过恰当地选择输入电压、合理配置外部电容，并注意功耗和散热问题，78L05能够为各种低功耗的数字和模拟电路提供稳定可靠的5V电源，为电子产品的正常运行保驾护航。尽管其电流能力有限，但对于那些对功耗要求不高、空间受限的应用而言，78L05无疑是一个经济高效且性能优良的理想选择。
