74LS74芯片引脚图及功能详解

74LS74是一款广泛应用于数字逻辑电路中的双D型触发器芯片。作为TTL（晶体管-晶体管逻辑）家族的成员，它以其稳定的性能、较低的功耗和相对简单的使用方法，在各种数字系统中扮演着重要的角色。从最基本的时序逻辑电路到复杂的控制系统，74LS74都可能出现，它的深入理解对于任何从事数字电路设计或学习相关知识的人来说都至关重要。

芯片概述

74LS74芯片内部集成了两个独立的、具有预置（Preset）和清零（Clear）功能的D型触发器。每个触发器都可以独立工作，接收输入信号，并在时钟脉冲的上升沿将输入数据锁存起来，从而实现数据的存储和传输。这种双触发器的设计使得74LS74在需要同步处理两路独立数据或者构建更复杂时序逻辑时，具有很高的实用性。它的逻辑功能是通过内部的门电路实现的，这些门电路经过优化设计，可以在保证稳定性的同时，提供相对较快的开关速度。芯片的工作电压通常为5V，并且对电源纹波具有一定的容忍度，这使得它在各种电源环境下都能可靠工作。

引脚图与引脚功能

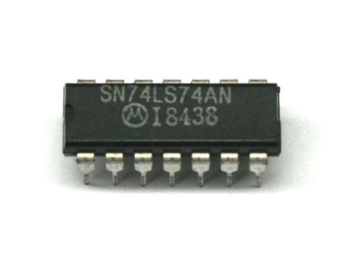

74LS74芯片通常采用14引脚的DIP（双列直插式封装）形式，也有其他封装形式，但引脚功能是标准化的。理解每个引脚的功能是正确使用芯片的关键。

引脚图

     ___     ___
    |      /   |
  1 | CLK1  VCC | 14
  2 | D1    Q1  | 13
  3 | /Q1   CLR1| 12
  4 | PR1   CLK2| 11
  5 | D2    Q2  | 10
  6 | /Q2   CLR2| 9
  7 | GND   PR2 | 8
    |___________|

请注意，上述引脚图是一个通用表示，实际芯片上的引脚编号与标记可能会有所不同，但引脚的相对位置和功能是统一的。例如，VCC（电源正）和GND（接地）通常分别位于对角线上，以方便电源连接和去耦电容的布线。

引脚功能详细说明

以下是对每个引脚功能的详细阐述，旨在提供全面的理解。

1. CLK1 (时钟输入1) & 11. CLK2 (时钟输入2)

• 功能: 这两个引脚分别是两个D型触发器的时钟输入端。D型触发器是一种边沿触发器件，这意味着它不会在时钟电平高或低时立即响应数据输入，而是在时钟信号从低电平跳变为高电平的上升沿（positive-edge triggered）时刻锁存D端的数据。

• 工作原理: 当CLK引脚接收到一个有效的上升沿时，触发器会将此时刻D引脚上的逻辑状态（高电平或低电平）捕获并存储起来。这个存储的数据会立即反映在Q输出端。在CLK的上升沿之外，D输入的变化不会影响Q输出的状态。这种特性使得D型触发器非常适合用于同步数据传输和存储，确保数据在特定时间点被更新，从而避免了竞争冒险和毛刺现象。时钟信号的质量对触发器的稳定工作至关重要，一个清晰、无抖动的时钟信号能够确保数据捕获的准确性。在实际应用中，通常会使用晶体振荡器或RC振荡器来提供稳定的时钟源。

2. D1 (数据输入1) & 5. D2 (数据输入2)

• 功能: 这两个引脚是D型触发器的数据输入端。它们是触发器要存储的逻辑值（0或1）的来源。

• 工作原理: 在时钟上升沿到来之前，D引脚上的数据必须保持稳定一段时间，这个时间被称为建立时间（Setup Time）。在时钟上升沿到来之后，数据也必须保持稳定一段时间，这个时间被称为保持时间（Hold Time）。如果违反了建立时间和保持时间要求，触发器可能会进入亚稳态，导致输出无法预测的错误。当CLK引脚检测到上升沿时，D引脚的当前逻辑状态会被锁存到触发器内部的存储单元中，并立即出现在Q输出端。如果D输入持续高电平或低电平，那么在后续的时钟上升沿，只要D输入没有变化，Q输出也将保持不变。

3. /Q1 (反相输出1) & 6. /Q2 (反相输出2)

• 功能: 这两个引脚是触发器的反相输出端，通常用Q上方的横线表示。

• 工作原理: /Q输出的逻辑状态始终与Q输出的逻辑状态相反。如果Q为高电平，那么/Q为低电平；如果Q为低电平，那么/Q为高电平。这提供了一个便利的反相信号，在某些逻辑设计中可以直接使用，而无需额外的非门。例如，在计数器或移位寄存器中，有时需要同时使用Q和/Q输出以实现特定的逻辑功能。

13. Q1 (非反相输出1) & 10. Q2 (非反相输出2)

• 功能: 这两个引脚是触发器的非反相输出端。它们直接反映了D输入在时钟上升沿到来时被锁存的逻辑状态。

• 工作原理: 当时钟上升沿到来时，D输入上的逻辑状态被捕获并传输到Q输出端。如果D为高电平，Q变为高电平；如果D为低电平，Q变为低电平。Q输出的状态会一直保持，直到下一个时钟上升沿到来时，根据新的D输入再次更新。Q输出是D型触发器最主要的输出，用于将存储的数据传递给后续的逻辑电路或作为系统的状态指示。

4. PR1 (预置输入1) & 8. PR2 (预置输入2)

• 功能: 这两个引脚是触发器的异步预置输入端，通常被称为Preset或Set。它们通常是低电平有效的，这意味着当PR引脚被拉低时，触发器会被强制设置为高电平状态，无论时钟和D输入的状态如何。

• 工作原理: 当PR引脚为低电平（逻辑0）时，相应的触发器会被强制置位，即Q输出变为高电平（逻辑1），同时/Q输出变为低电平（逻辑0）。这个操作是异步的，意味着它不依赖于时钟信号的上升沿。只要PR保持低电平，Q输出就会保持高电平。当PR引脚恢复高电平（逻辑1）后，触发器才能响应时钟和D输入。预置功能常用于在系统启动时将触发器初始化到已知状态，或者在发生特定事件时强制设置某个输出。需要注意的是，PR和CLR引脚不应该同时置为低电平，这会产生不确定的输出状态（通常Q和/Q都会变为高电平），并且在撤销低电平后，触发器可能会进入未知状态。

12. CLR1 (清零输入1) & 9. CLR2 (清零输入2)

• 功能: 这两个引脚是触发器的异步清零输入端，通常被称为Clear或Reset。它们也通常是低电平有效的。

• 工作原理: 当CLR引脚为低电平（逻辑0）时，相应的触发器会被强制清零，即Q输出变为低电平（逻辑0），同时/Q输出变为高电平（逻辑1）。这个操作同样是异步的，不依赖于时钟信号。只要CLR保持低电平，Q输出就会保持低电平。当CLR引脚恢复高电平（逻辑1）后，触发器才能响应时钟和D输入。清零功能与预置功能类似，常用于在系统启动时将触发器初始化到已知状态，或者在发生特定事件时强制复位某个输出。在正常工作模式下，PR和CLR引脚通常应保持高电平。

7. GND (接地)

• 功能: 这是芯片的接地引脚。它提供了芯片内部电路的参考电位。

• 工作原理: 所有数字集成电路都需要一个共同的参考电位，通常是0V，即地。GND引脚用于将芯片连接到电路的公共地线上。正确的接地对于芯片的稳定工作至关重要，不正确的接地可能会导致噪声、信号完整性问题甚至芯片损坏。在实际电路中，通常会在GND引脚附近放置一个去耦电容（通常是0.1uF），以滤除电源噪声，提供稳定的电源供应，并减少瞬态电流对芯片性能的影响。

14. VCC (电源正)

• 功能: 这是芯片的电源输入引脚，用于为芯片内部的逻辑电路提供工作电压。

• 工作原理: 74LS74芯片通常在5V的标称电压下工作。VCC引脚需要连接到稳定的5V电源。电源电压的波动、噪声和纹波都会影响芯片的性能和可靠性。为了确保芯片的稳定工作，同样建议在VCC引脚附近放置一个去耦电容，以平滑电源电压，吸收瞬态电流，并防止电源线上的噪声耦合到芯片内部。电源连接的极性必须正确，反接电源会导致芯片永久性损坏。

工作模式与真值表

理解74LS74的工作模式及其对应的真值表是掌握其逻辑行为的基础。

工作模式

74LS74有多种工作模式，这些模式由PR、CLR、CLK和D引脚的组合决定。

1. 异步预置模式 (Asynchronous Preset):

• 当PR = 0时，无论CLK和D的状态如何，Q都被强制置为高电平(1)，/Q为低电平(0)。

• CLR必须为高电平(1)，否则会与PR冲突。

• 这是优先级最高的模式，通常用于初始化或紧急设置。

2. 异步清零模式 (Asynchronous Clear):

• 当CLR = 0时，无论CLK和D的状态如何，Q都被强制清零为低电平(0)，/Q为高电平(1)。

• PR必须为高电平(1)，否则会与CLR冲突。

• 这也是优先级很高的模式，通常用于初始化或紧急复位。

3. 禁止模式 (Forbidden State):

• 当PR = 0 且 CLR = 0时，Q和/Q都会被强制设置为高电平(1)。

• 这是一个不建议使用的状态，因为当PR和CLR同时恢复高电平后，触发器的最终状态是不确定的，取决于内部门电路的响应速度差异，可能导致竞争冒险，造成电路行为不可预测。因此，在正常设计中应避免这种状态。

4. 同步数据锁存模式 (Synchronous Data Latch):

• 当PR = 1 且 CLR = 1时，触发器进入正常工作模式。

• 此时，触发器的输出Q和/Q仅在CLK引脚的上升沿（由低到高跳变）发生变化。

• 在CLK上升沿时刻，D引脚的逻辑状态被锁存到触发器中。

• 如果D为高电平，Q变为高电平。

• 如果D为低电平，Q变为低电平。

• 在CLK的上升沿之外，D输入的变化不会影响Q输出。Q输出保持其在最后一个时钟上升沿时捕获的状态。

真值表

以下是74LS74单触发器的真值表，展示了不同输入组合下的输出行为。

• X: 表示任意状态（可以是0或1）。

• uparrow: 表示时钟信号的上升沿（从低电平到高电平的跳变）。

• Q(t): 表示Q输出在当前时刻t的状态。

• Q(t+1): 表示Q输出在下一个时钟上升沿到来后的状态。

从真值表中可以看出，PR和CLR引脚的优先级高于CLK和D引脚。只有当PR和CLR都处于非激活状态（高电平）时，触发器才会响应时钟和数据输入。

内部结构与逻辑门实现

虽然用户通常不需要深入了解74LS74的晶体管级别设计，但理解其内部由基本逻辑门构建的结构有助于更全面地掌握其工作原理和限制。74LS74内部的D型触发器通常由交叉耦合的NAND门或NOR门以及额外的门电路构成，以实现同步输入和异步控制。

基本RS锁存器构建D触发器

一个D型触发器可以看作是由两个RS锁存器（或称为主从结构）和一个输入数据选择器组成。

• 主从结构: 主触发器在时钟信号的一个半周期（例如高电平）捕获D输入的数据，而从触发器在时钟信号的另一个半周期（例如低电平或上升沿/下降沿）根据主触发器的输出更新其状态。74LS74是上升沿触发的，这意味着主触发器在时钟低电平期间“准备”数据，从触发器在时钟上升沿时锁存主触发器的数据。

• 输入门控: 在D型触发器中，D输入信号会通过一组门控电路（例如与门），这些门控电路由时钟信号控制，确保只有在适当的时钟沿到来时，D输入才能传递到触发器内部。

• 异步控制门: PR和CLR引脚通常直接作用于内部的RS锁存器，通过额外的NAND或NOR门实现对输出的异步强制设置或清零，绕过时钟和数据输入。

逻辑门实现示例 (概念性)

一个基本的上升沿触发D触发器（不含PR/CLR）的简化逻辑结构可以概括如下：

1. 输入缓冲与门控: D输入首先经过一个门控电路，该门控电路受时钟信号控制。当CLK低时，门控电路允许D信号的稳定状态进入内部，当CLK高时，门控电路锁存D信号。

2. 主RS锁存器: 门控电路的输出连接到一个主RS锁存器。在CLK低电平期间，主锁存器根据D输入更新其状态。

3. 从RS锁存器: 主锁存器的输出再连接到一个从RS锁存器。当CLK从低到高跳变时（上升沿），主锁存器的输出被传递到从锁存器，并锁存在从锁存器中。从锁存器的输出就是最终的Q和/Q。

4. 异步PR/CLR: PR和CLR引脚通过额外的门电路直接作用于从RS锁存器，实现对Q和/Q的强制设置或清零，优先于同步输入。

这种主从结构确保了D型触发器是边沿触发的，而不是电平触发的。边沿触发对于构建复杂的时序电路至关重要，因为它消除了竞争冒险和毛刺的可能性，使得数据能够精确地在时钟边沿处被更新。

主要特性参数

了解74LS74的电气特性参数对于正确设计和评估电路至关重要。

• 电源电压 (VCC): 推荐工作电压为4.75V至5.25V，典型值为5V。超出此范围可能导致芯片性能下降或损坏。

• 输入高电平电压 (VIH): 保证识别为逻辑1的最小输入电压。对于LS系列，通常为2V。

• 输入低电平电压 (VIL): 保证识别为逻辑0的最大输入电压。对于LS系列，通常为0.8V。

• 输出高电平电压 (VOH): 保证输出为逻辑1时的最小输出电压。通常为2.7V。

• 输出低电平电压 (VOL): 保证输出为逻辑0时的最大输出电压。通常为0.5V。

• 输入高电平电流 (IIH): 当输入为高电平时流入输入端的最大电流。对于LS系列通常很小，在20uA左右。

• 输入低电平电流 (IIL): 当输入为低电平时流出输入端的最大电流。对于LS系列通常在**-0.4mA**左右。

• 输出高电平电流 (IOH): 当输出为高电平时可驱动的最小灌电流。对于LS系列通常在**-0.4mA**左右。

• 输出低电平电流 (IOL): 当输出为低电平时可吸收的最大拉电流。对于LS系列通常在8mA左右。

• 传播延迟时间 (Propagation Delay Time):

• tPLH: 从时钟或数据输入变化到Q输出从低电平变为高电平的时间。

• tPHL: 从时钟或数据输入变化到Q输出从高电平变为低电平的时间。

• 对于74LS74，典型的传播延迟时间在15ns到25ns之间，具体取决于负载和工作条件。这是衡量芯片速度的重要指标。

• 建立时间 (Setup Time, tsetup): 在时钟上升沿到来之前，D输入数据必须保持稳定的最短时间。对于74LS74，通常在20ns左右。

• 保持时间 (Hold Time, thold): 在时钟上升沿到来之后，D输入数据必须保持稳定的最短时间。对于74LS74，通常为0ns或非常小（表示在某些情况下，数据可以在时钟沿之后立即变化，但为保险起见，最好保持一段时间）。

• 最大时钟频率 (fmax): 触发器能够正常工作的最高时钟频率。对于74LS74，典型的最大时钟频率在30MHz左右，具体取决于制造商和测试条件。

典型应用电路

74LS74作为一种基础的D型触发器，在数字电路中有极其广泛的应用。

1. 数据锁存器 (Data Latch)

最直接的应用就是作为数据锁存器。当需要在一个特定的时钟沿捕获并行数据并保持其状态时，74LS74是理想的选择。例如，从一个数据总线读取数据并存储起来供其他电路使用。

• 电路: 将数据总线连接到D输入，将读取使能信号连接到CLK输入。Q输出则连接到需要数据的后续电路。

• 工作: 当读取使能信号（CLK）产生一个上升沿时，总线上的数据被锁存到74LS74中。

2. 频率分频器 (Frequency Divider)

D型触发器是构建频率分频器的基本单元。通过将/Q输出反馈到D输入，可以实现二分频。

• 电路: 将一个触发器的/Q输出连接到其D输入。时钟信号连接到CLK。

• 工作: 每次时钟上升沿到来时，Q输出的状态都会翻转。例如，如果Q当前是0，下一个时钟沿它会变成1；如果Q当前是1，下一个时钟沿它会变成0。这样，Q输出的频率就变成了CLK输入频率的一半。

• 扩展: 可以级联多个74LS74实现更高的分频比（如四分频、八分频等）。

3. 移位寄存器 (Shift Register)

多个D型触发器可以串联起来构成移位寄存器，用于数据的串行传输或并行/串行转换。

• 电路: 将第一个触发器的Q输出连接到第二个触发器的D输入，第二个触发器的Q输出连接到第三个触发器的D输入，依此类推。所有触发器共享一个公共的时钟信号。

• 工作: 在每个时钟上升沿，数据从一个触发器“移位”到下一个触发器。这可以用于将串行数据转换为并行数据（串入并出）或将并行数据转换为串行数据（并入串出）。

4. 计数器 (Counter)

D型触发器可以通过特定的反馈连接方式构成计数器，例如环形计数器或扭环计数器。虽然更复杂的计数器通常使用专门的计数器芯片（如74LS163），但74LS74也可以用于构建简单的同步计数器。

• T型触发器构建: D型触发器可以通过外部连接转换为T型触发器（Toggle Flip-Flop）。将/Q连接到D，即可实现T型触发器。T型触发器是二进制计数器的基本单元。

5. 寄存器 (Register)

多个74LS74可以并联使用，形成一个多位寄存器，用于存储多个比特的并行数据。

• 电路: 每位数据使用一个D型触发器。所有触发器的CLK和PR/CLR引脚可以并联连接，形成同步控制。

• 工作: 当加载使能信号（连接到CLK）有效时，并行输入数据被同时锁存到所有触发器中。

6. 同步器 (Synchronizer)

在异步信号需要与同步系统交互时，可以使用D型触发器作为同步器。

• 电路: 异步输入信号连接到D输入，系统时钟连接到CLK。

• 工作: 74LS74将异步信号“同步”到系统时钟域，以避免亚稳态问题。通常会使用两个或更多的触发器级联来实现更好的同步效果。

7. 脉冲同步与整形

D型触发器可以用于同步一个外部异步脉冲到系统时钟，或者对不规则的脉冲进行整形，产生与系统时钟同步的干净脉冲。

使用注意事项

为了确保74LS74芯片能够稳定可靠地工作，需要注意以下几点。

1. 电源去耦: 在VCC和GND引脚之间靠近芯片放置一个0.1uF的陶瓷电容。这个去耦电容可以有效地滤除电源线上的高频噪声，并为芯片在瞬态电流（例如输出状态切换时）提供局部的能量储备，从而保证芯片内部电源的稳定性。对于更长的电源线或者含有其他高频数字器件的电路，可能还需要在电路板的电源入口处放置一个更大的电解电容（例如10uF或100uF）。

2. 输入端处理:

• 未使用的输入: 74LS系列芯片的未使用的输入引脚不能悬空（浮空），因为它们可能因为外界噪声而感应到不确定的电平，从而导致芯片误动作或功耗增加。

• D输入: 未使用的D输入通常可以连接到GND或VCC（取决于需求），或者通过电阻拉高或拉低。

• CLK输入: 未使用的CLK输入通常需要连接到GND或VCC，或者接到一个固定的时钟信号。

• PR/CLR输入: 如果不使用异步预置/清零功能，PR和CLR引脚必须连接到高电平（VCC）。可以通过一个1kΩ到10kΩ的电阻连接到VCC，或者直接连接到VCC。直接连接到VCC通常是可行的，但电阻拉高可以提供一定的电流限制和保护。

3. 时钟信号质量: 时钟信号必须是干净、无毛刺、上升沿和下降沿陡峭的方波。差的时钟信号会导致触发器工作不稳定，产生抖动，甚至进入亚稳态。

• 扇出: 时钟信号的扇出（驱动负载数量）不应超过芯片的驱动能力。如果需要驱动多个触发器，可能需要使用时钟缓冲器。

• 时钟毛刺: 避免在时钟线上出现毛刺，特别是当毛刺出现在建立时间和保持时间内时，可能导致触发器误触发。

4. 建立时间与保持时间: 确保D输入数据在CLK上升沿之前满足建立时间要求，并在CLK上升沿之后满足保持时间要求。违反这些时序要求会导致触发器进入亚稳态，即输出在一个不确定的时间段内处于不确定状态（既非高也非低，或者在高低之间快速振荡），最终可能稳定到错误的状态。在高速设计中，时序分析是至关重要的一步。

5. 输出负载: 74LS74的输出驱动能力是有限的。不要将过多的输入端连接到它的输出，也不要驱动大电流负载（如LED，除非通过限流电阻）。超过其额定负载可能导致输出电压电平不正确，甚至损坏芯片。

6. PR和CLR的使用: 避免同时将PR和CLR拉低。这会导致输出进入不确定状态，并在它们恢复高电平后，触发器可能以随机的方式稳定下来。在需要同时进行清零和预置的复杂逻辑中，应谨慎设计，通常通过控制信号来确保PR和CLR不会同时有效。

74LS74与现代数字电路

尽管74LS74是一款历史悠久的芯片，但它在数字逻辑教育和许多中小规模的嵌入式系统中仍然具有重要意义。

教育价值

对于学习数字逻辑和时序电路的学生来说，74LS74是理解D型触发器工作原理的绝佳工具。它的简单性和易用性使其成为实验室中常用的实验元件。通过使用74LS74，学生可以直观地理解时钟、数据、异步控制等概念，并构建简单的时序电路。

在现代设计中的地位

在现代大规模集成电路（VLSI）和可编程逻辑器件（FPGA/CPLD）普及的今天，纯粹的独立74LS74芯片在新的、复杂的数字系统设计中已经不再是主流。

• 集成度: 现代FPGA/CPLD内部集成了大量的D型触发器和其他逻辑资源，开发者可以通过硬件描述语言（如VHDL或Verilog）直接实例化触发器，而无需物理连接独立的芯片。

• 性能: 现代CMOS工艺的触发器在速度、功耗和集成度方面远远优于传统的TTL系列。

• 设计流程: 基于HDL的设计流程更加高效和灵活，可以快速迭代和验证复杂的设计。

然而，74LS74及其类似的逻辑门芯片仍然在以下场景中发挥作用：

• 小规模辅助电路: 在一些主控芯片外围需要少量简单逻辑功能的场合，独立的逻辑门芯片仍然比集成度更高的器件更具成本效益和设计便利性。

• 模拟/数字混合电路: 在需要将模拟信号转换为数字信号（或反之）的混合信号电路中，可能会使用74LS系列芯片进行简单的数字信号处理。

• 遗留系统维护: 在维护和升级旧的数字系统时，74LS74仍然是重要的替换部件。

• 基础实验和原型设计: 对于初学者和小型项目，74LS74仍然是一种经济且易于获取的选择。

未来展望

虽然LS系列（低功耗肖特基）已经逐渐被更先进的CMOS系列（如HC、HCT、AC、ACT等）所取代，但其基本逻辑功能和工作原理仍然是所有数字设计师必须掌握的基础知识。74LS74所代表的D型触发器概念是所有时序逻辑电路的核心，无论技术如何发展，其基本原理都将保持不变。因此，理解74LS74不仅仅是为了使用这个特定的芯片，更是为了掌握数字电路中最重要的构建块之一。

总结

74LS74作为一款经典的双D型触发器芯片，以其明确的引脚功能、稳定的工作模式和广泛的应用范围，在数字电路领域占据着重要地位。它提供了两个独立的、带异步预置和清零功能的D型触发器，能够有效地进行数据锁存、分频、移位和计数等操作。理解其引脚图、真值表、内部工作原理以及电气特性参数，是正确使用和设计基于该芯片电路的关键。尽管在高性能和高集成度应用中，它已被更现代的FPGA和CMOS逻辑系列所取代，但74LS74作为基础数字逻辑教学和小型系统设计的经典元件，其价值依然不可替代。深入掌握74LS74，是构建更复杂数字系统并解决相关设计挑战的基石。
