74LS74双D触发器：原理、应用与详细引脚解析

74LS74是一款广泛应用于数字逻辑电路中的集成电路，它包含两个独立的、边沿触发的D型触发器。D型触发器是数字电路中的基本存储单元，能够存储一位二进制数据。74LS74以其稳定可靠的性能和多种工作模式，成为设计时序逻辑电路的理想选择，例如计数器、移位寄存器、频率分频器以及数据锁存等。深入理解其工作原理和引脚功能对于正确地在各种应用中部署它至关重要。

D型触发器的基本原理

在探讨74LS74之前，有必要简要回顾一下D型触发器的工作原理。D型触发器，全称为“Data”或“Delay”触发器，其核心功能是在时钟脉冲的特定边沿（通常是上升沿或下降沿）将输入端的逻辑电平（数据D）传输到输出端（Q）。它是一个同步元件，意味着它的输出状态只在时钟信号发生特定变化时才更新。

D型触发器的主要特点是能够消除JK触发器中的“竞争冒险”问题，即当J和K输入同时为高电平时，JK触发器会发生翻转，但在实际电路中，由于器件响应速度的差异，可能出现不确定的输出状态。D型触发器通过将J和K输入合并为一个D输入，巧妙地避免了这一问题。当D为高电平时，触发器被置位；当D为低电平时，触发器被复位。这使得D型触发器在需要稳定数据存储和传输的应用中表现出色。

74LS74的内部结构与特性

74LS74集成电路内部包含了两个独立的D型触发器。每个触发器都具有以下核心输入和输出：

• 数据输入（D）：这是要被存储或传输的二进制数据位。

• 时钟输入（CLK）：也称为CP（Clock Pulse），用于同步数据传输。74LS74是正边沿触发的，意味着数据D只有在CLK信号从低电平跳变为高电平（上升沿）时才会被采样并传输到输出端。

• 清零输入（CLR_N）：也称为$overline{ ext{CLR}}或overline{ ext{CD}}（ClearDirect）。这是一个异步的低电平有效输入。当overline{ ext{CLR}}为低电平时，无论CLK和D输入是什么状态，触发器的输出Q将被强制清零为低电平，而overline{ ext{Q}}$将被强制置为高电平。

• 置位输入（PRE_N）：也称为$overline{ ext{PRE}}或overline{ ext{SD}}（SetDirect）。这是一个异步的低电平有效输入。当overline{ ext{PRE}}为低电平时，无论CLK和D输入是什么状态，触发器的输出Q将被强制置位为高电平，而overline{ ext{Q}}$将被强制清零为低电平。

• 数据输出（Q）：这是D输入在时钟边沿到来后被存储的值。

• 反向数据输出（Q）：这是Q的互补输出，即当Q为高电平时$overline{ ext{Q}}$为低电平，反之亦然。

需要注意的是，$overline{ ext{CLR}}和overline{ ext{PRE}}是异步控制输入，它们的优先级高于同步的时钟和数据输入。这意味着如果overline{ ext{CLR}}或overline{ ext{PRE}}被激活（即设置为低电平），触发器会立即响应，而无需等待时钟边沿。如果overline{ ext{CLR}}和overline{ ext{PRE}}同时被激活（都为低电平），那么输出状态将是不确定的，这在设计中应该避免。在正常同步工作模式下，overline{ ext{CLR}}和overline{ ext{PRE}}$通常保持为高电平（非激活状态）。

74LS74属于低功耗肖特基（Low-power Schottky）TTL家族，这意味着它在提供相对较高的开关速度的同时，保持了较低的功耗。它的电源电压通常为5V，并且具有良好的噪声容限，使其适用于各种数字系统。

74LS74的引脚图与功能详解

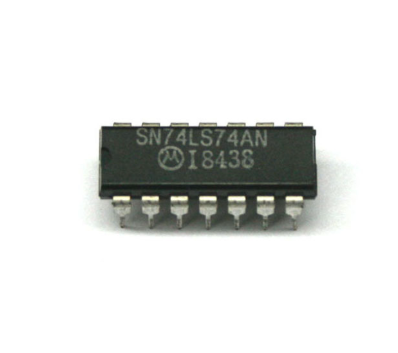

74LS74通常采用14引脚双列直插式封装（DIP-14）。以下是其详细的引脚分配和功能说明：

1. 1PRE_N (PRE1)：第一路D触发器的异步置位输入（低电平有效）。当此引脚为低电平时，第一路触发器的输出Q1被强制设置为高电平，Q1为低电平，无论时钟和D输入的状态如何。

2. 1D：第一路D触发器的数据输入。在时钟CLK1的上升沿到来时，此引脚的逻辑状态会被采样并传输到Q1输出。

3. 1CLK (CLK1)：第一路D触发器的时钟输入。D数据在此引脚的上升沿被锁存到输出Q1。

4. 1CLR_N (CLR1)：第一路D触发器的异步清零输入（低电平有效）。当此引脚为低电平时，第一路触发器的输出Q1被强制设置为低电平，Q1为高电平，无论时钟和D输入的状态如何。

5. 1Q：第一路D触发器的正常数据输出。此输出反映了在上次CLK1上升沿到来时1D输入的状态，除非$overline{ ext{PRE}}_1或overline{ ext{CLR}}_1$被激活。

6. 1$overline{ ext{Q}}$：第一路D触发器的反相数据输出。此输出是1Q的逻辑非。

7. GND (地)：接地引脚，为集成电路提供参考电位。

8. 2$overline{ ext{Q}}$：第二路D触发器的反相数据输出。此输出是2Q的逻辑非。

9. 2Q：第二路D触发器的正常数据输出。此输出反映了在上次CLK2上升沿到来时2D输入的状态，除非$overline{ ext{PRE}}_2或overline{ ext{CLR}}_2$被激活。

10. 2CLR_N (CLR2)：第二路D触发器的异步清零输入（低电平有效）。功能与1CLR_N相同，但作用于第二路触发器。

11. 2CLK (CLK2)：第二路D触发器的时钟输入。功能与1CLK相同，但作用于第二路触发器。

12. 2D：第二路D触发器的数据输入。功能与1D相同，但作用于第二路触发器。

13. 2PRE_N (PRE2)：第二路D触发器的异步置位输入（低电平有效）。功能与1PRE_N相同，但作用于第二路触发器。

14. VCC：电源电压输入引脚，通常连接到+5V。

通过这个引脚图，可以清晰地看到74LS74是如何将两个独立的D触发器集成在一个芯片中的。每个触发器都拥有自己独立的D、CLK、PRE、$overline{ ext{CLR}}输入以及Q和overline{ ext{Q}}$输出，这使得它们可以独立工作，也可以协同工作以实现更复杂的逻辑功能。

74LS74的真值表与工作模式

为了更好地理解74LS74的工作，我们可以通过真值表来描述其在不同输入条件下的输出状态。由于两个D触发器的工作原理完全相同，我们只需列出其中一个的真值表。

74LS74单D触发器真值表

注释：

• L：低电平

• H：高电平

• X：任意状态（无关）

• ↑：时钟上升沿（从低电平到高电平的跳变）

• Q(t)：触发器在时钟上升沿到来之前的输出状态

• Q(t+1)：触发器在时钟上升沿到来之后的输出状态

真值表解读：

1. 异步置位（PRE = L, CLR = H）：当异步置位输入$overline{ ext{PRE}}为低电平而异步清零输入overline{ ext{CLR}}为高电平时，无论时钟CLK和数据D的当前状态如何，触发器都将被强制置位。这意味着Q输出变为高电平，overline{ ext{Q}}$输出变为低电平。这是异步操作，优先级最高。

2. 异步清零（PRE = H, CLR = L）：当异步清零输入$overline{ ext{CLR}}为低电平而异步置位输入overline{ ext{PRE}}为高电平时，无论时钟CLK和数据D的当前状态如何，触发器都将被强制清零。这意味着Q输出变为低电平，overline{ ext{Q}}$输出变为高电平。这也是异步操作，优先级很高。

3. 禁止（PRE = L, CLR = L）：当$overline{ ext{PRE}}和overline{ ext{CLR}}同时为低电平时，真值表显示输出状态为“不确定”。在实际电路中，这会导致竞争冒险，使得Q和overline{ ext{Q}}$的输出可能同时为高电平，或者输出振荡，从而使电路行为不可预测。因此，在正常操作中，应避免出现这种输入组合。

4. 同步工作模式（PRE = H, CLR = H）：当异步控制输入都处于非激活状态（高电平）时，触发器进入同步工作模式。此时，其行为完全由时钟CLK和数据D输入决定。

• 同步置位（D = H，时钟上升沿）：如果在时钟CLK的上升沿到来时，数据输入D为高电平，那么Q输出将被设置为高电平，$overline{ ext{Q}}$输出为低电平。

• 同步清零（D = L，时钟上升沿）：如果在时钟CLK的上升沿到来时，数据输入D为低电平，那么Q输出将被设置为低电平，$overline{ ext{Q}}$输出为高电平。

5. 保持（时钟非上升沿）：当异步控制输入都处于非激活状态，且时钟CLK处于低电平、高电平或下降沿时，触发器的输出状态不会改变，保持其在上一个时钟上升沿时锁存的数据。这就是D触发器能够“记忆”数据的能力。

理解这个真值表是掌握74LS74以及任何D型触发器工作原理的关键。它明确了触发器在不同输入条件下的响应方式，特别是异步控制输入如何优先于同步数据输入。

74LS74在各种数字电路中的典型应用

74LS74的通用性和稳定性使其成为许多数字逻辑电路设计中的核心组件。以下是一些典型的应用示例：

1. 数据锁存器（Data Latch）

最直接的应用是作为一位数据锁存器。当需要在一个特定的时间点捕获并保持一个数据位时，74LS74就非常有用。例如，从微控制器输出的并行数据线中选择并保持某个数据位，或者在数据总线上传输数据时确保数据稳定。通过将D输入连接到数据线，并使用一个控制信号作为CLK输入，可以在时钟上升沿到来时将数据锁定在Q输出上，并在时钟保持低电平或高电平时保持不变。

2. 频率分频器（Frequency Divider）

74LS74可以用于构建简单的频率分频器。通过将$overline{ ext{Q}}$输出反馈到D输入，并施加一个时钟信号到CLK输入，可以实现二分频。 具体连接方式如下：

• D输入连接到$overline{ ext{Q}}$输出。

• 时钟信号连接到CLK输入。

• $overline{ ext{PRE}}$和$overline{ ext{CLR}}$接地或接VCC（取决于需求，通常接VCC以禁用异步控制）。 当CLK上升沿到来时，Q的输出将是上一个状态$overline{ ext{Q}}$的值。因此，Q的电平每次都会翻转。例如，如果Q当前是高电平，$overline{ ext{Q}}$是低电平，那么在下一个时钟上升沿到来时，D（即当前的$overline{ ext{Q}}$）为低电平，Q将变为低电平。反之亦然。这样，Q输出的频率将是输入时钟频率的一半。两个74LS74可以串联以实现四分频，多个串联可以实现2N分频。

3. 移位寄存器（Shift Register）

通过将多个74LS74触发器级联，可以构建移位寄存器。移位寄存器用于串行数据的输入和输出，或者将并行数据转换为串行数据，反之亦然。在最简单的串行移位寄存器中，前一个触发器的Q输出连接到后一个触发器的D输入。所有触发器的CLK输入都连接到同一个时钟信号。在每个时钟上升沿，数据就会从一个触发器“移位”到下一个触发器。这在数据通信和数字信号处理中非常常见。

例如，一个4位串行输入/并行输出（SIPO）移位寄存器可以使用四个74LS74触发器来实现。串行数据位依次输入到第一个触发器的D输入。在每个时钟脉冲到来时，当前数据位被锁定在第一个触发器中，而之前的数据位则移位到下一个触发器。最终，四个数据位会同时出现在四个触发器的Q输出端，从而实现串行到并行转换。

4. 计数器（Counter）

虽然D触发器不如JK触发器或T触发器那样直接用于计数器设计，但74LS74仍然可以作为构建各种类型计数器的基本单元，尤其是通过适当的外部逻辑门配合使用时。例如，通过将74LS74配置为分频器，并将其输出作为下一个触发器的时钟或D输入，可以构建同步或异步计数器。一个简单的同步二进制计数器可以通过将D输入连接到其$overline{ ext{Q}}$输出，并使用额外的逻辑门来控制D输入以实现更复杂的计数序列。

5. 状态机（State Machine）

在更复杂的数字系统中，D触发器是实现有限状态机（FSM）的关键组成部分。状态机是描述系统行为的一种模型，它根据当前的输入和内部状态产生输出，并转换到下一个状态。74LS74的Q输出可以代表当前状态，而D输入则由组合逻辑电路根据当前状态和外部输入来确定下一个状态。多个74LS74可以组合起来表示更复杂的多位状态。这种应用在控制器、协议处理器和各种数字控制系统中非常普遍。

6. 同步器（Synchronizer）

在异步信号需要与同步时钟域接口时，D触发器可以作为同步器使用。由于异步信号的到达时间是不确定的，直接将其输入到同步逻辑中可能会导致亚稳态问题。通过将异步信号通过两个或多个串联的D触发器进行采样，可以在很大程度上降低亚稳态的风险，确保信号在同步逻辑中使用时是稳定的。第一个触发器在时钟边沿捕获异步信号，第二个触发器则进一步稳定其输出，将其同步到主时钟域。

使用74LS74时的注意事项

在使用74LS74或其他TTL系列集成电路时，需要注意以下几点，以确保电路的稳定性和可靠性：

• 电源去耦：在VCC和GND引脚之间靠近芯片放置一个0.1$mu$F的陶瓷电容，用于电源去耦。这有助于滤除电源线上的高频噪声，并为芯片提供瞬时电流，从而防止在开关过程中由于电源波动引起的错误操作。

• 输入悬空处理：TTL输入引脚如果悬空（不连接任何信号），它们通常被内部上拉电阻拉到高电平。然而，这可能会导致不稳定的高电平，并且对噪声敏感。因此，未使用的输入引脚应该明确地连接到VCC（通过一个小电阻，例如1k$Omega$，以限制电流）或GND，或者根据电路需求连接到适当的逻辑电平。对于74LS74，通常将不使用的$overline{ ext{PRE}}和overline{ ext{CLR}}$引脚连接到VCC，以禁用其异步功能。

• 最大额定值：遵守数据手册中规定的最大额定值，包括电源电压、输入电压、输出电流和工作温度范围。超出这些限制可能会导致芯片损坏或寿命缩短。

• 扇出能力：注意74LS74的输出扇出能力，即一个输出引脚能够驱动多少个其他门的输入。TTL器件的扇出能力通常用标准TTL负载来衡量。确保一个输出驱动的输入总数不超过其额定扇出，否则可能导致逻辑电平不稳定或速度下降。

• 时序参数：在高速应用中，需要考虑74LS74的关键时序参数，例如建立时间（setup time）、保持时间（hold time）和传播延迟（propagation delay）。

• 建立时间（t_su）：数据D在时钟CLK的有效边沿到来之前必须保持稳定的最短时间。

• 保持时间（t_h）：数据D在时钟CLK的有效边沿到来之后必须保持稳定的最短时间。

• 传播延迟（t_pd）：从时钟CLK有效边沿到来或异步输入变化到Q/$overline{ ext{Q}}$输出响应变化所需的时间。 违反建立时间和保持时间要求可能导致触发器进入亚稳态，从而产生不可预测的输出。

• 噪声容限：74LS74的噪声容限相对较好，但仍然需要在嘈杂的环境中注意布局和布线，以减少电磁干扰（EMI）和串扰。例如，避免长而平行的走线，尽量缩短信号线长度，并保持良好的地线连接。

• 兼容性：虽然74LS74是TTL系列，但它通常可以与CMOS系列（如74HC系列）的逻辑门进行接口，但需要注意电压电平和电流驱动能力的兼容性。在混合使用不同逻辑家族的器件时，可能需要电平转换器。

74LS74与其他D触发器的比较

在数字逻辑设计中，除了74LS74，还有许多其他类型的D触发器可供选择，例如74HC74（CMOS版本）、74F74（快速TTL版本）等。它们在功耗、速度、驱动能力和噪声容限等方面有所不同。

• 74LS74 (Low-power Schottky TTL)：是经典的TTL器件，具有中等速度和中等功耗。它在许多老式和现代设计中仍然被广泛使用，因其价格低廉和可靠性高而受欢迎。

• 74HC74 (High-speed CMOS)：是CMOS技术的D触发器。与TTL相比，HC系列器件具有极低的静态功耗，更高的抗噪声能力，并且可以在更宽的电源电压范围内工作（通常2V到6V）。HC系列的速度也接近LS系列。对于电池供电或低功耗应用，74HC74通常是更优的选择。

• 74F74 (Fast TTL)：是快速TTL家族的D触发器，提供比LS系列更快的开关速度，但功耗也相对更高。在需要极高速操作的场合，F系列可能是更好的选择。

选择合适的D触发器取决于具体的应用需求，包括速度要求、功耗预算、电源电压和环境噪声等因素。对于大多数通用数字逻辑应用，74LS74和74HC74都是非常合适的选择。

总结

74LS74双D触发器是一款功能强大、应用广泛的数字集成电路。它通过其两个独立的、正边沿触发的D型触发器，提供了可靠的数据存储和传输能力。深入理解其引脚功能、真值表以及异步和同步操作模式是成功设计和实现各种数字逻辑电路的基础。无论是构建简单的频率分频器、复杂的移位寄存器，还是作为状态机和计数器的基本单元，74LS74都展现出其在现代数字电子中的不可替代性。

掌握74LS74的使用不仅能够帮助工程师和学生解决具体的电路设计问题，更能加深对数字逻辑基本原理和时序电路设计的理解。随着技术的发展，虽然有更先进的集成电路和可编程逻辑器件出现，但D触发器作为数字电路的“原子”，其基本原理和功能在任何时代都保持不变，而74LS74正是理解这一基本概念的优秀载体。在实际应用中，始终牢记电源去耦、输入悬空处理、遵守最大额定值和考虑时序参数等注意事项，将有助于确保电路的稳定、高效和长期可靠运行。
