74LS283 加法器原理图详解与应用
74LS283 是一款高性能、高速的四位二进制全加法器，广泛应用于各种数字系统中，用于执行二进制数的加法运算。理解其工作原理、内部结构以及如何构建和扩展加法器，对于数字逻辑设计至关重要。本文将详细探讨 74LS283 加法器的内部原理、引脚功能、逻辑实现以及在实际应用中的扩展方法，旨在提供一个全面而深入的视角。
1. 加法器的基础概念
在深入了解 74LS283 之前，我们有必要回顾一下加法器的基本概念。加法器是数字电路中执行加法运算的核心部件。根据其处理的位数，可以分为半加器和全加器。
1.1 半加器 (Half Adder)
半加器是最简单的加法器，它对两个二进制位进行加法运算，产生一个和 (Sum) 和一个进位 (Carry)。其真值表如下：
A | B | 和 (S) | 进位 (C) |
0 | 0 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 1 | 0 |
1 | 1 | 0 | 1 |
从真值表可以看出，和 S 可以用异或门 (XOR) 实现，S=AoplusB，而进位 C 可以用与门 (AND) 实现，C=AcdotB。半加器只能处理两个输入位，不考虑来自低位的进位，因此无法直接用于多位加法。
1.2 全加器 (Full Adder)
全加器在半加器的基础上增加了一个进位输入 (Carry-in, C_in)，能够对三个二进制位（两个输入位 A、B 和一个进位输入 C_in）进行加法运算，产生一个和 (Sum) 和一个进位输出 (Carry-out, C_out)。全加器是构建多位加法器的基本单元。其真值表如下：
A | B | C_in | 和 (S) | C_out |
0 | 0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 | 0 |
0 | 1 | 0 | 1 | 0 |
0 | 1 | 1 | 0 | 1 |
1 | 0 | 0 | 1 | 0 |
1 | 0 | 1 | 0 | 1 |
1 | 1 | 0 | 0 | 1 |
1 | 1 | 1 | 1 | 1 |
根据真值表，和 S 和进位 C_out 的逻辑表达式可以推导如下：
S=AoplusBoplusC_inC_out=AcdotB+C_incdot(AoplusB)
或者更简洁的表达式：
C_out=AcdotB+AcdotC_in+BcdotC_in
全加器是实现多位加法的核心构建模块。通过级联多个全加器，可以实现任意位数的加法运算。
2. 74LS283 加法器概述
74LS283 是一款具有超前进位（Look-Ahead Carry）功能的四位二进制全加法器。它采用低功耗肖特基（LS）TTL 技术，具有较高的工作速度和良好的噪声容限。与其他简单的级联全加器不同，74LS283 通过内部的超前进位逻辑，显著缩短了多位加法器中的进位传播延迟，从而提高了整体的运算速度。
2.1 主要特点
四位加法器： 能够同时对两个四位二进制数进行加法运算。
超前进位功能： 内部集成了超前进位逻辑，消除了传统级联加法器中的进位链延迟问题，使得高速运算成为可能。
低功耗肖特基 TTL 技术： 确保了较低的功耗和良好的抗噪声能力。
并行输入/输出： 所有输入和输出都是并行的，便于与其他数字电路接口。
宽电源电压范围： 通常工作在 5V TTL 标准电源电压下。
可级联扩展： 多个 74LS283 可以级联起来，构建任意位数的加法器。
2.2 应用领域
74LS283 在各种数字系统中都有广泛的应用，例如：
算术逻辑单元 (ALU)： 作为 ALU 的核心部件，执行加法操作。
微处理器和控制器： 用于地址计算、数据处理等。
数字信号处理器 (DSP)： 在数字滤波、傅里叶变换等应用中进行高速加法运算。
计数器和累加器： 构建更复杂的计数和累加电路。
数据处理系统： 用于各种数据的加法运算。
3. 74LS283 引脚功能

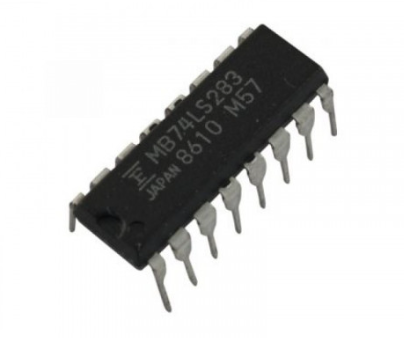

74LS283 通常采用 16 引脚的双列直插式封装 (DIP-16)。理解其每个引脚的功能是正确使用该芯片的前提。以下是 74LS283 的引脚图和功能描述：
3.1 引脚图 (以 DIP-16 为例)
+----+----+
A1 |1 +---+ 16| VCC
B1 |2 15| S4
A2 |3 14| B4
B2 |4 13| A4
A3 |5 12| S3
B3 |6 11| B3
Cin |7 10| A3
GND |8 9| S2
+----+----+3.2 引脚功能描述
A_1,A_2,A_3,A_4 (引脚 1, 3, 5, 13): 第一个四位二进制数的输入端。A_1 是最低有效位 (LSB)，A_4 是最高有效位 (MSB)。
B_1,B_2,B_3,B_4 (引脚 2, 4, 6, 14): 第二个四位二进制数的输入端。B_1 是最低有效位 (LSB)，B_4 是最高有效位 (MSB)。
C_in (引脚 7): 来自低位的进位输入端。当级联多个加法器时，前一个加法器的进位输出 (C_4) 连接到下一个加法器的 C_in。对于最低位的加法器，如果不需要输入进位，通常将其连接到地 (GND)。
S_1,S_2,S_3,S_4 (引脚 1, 9, 12, 15): 四位和输出端。S_1 是最低有效位 (LSB) 的和，S_4 是最高有效位 (MSB) 的和。
C_4 (引脚 1): 从最高位 (第 4 位) 产生的进位输出端。这个进位输出可以作为下一个四位加法器的 C_in，用于扩展位数。
VCC (引脚 16): 电源正极，通常接 +5V。
GND (引脚 8): 接地端。
值得注意的是，引脚 1 和引脚 16 的标注在某些资料中可能会因制造商而异，但 VCC 和 GND 通常在对角线上。最准确的方法是查阅特定制造商的数据手册。
4. 74LS283 内部逻辑原理
74LS283 的核心优势在于其内部集成的超前进位逻辑 (Look-Ahead Carry Logic)。为了理解这一点，我们首先需要了解传统串行进位加法器（Ripple Carry Adder）的局限性。
4.1 串行进位加法器的问题
串行进位加法器是由多个全加器串联而成。每个全加器的进位输出作为下一个全加器的进位输入。例如，计算 S_i=A_ioplusB_ioplusC_in,i，C_out,i=A_icdotB_i+C_in,icdot(A_ioplusB_i)。这意味着计算当前位的和与进位需要等待前一位的进位计算完成。这种依赖关系导致进位信号必须逐级传播，从最低位到最高位，从而产生了显著的进位传播延迟。对于多位加法器，这种延迟会随着位数的增加而线性增加，严重影响了运算速度。
4.2 超前进位原理
超前进位加法器旨在消除或显著减少进位传播延迟。其核心思想是在计算每一位的进位之前，预先计算所有可能的进位。这通过引入两个重要的中间量来实现：
进位产生 (Generate, G)： 当 A_i 和 B_i 都为 1 时，即使没有进位输入，也会产生一个进位。G_i=A_icdotB_i
进位传播 (Propagate, P)： 当 A_i 或 B_i 中有一个为 1 时，会将进位输入传播到下一位。P_i=A_ioplusB_i
有了 G_i 和 P_i，我们可以重新表述进位输出 C_out,i 的表达式：
C_out,i=G_i+P_icdotC_in,i
现在，让我们推导每一位的进位表达式。对于一个四位加法器：
C_1=G_0+P_0cdotC_in (这里 C_in 是第 0 位的进位输入)
C_2=G_1+P_1cdotC_1=G_1+P_1cdot(G_0+P_0cdotC_in)=G_1+P_1cdotG_0+P_1cdotP_0cdotC_in
C_3=G_2+P_2cdotC_2=G_2+P_2cdot(G_1+P_1cdotG_0+P_1cdotP_0cdotC_in)=G_2+P_2cdotG_1+P_2cdotP_1cdotG_0+P_2cdotP_1cdotP_0cdotC_in
C_4=G_3+P_3cdotC_3=G_3+P_3cdotG_2+P_3cdotP_2cdotG_1+P_3cdotP_2cdotP_1cdotG_0+P_3cdotP_2cdotP_1cdotP_0cdotC_in
从这些表达式可以看出，每一位的进位 C_i 都只与初始的进位输入 C_in 和各个位 A_j,B_j 的 G_j,P_j 有关，而不需要等待前一位的进位计算完成。所有的 G_j 和 P_j 可以并行计算，然后通过二级或多级与或非门网络，并行地计算出所有位的进位。这样，进位传播延迟从线性增长变为几乎常数，大大提高了运算速度。
4.3 74LS283 内部结构简化示意
74LS283 的内部集成了四组全加器和超前进位逻辑。虽然具体的门级实现非常复杂，但我们可以用一个简化的模型来理解其结构：
进位产生/传播 (GP) 逻辑： 对于每一对输入位 (A_i,B_i)，都会有一个电路来计算 G_i 和 P_i。这通常由与门和异或门实现。
G_i=A_icdotB_i
P_i=A_ioplusB_i
超前进位生成逻辑： 这是一个复杂的与或非门网络，它接收来自所有位的 G_i 和 P_i 以及初始进位 C_in，并并行地计算出 C_1,C_2,C_3 和最终的进位输出 C_4。这个网络是 74LS283 高速性能的关键。
和 (Sum) 逻辑： 对于每一位，和 S_i 的计算仍然是 S_i=P_ioplusC_i。这里的 C_i 是由超前进位生成逻辑提供的，而不是前一位的进位输出。
74LS283 内部逻辑框图 (简化)
+--------------------------+
| 74LS283 加法器 |
| |
A1 --+ | |
| | |
B1 --+--> GP_Logic_1 -> P1, G1 --+ |
| | | |
A2 --+ | | |
| | | |
B2 --+--> GP_Logic_2 -> P2, G2 --+--> Look-Ahead --> C1, C2, C3, C4
| | | Carry Logic |
A3 --+ | | |
| | | |
B3 --+--> GP_Logic_3 -> P3, G3 --+ |
| | | |
A4 --+ | | |
| | | |
B4 --+--> GP_Logic_4 -> P4, G4 --+ |
| | |
Cin --+-----------------------------------------+
| |
| |
C1 --+ | |
| | |
C2 --+-------------> Sum_Logic_1 --> S1 |
| | |
C3 --+-------------> Sum_Logic_2 --> S2 |
| | |
C4 --+-------------> Sum_Logic_3 --> S3 |
| |
| Sum_Logic_4 --> S4 |
| |
+--------------------------+
在这个简化框图中：
GP_Logic_X： 表示生成进位产生 (G_X) 和进位传播 (P_X) 信号的逻辑电路。
Look-Ahead Carry Logic： 这是 74LS283 的核心，负责并行计算所有内部进位 (C_1,C_2,C_3) 和最终进位输出 (C_4)。
Sum_Logic_X： 表示计算和 (S_X) 的逻辑电路，其输入为 P_X 和相应的内部进位 C_X。
通过这种超前进位架构，74LS283 实现了在微秒级甚至纳秒级完成四位加法运算，极大地提升了数字系统的处理速度。
5. 74LS283 加法器原理图
理解了内部逻辑后，我们可以绘制 74LS283 在典型应用中的原理图。一个最基本的原理图是实现一个简单的四位加法器。
5.1 74LS283 单芯片四位加法器原理图
+---------+
A1 ------| A1 |------ S1
B1 ------| B1 |
| |
A2 ------| A2 |------ S2
B2 ------| B2 |
| |
A3 ------| A3 |------ S3
B3 ------| B3 |
| |
A4 ------| A4 |------ S4
B4 ------| B4 |
| |
Cin ------| Cin |------ C4 (Carry Out)
| |
VCC ------| VCC |
GND ------| GND |
+---------+
74LS283
原理图说明：
输入： 两个四位二进制数 A 和 B 分别连接到 A_1−A_4 和 B_1−B_4 引脚。
进位输入： C_in 引脚用于接收来自低位的进位。如果这是最低位的加法器，且不需要考虑初始进位，可以将 C_in 接地 (GND)。
输出： 和 S_1−S_4 分别从对应的引脚输出。最高位的进位输出 C_4 从其专用引脚输出。
电源： VCC 接 +5V 电源，GND 接地。
这个原理图展示了 74LS283 作为独立四位加法器的基本连接方式。
6. 74LS283 加法器扩展
74LS283 的强大之处在于其可级联性。通过级联，我们可以使用多个 74LS283 芯片来构建任意位数的加法器，例如八位、十六位甚至更多位。
6.1 八位加法器原理图
构建一个八位加法器需要两个 74LS283 芯片。其中一个芯片处理最低四位 (0-3 位)，另一个芯片处理最高四位 (4-7 位)。
74LS283 级联八位加法器原理图
+-------------------+ +-------------------+
| 74LS283 (低四位) | | 74LS283 (高四位) |
| | | |
A0 (LSB)---| A1 S1 |-- S0 A4 ------| A1 S1 |-- S4
B0 (LSB)---| B1 S2 |-- S1 B4 ------| B1 S2 |-- S5
| | | |
A1 -------| A2 S3 |-- S2 A5 ------| A2 S3 |-- S6
B1 -------| B2 S4 |-- S3 B5 ------| B2 S4 |-- S7
| | | |
A2 -------| A3 | A6 ------| A3 |
B2 -------| B3 | B6 ------| B3 |
| | | |
A3 -------| A4 | A7 (MSB)--| A4 |
B3 -------| B4 | B7 (MSB)--| B4 |
| | | |
Cin (总)---| Cin C4 |------> C4 (到高四位 Cin) C4 (来自低四位)---| Cin C4 |------> C8 (总进位)
| | | |
VCC ------| VCC | VCC ------| VCC |
GND ------| GND | GND ------| GND |
+-------------------+ +-------------------+
原理图说明：
低四位加法器 (U1)：
接收最低四位输入 A_0−A_3 和 B_0−B_3 (对应 A_1−A_4 和 B_1−B_4 引脚)。
其进位输入 C_in 连接到总的初始进位输入。如果不需要初始进位，此引脚接地。
产生最低四位的和 S_0−S_3 (对应 S_1−S_4 引脚)。
其进位输出 C_4 连接到高四位加法器的 C_in。
高四位加法器 (U2)：
接收最高四位输入 A_4−A_7 和 B_4−B_7 (对应 A_1−A_4 和 B_1−B_4 引脚)。
其进位输入 C_in 连接到低四位加法器的 C_4。
产生最高四位的和 S_4−S_7 (对应 S_1−S_4 引脚)。
其进位输出 C_4 作为整个八位加法器的最终进位输出 (C_8)。
这种级联方式可以扩展到任意位数。例如，要构建 16 位加法器，只需要级联四个 74LS283，每个芯片的 C_4 输出连接到下一个芯片的 C_in 输入。
6.2 级联中的性能考虑
尽管 74LS283 内部具有超前进位功能，但在级联多个芯片时，仍然会存在芯片间的进位传播延迟。也就是说，高位加法器需要等待低位加法器的 C_4 信号稳定后才能完成运算。然而，这种延迟通常比纯粹的串行进位加法器要小得多，因为每个 74LS283 内部的四位运算是并行完成的。
为了进一步提高级联加法器的速度，尤其是在位数非常多的情况下（例如 32 位或 64 位），可以使用专门的超前进位发生器 (Look-Ahead Carry Generator, e.g., 74LS182) 芯片。74LS182 可以接收多个 74LS283 的 P 和 G 信号，并并行地生成所有需要的进位，从而将整个加法器的进位传播延迟降到最低。然而，对于八位或十六位加法器，直接级联 74LS283 通常已经足够满足大多数应用的需求。
7. 74LS283 的应用案例
除了简单的加法器，74LS283 还可以应用于更复杂的数字电路中。
7.1 减法器
利用加法器可以实现减法运算，通过补码的方法。二进制数的减法 A−B 可以转换为 A+(−B)。在二进制中，负数通常用补码表示。一个数的补码是其反码加 1。
例如，对于一个 8 位数：
计算 B 的反码 (逐位取反)。
将 B 的反码加 1 (通过设置 C_in=1 给加法器，并将 B 的每一位取反后输入)。
如果用 74LS283 实现 4 位减法器：
4 位减法器 (A - B) 原理图
+-------------------+
| 4位加法器 (74LS283) |
| |
A1 ----------------------| A1 S1 |------- Difference_S1
A2 ----------------------| A2 S2 |------- Difference_S2
A3 ----------------------| A3 S3 |------- Difference_S3
A4 ----------------------| A4 S4 |------- Difference_S4
| |
B1 --+---> INV -------->| B1 |
B2 --+---> INV -------->| B2 |
B3 --+---> INV -------->| B3 |
B4 --+---> INV -------->| B4 |
| |
Logic '1' (High) ----------->| Cin C4 |------- Borrow (借位)
| |
VCC -------------------| VCC |
GND -------------------| GND |
+-------------------+
原理图说明：
输入 A： 直接连接到 74LS283 的 A 输入端。
输入 B： 通过四个非门 (Inverter, INV) 对每一位取反后，连接到 74LS283 的 B 输入端。
进位输入 C_in： 连接到逻辑高电平 (VCC)，实现加 1 的操作。
输出： S_1−S_4 输出的是 A−B 的差。
借位 (Borrow)： C_4 输出可以表示借位。如果 C_4 为高电平，表示没有发生借位 (结果为正或零)；如果 C_4 为低电平，表示发生了借位 (结果为负)。
通过这种方式，我们可以利用 74LS283 实现二进制减法。
7.2 计数器和累加器
74LS283 可以与寄存器、D 触发器等逻辑器件配合，构建高速计数器和累加器。
累加器： 将加法器的输出反馈回输入端，并结合寄存器存储中间结果，可以实现对一系列数的累加。
计数器： 通过将加法器的一个输入固定为常数（例如 1），并将其输出连接到寄存器，可以实现计数功能。例如，每次时钟脉冲到来时，寄存器中的值加 1。
7.3 编码器/解码器中的运算
在某些复杂的编码器或解码器设计中，可能需要执行特定的算术运算来处理数据，这时 74LS283 可以作为核心运算单元。
7.4 地址生成单元
在微处理器和存储器系统中，地址的计算通常涉及到加法运算（例如，基地址 + 偏移量）。74LS283 可以用于构建高效的地址生成单元。
8. 74LS283 与其他加法器芯片的比较
除了 74LS283，市场上还有其他类型的加法器芯片，例如更早期的 74LS83 (功能与 74LS283 类似，但引脚排列不同) 和更先进的 ECL/CMOS 技术加法器。
与 74LS83 的比较： 74LS283 和 74LS83 的功能是相同的，都是四位超前进位加法器。它们的主要区别在于引脚排列，74LS283 的引脚排列通常被认为是更标准和更易于布线的。在选择时，通常会优先选择 74LS283。
与串行进位加法器的比较： 74LS283 由于其超前进位逻辑，在速度上远超由简单全加器级联而成的串行进位加法器。对于对速度要求较高的应用，74LS283 是首选。
与更高速技术的比较： 对于对速度有极致要求的应用，可能会选择基于 ECL (Emitter-Coupled Logic) 或高速 CMOS 技术的加法器芯片。这些芯片提供更高的速度，但通常功耗更高，成本也更高。在大多数通用数字系统中，74LS283 提供的速度和功耗平衡是理想的选择。
9. 74LS283 故障排除与注意事项
在使用 74LS283 时，可能会遇到一些常见问题，以下是一些故障排除技巧和注意事项：
9.1 常见问题与排除
无输出或输出错误：
电源问题： 检查 VCC 和 GND 引脚是否正确连接，电源电压是否在规定范围内 (+5V ±5%)。
输入连接： 检查所有输入引脚 (A, B, Cin) 是否正确连接到逻辑高或低电平，或者正确的信号源。未连接的 TTL 输入可能会被解释为高电平。
损坏的芯片： 芯片可能因为过压、静电放电 (ESD) 或反向连接而损坏。尝试更换新芯片。
时序问题： 尽管 74LS283 是组合逻辑电路，没有时钟输入，但在与序贯逻辑电路接口时，输入信号的建立时间 (setup time) 和保持时间 (hold time) 可能会影响结果的稳定性。确保输入信号在输出读取前稳定。
输出不稳定或抖动：
电源噪声： 在 VCC 和 GND 之间并联一个 0.1uF 的去耦电容，靠近芯片引脚放置，以滤除电源噪声。
输入信号噪声： 确保输入信号干净，没有明显的噪声。
负载问题： 检查输出引脚的负载是否过大，超出了 74LS283 的驱动能力。
9.2 使用注意事项
电源去耦： 在 VCC 和 GND 之间放置一个 0.1uF 的陶瓷电容是标准实践，有助于稳定电源，减少噪声。
未使用的输入： 74LS283 的所有输入引脚（A, B, Cin）都应该连接到确定的逻辑电平（高电平、低电平或信号源）。不要让输入引脚悬空，因为这可能导致不确定的逻辑状态和不可预测的行为。
ESD 防护： TTL 芯片对静电放电敏感。在处理芯片时，应采取适当的 ESD 防护措施，例如佩戴防静电腕带。
温度： 确保芯片在其规定的工作温度范围内运行。过高的温度会缩短芯片寿命或导致性能下降。
数据手册： 在设计电路时，始终参考特定制造商的 74LS283 数据手册。数据手册提供了最准确的电气特性、时序信息和应用指南。
10. 总结与展望
74LS283 作为一款经典的四位超前进位加法器，在数字逻辑设计领域扮演着举足轻重的角色。其内部集成的超前进位逻辑有效解决了传统串行进位加法器的进位传播延迟问题，为高速数字系统的设计提供了可能。通过理解其引脚功能、内部原理以及级联方法，设计者可以灵活地构建各种位数的加法器，并将其应用于减法器、计数器、累加器以及其他复杂的数字系统中。
尽管现代集成电路技术已经发展出更加集成和高性能的处理器和专用芯片，但像 74LS283 这样的基本逻辑芯片仍然是理解数字电路基础、进行教学实验以及在某些特定应用中快速构建原型的重要工具。掌握 74LS283 的工作原理不仅有助于设计者更好地利用现有芯片，也为理解更复杂的算术逻辑单元和数字系统架构奠定了坚实的基础。
随着半导体技术的不断进步，未来可能会出现更高集成度、更低功耗、更小封装尺寸的加法器模块，但 74LS283 所体现的超前进位原理将作为一种经典且高效的解决方案，继续在数字逻辑设计领域发挥其独特的价值。
