74LS259：可寻址锁存器与存储器深度解析

在数字电子技术领域，集成电路（Integrated Circuit, IC）是构建各种复杂系统的基石。而在这浩如烟海的集成电路家族中，74LS系列作为经典的TTL（Transistor-Transistor Logic，晶体管-晶体管逻辑）家族的重要成员，以其卓越的性能和广泛的应用，在数字系统设计中占据着举足轻重的地位。74LS259，作为74LS系列中的一款八位可寻址锁存器/存储器，以其独特的地址译码和数据锁存功能，在数据路由、I/O扩展、存储管理等众多应用场景中展现出强大的灵活性和实用性。本文将对74LS259的引脚功能、内部结构、工作原理、应用场景以及设计考量进行深入、详细的剖析，旨在为读者提供一个全面且深刻的理解，字数将力求达到8000至20000字，以便涵盖所有相关细节，并确保内容的丰富性和深度。

1. 数字逻辑基础与74LS259的定位

在深入探讨74LS259之前，理解一些基本的数字逻辑概念是至关重要的。数字逻辑电路主要处理离散的二进制信号（0和1），这些信号通过各种逻辑门（如与门、或门、非门、异或门等）进行组合，从而实现特定的功能。在数字系统中，数据的处理和存储是两个核心任务。

锁存器（Latch） 是一种基本的存储单元，能够存储一位二进制数据。它不像触发器那样需要时钟边沿触发才能改变状态，而是通常在使能信号有效时直接响应输入数据，并在使能信号无效时保持其状态。锁存器在数据暂存、电平转换和消除竞争冒险等方面有广泛应用。

译码器（Decoder） 是一种将二进制编码输入转换为对应单一输出的组合逻辑电路。例如，一个2-4线译码器可以将两位二进制输入（00, 01, 10, 11）分别转换为四条输出线中的某一条被激活（低电平有效或高电平有效）。译码器在地址选择、数据分配和设备控制中发挥关键作用。

74LS259的独特性 在于它巧妙地将译码器和八个独立的D型锁存器集成在一个芯片中。它允许用户通过一个三位地址输入（A0, A1, A2）来选择八个锁存器中的任意一个，然后将数据输入（Data In, D）锁存到被选中的锁存器中。这种“可寻址”的特性极大地简化了多路数据存储和控制的设计。此外，它还具有“存储器”功能，即在特定的控制信号下，可以通过地址线读取对应锁存器的输出状态，尽管它通常不被视为通用意义上的RAM，但其输出反馈机制使其具备了一定的读取能力。

LS系列特性 “74LS”代表了Low-power Schottky TTL。相较于早期的标准TTL系列（如74XX），LS系列采用了肖特基二极管钳位技术，显著降低了功耗，同时保持了较高的工作速度。这使得74LS器件在功耗敏感但又要求一定速度的数字系统中成为非常受欢迎的选择。它们通常工作在+5V电源电压下，具有良好的抗噪声能力和驱动能力，是微控制器、数字信号处理器（DSP）和各种逻辑电路中常用的接口芯片。

2. 74LS259的引脚功能图与详细描述

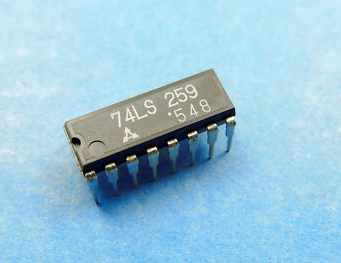

74LS259通常采用16引脚的双列直插式封装（DIP-16）或更小的表面贴装封装（SOP-16）。理解每个引脚的功能是正确使用该芯片的基础。以下是74LS259的引脚功能图（概念性描述，实际引脚分布请查阅数据手册）及详细解释：

       +----+--+----+
    D  |1   +--+ 16| VCC
   Q0  |2      15| Q7
   Q1  |3      14| Q6
   Q2  |4      13| Q5
   Q3  |5      12| Q4
  STR  |6      11| A2
  CLR  |7      10| A1
  GND  |8       9| A0
       +----------+

详细引脚功能描述：

1. 引脚1：D (Data Input)

• 功能： 这是数据输入端。当芯片处于“寻址锁存”模式且选通信号（STR）为低电平有效时，通过该引脚输入的数据（高电平或低电平）将被写入由地址线（A0, A1, A2）选定的八个内部锁存器之一。

• 电平特性： TTL兼容输入。正常工作时，输入高电平（VH）通常大于2V，输入低电平（VL）通常小于0.8V。

• 重要性： 这是向芯片内部写入数据的唯一通道。其稳定性直接影响锁存器中存储数据的正确性。在数据稳定后，才能进行写入操作。

• 注意事项： 在寻址锁存操作时，输入数据D应在选通信号STR下降沿或低电平期间保持稳定，以确保数据被正确锁存。

2. 引脚2-5：Q0, Q1, Q2, Q3 (Outputs)

• 功能： 这是74LS259的四个数据输出端，分别对应内部的0号、1号、2号和3号锁存器。当内部的对应锁存器被寻址写入数据后，其输出Q将反映所存储的数据。

• 电平特性： TTL兼容输出。输出高电平（VOH）通常大于2.7V，输出低电平（VOL）通常小于0.5V。每个输出都具有一定的电流驱动能力，可以驱动其他TTL或CMOS逻辑门。

• 重要性： 这些引脚提供了对内部锁存器状态的直接观察和使用。它们可以将锁存器中的数据输出到其他电路部分，例如LED显示、其他逻辑门阵列或微控制器输入。

• 注意事项： 在“存储器”模式下（STR为高电平），且清除信号（CLR）不激活的情况下，可以通过地址线选择读取特定锁存器的状态，但这通常需要外部逻辑来控制。

3. 引脚6：STR (Strobe Input / Enable Input)

• 寻址锁存模式： 当STR为低电平（L）时，芯片进入寻址锁存模式。此时，由地址线A0-A2选择的那个锁存器将对数据输入D做出响应，并将其电平锁存。STR通常被用作写入使能信号。

• 存储器模式： 当STR为高电平（H）时，芯片进入存储器模式。此时，所有锁存器的数据状态被保持，并且输出Q0-Q7将根据地址线A0-A2的选择，将对应锁存器的输出状态呈现在数据输入D引脚上（虽然D通常作为输入，但在这种模式下它也参与内部逻辑）。然而，这并非一个直观的“读取”操作，更准确地说，D引脚此时内部逻辑会与寻址功能结合，用于内部反馈，或者在某些应用中可用于检测。标准应用中，D引脚在STR高电平时是不写入数据的，锁存器维持原状态。

• 功能： 这是选通输入端，也常被称为使能输入端。STR是低电平有效。

• 电平特性： TTL兼容输入。

• 重要性： STR引脚是控制74LS259工作模式的关键。它是区分数据写入和数据保持状态的主要控制线。

• 注意事项： 为了确保数据正确写入，在STR从高电平变为低电平（下降沿）时，地址线和数据输入D必须保持稳定。在STR低电平期间，D的任何变化都会立即反映在选定的锁存器输出上。因此，通常建议在STR有效前先稳定D和地址线。

4. 引脚7：CLR (Clear Input)

• 功能： 这是清零输入端。CLR是低电平有效，且具有异步清零功能。当CLR为低电平（L）时，无论STR和地址线A0-A2的状态如何，所有八个锁存器的输出Q0-Q7都将被强制清零，即全部变为低电平（0）。

• 电平特性： TTL兼容输入。

• 重要性： CLR引脚提供了对芯片状态的快速初始化能力。在系统上电、错误恢复或特定操作开始时，可以使用CLR将所有输出设置为已知状态。

• 注意事项： CLR是一个异步输入，这意味着它的作用不受时钟或其他控制信号的同步。只要CLR变低，清零操作就立即发生。因此，在正常工作期间，CLR通常应保持高电平（H），除非需要执行清零操作。当CLR从低电平变为高电平时，芯片恢复正常工作模式。

5. 引脚8：GND (Ground)

• 功能： 接地端。为芯片提供公共参考电位（0V）。

• 重要性： 必须正确连接到系统的地线，以确保芯片的正常工作和稳定性。错误的接地连接会导致芯片功能异常甚至损坏。

6. 引脚9：A0 (Address Input 0)

• 功能： 地址输入端，最低有效位（LSB）。与A1和A2一起组成三位二进制地址，用于选择八个锁存器中的一个。

• 电平特性： TTL兼容输入。

• 重要性： 地址线决定了哪个内部锁存器将被选定进行数据写入或读取（在特定模式下）。

• 注意事项： 在STR低电平有效期间，地址线的变化会立即切换锁存器的选择。因此，在数据写入前，地址线必须稳定并选定正确的锁存器。

7. 引脚10：A1 (Address Input 1)

• 功能： 地址输入端，中间有效位。与A0和A2一起组成三位二进制地址。

• 电平特性： TTL兼容输入。

• 重要性： 同A0。

8. 引脚11：A2 (Address Input 2)

   地址编码与锁存器对应关系：| A2 | A1 | A0 | 选定锁存器 | |----|----|----|-----------| | 0  | 0  | 0  | Q0        | | 0  | 0  | 1  | Q1        | | 0  | 1  | 0  | Q2        | | 0  | 1  | 1  | Q3        | | 1  | 0  | 0  | Q4        | | 1  | 0  | 1  | Q5        | | 1  | 1  | 0  | Q6        | | 1  | 1  | 1  | Q7        |

• 功能： 地址输入端，最高有效位（MSB）。与A0和A1一起组成三位二进制地址。

• 电平特性： TTL兼容输入。

• 重要性： 同A0。

9. 引脚12-15：Q4, Q5, Q6, Q7 (Outputs)

• 功能： 这是74LS259的另外四个数据输出端，分别对应内部的4号、5号、6号和7号锁存器。功能与Q0-Q3相同。

• 电平特性： TTL兼容输出。

• 重要性： 同Q0-Q3。

10. 引脚16：VCC (Power Supply)

• 功能： 电源正极。为芯片提供工作电压，通常为+5V。

• 重要性： 必须稳定连接到正确的电源电压，并通常在靠近芯片引脚处放置一个0.1μF的去耦电容，以滤除电源噪声并确保芯片的稳定工作。

3. 74LS259的内部结构与工作原理

74LS259之所以被称为“可寻址锁存器/存储器”，其核心在于内部集成了译码器和多个独立的锁存单元。尽管我们无法直接观察其内部晶体管级别的连接，但可以从功能模块的角度来理解其结构和工作原理。

3.1 内部结构概述

从逻辑功能上看，74LS259主要由以下几个核心部分组成：

1. 3-to-8线译码器： 负责将三位地址输入（A0, A1, A2）转换为八条独立的使能信号线。每条使能线对应一个特定的锁存器。例如，当地址输入为“000”时，只有连接到Q0锁存器的使能线被激活。

2. 八个独立的D型锁存器： 每个锁存器都能够存储一位二进制数据。它们共享一个数据输入D，但每个锁存器都有独立的使能输入（来自译码器）和一个独立的输出Q。

3. 控制逻辑： 包括STR（选通）和CLR（清零）信号的处理逻辑。STR信号控制数据是否可以被写入锁存器，而CLR信号则提供异步清零功能。

3.2 工作原理：模式解析

74LS259的核心操作由STR（选通）和CLR（清零）引脚控制，结合地址线（A0-A2）和数据输入（D）实现。它主要有两种工作模式：

3.2.1 寻址锁存模式 (Addressable Latch Mode)

• 条件： CLR = 高电平 (H) 且 STR = 低电平 (L)。

• 操作： 在此模式下，74LS259表现为一个八路可寻址的单刀八掷开关，但带有存储功能。

• 用户通过改变地址线 A0, A1, A2 来选择八个内部D型锁存器中的一个。

• 被选中的那个锁存器会立即响应数据输入 D 的电平。如果D为高电平，则锁存器输出变为高电平；如果D为低电平，则锁存器输出变为低电平。

• 未被选中的七个锁存器则保持其当前存储的状态不变。

• 当STR从高电平变为低电平，并在低电平期间，被选中的锁存器会根据D的状态更新其输出。一旦STR变为高电平，所有锁存器都将锁存并保持它们在STR低电平结束时的状态，直到STR再次变为低电平或CLR被激活。

• 典型应用：

• 输出端口扩展： 微控制器或数字系统往往只有有限的GPIO（通用输入输出）引脚。通过74LS259，只需用3根地址线、1根数据线和1根选通线（共5根线）就可以控制8个独立的输出，大大节省了宝贵的I/O资源。例如，用它来控制8个LED指示灯，或者8个继电器。

• 数据分配： 将一路串行数据或总线上的数据，根据地址分配到不同的输出通道上。

• 配置寄存器： 在系统初始化时，通过软件设置不同的地址，将配置数据写入对应的锁存器，用于控制不同的功能模块。

3.2.2 存储器模式 (Memory Mode / Latch Enable Disable)

• 条件： CLR = 高电平 (H) 且 STR = 高电平 (H)。

• 操作： 在此模式下，所有八个内部D型锁存器都处于“锁存保持”状态。这意味着它们不再响应数据输入D的变化，而是维持其在STR变为高电平之前的状态。

• 数据输入D的作用： 在这个模式下，D引脚通常不再是数据输入。74LS259的数据手册会表明，在STR为高电平时，D引脚的电平对输出没有影响。因此，可以认为数据输入D被禁用，锁存器的数据被“冻结”或“存储”在芯片内部。

• 清零优先级： 值得注意的是，CLR引脚是异步清零，且优先级最高。这意味着无论STR处于何种状态，只要CLR变为低电平，所有锁存器都会立即被清零。

3.2.3 异步清零功能 (Asynchronous Clear)

• 条件： CLR = 低电平 (L)。

• 操作： 这是最高优先级的控制功能。当CLR引脚为低电平时，无论STR、A0-A2、D的状态如何，所有八个锁存器（Q0-Q7）的输出都将被强制设置为低电平（逻辑0）。

• 重要性： 通常用于系统上电复位、初始化或紧急停止等需要将所有输出快速置为已知状态的场景。

3.3 内部逻辑示意图 (概念性)

为了更好地理解其工作原理，我们可以想象74LS259内部包含以下关键部件：

• 译码器部分： 接受A0, A1, A2作为输入，生成八条互斥的输出线（例如，Y0到Y7）。在任何给定时间，只有一条Y线是激活的（例如，高电平有效）。

• 数据输入D缓冲器： 将输入数据D传递到所有八个D型锁存器的输入端。

• 八个D型锁存器： 每个锁存器都有一个数据输入（连接到D）、一个使能输入（连接到译码器的一条Y线），和一个数据输出（Q0到Q7）。

• STR控制逻辑： STR信号与译码器的输出结合，共同控制每个锁存器的使能。只有当STR为低电平且对应译码器输出有效时，选定的锁存器才被使能，其输出才跟随D。当STR为高电平，所有锁存器都被禁用写入，维持当前状态。

• CLR控制逻辑： CLR信号独立于STR和地址，直接连接到所有D型锁存器的异步清零输入端。当CLR为低电平，所有锁存器立即被清零。

真值表 (简化)

为了更清晰地展示74LS259的工作模式，可以列出一个简化的真值表：

时序考虑

在使用74LS259时，需要考虑以下时序参数（这些参数通常在数据手册中给出，以下为概念性描述）：

• 建立时间 (tSU)： 数据输入D和地址输入A0-A2在STR下降沿（如果STR是下降沿触发锁存的，或者在STR低电平有效前）之前必须保持稳定的最短时间。

• 保持时间 (tH)： 数据输入D和地址输入A0-A2在STR下降沿之后必须保持稳定的最短时间。

• 传播延迟 (tPD)： 从STR、D或地址输入变化到对应输出Q变化所需的时间。

• 清零脉冲宽度 (tWP_CLR)： CLR信号必须保持低电平的最小时间，以确保所有锁存器被有效清零。

理解这些时序参数对于确保电路的可靠工作至关重要，尤其是在高速数字系统中。

4. 74LS259的典型应用场景

74LS259以其独特的寻址和锁存能力，在各种数字系统中都有广泛的应用。以下列举几个典型场景：

4.1. 输出端口扩展

这是74LS259最经典和最常见的应用。微控制器或CPU的GPIO资源通常有限，当需要控制多于其直接I/O能力的外部设备时，74LS259可以作为一种有效的I/O扩展器。

• 场景描述： 假设一个微控制器只有3个GPIO引脚作为地址线，1个GPIO引脚作为数据线，1个GPIO引脚作为选通线。通过连接一个74LS259，这个微控制器现在可以控制8个独立的输出。

• 工作方式：

1. 微控制器将要写入的数据（0或1）放在数据线D上。

2. 微控制器将目标锁存器的地址（000到111）放在地址线A0-A2上。

3. 微控制器将选通线STR拉低（使能写入）。

4. 数据被写入对应地址的锁存器。

5. 微控制器将选通线STR拉高（禁用写入，数据被锁存）。

6. 重复以上步骤，可以逐个或按需更新8个输出的状态。

• 优势： 大幅节省微控制器的I/O引脚，简化布线，降低成本。

4.2. LED显示控制

在需要控制多个LED指示灯或多位七段数码管的场景中，74LS259可以有效减少驱动线路的数量。

• 场景描述： 控制8个独立的LED灯。

• 工作方式： 将每个LED的阳极（或阴极，取决于LED的驱动方式）连接到74LS259的Q0-Q7输出端，并通过电阻限流。然后通过地址线和数据线来选择点亮或熄灭特定的LED。

• 多位七段数码管： 对于多位七段数码管的动态扫描显示，74LS259也可以用于控制每一位的公共端（共阴极或共阳极），或者用于锁存每一位的段码数据。例如，可以使用多个74LS259分别锁存每一位的段码，然后通过译码器选择激活哪一位数码管。

4.3. 数据分配器/解复用器

尽管74LS138（3-8线译码器）是标准的解复用器，但74LS259在需要锁存输出状态的场合更具优势。

• 场景描述： 从一路输入信号中选择性地将数据发送到八个不同的目的地，并要求目的地保持接收到的数据。

• 工作方式： 输入数据源连接到D引脚。通过地址线选择一个输出Q，然后通过STR将数据“锁存”到该输出。即使输入数据源变化，Q依然保持锁存的值，直到新的数据被写入。

4.4. 简单配置寄存器

在一些小型数字系统中，74LS259可以用作简单的配置寄存器，存储系统启动时的状态或用户自定义的设置。

• 场景描述： 系统有8个可配置的选项，每个选项可以通过一个二进制位来表示开启或关闭。

• 工作方式： 在系统上电初始化阶段，CPU或微控制器根据存储在EEPROM或其他非易失性存储器中的配置数据，逐位写入74LS259的各个锁存器。写入完成后，74LS259的8个输出Q0-Q7将保持这些配置位，供系统的其他部分读取和使用。

4.5. 状态指示器/故障灯控制

在复杂的控制面板或设备中，可能需要显示多个状态或故障指示。

• 场景描述： 设备有8种可能的故障模式，每种模式对应一个故障指示灯。

• 工作方式： 当发生某种故障时，系统将对应的故障代码（地址）和指示灯状态（开/关）通过74LS259写入。一旦写入，即使故障信号消失，指示灯也会保持点亮，直到被明确清除或复位。这对于故障排查和维护非常有用。

4.6. 多路选通信号生成

在某些测试或控制场景中，可能需要逐个或选择性地激活多路控制信号。

• 场景描述： 顺序激活或独立激活8个不同的执行器或测试点。

• 工作方式： 将数据输入D始终设为高电平。然后通过地址线和STR来依次或选择性地使Q0-Q7中的某个输出变为高电平。由于是锁存器，一旦某个Q被激活，它会保持高电平，直到被清零或被新的数据（低电平）覆盖。

4.7. 分布式控制系统中的数据节点

在一些分布式控制架构中，中心控制器需要向多个远程节点发送控制指令或状态数据。

• 场景描述： 一个主控器通过少量线缆控制8个远程执行单元。

• 工作方式： 主控器通过总线将地址和数据发送到74LS259，74LS259在每个远程单元作为本地的I/O扩展接口。每个远程单元可以根据74LS259的输出状态来执行相应的动作。

5. 设计与实现中的考量

在使用74LS259进行电路设计时，除了理解其基本功能外，还需要注意一些实际的设计细节和最佳实践。

5.1 电源与去耦

• 电源电压： 74LS259通常需要一个稳定的+5V直流电源。电源电压的波动会影响芯片的正常工作。

• 去耦电容： 这是数字电路设计的黄金法则。在74LS259的VCC和GND引脚之间，应尽可能靠近芯片引脚处并联一个0.1μF（或0.01μF）的陶瓷去耦电容。这个电容的作用是提供瞬时电流，滤除电源线上的高频噪声，防止芯片在高速开关时因电源瞬态压降而出现误操作。对于功耗较高的多输出芯片，有时甚至需要额外并联一个较大容量（如10μF或100μF）的电解电容，以提供更稳定的低频供电。

5.2 输入/输出负载

• 输入： 74LS系列器件的输入通常需要一定的电流才能拉低。如果驱动74LS259的信号源（如微控制器引脚）的驱动能力不足，可能会导致输入电平无法达到所需的TTL高/低阈值，从而引起不稳定的操作。确保驱动源能够提供足够的灌电流（Sink Current）来拉低输入。

• 输出： 74LS259的每个输出（Q0-Q7）都有一定的驱动能力，即它可以输出或吸收的电流。通常，TTL器件的灌电流能力（拉低输出）优于其源电流能力（拉高输出）。在连接到其他逻辑门、LED或其他负载时，必须确保其驱动能力满足负载需求。如果需要驱动大电流负载（如继电器线圈），则必须使用外部晶体管驱动电路或ULN2803等达林顿管阵列。不要直接用74LS259的输出驱动大电流负载，否则可能损坏芯片。

5.3 未用引脚的处理

• 悬空输入： 在TTL逻辑中，未连接的输入引脚通常被视为逻辑高电平（H）。然而，悬空引脚容易受到噪声干扰，导致不稳定的逻辑状态。因此，所有不用的输入引脚都应该有明确的连接。

• 地址线A0-A2： 如果应用程序不需要使用所有的八个锁存器，例如只需要前四个，那么未使用的地址线（如A2）应该接地（拉低）或接到VCC（拉高），以确保地址译码的稳定性。例如，如果A2接地，那么可寻址范围就限制在Q0-Q3。

• 数据输入D： 如果某个操作不需要写入数据，D引脚可以保持在固定电平（高或低），或者如果STR为高电平，则D的状态通常不影响输出。

• 控制输入STR, CLR： 如果STR或CLR不使用，则应将其连接到VCC（对于低电平有效输入）以禁用其功能，或者连接到接地以使其始终有效（但通常STR和CLR都是用于控制的，不建议永久接地或VCC）。例如，如果不需要清零功能，CLR应接VCC。

5.4 噪声抑制与信号完整性

• 布线： 在PCB设计中，应尽量缩短信号线长度，特别是高速信号线，以减少电磁干扰（EMI）和串扰。电源线和地线应尽可能粗，形成低阻抗路径。

• 地平面： 采用良好的地平面设计可以提供稳定的参考电位，降低噪声。

• 输入端保护： 如果输入信号来自外部环境，建议在输入端增加限流电阻和/或二极管，以保护芯片免受过压或静电放电（ESD）的损害。

5.5 级联应用

尽管74LS259是八位锁存器，但在某些需要更多输出的场景下，可以将多个74LS259进行级联使用。

• 方法一：独立控制

• 每个74LS259使用独立的地址线和选通线。这种方法简单直观，但需要更多的I/O引脚。

• 方法二：共享地址，独立选通

• 将所有74LS259的地址线（A0-A2）并联在一起，由一组三位地址线控制。

• 每个74LS259使用独立的选通线（STR）。微控制器首先将地址和数据放置在总线上，然后通过拉低对应芯片的STR来写入数据。

• 这种方法节省了地址线，但仍然需要为每个芯片提供独立的选通线。

• 方法三：使用额外的译码器选择芯片

• 使用一个额外的译码器（如74LS138）来选择激活哪个74LS259芯片的STR引脚。例如，使用更高位的地址线来驱动74LS138，74LS138的输出连接到不同74LS259的STR引脚。

• 这种方法可以实现地址空间更大的I/O扩展，例如，使用6根地址线（3根给74LS259，3根给74LS138）和1根数据线、1根总选通线，就可以控制 23times23=8times8=64 个独立的输出点（理论上）。

5.6 功耗考虑

虽然74LS系列被称为“低功耗肖特基”，但多个74LS259的并联使用以及驱动大量负载时，总功耗依然需要计算。确保电源能够提供足够的电流。

5.7 温度影响

工作温度会影响芯片的性能参数，包括传播延迟、电压阈值等。在极端温度环境下使用时，需要查阅数据手册中的工作温度范围和相应参数变化。

6. 74LS259与其他逻辑芯片的比较

为了更好地理解74LS259的独特之处，将其与一些功能相似或相关的逻辑芯片进行简要比较是有益的。

6.1 与74LS373 (八位透明锁存器) 的比较

• 74LS373： 这是一个八位透明锁存器。它有8个数据输入和8个数据输出。所有8个锁存器共享一个使能（Latch Enable）和一个输出使能（Output Enable）。当使能有效时，所有8个输出都同步跟随输入；当使能无效时，数据被锁存。

• 与74LS259的区别：

• 寻址能力： 74LS373没有寻址能力，它是一次性锁存8位数据。而74LS259可以逐位寻址和锁存。

• I/O数量： 74LS373需要8个数据输入引脚，而74LS259只需要1个数据输入引脚。这使得74LS259在I/O扩展时更加节省引脚。

• 适用场景： 74LS373适用于并行数据总线的锁存，例如将数据总线上的8位数据暂存。74LS259适用于通过少量控制线逐位控制多个独立输出的场景。

6.2 与74LS138 (3-8线译码器) 的比较

• 74LS138： 这是一个标准的3-8线译码器。它将三位二进制输入译码为八个互斥的输出，其中只有一个输出处于有效状态（通常是低电平有效）。它没有锁存功能，输出状态是组合逻辑，实时反映输入。

• 与74LS259的区别：

• 锁存功能： 74LS138没有存储能力，其输出随输入实时变化。74LS259则具有锁存功能，一旦数据写入，即使输入变化，输出也能保持。

• 数据输入： 74LS138没有数据输入引脚D，它只做译码。74LS259有D引脚用于数据输入。

• 应用场景： 74LS138主要用于地址译码、片选信号生成、数据解复用。74LS259则主要用于可寻址的I/O扩展和存储。在某些需要锁存的解复用场景中，74LS259可以替代74LS138并增加锁存功能。

6.3 与微控制器GPIO的比较

• 微控制器GPIO： 现代微控制器通常集成了大量的GPIO引脚，可以直接用于控制外部设备，并且可以通过软件灵活配置输入输出。

• 与74LS259的区别：

• 引脚数量： 当微控制器GPIO数量不足时，74LS259提供了经济高效的扩展方案。

• 速度： 在一些需要极高速实时响应的场景，直接使用微控制器可能存在软件开销和实时性问题，而74LS259的硬件锁存响应更快且确定。

• 资源占用： 使用74LS259可以节省微控制器的CPU时间，因为数据写入是硬件操作，不需要复杂的位操作。

• 功耗： 对于某些超低功耗应用，可能需要评估微控制器GPIO本身的功耗和74LS259的功耗。

7. 历史背景与发展

74LS259作为74系列集成电路的一部分，承载着数字电子技术发展的历史印记。74系列最初由德州仪器（Texas Instruments）于20世纪60年代中期推出，旨在提供一系列标准化的逻辑功能，以简化数字电路设计。最初是TTL技术，后来发展出各种子系列，如LS（Low-power Schottky）、S（Schottky）、HCT（High-speed CMOS, TTL-compatible）等，以适应不同的速度、功耗和兼容性需求。

74LS259这类可寻址锁存器的出现，是随着数字系统复杂度的提升而产生的需求。早期的数字系统往往需要大量分立元件或简单的逻辑门组合来实现复杂功能。集成电路的发展，特别是像74LS259这样高度集成的芯片，大大减少了元件数量，简化了电路设计和布线，提高了系统的可靠性和生产效率。

尽管现代设计越来越多地转向微控制器、FPGA（现场可编程门阵列）和CPLD（复杂可编程逻辑器件），但74LS259这样的经典逻辑芯片在许多应用中依然保持着其价值，尤其是在：

• 教学实验： 作为学习数字逻辑、地址译码和锁存器概念的理想器件。

• 小型控制系统： 对于成本敏感或功耗要求不高的简单I/O扩展任务。

• 遗留系统维护： 在维护和修复老旧设备时，对这些经典芯片的了解至关重要。

• 高速硬件接口： 在一些需要确定性、低延迟硬件响应的场景，独立逻辑芯片仍然具有优势。

可以说，74LS259是数字逻辑设计历史上的一个重要里程碑，它以其巧妙的功能集成，为数字系统设计带来了极大的便利，并在相当长一段时间内成为工程师工具箱中的常备器件。

8. 74LS259的未来展望与替代方案

随着技术的发展，虽然74LS259这样的经典TTL芯片在某些方面面临挑战，但其基本逻辑功能依然是现代数字系统构建的基石。

8.1 替代方案与发展趋势

1. CMOS逻辑芯片： 74HC/HCT系列是与74LS功能兼容的CMOS逻辑芯片。它们具有更低的功耗、更宽的电源电压范围和更高的抗噪声能力。在许多新设计中，74HC259或其等效产品已取代了74LS259。

2. 微控制器集成GPIO： 现代微控制器提供了越来越丰富的GPIO资源，并且通常具有更强大的编程能力和片上外设。对于许多I/O扩展任务，直接使用高性能微控制器可能更具成本效益和灵活性。

3. 串行转并行芯片： 例如，串行输入并行输出的移位寄存器（如74HC595）可以仅通过3根线（数据、时钟、锁存）扩展出8个甚至更多的并行输出。这种方法在I/O资源极度受限且数据传输速率要求不那么严苛的场景中非常流行。

4. FPGA/CPLD： 对于需要高度定制化逻辑、大量I/O和复杂时序控制的应用，FPGA和CPLD提供了终极的灵活性。可以在这些可编程逻辑器件内部实现74LS259的功能，甚至更复杂的逻辑。

5. I2C/SPI接口的I/O扩展器： 许多现代I/O扩展芯片通过I2C或SPI等串行总线与微控制器通信。它们通常集成更多的I/O端口，并具备中断、开漏输出等高级功能，例如PCF8574（I2C I/O扩展器）。

8.2 74LS259的持续价值

尽管有上述替代方案，74LS259及其功能等效产品在特定场景下仍然具有不可替代的价值：

• 简单性与直观性： 对于初学者和简单的逻辑控制任务，74LS259的引脚功能和工作原理非常直观，易于理解和调试。

• 确定性与实时性： 作为纯硬件逻辑，其响应时间是确定的，并且通常比基于软件的I/O操作具有更低的延迟和更高的实时性。在一些对时序有严格要求的工业控制或高速数据处理场景中，纯硬件逻辑仍然是首选。

• 成本效益： 在需要少量I/O扩展且不涉及复杂逻辑时，单个74LS259可能比微控制器或其他复杂芯片更具成本优势。

• 可靠性： 经典逻辑芯片经过长时间的市场验证，具有较高的稳定性和可靠性。

总而言之，74LS259是一款功能强大、应用广泛的经典数字逻辑芯片。深入理解其引脚功能、工作原理和应用场景，对于数字电子工程师而言是必备的知识。尽管技术日新月异，新产品层出不穷，但掌握这些基础元件的特性，能够帮助我们在各种设计挑战中灵活应对，并为更复杂的系统设计打下坚实的基础。通过本文的详细阐述，希望能帮助读者全面、透彻地掌握74LS259的方方面面，为其在实际工程应用中提供有价值的参考。
