引言：数字世界的桥梁——74LS245的重要性

在数字电子技术飞速发展的今天，数据在不同的集成电路和系统模块之间高效、可靠地传输是至关重要的。特别是在微处理器、存储器以及各种外设之间，需要一个强大的“交通枢纽”来协调数据的流动。74LS245，作为一款经典的八路双向总线收发器（Octal Bus Transceiver with 3-State Outputs），正是扮演着这样的关键角色。它在数字系统中被广泛应用于构建数据总线、实现不同逻辑电平或负载能力的器件之间的接口，以及进行数据隔离与缓冲。其强大的驱动能力和灵活的双向传输特性，使其成为工程师工具箱中不可或缺的组成部分。

74LS245属于TTL（Transistor-Transistor Logic，晶体管-晶体管逻辑）家族的LS（Low-power Schottky，低功耗肖特基）系列。LS系列芯片在保证较高工作速度的同时，显著降低了功耗，这使得它们在当时的数字系统中得到了广泛应用。尽管现在CMOS（Complementary Metal-Oxide-Semiconductor，互补金属氧化物半导体）技术占据主导地位，但74LS245及其变种芯片（如74HC245、74HCT245等）仍然在许多现有设计和教学实践中发挥着重要作用，理解其工作原理对于深入学习数字逻辑和接口技术具有基石性的意义。

本文将围绕74LS245的引脚图、各项功能、内部工作原理、典型应用场景以及相关技术参数进行深入剖析，旨在为读者提供一个全面而详尽的认识。我们将从最基本的引脚定义开始，逐步深入到其复杂的逻辑功能，并结合实际应用案例，展现这款芯片在数字系统设计中的独特魅力。

74LS245引脚图详解：每一根引脚的使命

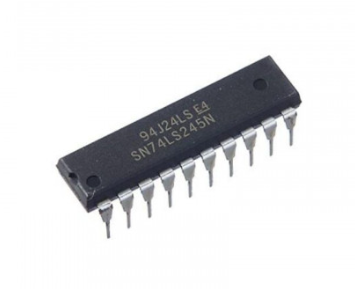

理解集成电路的工作，首先要从其引脚图开始。74LS245通常采用20引脚的DIP（Dual In-line Package，双列直插式封装）或SOP（Small Outline Package，小外形封装）等形式。每个引脚都有其特定的功能和作用，共同构成了74LS245对外接口的完整体系。

1. 74LS245引脚布局概览

                  ┌───┐
            DIR ──┤1  20├─── VCC
            A1  ──┤2  19├─── B1
            A2  ──┤3  18├─── B2
            A3  ──┤4  17├─── B3
            A4  ──┤5  16├─── B4
            A5  ──┤6  15├─── B5
            A6  ──┤7  14├─── B6
            A7  ──┤8  13├─── B7
            A8  ──┤9  12├─── B8
            GND ──┤10 11├─── OE
                  └───┘

引脚说明列表：

• VCC (Pin 20)：电源正极

• 这是74LS245的工作电源输入引脚。对于TTL系列芯片，通常接+5V直流电源。提供芯片正常工作所需的能量。电源的稳定性和纯净度直接影响芯片的性能和可靠性。

• GND (Pin 10)：地

• 电源的负极或参考地。所有逻辑电平的参考点。与VCC共同构成芯片的电源供电回路。

• DIR (Pin 1)：方向控制

• 这是一个非常关键的控制引脚，用于控制数据的传输方向。

• 当DIR为高电平（逻辑1）时，数据从A端口传输到B端口（A → B）。

• 当DIR为低电平（逻辑0）时，数据从B端口传输到A端口（B → A）。

• DIR引脚允许芯片实现双向通信，无需额外的外部逻辑门，极大地简化了电路设计。

• OE (Pin 11)：输出使能

• 这是一个低电平有效（Active Low）的控制引脚，用于控制芯片的输出状态。

• 当OE为低电平（逻辑0）时，芯片的输出（A或B端口，取决于DIR的设置）处于正常工作状态，即输出高电平或低电平。

• 当OE为高电平（逻辑1）时，芯片的所有输出（A和B端口）都处于高阻态（High-Z）。在高阻态下，芯片的输出端表现为开路状态，既不输出高电平也不输出低电平，从而可以有效地将芯片从总线上“断开”，避免与其他器件的输出冲突。这对于多器件共享同一总线的应用至关重要。

• A1-A8 (Pins 2-9)：A侧数据输入/输出

• 这八个引脚构成74LS245的A端口，是双向的数据引脚。

• 当DIR为高电平（A→B）时，A1-A8作为输入引脚接收数据。

• 当DIR为低电平（B→A）时，A1-A8作为输出引脚发送数据。

• 当OE为高电平（高阻态）时，A1-A8也处于高阻态。

• B1-B8 (Pins 12-19)：B侧数据输入/输出

• 这八个引脚构成74LS245的B端口，也是双向的数据引脚。

• 当DIR为高电平（A→B）时，B1-B8作为输出引脚发送数据。

• 当DIR为低电平（B→A）时，B1-B8作为输入引脚接收数据。

• 当OE为高电平（高阻态）时，B1-B8也处于高阻态。

2. 引脚的内部连接与逻辑状态

74LS245内部包含八对独立的缓冲器/收发器，每对对应一个数据位。DIR和OE信号对所有八对收发器进行统一控制。这种设计使得它能够同时处理八位数据，非常适合用于处理字节（Byte）数据。

理解三态输出（Three-State Output）是理解74LS245的关键。除了传统的逻辑高（VOH）和逻辑低（VOL）状态外，三态输出还包括高阻态（High-Z）。在高阻态下，输出引脚与芯片内部电路的连接被切断，使得该引脚既不吸收电流也不输出电流，从而允许其他器件驱动同一条总线而不会发生冲突。这在构建共享总线（Bus-sharing）的系统中是不可或缺的功能，它避免了“总线争用”问题，即多个器件同时向总线输出不同电平而造成的损坏或不确定状态。

74LS245功能与工作原理：数据传输的艺术

74LS245的核心功能是实现八位数据的双向传输和隔离。它的工作原理可以通过DIR和OE两个控制引脚的不同组合来理解。

1. 功能真值表

2. 详细工作模式解析

• 模式一：输出高阻态 (OE = H)

• 当OE引脚为高电平（逻辑1）时，无论DIR引脚处于何种状态（高电平或低电平），74LS245的A和B端口的所有引脚都将进入高阻态。

• 应用场景： 这是非常重要的隔离功能。当芯片不参与总线数据传输时，将其置于高阻态可以有效地将其从总线上“移除”，避免对总线上的信号产生任何影响。例如，在一个微控制器系统中，如果多个外设共享同一组数据总线，那么在某个时刻只有一个外设的收发器被使能（OE为低），其他不工作的收发器都必须处于高阻态，以防止数据冲突。这种隔离能力是74LS245在多设备共享总线架构中广泛应用的关键。它使得总线可以被多个主/从设备分时复用，从而节省了布线和I/O端口。

• 模式二：B到A方向传输 (OE = L, DIR = L)

• 当OE引脚为低电平（逻辑0）且DIR引脚为低电平（逻辑0）时，74LS245被使能，并且数据将从B端口传输到A端口。

• 这意味着B1-B8引脚作为输入，接收来自外部的数据，然后这些数据经过芯片内部的缓冲器处理后，从A1-A8引脚输出。

• 应用场景： 例如，一个微控制器（通过A端口连接）需要从一个外部存储器或传感器（通过B端口连接）读取数据时，就可以设置74LS245为B到A的传输方向。数据从存储器输出到B端口，再由74LS245传输到A端口，最终被微控制器读取。

• 模式三：A到B方向传输 (OE = L, DIR = H)

• 当OE引脚为低电平（逻辑0）且DIR引脚为高电平（逻辑1）时，74LS245被使能，并且数据将从A端口传输到B端口。

• 这意味着A1-A8引脚作为输入，接收来自外部的数据，然后这些数据经过芯片内部的缓冲器处理后，从B1-B8引脚输出。

• 应用场景： 当微控制器（通过A端口连接）需要向外部存储器或外设（通过B端口连接）写入数据时，就可以设置74LS245为A到B的传输方向。微控制器将数据输出到A端口，经74LS245传输到B端口，最终被外部设备接收。

3. 内部逻辑门与缓冲器

74LS245内部的每一路数据通道都包含了一系列与门、非门和三态缓冲器。这些逻辑门的巧妙组合实现了DIR和OE信号对数据流向和输出状态的控制。

• 方向控制逻辑： DIR引脚通常通过控制多路选择器（Multiplexer）或使能不同方向的缓冲器来实现数据流向的选择。当DIR为高时，使能A到B的通路；当DIR为低时，使能B到A的通路。

• 三态缓冲器： 这是74LS245能够实现高阻态的关键组件。三态缓冲器除了正常的逻辑0和逻辑1输出外，还有一个使能输入。当使能输入有效时，缓冲器正常工作；当使能输入无效时，缓冲器进入高阻态。OE引脚正是通过控制这些三态缓冲器的使能端来实现整体输出的使能或禁用。

• 输入缓冲： 为了确保输入信号的完整性，并提供必要的隔离，74LS245的每个输入端都包含输入缓冲电路。这有助于提高输入阻抗，减少对信号源的负载效应，并提高抗噪声能力。

• 输出驱动： 作为总线收发器，74LS245具有较强的输出驱动能力，能够驱动较重的负载或较长的传输线，确保信号在总线上的稳定传输。LS系列芯片的输出通常采用图腾柱（Totem-Pole）结构，能够提供良好的拉电流和灌电流能力。

74LS245的典型应用场景：无处不在的总线接口

74LS245凭借其灵活的双向传输和三态输出特性，在数字系统中有着极其广泛的应用。以下列举几个典型的应用场景：

1. 微处理器数据总线扩展与隔离

在微处理器系统中，CPU的数据总线通常需要连接多个外设，如RAM、ROM、I/O端口等。为了避免总线负载过重、信号衰减，以及在多设备共享总线时的数据冲突，74LS245被广泛用作总线缓冲器和收发器。

• 应用方式： 74LS245的一侧（例如A端口）连接到微处理器的数据总线，另一侧（B端口）连接到外设的数据线。

• 控制： 微处理器通过控制74LS245的DIR引脚来决定是向外设写入数据（A→B）还是从外设读取数据（B→A）。当微处理器不需要与该特定外设通信时，它会将该74LS245的OE引脚置高，使其进入高阻态，从而断开与总线的连接，允许其他外设使用总线。

• 优势： 提供了总线驱动能力，解决了总线带载能力不足的问题；通过三态输出实现了总线共享，简化了多设备连接；提供了微处理器与外设之间的电气隔离，保护了敏感的微处理器端口。

2. 逻辑电平转换与阻抗匹配

尽管74LS245是TTL器件，但在一些混合系统中，可能需要连接不同逻辑电平标准的器件。虽然它本身不直接进行电压转换，但作为缓冲器，它可以帮助匹配不同驱动能力或输入阻抗的器件。例如，如果某个器件的输出驱动能力较弱，而需要驱动的负载较重，74LS245可以提供增强的驱动能力。

3. 数据缓冲与锁存

虽然74LS245本身不是锁存器，但它可以与其他器件（如74LS373锁存器）配合使用，实现数据的缓冲和锁存功能。在一些实时性要求不高的应用中，或是在总线速度与外设速度不匹配的情况下，74LS245可以作为临时缓冲，确保数据完整性。

4. I/O口扩展

当微控制器或专用芯片的I/O端口数量不足时，74LS245可以配合其他逻辑门或译码器，实现I/O口的扩展。通过控制74LS245的方向和使能，可以在一个较少的物理端口上实现更多的数据线连接。

5. 专用通信接口

在一些并行通信协议中，74LS245被用于构建数据通道。例如，在早期的打印机接口（如并行端口）或某些传感器阵列接口中，它都可能被用来协调数据的双向流动。

6. 测试与调试工具

在数字电路的测试和调试过程中，74LS245也可以作为一个方便的工具，用于隔离电路的某个部分，或者模拟数据传输，以帮助工程师定位问题。例如，可以将74LS245插入到总线中，通过控制其使能和方向来观察特定信号的传输情况。

74LS245的关键技术参数与考虑事项

了解74LS245的技术参数对于正确设计和使用电路至关重要。这些参数通常在芯片的数据手册（Datasheet）中详细列出。

1. 电源电压 (VCC)

• 典型值： +5V。

• 工作范围： 通常为4.75V到5.25V。超出此范围可能导致芯片工作不稳定或损坏。

2. 输入/输出高低电平

• 输入高电平 (VIH)： 最小2V。低于此值可能不被识别为高电平。

• 输入低电平 (VIL)： 最大0.8V。高于此值可能不被识别为低电平。

• 输出高电平 (VOH)： 最小2.7V (在指定负载电流下)。这是芯片输出高电平时的保证电压。

• 输出低电平 (VOL)： 最大0.5V (在指定负载电流下)。这是芯片输出低电平时的保证电压。

• 注意： 这些电平是TTL逻辑的标准电平。当与CMOS器件接口时，可能需要考虑电平兼容性问题（例如，CMOS的VIL通常更高，VOH通常更接近VCC）。

3. 输入/输出电流

• 输入高电平电流 (IIH)： 20uA (最大)。芯片输入高电平时从输入端吸取的电流。

• 输入低电平电流 (IIL)： -0.4mA (最大)。芯片输入低电平时灌入到输入端的电流。

• 输出高电平电流 (IOH)： -15mA (最大)。芯片输出高电平时可以提供的拉电流。

• 输出低电平电流 (IOL)： 24mA (最大)。芯片输出低电平时可以吸收的灌电流。

• 重要性： 这些电流参数决定了74LS245能够驱动多大的负载，以及外部电路需要为它提供多大的驱动能力。如果负载电流超出芯片的额定值，可能导致输出电压偏离正常范围，甚至损坏芯片。

4. 传输延迟 (Propagation Delay)

• 这是信号从输入端到输出端所需的时间。对于74LS245，通常有：

• tPLH (低到高延迟)： 信号从输入低电平变为高电平，输出从低电平变为高电平所需的时间。

• tPHL (高到低延迟)： 信号从输入高电平变为低电平，输出从高电平变为低电平所需的时间。

• tPZH (高阻到高电平延迟)

• tPZL (高阻到低电平延迟)

• tPHZ (高电平到高阻延迟)

• tPLZ (低电平到高阻延迟)

• 典型值： 对于LS系列，通常在10-20ns的范围内。这决定了芯片能够支持的最大工作频率。在高速系统中，这些延迟可能成为系统性能的瓶颈，需要选择更快的芯片系列（如74F245，74ALS245或CMOS的74HC245）。

5. 功耗

• 74LS245的功耗相对较低，这也是LS系列的一大特点。具体功耗取决于工作电压、频率和负载情况。

6. 封装形式

• DIP-20：最常见的直插封装，易于面包板和万用板实验。

• SOP-20 / SOIC-20：表面贴装封装，适用于小型化和自动化生产。

• SSOP-20 / TSSOP-20：更小型的表面贴装封装。

74LS245的选型与替代：新旧技术的融合

随着半导体技术的发展，除了经典的74LS245，市场上还出现了许多功能相似但技术特性不同的替代品。

1. CMOS系列替代品

• 74HC245： 高速CMOS系列。与LS系列相比，HC系列具有更低的功耗、更宽的工作电压范围（通常2V-6V），但速度可能略慢于LS。它具有与TTL兼容的输入电平，但输出电平更接近电源轨（Rail-to-Rail），因此与CMOS器件接口更佳。

• 74HCT245： 高速CMOS系列，但其输入电平与TTL兼容，而输出电平为CMOS电平。这使得它非常适合在TTL和CMOS混合系统中进行电平转换。

• 74LVC245： 低电压CMOS系列。专为现代低电压（如1.8V、2.5V、3.3V）系统设计，具有极低的功耗和极快的速度。

• 74LVCH245： 具有总线保持（Bus-hold）功能的低电压CMOS系列，可防止未连接的输入浮空。

2. 其他TTL系列

• 74F245： 快速TTL系列，速度比LS系列快很多，但功耗也相对较高。

• 74ALS245： 先进低功耗肖特基TTL系列，在速度和功耗之间取得了更好的平衡，通常比LS系列更快且功耗更低。

3. 选型建议

在选择245系列芯片时，需要考虑以下因素：

• 系统电源电压： 决定了选择低电压CMOS、标准CMOS还是TTL。

• 工作速度要求： 决定了选择LS、ALS、F、HC、LVC等哪个系列。

• 功耗预算： 对于便携式或电池供电系统，CMOS系列通常是更好的选择。

• 电平兼容性： 系统中连接的器件是TTL电平还是CMOS电平，决定了是否需要HCT系列。

• 驱动能力： 根据需要驱动的负载电流大小选择。

对于新设计，通常推荐使用更现代的CMOS系列（如74HC245或74LVC245），因为它们通常具有更低的功耗、更宽的电压范围和更好的抗噪声性能。然而，在维护旧系统或特定教育场景中，74LS245仍然具有其价值。

74LS245的实际应用注意事项与设计技巧

虽然74LS245功能强大，但在实际应用中仍需注意一些细节，以确保电路的稳定性和可靠性。

1. 电源去耦

• 重要性： 任何数字IC的电源引脚（VCC）和地引脚（GND）之间都应放置一个或多个去耦电容。对于74LS245，通常在靠近芯片电源引脚的地方并联一个0.1uF的陶瓷电容。

• 作用： 去耦电容能够有效地滤除电源上的高频噪声，并在芯片快速开关时提供瞬时电流，防止电源电压波动，从而提高芯片工作的稳定性，减少误触发和数据错误。

2. 未使用引脚的处理

• TTL输入： 对于未使用的TTL输入引脚，不应使其浮空。浮空输入容易受到噪声干扰，并可能导致输入电平处于不确定状态，从而增加功耗或引起误操作。

• 处理方法： 建议将其连接到VCC（通过一个1kΩ到10kΩ的限流电阻，以防止意外短路）或GND。对于74LS245的DIR和OE控制引脚，如果功能固定，应将其明确连接到高电平或低电平。如果浮空，它们可能会被解释为高电平或低电平，从而导致不可预测的行为。

3. 总线终端电阻

• 在高速数据传输或长总线上，为了减少信号反射和提高信号完整性，可能需要使用总线终端电阻。这些电阻通常连接在总线的两端。

• 对于TTL总线，常见的终端方式包括串联终端或并联终端（如拉高电阻）。具体数值和类型取决于总线的特性阻抗和传输速度。

4. 驱动能力与扇出

• 扇出（Fan-out）： 指一个逻辑门能够驱动的同类型门的最大数量。74LS245具有较强的驱动能力，这意味着它可以驱动较多的标准TTL负载。在使用时，应确保被驱动器件的输入电流需求不超过74LS245的输出驱动能力。

• 负载效应： 当74LS245驱动的负载过多或负载电容过大时，会导致输出信号的上升和下降时间增加，从而降低系统的工作速度，甚至可能导致信号失真。

5. 噪声与抗干扰

• 布局布线： 合理的PCB布局布线对于减少噪声和提高抗干扰能力至关重要。例如，电源线和地线应尽可能粗短，数据线应避免交叉，高速信号线应有良好的地平面参考。

• 共模噪声： 在长距离传输中，可能会受到共模噪声的影响。差分信号传输是解决这个问题的一种方法，但74LS245是单端收发器，需要配合其他电路实现。

6. 热效应

• 集成电路在工作时会产生热量。虽然74LS245功耗不高，但在高温环境下或驱动重负载时，仍需考虑散热问题。过高的温度会影响芯片的性能和寿命。

7. ESD防护

• 静电放电（ESD）是集成电路的常见杀手。在操作和安装74LS245等IC时，应采取适当的ESD防护措施，如佩戴防静电手环、使用防静电工作台等。

总结：74LS245——数字逻辑世界的经典基石

74LS245作为一款八路双向总线收发器，以其独特的三态输出功能和灵活的双向传输控制，在数字电子领域扮演了至关重要的角色。它不仅是构建高效数据总线、实现多设备共享总线的核心组件，也是理解数字逻辑和接口技术的经典范例。

从其简洁而功能强大的引脚定义，到其内部复杂的逻辑实现，74LS245完美地诠释了如何用有限的资源实现复杂的数据管理。无论是早期微处理器系统的数据扩展，还是现代数字电路中的缓冲与隔离，74LS245及其CMOS变种都持续发挥着它们的作用。

尽管半导体技术日新月异，新的总线标准和高速接口层出不穷，但74LS245所代表的设计思想——即通过控制信号实现数据流向的选择和电气隔离——依然是数字系统设计中永恒的原则。掌握74LS245的工作原理，不仅能够帮助工程师解决实际电路设计中的问题，更是为深入学习更复杂的数字通信协议和接口技术奠定了坚实的基础。

在教学实践中，74LS245也常常作为数字逻辑实验的重点器件，帮助学生直观地理解三态门、双向传输以及总线概念。它的广泛应用和经典地位，使其成为数字电子学习者和实践者不可绕过的重要芯片。

通过对74LS245引脚图的详细解析，功能与工作原理的深入探讨，以及在各种应用场景下的具体分析，我们希望能帮助读者全面、深入地理解这款“数字世界的桥梁”，并在未来的设计和学习中，能够更加得心应手地运用它，乃至更先进的逻辑器件，去构建出更加强大、高效的数字系统。
