74LS247 BCD-七段译码器：原理、应用与深度解析

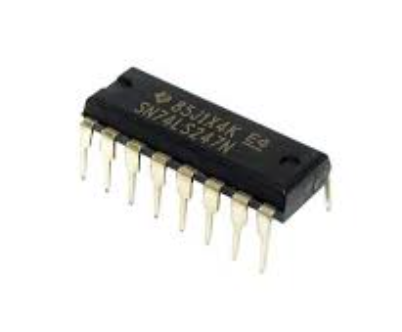

　　74LS247是一款在数字电路领域广泛应用的集成电路，它属于TTL（晶体管-晶体管逻辑）家族的低功耗肖特基（Low-power Schottky）系列。其主要功能是将输入的BCD（二进制编码的十进制）代码转换为七段数码管能够显示的信号，从而驱动七段数码管显示相应的十进制数字。尽管现代显示技术日新月异，但74LS247及其类似的译码驱动芯片在许多传统和教学应用中依然扮演着不可或缺的角色，其简洁高效的设计理念为理解数字逻辑和显示技术提供了极佳的范例。

　　第一章：74LS247的起源与数字显示技术的发展

　　1.1 数字显示的演进：从机械到电子

　　人类对数字信息的显示需求伴随着文明的发展而不断演进。早期，数字显示依赖于机械装置，如算盘、机械计算器上的齿轮和刻度盘，它们通过物理运动来呈现数值。然而，这些机械系统往往体积庞大、响应缓慢，且维护成本高昂。随着电子技术在20世纪的飞速发展，特别是半导体器件的发明，数字显示技术迎来了革命性的变革。

　　最初的电子数字显示器主要采用气体放电管，如辉光管（Nixie Tube）。辉光管通过在真空玻璃管内填充惰性气体，并在不同形状的阴极上施加高压，使其发出橙红色的辉光来显示数字。辉光管虽然具有独特的复古美感，但其高电压需求、脆弱的结构和相对较高的成本限制了其大规模应用。

　　20世纪70年代，LED（发光二极管）技术的成熟为数字显示带来了新的突破。LED是一种半导体器件，当电流流过时能够发出可见光。通过将多个LED按照特定排列组合，可以形成各种显示单元。其中，七段数码管是最具代表性的一种。七段数码管由七个独立的LED段（通常用字母a、b、c、d、e、f、g表示，外加一个小数点dp）组成，通过控制不同LED段的亮灭组合，可以显示0到9的数字以及一些字母符号。LED数码管具有低电压驱动、高亮度、长寿命、体积小巧和坚固耐用等优点，迅速取代了辉光管，成为数字显示的主流。

　　1.2 译码器的诞生：连接逻辑与显示

　　七段数码管的出现解决了显示元件的问题，但如何将数字逻辑电路中处理的二进制信息转换为七段数码管能够识别的驱动信号，成为了一个新的挑战。直接用开关或独立的逻辑门来控制七个LED段的亮灭，对于每个数字都需要一套复杂的逻辑组合，这在电路设计和布线上会变得异常繁琐。

　　为了解决这个问题，译码器应运而生。译码器是一种组合逻辑电路，它能够将n位二进制输入代码转换为2n个或更少的输出信号，其中每个输出信号对应于一个特定的输入代码。对于七段数码管而言，我们需要一个特殊的译码器，它能将四位的BCD码（例如0000代表数字0，0001代表数字1，以此类推）转换为七个独立的输出信号，分别用于驱动七段数码管的a、b、c、d、e、f、g段。

　　74LS247正是为满足这一需求而设计的集成电路。它集成了复杂的译码逻辑，使得数字系统设计师可以方便地将二进制数据“翻译”成人类可读的数字形式，极大地简化了电路设计，提高了系统的集成度和可靠性。74LS247的问世，标志着数字显示技术进入了一个标准化、模块化的新阶段。

　　第二章：74LS247引脚图与功能详解

　　2.1 74LS247的引脚排列

　　74LS247通常采用16引脚的双列直插式封装（DIP-16）。理解每个引脚的功能是正确使用芯片的关键。下面是74LS247的典型引脚排列图（以芯片顶视图，缺口或圆点为引脚1标志为例）：

　　引脚功能说明：

　　VCC (Pin 16)： 电源正极输入端。74LS247的典型工作电压为+5V。

　　GND (Pin 8)： 地线，电源负极。

　　A, B, C, D (Pin 4, 5, 6, 7)： BCD码输入端。A为最低有效位（LSB），D为最高有效位（MSB）。这些引脚接收来自微控制器、计数器或其他数字逻辑电路的四位二进制编码的十进制数据。

　　a, b, c, d, e, f, g (Pin 13, 12, 11, 10, 9, 15, 14)： 七段输出端。这些输出端连接到七段数码管的相应段。74LS247是共阴极数码管驱动器，这意味着当某个段需要点亮时，对应的输出引脚会输出低电平（即0V），提供电流通路，使LED发光。因此，使用74LS247时，七段数码管的公共端（共阴极）需要连接到地。

　　LT (Lamp Test) / 灯测试 (Pin 3)： 低电平有效输入端。当此引脚为低电平（L）时，无论BCD输入是什么，所有七段输出（a-g）都将被强制为低电平，从而点亮七段数码管的所有段，用于测试数码管的完整性或检查所有段是否正常工作。这是一个非常有用的功能，可以快速诊断数码管是否存在损坏的段。当LT为高电平（H）时，此功能被禁用，译码器正常工作。

　　RBI (Ripple Blanking Input) / 纹波消隐输入 (Pin 2)： 低电平有效输入端。这个引脚通常与74LS247的BI/RBO引脚（或下一个译码器的RBI引脚）串联使用，用于实现多位数字显示时的前导零消隐。当RBI为低电平（L）且BCD输入为0000（数字0）时，所有七段输出（a-g）将被强制为高电平，从而熄灭数码管，实现数字0的消隐。如果BCD输入不是0000，或者RBI为高电平（H），则RBI功能被禁用，译码器正常工作。

　　BI/RBO (Blanking Input / Ripple Blanking Output) / 消隐输入/纹波消隐输出 (Pin 1)：

　　作为BI (Blanking Input) / 消隐输入： 当此引脚为低电平（L）时，无论BCD输入和RBI状态如何，所有七段输出（a-g）都将被强制为高电平，从而熄灭数码管。这通常用于动态扫描显示中的位选通，或者在特定条件下强制关闭显示。

　　作为RBO (Ripple Blanking Output) / 纹波消隐输出： 当BI/RBO引脚为高电平（H）时，此引脚作为纹波消隐输出。它在以下两种情况下输出低电平（L）：

　　当BCD输入为0000（数字0）且RBI为低电平（L）时（即当前位被消隐）。

　　当LT为低电平（L）时（即灯测试模式）。在其他所有情况下，RBO输出高电平（H）。这个RBO输出通常连接到下一个更高位的译码器的RBI输入，以实现多位显示的前导零消隐。例如，如果显示“007”，我们通常希望显示为“7”而不是“007”，RBO/RBI机制可以自动隐藏不必要的前导零。

　　2.2 74LS247的逻辑功能表

　　为了更清晰地理解74LS247的工作原理，我们可以通过其逻辑功能表来展示在不同输入组合下，各输出引脚的状态。

　　表1：74LS247功能表

　　注：

　　L：低电平

　　H：高电平

　　X：任意电平（不关心）

　　七段输出中的“L”表示该段点亮，“H”表示该段熄灭，因为74LS247是共阴极驱动器。

　　“非法BCD输入”指的是输入DCBA超出了0000到1001（即十进制0到9）的范围。对于这些非法输入，74LS247的输出将使数码管显示为空白。

　　2.2.1 BCD码与七段显示编码

　　理解74LS247的功能，核心在于理解BCD码和七段显示编码之间的转换。

　　BCD码 (Binary-Coded Decimal) 是一种用四位二进制数来表示一位十进制数的编码方式。例如：

　　十进制 0 rightarrow BCD 0000

　　十进制 1 rightarrow BCD 0001

　　十进制 9 rightarrow BCD 1001

　　这种编码方式便于与十进制数字直接对应，简化了十进制数的处理，尤其是在涉及到显示或人机交互的场景。

　　七段显示编码 则是指为了显示某个数字，七段数码管中哪些段需要点亮。以共阴极数码管为例，点亮某段需要将对应引脚置为低电平。例如：

　　显示数字 0：需要点亮a, b, c, d, e, f段，g段熄灭。对应的输出状态是：a=L, b=L, c=L, d=L, e=L, f=L, g=H。

　　显示数字 1：需要点亮b, c段，其他段熄灭。对应的输出状态是：a=H, b=L, c=L, d=H, e=H, f=H, g=H。

　　显示数字 8：需要点亮所有段。对应的输出状态是：a=L, b=L, c=L, d=L, e=L, f=L, g=L。

　　74LS247内部的组合逻辑电路正是实现了从BCD码到这种七段显示编码的自动转换，省去了设计师手动设计复杂逻辑门的繁琐工作。

　　2.2.2 控制引脚的深度解读

　　LT (Lamp Test) / 灯测试 LT引脚的功能非常直观，它提供了一种快速检测七段数码管所有段是否正常工作的手段。在系统上电自检或调试过程中，将LT引脚拉低，可以迅速判断数码管是否存在“死”段。这种全亮模式在视觉上很容易发现任何故障的LED段。在正常工作模式下，LT引脚必须保持高电平。

　　RBI (Ripple Blanking Input) / 纹波消隐输入 RBI引脚主要用于多位数字显示中的前导零消隐（Leading Zero Blanking）。考虑一个四位数字显示，如果当前的数字是“0012”，我们通常希望它显示为“12”，而不是带有两个前导零。RBI和RBO的级联使用正是为了实现这个功能。

　　其工作原理是：最高位的译码器（最左边的数字）的RBI引脚连接到高电平，使其正常工作。如果最高位译码器的输入是“0”并且其RBI是高电平，它会显示“0”。但是，如果我们需要消隐这个前导零，就需要将它的RBI拉低。

　　在级联应用中，一个译码器的RBO输出连接到下一个（较低位）译码器的RBI输入。当一个译码器输入为0且其RBI为低电平时（即自身被消隐），其RBO会输出低电平，这将使得下一个译码器（如果它的输入也是0）的RBI也变为低电平，从而也消隐掉该位的0。这个过程会像波纹一样传递下去，直到遇到一个非零的数字，或者遇到最低位的数字。

　　例如，显示“007”：

　　千位（最左边）：输入0。如果其RBI为低电平，它将消隐。其RBO输出低电平。

　　百位：输入0。其RBI接收到千位RBO的低电平。由于其输入也是0，它也将消隐。其RBO输出低电平。

　　十位：输入0。其RBI接收到百位RBO的低电平。由于其输入也是0，它也将消隐。其RBO输出低电平。

　　个位：输入7。其RBI接收到十位RBO的低电平。但由于其输入不是0，它将正常显示“7”。其RBO输出高电平。

　　最终，只有“7”会被显示出来，实现了“007”到“7”的转换。

　　BI/RBO (Blanking Input / Ripple Blanking Output) / 消隐输入/纹波消隐输出 这是一个双功能引脚，它的行为取决于其输入电平。

　　作为BI（低电平有效）：当BI/RBO引脚被外部强制拉低时，它作为强制消隐输入。无论BCD输入或RBI状态如何，所有七段输出都会被强制为高电平，使数码管熄灭。这个功能在动态扫描显示中非常有用，可以作为位选通信号的一部分，控制特定时刻哪个数码管被点亮。例如，在分时复用的多位显示系统中，BI引脚可以用来控制当前正在驱动的数码管，而其他数码管则被消隐。

　　作为RBO（高电平有效，输出模式）：当BI/RBO引脚处于高电平时，它作为纹波消隐输出。如前所述，它会根据自身是否被消隐以及是否处于灯测试模式来输出低电平或高电平，进而控制下一个译码器的RBI引脚，从而实现前导零消隐的级联功能。

　　正确配置和使用这三个控制引脚对于实现复杂而高效的数字显示系统至关重要。

　　第三章：74LS247的应用电路与设计考量

　　3.1 基本连接电路

　　将74LS247与共阴极七段数码管连接是其最常见的应用。以下是一个基本连接示例：

　　电路图要素：

　　电源： VCC (+5V) 和 GND。

　　BCD输入： 从数字逻辑电路（如计数器、微控制器端口）连接到A、B、C、D引脚。

　　控制输入： LT、RBI、BI/RBO。在大多数简单应用中，如果不需要灯测试、前导零消隐或强制消隐，可以将LT、RBI连接到VCC（高电平），BI/RBO也连接到VCC（使其作为RBO功能，但由于没有级联，其输出不影响其他电路）。

　　限流电阻： 每个七段输出（a-g）都必须串联一个限流电阻，然后再连接到七段数码管的相应段。这是因为LED是电流驱动器件，如果没有限流电阻，过大的电流会烧毁LED。电阻值通常根据LED的正向电压和期望的工作电流来计算。对于典型的七段数码管，常用的限流电阻值在150欧姆到330欧姆之间。

　　限流电阻的计算： 假设七段数码管的LED正向电压 (V_F) 为2V，期望通过每个段的电流 (I_F) 为10mA（0.01A），74LS247的输出低电平电压 (V_OL) 约为0.2V。电源电压 (V_CC) 为5V。

　　则限流电阻 (R) 的计算公式为： R=fracV_CC−V_OL−V_FI_F

　　代入数值： R=frac5V−0.2V−2V0.01A=frac2.8V0.01A=280Omega

　　因此，可以使用接近280欧姆的标准电阻，例如270欧姆或330欧姆。每个LED段都需要独立的限流电阻。

　　3.2 多位数字显示

　　当需要显示多位数字时，例如一个时钟或计数器，可以采用两种主要方法：静态显示和动态扫描显示。

　　3.2.1 静态显示（Static Display）

　　静态显示意味着每个数字位都配备一套独立的74LS247译码器和七段数码管。每一位的数据都是持续驱动的，因此显示稳定，亮度均匀。

　　优点：

　　电路结构相对简单直观。

　　显示亮度高且稳定，无闪烁感。

　　无需复杂的时序控制。

　　缺点：

　　对于多位显示，需要更多的74LS247芯片和更多的I/O引脚来驱动。例如，四位显示需要四片74LS247，共32个输出（如果考虑小数点，则更多），以及16个BCD输入。

　　功耗较高，因为所有LED段都是持续点亮的。

　　布线复杂，占用更多的PCB空间。

　　应用场景： 适用于位数较少、对亮度要求高、功耗不敏感或I/O资源充足的场合。前导零消隐可以通过级联RBI/RBO引脚实现。

　　3.2.2 动态扫描显示（Dynamic Scanning Display）

　　动态扫描显示（也称作时分复用显示）是多位七段数码管显示中最常用的方法。它利用人眼视觉暂留的特性，通过快速地轮流点亮不同位的数码管，使得看起来所有位都在同时显示。

　　工作原理：

　　数据复用： 所有的七段数码管共享同一组七段数据线（a-g）。

　　位选通： 每位七段数码管的公共端（共阴极）通过一个开关（如PNP晶体管）连接到地。这些开关由微控制器或其他逻辑电路控制。

　　时序控制： 微控制器以极快的速度（通常在几毫秒一级）循环执行以下步骤：

　　将第一位要显示的数据（BCD码）送到74LS247的输入端。

　　通过打开对应的位选通开关，使第一位七段数码管的公共端接地，从而点亮该位。

　　在短暂的延迟后，关闭第一位的位选通开关。

　　重复上述步骤，依次对第二位、第三位……进行操作。

　　由于扫描速度足够快，人眼无法分辨出数码管是逐个点亮的，而是感觉所有位都在同时发光。

　　优点：

　　节省I/O资源： 极大地减少了所需的I/O引脚数量。例如，四位动态扫描显示只需要4个位选通控制线和4个BCD数据输入（总共8个I/O引脚，如果使用微控制器，BCD输入通常是共享的4个引脚）。而静态显示需要16个BCD输入和28个七段输出。

　　降低成本： 减少了所需的译码芯片数量（只需一个74LS247即可）。

　　降低功耗： 在任意时刻，只有一个或少数几个数码管被点亮，平均功耗较低。

　　缺点：

　　亮度略有下降： 由于每个数码管只有一部分时间是点亮的，所以其平均亮度会略低于静态显示。

　　需要时序控制： 微控制器或复杂的时序逻辑是必需的。

　　可能出现闪烁： 如果扫描频率不够高，可能会观察到闪烁现象。

　　74LS247在动态扫描中的应用： 在动态扫描中，通常只需要一个74LS247来译码BCD数据。其BCD输入（A、B、C、D）连接到微控制器的4个数据输出引脚。74LS247的七段输出（a-g）则直接连接到所有数码管的对应段。而每个数码管的公共阴极则通过PNP晶体管（或达林顿管阵列如ULN2003）连接到微控制器的独立控制引脚，作为位选通信号。74LS247的BI/RBO引脚可以作为总的消隐控制，在切换显示内容时短暂消隐，以避免重影或鬼影。前导零消隐在动态扫描中通常由微控制器软件实现，通过判断当前位是否为前导零并控制其位选通来决定是否显示。

　　3.3 连接注意事项

　　电源去耦： 在VCC和GND引脚附近放置一个0.1$mu$F的陶瓷电容，用于电源去耦，滤除高频噪声，确保芯片稳定工作。

　　输入浮空问题： TTL芯片的输入引脚不能浮空。如果某个输入引脚不使用，应该将其连接到VCC（高电平）或GND（低电平），具体取决于其功能和所需的默认状态。例如，如果不需要灯测试和前导零消隐，LT和RBI应接高电平。如果不需要强制消隐，BI/RBO也应接高电平。

　　输出电流限制： 74LS247的每个输出引脚能够提供大约4mA的灌电流（sink current）。对于大多数标准七段数码管，这已经足够驱动单个LED段。但是，在选择数码管时，应确保其工作电流不超过芯片的输出能力。如果需要更高的亮度或驱动更大的LED，可能需要外部驱动电路（如ULN2003达林顿管阵列）。

　　共阴极数码管： 务必使用共阴极七段数码管。如果使用共阳极数码管，则需要使用不同的译码驱动器，例如74LS47。74LS47是共阳极驱动器，其输出是高电平有效。

　　ESD保护： 在进行电路连接和操作时，注意静电放电（ESD）保护，以避免损坏芯片。

　　第四章：74LS247的内部逻辑与替代方案

　　4.1 74LS247的内部逻辑结构（简化）

　　尽管无法在没有芯片内部详细资料的情况下画出精确的门级电路图，但我们可以理解74LS247的内部逻辑是如何将BCD输入转换为七段输出的。它本质上是一个复杂的组合逻辑电路，由一系列与门、或门、非门等基本逻辑门构成。

　　对于每个七段输出（a到g），都有一个独立的逻辑函数，这个函数以BCD输入（A, B, C, D）以及控制输入（LT, RBI, BI/RBO）为变量。例如，为了点亮a段，当输入是0、2、3、5、6、7、8、9时a段应该亮。这可以写成一个布尔表达式，然后通过卡诺图或布尔代数简化，最终实现为一个多级与或非门电路。

　　以a段为例，在正常工作模式下（LT=H, RBI=H, BI/RBO=H），a段亮（输出L）的条件可以简化为： a_out=overlineDcdotoverlineCcdotoverlineBcdotA+DcdotCcdotoverlineBcdotoverlineA+ldots （这只是一个示意，实际表达式会更复杂，包含所有需要点亮a段的BCD组合，并取反输出）

　　内部的电路还必须包含对LT、RBI和BI/RBO引脚的控制逻辑。例如，LT为低时，无论输入如何，所有七段输出都被强制为低电平。BI/RBO为低时，所有七段输出都被强制为高电平。RBI和RBO的逻辑则更复杂，涉及到对BCD输入为0000时的特殊处理以及级联特性。

　　这些复杂的逻辑门在芯片内部被高效地集成在一起，形成了一个功能单一但非常实用的译码驱动器。

　　4.2 TTL逻辑家族与LS系列

　　74LS247属于**TTL（Transistor-Transistor Logic）**家族。TTL是早期最广泛使用的数字集成电路家族之一，其核心逻辑门使用双极型晶体管作为开关元件。

　　**LS系列（Low-power Schottky）**是TTL家族的一个子系列，它在标准TTL的基础上引入了肖特基二极管。肖特基二极管具有较小的正向压降和较快的开关速度，通过与晶体管结合，可以有效减小晶体管的饱和深度，从而加快开关速度并降低功耗。

　　LS系列的主要特点：

　　相对较低的功耗： 相较于标准TTL，LS系列在速度提升的同时，功耗有所降低。

　　较高的速度： 比标准TTL更快。

　　良好的抗噪声能力： 具有较高的噪声容限。

　　兼容性： 与其他TTL系列器件具有良好的兼容性。

　　尽管现代数字电路设计更多地转向CMOS（互补金属氧化物半导体）技术，因为它具有更低的功耗、更高的集成度和更宽的电源电压范围，但在许多老式设备、教学实验和特定应用中，TTL和LS系列器件仍然随处可见，了解它们的工作原理和特性仍然是数字电路学习的重要组成部分。

　　4.3 74LS247的替代方案与现代解决方案

　　随着技术的发展，出现了许多可以替代或功能超越74LS247的方案。

　　4.3.1 其他专用译码驱动芯片

　　74LS47： 这是74LS247的共阳极版本。功能上与74LS247非常相似，但输出逻辑是高电平有效（当段点亮时输出高电平），因此它用于驱动共阳极七段数码管。

　　CD4511B： 这是一款CMOS工艺的BCD-七段译码锁存/驱动器。与TTL系列相比，CD4511B具有更低的功耗和更宽的电源电压范围（通常3V至18V）。它还集成了锁存功能，可以在输入数据变化时保持显示不变，直到新的数据被载入。它也可以驱动共阴极数码管。

　　MAX7219/MAX7221： 这些是专门用于驱动8位七段数码管或64个LED的串行接口LED显示驱动器。它们通过SPI或其他串行接口与微控制器通信，极大地减少了I/O引脚的使用。这些芯片通常集成了BCD译码、多路复用（动态扫描）、段电流调节和亮度控制等功能，是现代多位LED显示的首选。

　　4.3.2 微控制器（Microcontroller）

　　在现代设计中，微控制器是实现数字显示最灵活和强大的方式。一个单片机（如Arduino、STM32、ESP32等）可以直接通过其通用I/O（GPIO）端口驱动七段数码管，并内置了BCD译码、多位扫描、小数点控制、甚至更复杂的显示模式（如字母、特殊符号）的软件逻辑。

　　使用微控制器驱动七段数码管的优势：

　　灵活性高： 软件控制一切，可以轻松修改显示内容、扫描模式、亮度等。

　　节省硬件： 通常不需要额外的译码芯片，直接使用微控制器的I/O口（仍需限流电阻）。

　　功能集成： 微控制器可以同时处理其他任务，如传感器数据采集、通信等。

　　高级显示： 可以实现滚动显示、闪烁、动画等复杂效果。

　　缺点：

　　编程复杂性： 需要编写和调试软件代码。

　　学习曲线： 对于初学者来说，可能需要学习微控制器编程。

　　对于简单的单个数码管显示，使用74LS247可能更直接和成本更低。但对于多位显示、复杂功能或需要与外部世界交互的系统，微控制器无疑是更优的选择。

　　4.3.3 FPGA/CPLD（可编程逻辑器件）

　　对于需要高度并行处理、极高速度或定制逻辑的复杂显示系统，FPGA（现场可编程门阵列）或CPLD（复杂可编程逻辑器件）提供了终极的灵活性。设计师可以在硬件描述语言（如VHDL或Verilog）中实现自定义的BCD译码器、显示控制器、时序生成器，甚至集成处理器核心。这使得设计师能够完全控制显示行为，并创建高度优化的专用硬件。

　　总结 74LS247在现代电子设计中，可能在更简单的嵌入式系统、教学实验或替代性维修中找到其位置。但在新的设计中，更多地会考虑使用高度集成的专用驱动芯片（如MAX7219）或功能强大的微控制器，以实现更优的性能、更低的成本和更高的设计灵活性。然而，理解74LS247的原理，对于掌握数字逻辑和显示驱动的基本概念仍然是至关重要的。

　　第五章：故障排除与常见问题

　　在使用74LS247进行电路设计和调试时，可能会遇到各种问题。了解常见的故障现象及其排除方法，可以帮助我们快速定位并解决问题。

　　5.1 常见故障现象

　　数码管不亮或只有部分段亮： 这是最常见的问题。

　　数码管显示乱码或错误的数字： BCD输入与实际显示不符。

　　数码管亮度不均匀或闪烁： 通常在动态扫描中出现。

　　LT、RBI或BI/RBO功能异常： 控制引脚没有按照预期工作。

　　芯片发热： 可能指示电流过大或连接错误。

　　5.2 故障排除步骤

　　5.2.1 电源检查

　　VCC和GND连接是否正确？ 确保VCC连接到+5V电源，GND连接到地。极性接反会烧毁芯片。

　　电源电压是否稳定？ 用万用表测量VCC引脚的电压，确保在4.75V到5.25V之间（TTL标准）。电压过低可能导致芯片无法正常工作，电压过高会损坏芯片。

　　电源去耦电容是否安装？ 确保VCC和GND之间有一个0.1$mu$F的陶瓷电容，且位置尽量靠近芯片引脚。

　　5.2.2 限流电阻检查

　　每个LED段是否串联了限流电阻？ 这是最常被忽略但极其重要的步骤。如果没有限流电阻，LED会因过流而烧毁，也可能损坏74LS247的输出引脚。

　　限流电阻值是否正确？ 重新计算或检查电阻值，确保其在合理范围内（通常150欧姆至330欧姆），既能保证LED亮度，又不会过流。电阻值过大可能导致亮度不足，过小则可能烧毁LED。

　　电阻是否损坏或虚焊？ 用万用表测量电阻值，并检查焊接点。

　　55.2.3 数码管检查

　　数码管类型是否正确？ 74LS247驱动共阴极数码管。如果使用了共阳极数码管，那么显示将会是反的（该亮的段不亮，该灭的段亮）。需要更换数码管或使用74LS47等共阳极驱动器。

　　数码管的公共端是否正确连接？ 对于共阴极数码管，公共端应连接到地。

　　数码管本身是否损坏？ 可以通过灯测试（将74LS247的LT引脚拉低）来快速测试数码管的所有段是否都能点亮。如果某个段不亮，则可能是数码管内部该段LED损坏。

　　5.2.4 BCD输入检查

　　BCD输入信号是否正确？ 使用示波器或逻辑分析仪检查A、B、C、D引脚的电平。确保它们按照预期提供正确的BCD编码。

　　输入引脚是否浮空？ 未使用的BCD输入引脚必须明确连接到高电平或低电平，通常连接到地或通过上拉电阻连接到VCC。TTL输入不能浮空。

　　5.2.5 控制引脚检查

　　LT (Pin 3)： 在正常工作时应连接到高电平。如果连接到低电平，数码管会一直全亮。

　　RBI (Pin 2)： 在不需要前导零消隐时，应连接到高电平。如果连接到低电平且BCD输入为0，则会消隐当前位。

　　BI/RBO (Pin 1)：

　　作为BI（消隐输入）：在不需要强制消隐时，应连接到高电平。如果连接到低电平，数码管会一直熄灭。

　　作为RBO（纹波消隐输出）：当其作为输出连接到下一个译码器的RBI时，检查其输出逻辑是否符合预期。

　　检查控制引脚的电平是否符合预期。 有时，即使连接了电阻，引脚也可能由于其他原因被拉低或拉高。

　　5.2.6 连线检查

　　所有引脚连接是否正确？ 仔细核对电路图和实际接线，确保没有接错引脚。

　　是否存在短路或开路？ 用万用表的通断档检查导线、焊点以及芯片引脚与PCB焊盘之间的连接。

　　5.2.7 芯片本身问题

　　芯片是否损坏？ 如果排除了上述所有外部因素，但芯片仍然不工作，则可能是芯片本身损坏。可以尝试更换一个新的74LS247芯片。芯片损坏可能由过压、过流、静电击穿或制造缺陷引起。

　　芯片是否发热异常？ 如果芯片在工作时异常发热，这通常是过流或内部短路的迹象，应立即断电检查。

　　5.3 动态扫描中的特殊问题

　　在动态扫描显示中，除了上述一般性问题，还可能遇到一些特有的问题：

　　闪烁： 扫描频率过低会导致人眼察觉到闪烁。提高扫描频率（通常每位扫描时间小于几毫秒，总刷新率高于50Hz）可以解决。

　　鬼影/重影： 当切换显示位时，前一个显示的残余亮度在下一个显示位上短暂出现。这通常是由于位选通和数据切换的时序不当造成的。可以通过在切换数据或位选通之前加入短暂的消隐时间（使用74LS247的BI/RBO引脚作为BI功能）来解决。

　　亮度不均： 各个段的限流电阻差异、LED本身参数差异或位选通驱动能力不足都可能导致亮度不均。检查电阻和驱动电路。

　　扫描中断： 微控制器程序中的延时过长或中断处理不当可能导致扫描中断或错位。

　　5.4 调试工具

　　万用表： 用于测量电压、电流和电阻，检查通断。

　　示波器： 观察数字信号的时序和波形，检查是否存在毛刺、噪声或错误的电平。在调试动态扫描时尤为重要。

　　逻辑分析仪： 如果有条件，逻辑分析仪是调试多路数字信号的利器，可以同时捕获多个引脚的逻辑状态，并以时序图的形式显示，方便分析复杂的时序问题。

　　面包板与跳线： 用于快速搭建和修改电路，便于测试。

　　通过系统地按照上述步骤进行排查，大多数使用74LS247的显示问题都可以得到解决。耐心和细致是调试电子电路的关键。

　　第六章：74LS247的优势、局限性与设计哲学

　　6.1 74LS247的优势

　　尽管74LS247是一款相对“老”的芯片，但它在特定场景下仍然具有其独特的优势：

　　简单易用： 对于单个数码管显示，其连接和使用非常直观，无需复杂的编程。只需连接电源、BCD输入和数码管，即可工作。

　　成本效益： 在某些应用中，特别是需要少量数字显示的场合，独立购买74LS247可能比使用微控制器更具成本优势，因为它省去了微控制器本身的成本、编程器以及开发时间。

　　可靠性高： TTL器件通常非常坚固，具有良好的抗噪声能力，在工业和嵌入式环境中表现稳定。

　　学习范例： 作为一款经典的数字逻辑芯片，74LS247是学习组合逻辑、译码器、数字显示和TTL器件特性的绝佳教学工具。它能够帮助学生直观地理解从二进制到十进制显示的转换过程。

　　现货可得性： 作为一款广泛生产多年的标准器件，74LS247通常在全球范围内都有充足的现货供应，易于采购。

　　6.2 74LS247的局限性

　　当然，与现代解决方案相比，74LS247也存在一些明显的局限性：

　　功能单一： 它只能进行BCD到七段码的译码，不具备锁存、亮度控制、串口通信等高级功能。

　　功耗相对较高： 作为TTL器件，尽管是低功耗肖特基系列，但与CMOS器件相比，其静态功耗和动态功耗仍然较高。

　　I/O引脚占用多： 对于多位显示，静态显示需要多个74LS247，占用大量I/O引脚；即使是动态扫描，也需要额外的位选通驱动电路，不如串行驱动器节省引脚。

　　无法驱动共阳极数码管： 只能驱动共阴极数码管，这限制了其数码管选择的灵活性。

　　无内置亮度调节： 无法通过软件或简单接口调节显示亮度，需要通过外部电阻或PWM信号（在动态扫描中）来实现。

　　对非法BCD码处理简单： 对于非法的BCD输入（1010到1111），74LS247的输出是空白，这可能不是所有应用都需要的行为。一些更高级的驱动器可能提供不同的显示选项（如显示错误符号）。

　　6.3 数字显示的设计哲学

　　选择合适的数字显示方案，是电子系统设计中的重要一环。这背后蕴含着一种设计哲学：在性能、成本、功耗、尺寸、开发时间以及灵活性之间取得平衡。

　　需求驱动： 首先要明确显示的需求。是单个数码管还是多位？需要显示数字还是字母？是否有亮度调节、锁存、小数点等高级功能？

　　资源限制： 考虑可用的I/O引脚数量、电源预算、PCB空间和成本预算。

　　复杂性权衡： 简单的任务是否需要复杂的微控制器？反之，复杂的功能能否通过少量专用芯片实现？

　　未来扩展性： 考虑未来系统升级或功能扩展的可能性。

　　对于一个简单的数字计数器或一个不联网的电子秤，使用74LS247可能是一个快速且低成本的方案。但对于一个带有用户界面、需要与传感器交互、或者需要远程控制的复杂系统，微控制器或MAX7219这样的串行驱动器将是更合理和高效的选择。

　　74LS247的设计哲学体现了“用最简单的专用逻辑完成特定任务”的理念。它将复杂的BCD到七段译码逻辑封装在一个小小的芯片中，极大地降低了设计师的门级电路设计负担。这在早期集成电路技术还不那么发达的时代，是提高设计效率和可靠性的关键。

　　即使在今天，理解像74LS247这样的基础集成电路，对于任何数字电子工程师来说都是至关重要的。它们是构建更复杂系统的基石，理解它们的内部工作原理有助于我们更好地理解现代芯片的功能和限制，从而做出更明智的设计决策。

　　第七章：74LS247在教育与实验中的价值

　　7.1 数字逻辑教学的基石

　　74LS247作为一款经典的数字集成电路，在数字逻辑电路的教学和实验中占据着重要的地位。它的存在使得抽象的二进制概念能够通过直观的七段数码管显示出来，极大地帮助学生理解：

　　二进制编码的十进制（BCD）概念： 学生可以通过输入不同的BCD码，观察74LS247如何将其转换为十进制数字。

　　组合逻辑电路： 虽然74LS247的内部逻辑是集成的，但学生可以理解其本质是一个复杂的组合逻辑门网络，实现特定的布尔函数。

　　译码器的作用： 理解译码器如何将一种编码形式转换为另一种编码形式，这是数字系统中的基本功能。

　　数字显示原理： 掌握七段数码管的段位布局、共阴极/共阳极特性以及如何通过控制不同段的亮灭来显示数字。

　　集成电路的使用： 学习如何正确连接集成电路的电源、地线、输入和输出引脚，以及理解控制引脚的作用。

　　限流电阻的重要性： 通过实际操作，学生能亲身体验到限流电阻对于保护LED和芯片的重要性。

　　在大学和职业学校的电子工程、自动化等专业课程中，74LS247常被用作构建以下基础实验的组成部分：

　　简单计数器： 结合74LS90（十进制计数器）和74LS247，可以轻松搭建一个0-9的计数器并显示结果。

　　多位数字显示： 学习静态显示和动态扫描显示原理，并通过连接多个74LS247（静态）或结合微控制器（动态）来实现。

　　数字钟： 虽然复杂的数字钟通常使用微控制器，但基础原理的演示可以通过计数器、分频器和74LS247的组合来实现。

　　通过这些实验，学生不仅能够掌握理论知识，还能培养动手能力、故障排除能力和系统集成能力。

　　7.2 实践中的启发与思维训练

　　超越单纯的原理学习，74LS247的实际应用还为学生和工程师提供了宝贵的思维训练：

　　抽象与具象的转换： 从抽象的二进制数据，到通过芯片转换，再到具象的十进制显示，这是一个将计算机内部逻辑呈现给人类的过程。

　　模块化设计思想： 74LS247作为一个功能独立的模块，可以与其他模块（如计数器、锁存器）组合，构建出更复杂的系统。这培养了工程师的模块化设计思维。

　　资源优化意识： 比较静态显示和动态扫描的优缺点，思考如何在有限的I/O资源、功耗和成本下，选择最合适的显示方案，培养了优化资源的能力。

　　时序与同步： 在动态扫描显示中，严格的时序控制是确保正常显示的关键。这促使学习者关注数字电路中的时序问题。

　　故障诊断能力： 当显示出现异常时，通过分析74LS247的引脚功能表和电路图，系统地排查问题，这正是工程师解决实际问题的核心能力之一。

　　7.3 历史意义与技术演进的见证

　　74LS247也是数字电子技术发展历程的一个缩影。它代表了集成电路从简单逻辑门向更复杂功能集成迈进的早期阶段。通过研究像74LS247这样的经典芯片，我们可以：

　　了解技术演进的路径： 从分立元件到小规模集成电路（SSI）、中规模集成电路（MSI），再到大规模集成电路（LSI）和超大规模集成电路（VLSI），74LS247正处于MSI的范畴，展现了将多个晶体管和电阻集成到单一封装中的效率优势。

　　认识不同技术家族的特性： 学习TTL与CMOS等不同逻辑家族的电气特性差异，如功耗、速度、电压范围等，有助于理解为什么在不同应用场景下会选择不同的技术。

　　体会工程师的创新： 在早期计算机和数字系统普遍缺乏显示手段的背景下，像74LS247这样能够直接驱动数码管的芯片，极大地简化了用户界面的设计，体现了工程师解决实际问题的创新精神。

　　因此，即使在微控制器和高级显示技术日益普及的今天，74LS247的教学和实验价值依然不容忽视。它为理解数字逻辑、电子系统设计和技术发展提供了坚实的基础。

　　第八章：74LS247的未来与数字显示趋势

　　8.1 74LS247在未来的定位

　　可以预见，74LS247及其类似的传统BCD-七段译码驱动芯片在新的、大规模的电子产品设计中将逐渐淡出主流。现代产品追求更高的集成度、更低的功耗、更小的尺寸和更丰富的功能。微控制器、专用LED驱动芯片（如矩阵驱动器、串行驱动器）和图形显示技术（LCD、OLED）已成为数字显示的主流。

　　然而，74LS247并不会完全消失。它将继续在以下几个领域发挥作用：

　　教育和培训： 作为数字逻辑和电子实验的经典元件，它将长期存在于教材和实验室中。

　　传统设备维护与修复： 许多老旧的工业设备、测量仪器和消费电子产品仍然使用74LS247或其类似芯片。对于这些设备的维修和维护，了解和使用74LS247是必不可少的。

　　特定Niche应用： 在一些对成本极其敏感、功能极其简单、不需要微控制器、且设计寿命很长的场合，74LS247可能仍然是可行的选择。例如，简单的数字显示模块、玩具、或DIY项目。

　　复古电子项目： 随着复古电子爱好者的兴起，像74LS247这样的经典芯片也可能被重新用于设计具有怀旧风格的电子产品。

　　8.2 数字显示技术的发展趋势

　　数字显示技术正朝着以下几个主要方向发展：

　　8.2.1 更高的集成度与智能化

　　未来的显示驱动芯片将集成更多功能，如内置ADC（模数转换器）用于环境光感应自动调节亮度、内置RAM用于存储显示数据、甚至内置小型MCU用于处理更复杂的显示逻辑和动画效果。这些芯片将通过标准的串行接口（I2C, SPI, UART）与主控制器通信，进一步减少I/O引脚。

　　8.2.2 更低的功耗与更高的效率

　　随着物联网（IoT）和便携式设备的发展，低功耗显示技术变得越来越重要。OLED（有机发光二极管）、电子墨水屏（E-ink）等技术因其自发光和双稳态特性而具有极低的功耗，将更多地应用于电池供电的设备。LED驱动芯片也将通过更精密的电流控制和电源管理技术来提高效率。

　　8.2.3 更丰富的显示内容与交互方式

　　传统的七段数码管只能显示数字和有限的字符。未来的数字显示将更多地转向点阵LED显示屏、段式LCD、TFT LCD、AMOLED等，这些显示器能够呈现图形、文字、图像乃至视频，提供更丰富的视觉信息。触控、语音识别、手势控制等交互方式也将与显示技术深度融合，实现更自然、更智能的人机交互。

　　8.2.4 更小的尺寸与更柔性的形态

　　随着可穿戴设备和柔性电子产品的发展，显示器将变得更小、更薄、更轻，并且能够弯曲、折叠甚至拉伸。柔性OLED和Micro-LED技术是这一领域的重要方向。

　　8.2.5 更高的亮度与分辨率

　　对于户外显示、汽车显示和虚拟现实（VR）/增强现实（AR）等应用，更高的亮度、对比度和分辨率是关键。Micro-LED技术因其超高的亮度、对比度和像素密度，被视为下一代高性能显示技术的潜力股。

　　8.3 总结

　　74LS247，作为数字电子世界的一位“老兵”，已经完成了它的历史使命，极大地推动了数字显示技术的普及和发展。它以其简洁、高效和可靠的特性，在过去的几十年中服务了无数的电子设备。

　　尽管它在一些前沿应用中可能不再是首选，但其核心的译码原理、控制逻辑以及在数字系统中的应用模式，仍然是理解现代数字显示技术的基础。从74LS247到复杂的微控制器驱动的LCD屏幕，技术在不断进步，但其背后所遵循的数字逻辑和信号处理的基本原则始终不变。

　　因此，对74LS247的深入理解，不仅是对一款经典芯片的学习，更是对整个数字电子技术发展历程的致敬，以及对未来技术趋势的展望。它提醒我们，即使是看似简单的元器件，也蕴含着丰富的设计智慧和工程原理，这些智慧和原理将继续指导着我们构建更加智能、高效和人性化的数字世界。
