ccx母线槽是什么意思

来源：

2025-07-09

类别：技术信息

拍明芯城

母线槽（Busway/Busduct）作为一种高效、可靠的电流传输设备，在现代电力系统中扮演着举足轻重的角色。它以其独特的结构和优越的性能，逐步取代了传统电缆在许多场合下的地位。本文将对母线槽的基本概念、分类、技术特点、应用领域、安装维护以及最新的发展趋势进行全面深入的探讨。特别是，我们将尝试解析“CCX”前缀可能代表的含义，并结合母线槽的通用原理进行阐述。

第一章：母线槽的起源与基本概念

1.1 电力传输的演进：从电缆到母线槽

在电力传输的早期，电缆是主要的导电介质。然而，随着电力需求的不断增长，尤其是在高层建筑、大型工厂、数据中心等需要大电流、密集配电的场所，传统电缆的局限性逐渐显现。电缆敷设复杂、占用空间大、散热困难、分支连接不便、维护成本高以及短路故障安全隐患等问题，促使人们寻求更优化的解决方案。

正是在这样的背景下，母线槽应运而生。它最初的概念可以追溯到20世纪初期，但真正实现大规模应用和标准化是在二战后工业化进程加速的时期。母线槽的出现，显著提升了电力传输的效率、可靠性和灵活性，为现代建筑和工业设施的电力系统带来了革命性的变革。

1.2 母线槽的定义与核心优势

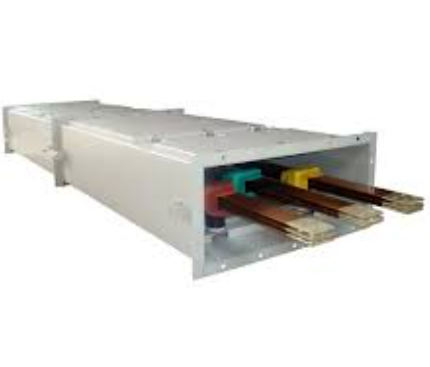

母线槽，顾名思义，是一种由金属板材（如钢板或铝板）制成的外壳，内部封装有绝缘支撑的导体排（通常是铜排或铝排），用于传输和分配电流的电力装置。其设计旨在提供一种紧凑、安全、高效的替代方案，以取代传统的电缆配电系统。

母线槽的核心优势主要体现在以下几个方面：

首先，高效的载流能力。相较于同等截面积的电缆，母线槽由于其扁平导体结构和优化的散热设计，通常能承载更大的电流。导体的表面积增大，有利于热量的散发，从而降低温升，提高传输效率。

其次，卓越的散热性能。母线槽的金属外壳本身就是一个良好的散热体，并且其内部导体排列方式允许空气对流或与外壳紧密接触，将热量有效地传导出去。这种优化的散热设计对于保持系统稳定运行至关重要，尤其是在大电流传输时。

第三，紧凑的结构与节省空间。母线槽的方形或矩形设计使其能够更有效地利用空间，尤其是在狭窄的电缆桥架或竖井中。相同载流能力下，母线槽的体积通常小于多根并联电缆的组合。这对于寸土寸金的现代建筑而言，具有重要的经济价值。

第四，灵活的布线与扩展性。母线槽系统具有标准化、模块化的特点。通过各种标准连接件、插接箱和弯头等附件，可以轻松实现系统的延伸、转弯、分支和引出。这意味着在设计阶段可以预留未来扩展的可能性，而在实际运行中，增减负载或调整布局变得异常简便。插接箱的引入，更是实现了带电插接功能（在符合安全规范的前提下），极大地提高了配电的灵活性和维护便利性。

第五，高安全性与可靠性。母线槽的金属外壳提供了良好的机械保护和接地路径，有效防止了外部物理损伤和触电风险。导体之间以及导体与外壳之间采用高强度绝缘材料隔离，能够承受高电压和短路电流的冲击。在火灾等紧急情况下，阻燃型母线槽能够有效延缓火势蔓延，保障人员和设备安全。

第六，简便的安装与维护。相较于电缆需要穿管、拉线、端头制作等繁琐工序，母线槽的安装更为快捷。模块化的设计使得现场安装只需进行简单的连接和固定。后期的维护也相对简单，故障定位容易，且局部检修不会对整个系统造成过大影响。

第七，美观性与标准化。母线槽的外观整洁、规范，与现代建筑环境协调一致。标准化生产确保了产品的质量和互换性，也方便了工程设计和施工。

1.3 “CCX”在母线槽语境中的可能含义

“CCX”作为母线槽产品或系列的前缀，在行业内并非一个广为人知的通用标准代号。通常，母线槽的型号命名会遵循各自制造商的内部编码规则，或者包含一些代表产品特性、材料、防护等级等信息的缩写。因此，“CCX”很可能代表以下几种可能性：

制造商的品牌系列或产品代码：这是最常见的可能性。许多制造商会为自己的特定产品线或技术创新赋予独特的命名。例如，某公司可能将其高性能、紧凑型或特定应用（如数据中心用）的母线槽命名为“CCX系列”。在这种情况下，“CCX”本身没有固定的行业通用含义，而是特指某一品牌下的产品。要理解其具体含义，需要查阅该制造商的产品手册或技术规范。
特定技术特性或设计理念的缩写：虽然可能性较小，但“CCX”也可能代表了某种特定的设计理念或技术特性。例如：

Compact （紧凑型）
Copper Conductor（铜导体）/ Cast Resin （浇注母线槽）/ Compartmentalized （分区式）
X-tra Performance（额外性能）/ X-treme Durability（极致耐用性）/ X-tendable （可扩展性）当然，这些只是推测性的组合，具体仍需生产商的官方说明。

特定应用场景的代号：例如，如果“CCX”系列母线槽是为“Critical Computer Room eXtensions”（关键计算机房扩展）或类似特定场景而设计，那么这个前缀就具有了指向性。
行业协会或标准中的非公开或小范围约定：虽然不太常见，但在某些特定行业或区域联盟中，可能会出现一些非公开的命名约定。

结论： 在没有明确指明制造商或背景信息的情况下，“CCX 母线槽”最有可能指的是某一特定品牌的产品系列代码。要对其进行深入解析，核心是明确其所指的生产商，并查阅该生产商关于“CCX”系列母线槽的官方技术文档。以下内容将主要围绕通用母线槽的原理和特性进行展开，并在后续章节中尝试将CCX可能代表的某些通用特性融入讨论。

第二章：母线槽的结构与分类

母线槽的种类繁多，其分类通常依据绝缘方式、导体材质、外壳结构、用途等多个维度。理解这些分类有助于我们根据实际需求选择合适的母线槽产品。

2.1 母线槽的基本组成部分

无论何种类型的母线槽，其核心结构都包含以下几个主要组成部分：

导体排（Busbar）：这是母线槽的“心脏”，通常由高导电率的铜或铝制成。导体排的截面积和数量决定了母线槽的载流能力。为了提高导电性能和抗腐蚀性，铜排或铝排表面有时会进行镀锡或镀银处理。导体排可以是实心矩形、异形或多层复合结构。
绝缘材料（Insulation Material）：绝缘材料用于隔离不同相位的导体以及导体与金属外壳，防止短路和漏电。常见的绝缘材料包括聚酯薄膜、聚酯树脂、环氧树脂、迈拉（Mylar）绝缘纸、聚碳酸酯、陶瓷等。绝缘方式的不同是母线槽分类的重要依据。
金属外壳（Enclosure）：金属外壳是母线槽的“骨架”，主要起到保护内部导体和绝缘材料、提供机械强度、散热以及提供接地通道的作用。外壳材料通常为镀锌钢板、铝合金板或不锈钢板。外壳的设计和制造工艺直接影响母线槽的防护等级（IP等级）和机械强度。
连接器与附件（Connectors and Accessories）：母线槽系统是一个模块化的整体，各种连接器和附件使其能够灵活地组合和扩展。这包括：

直线段（Straight Length）：标准长度的母线槽段。
弯头（Elbow）：用于改变走向，如90度弯头、45度弯头。
T形接头（Tee-Off Unit）：用于主干线的分支。
Z形接头（Z-Bend）：用于错位连接。
插接箱（Tap-Off Unit/Plug-in Unit）：这是母线槽最独特的部件之一，允许在主干线上随时随地进行电源引出，通常带有熔断器或断路器保护。
伸缩节（Expansion Joint）：用于补偿温度变化引起的母线槽热胀冷缩，防止应力损坏。
法兰端子箱（Flange End Box）：用于与变压器、配电柜等设备进行连接。
固定支架与吊架（Mounting Brackets and Hangers）：用于母线槽的安装固定。
防火隔断（Fire Barrier）：用于穿越防火墙时的防火密封。

2.2 按绝缘方式分类

母线槽根据其内部导体的绝缘方式，可以分为以下几大类：

空气绝缘母线槽（Air Insulated Busway, AIB）：

特点：这是最传统的母线槽类型。导体之间以及导体与外壳之间主要依靠空气间隙进行绝缘，同时辅以少量绝缘子或绝缘支撑件固定导体。
优点：结构相对简单，成本较低，散热性能好（空气流通）。
缺点：体积相对较大，防护等级较低（通常IP30-IP40），易受灰尘、湿气等环境因素影响，短路时动热稳定性相对较差，不适用于潮湿或多尘环境。
应用：多用于干燥、室内且对空间要求不高的场所，如普通厂房、低层建筑的配电系统。

密集绝缘母线槽（Compact Insulated Busway, CIB）：

体积小巧：由于导体紧密排列，大大减小了母线槽的横截面积，节省了安装空间。这可能是“CCX”中第一个“C”（Compact）所指的特性。
载流能力强：虽然导体紧密排列，但通过特殊的绝缘材料和结构设计，其散热性能依然优异，能够承载较大电流。
防护等级高：外壳密封性好，防护等级可达IP54、IP65甚至更高，能有效防尘、防潮、防水溅，适用于恶劣环境。
动热稳定性好：导体之间距离小，短路时产生的电动力（电动斥力）作用距离短，绝缘材料能够有效支撑和缓冲，因此具有优异的短路耐受能力。
安装灵活：模块化程度高，连接方便，可实现多方向布线。
特点：密集绝缘母线槽是目前应用最广泛的类型之一。其导体排之间紧密叠压，并包裹有多层绝缘材料（如聚酯薄膜、环氧树脂膜等）。导体与外壳之间也采用绝缘材料填充或紧密贴合。
优点：
缺点：相较于空气绝缘母线槽，成本略高。
应用：广泛应用于高层建筑、数据中心、商业综合体、医院、机场、工业厂房等对空间、可靠性、安全性要求较高的场所。

浇注绝缘母线槽（Cast Resin Busway, CRB）/ 树脂浇注母线槽：

最高防护等级：通常可达IP68，完全防水、防尘，甚至可浸入水中运行，适用于极端潮湿、腐蚀性气体、多尘甚至室外直埋等恶劣环境。
防火性能优异：树脂材料具有良好的阻燃性，且无氧气助燃，能有效防止火势蔓延，且在高温下不产生有毒气体。
机械强度高：树脂固化后形成坚硬的外壳，能承受强大的机械冲击和振动。
短路能力强：导体被完全固定在树脂中，短路时的电动应力被树脂均匀分散和吸收，具有极高的短路耐受能力。
免维护：由于全封闭结构，基本无需日常维护。
特点：将导体完全封装在环氧树脂、聚酯树脂或其他复合树脂中，形成一个坚固的整体。导体与树脂之间无空气间隙。
优点：
缺点：成本最高，散热性能相对较差（需要通过导热材料或加大导体截面来弥补），体积和重量相对较大，安装不便（不可带电插接），可扩展性较差。
应用：对环境要求极其严苛的场所，如化工厂、冶金厂、隧道、矿井、户外变电站、海水淡化厂等，以及对消防安全要求极高的场所，如数据中心主干线、重要消防设备供电。这可能是“CCX”中第二个“C”（Cast Resin）或“X”（eXtreme environments）的潜在含义。

预制分支母线槽（Prefabricated Branch Busway）：

特点：这是一种特殊类型的母线槽，其在制造过程中就预留了固定的分支出口，无需现场开孔或插接箱。
优点：安装简单，可靠性高，避免了现场安装插接箱可能引入的人为误差或接触不良问题。
缺点：分支位置固定，灵活性较差，一旦设计变更，难以调整。
应用：适用于对分支点位置有明确、固定规划的场所，如照明线路、空调供电等。

2.3 按导体材质分类

铜母线槽（Copper Busway）：

特点：导体采用纯度高达99.9%以上的电解铜。
优点：导电性能极佳，机械强度高，抗氧化能力强，连接可靠性好，载流能力稳定。
缺点：价格相对较高，密度大，重量重。
应用：对性能和可靠性要求最高的场所，如数据中心、医院、金融机构、精密制造等关键电力系统。

铝母线槽（Aluminum Busway）：

特点：导体采用纯度较高的电工铝。
优点：价格相对较低，密度小，重量轻（仅为铜的1/3左右），便于运输和安装。在满足相同载流能力的前提下，铝母线槽的成本优势明显。
缺点：导电性能略低于铜（相同截面下铝的电阻率是铜的1.6倍左右），机械强度相对较低，易氧化（表面需进行特殊处理，如镀锡或镀银以增强接触可靠性），接头处理要求更高，长期运行可能存在蠕变问题（需采用特殊连接技术）。
应用：对成本敏感且对性能要求适中的场所，如普通工业厂房、商业建筑、住宅楼等。随着铝合金技术的进步和表面处理工艺的完善，铝母线槽的应用范围越来越广。

2.4 按外壳结构分类

封闭式母线槽（Enclosed Busway）：

特点：导体完全封装在金属外壳内，防护等级高。这是目前最常见和主流的母线槽类型。
优点：安全性高，防尘防潮，机械保护好。
应用：几乎所有需要母线槽的场所。

开放式母线槽（Open Busway）：

特点：导体部分或完全暴露在空气中，仅有简易的支撑绝缘。
优点：散热好，成本极低。
缺点：安全性极差，易受环境影响，不适用于对防护和安全有要求的场所。
应用：极少在现代建筑中使用，多见于老旧工业设施或特定实验室环境。

2.5 其他分类维度

按用途：照明母线槽、动力母线槽、低压母线槽、高压母线槽（较少使用，通常指中压等级，如10kV）。
按系统电压：低压母线槽（≤1000V）、中压母线槽（>1000V，实际应用中较少见，多采用电缆或充气柜）。
按敷设方式：水平敷设、垂直敷设。
按防护等级：IP30、IP40、IP54、IP65、IP68等。防护等级越高，防尘防水能力越强。

针对“CCX”的推测性关联： 考虑到现代母线槽的发展趋势和市场需求，如果“CCX”是一个高端或特定用途的系列，它很可能属于密集绝缘母线槽或浇注绝缘母线槽的范畴，并且可能采用铜导体，以确保其在紧凑性（Compact）、高防护（Cast Resin/eXtreme environments）或卓越性能（eXtra Performance）方面的优势。例如，一个假设的“CCX”系列可能是“Compact Copper Conductor busway for eXtreme reliability in data centers”。

第三章：母线槽的关键技术特点与性能指标

母线槽的优劣，体现在其一系列关键的技术特点和性能指标上。这些指标直接关系到系统的安全性、可靠性、经济性和运行效率。

3.1 载流能力与温升

载流能力是指母线槽在额定环境温度下，能够连续安全传输的最大电流。这是母线槽最核心的性能指标之一。

温升是指母线槽在额定电流下连续运行时，其导体或外壳的温度相对于周围环境温度的升高值。国家标准和行业规范对母线槽的温升有严格的限制（例如，GB/T 7251.2规定母线槽的温升限值通常为70K，即温升不超过70℃）。

影响因素：载流能力和温升是相互关联的。影响这两者的主要因素包括：

导体材料与截面积：铜的导电率高于铝，相同截面积下铜的载流能力更强。增加导体截面积能降低电阻，从而降低损耗和温升。
绝缘方式与散热结构：空气绝缘母线槽散热好但占空间，密集绝缘母线槽通过紧密排列和外壳散热，浇注母线槽则需要依靠树脂的导热性。优化外壳设计，增加散热面积，使用导热性能好的材料，都能有效降低温升。
环境温度：环境温度越高，母线槽的散热条件越差，允许的载流能力就会相应降低。
安装方式：水平或垂直安装，以及周围的空气流通情况都会影响散热。
集肤效应与邻近效应：在大电流交流系统中，电流会趋向于导体表面流动（集肤效应），以及多根平行导体之间的磁场相互作用（邻近效应），这些都会增加交流电阻，导致额外损耗和温升。母线槽设计时需考虑这些效应，例如通过分层、间隔或采用异形导体来减小其影响。

重要性：温升过高会导致绝缘材料老化加速，缩短母线槽寿命，甚至引发短路故障。因此，在选择母线槽时，必须确保其额定载流能力能够满足设计要求，并且温升在规定范围内。

3.2 短路动热稳定性

短路动稳定性（或称短路耐受能力）是指母线槽在承受短路故障电流时，其结构和导体不发生永久变形、损坏的能力。短路时，巨大的瞬时电流会在导体之间产生强大的电动力（电动斥力），可能导致导体变形甚至击穿绝缘。

短路热稳定性是指母线槽在承受短路故障电流时，其导体和绝缘材料在短时间内不因过热而损坏的能力。短路电流引起的焦耳热非常大，可能瞬间达到极高温度。

衡量指标：

额定短时耐受电流（Icw）：在规定时间内（通常为1秒），母线槽能承受的最大短路电流有效值。
额定峰值耐受电流（Ip）：母线槽能承受的最大短路冲击电流峰值。通常Ip = 2.2 * Icw（对于低压交流系统）。

影响因素：

导体排的机械强度和支撑方式：导体截面越大、材料强度越高，抗短路电动力的能力越强。绝缘支撑件的强度和固定方式也至关重要。
绝缘材料的耐高温性能：绝缘材料必须能够在短路热效应下保持其绝缘性能。
外壳的强度：外壳需要能够承受短路时内部产生的压力和冲击。
密集绝缘母线槽和浇注绝缘母线槽由于导体紧密排列或被树脂固化，其短路动热稳定性通常远优于空气绝缘母线槽。

重要性：短路动热稳定性是衡量母线槽安全性的关键指标。一旦发生短路，母线槽必须能够承受住冲击而不损坏，从而保护上游设备和避免事故扩大。

3.3 防护等级（IP等级）

防护等级（Ingress Protection, IP）是根据IEC 60529标准对电气设备外壳防固体异物（如灰尘）和防水能力进行分类的等级。IP等级由两个数字组成：

第一个数字：表示防固体异物的能力，从0（无保护）到6（完全防尘）。
第二个数字：表示防水能力，从0（无保护）到8（可长期浸泡在水中）。
常见IP等级：

IP30：防大于2.5mm的固体异物，无防水功能，常见于空气绝缘母线槽。
IP40：防大于1.0mm的固体异物，无防水功能。
IP54：防尘（少量灰尘进入不影响正常运行），防溅水（任何方向的溅水）。这是密集绝缘母线槽的常见等级。
IP55：防尘，防喷水（任何方向的喷水）。
IP65：完全防尘，防喷水。
IP66：完全防尘，防猛烈喷水。
IP67：完全防尘，防短时间浸泡。
IP68：完全防尘，防长期浸泡，常见于浇注绝缘母线槽。

重要性：根据母线槽的安装环境选择合适的防护等级至关重要。例如，在多尘或潮湿的工业厂房应选择IP54或更高等级，而在户外或可能受水淹的区域则必须选择IP68的浇注母线槽。

3.4 绝缘电阻与介电强度

绝缘电阻是指母线槽带电部分与外壳（地）或不同相导体之间的电阻。它反映了绝缘材料的绝缘性能和防潮能力。绝缘电阻值越高越好。

介电强度（或称耐压强度）是指绝缘材料在不发生击穿的情况下所能承受的最高电压。

衡量标准：通常通过耐受工频耐压试验或雷电冲击耐压试验来验证。
重要性：这些指标确保母线槽在正常运行电压下不会发生绝缘击穿，保障用电安全。高介电强度意味着母线槽对电压波动和瞬时过电压具有更好的耐受能力。

3.5 阻抗与电压降

阻抗（Impedance）是指母线槽对交流电流的阻碍作用，包括电阻（R）和电抗（X，包括感抗和容抗）。由于母线槽导体通常紧密排列，其感抗相对电缆较低，但电抗成分仍不可忽视。

电压降是指电流通过母线槽时，由于其阻抗而导致的电压损失。电压降过大会影响末端设备的正常运行，甚至造成设备损坏。

影响因素：导体材料、截面积、长度、频率、负载电流以及导体排列方式（对电抗影响显著）。
重要性：在长距离或大电流传输中，电压降是必须考虑的因素。过大的电压降不仅造成电能损耗，还会影响用电设备的正常工作电压，导致设备性能下降甚至故障。因此，在设计时需进行电压降校核，确保其在允许范围内。

3.6 机械强度与抗震性

母线槽作为电力传输的骨架，其自身的机械强度和抵抗外部机械应力的能力至关重要。这包括抗弯曲能力、抗冲击能力以及抗震性能。在地震多发地区或有振动源的工业场所，母线槽的抗震设计尤为重要，需要专门的抗震支架和柔性连接件。

3.7 消防性能

随着建筑消防安全要求的日益提高，母线槽的防火性能受到越来越多的关注。

阻燃性：母线槽的绝缘材料和外壳材料应具有良好的阻燃性，符合相关阻燃等级标准（如GB/T 18380.3）。
耐火性：在火灾条件下，母线槽在规定时间内仍能保持供电的能力。通常通过耐火试验（如GB/T 13028）来验证。耐火母线槽的内部绝缘材料和外壳结构会进行特殊设计，以确保在高温下仍能保持导电和绝缘性能。
烟雾毒性：火灾时，母线槽材料燃烧产生的烟雾毒性应尽可能低，以减少对人员的危害。

3.8 可维护性与插接功能

可维护性：母线槽的连接点、插接箱等部位应方便检查和维护。
插接功能：密集绝缘母线槽通常具备带电插接功能（在负载较小且符合安全操作规程的前提下），这意味着可以在不中断主干线供电的情况下，通过插接箱方便地引出电源，极大地提高了配电系统的灵活性和便利性。插接箱内部通常集成有断路器或熔断器，提供过载和短路保护。

总结： 了解这些关键技术特点和性能指标，是正确选择和评估母线槽产品的基础。对于“CCX”系列母线槽，如果它是一个高端或特殊应用的产品，那么它很可能在上述某些或所有指标上表现出卓越的性能，例如在短路动热稳定性、防护等级、消防性能或载流能力方面有显著优势。例如，其可能强调“Critical Circuits with eXcellent protection”，意味着它专注于关键电路的供电，并提供极高的保护等级。

第四章：母线槽的应用领域与选择原则

母线槽凭借其独特的优势，已在众多领域取代传统电缆，成为电力传输和分配的首选方案。

4.1 主要应用领域

高层建筑与商业综合体：在高层建筑中，大量的电力需求和有限的竖向空间使得传统电缆敷设困难且占地面积大。母线槽因其紧凑的体积和垂直敷设的便利性，成为高层建筑竖井供电的理想选择。它可以从地下变电所一直延伸到顶层，通过各楼层的插接箱为照明、空调、插座等负载提供电源。在商业综合体中，其灵活的插接功能也方便了商铺的电力分配和调整。

例如：写字楼、酒店、购物中心、公寓楼等。

数据中心与通信机房：数据中心是电力消耗巨大的场所，对供电的可靠性、可用性、高效性和可扩展性有极高的要求。母线槽，特别是高防护等级、高可靠性的铜母线槽和浇注母线槽，在这里发挥着关键作用。

主干线供电：从UPS或配电柜到列头柜的供电。
列头柜至机柜的支路供电：通过母线槽系统替代大量电缆，大大简化了布线，提高了散热效率，便于PDU（电源分配单元）的连接和未来扩容。
冷却系统供电：为冷水机组、精密空调等冷却设备供电。
优势：快速部署，空间效率高，易于电源管理和负载平衡，降低了PUE（电源使用效率），是现代绿色数据中心的重要组成部分。如果“CCX”系列定位于数据中心，那么其“X”可能代表着“eXtreme reliability”或“eXtensible for future growth”。

工业厂房与制造基地：在工业生产环境中，机器设备的频繁增减、生产线的调整和改造对电力系统的灵活性提出挑战。母线槽系统能很好地适应这种变化。

生产线供电：为自动化设备、机器人、数控机床等提供稳定电源。
车间照明与动力：通过插接箱方便地为车间内各种用电设备供电。
优势：安装方便，可快速调整，减少停机时间；金属外壳提供良好的机械保护，适应工业环境。

交通枢纽：机场、地铁站、火车站等大型交通枢纽对供电的稳定性和安全性要求极高。

优势：母线槽的防火、防潮性能以及高可靠性使其成为理想选择，如为候机楼、站台、隧道照明和动力设备供电。浇注母线槽尤其适用于隧道等潮湿、密闭空间。

医院与医疗机构：医院的生命支持设备、手术室等对供电的连续性要求极高。

优势：高可靠性、低故障率的母线槽系统是保障医院正常运行的关键。

电厂与变电站：在电厂和变电站内部，用于连接变压器、开关柜、发电机等大电流设备。

优势：大电流传输能力、短路耐受能力和高可靠性。

户外及特殊环境：浇注母线槽因其卓越的防护等级（IP68）和耐腐蚀性，适用于户外、潮湿、多尘、腐蚀性气体、甚至有水淹风险的极端环境。

例如：海上钻井平台、化工厂、污水处理厂、隧道、地下管廊等。

4.2 母线槽的选择原则

选择合适的母线槽产品，需要综合考虑多个因素，以确保系统安全、经济、高效地运行。

额定电流与短路容量：

电流容量：根据负载总容量和设计裕量确定母线槽的额定电流。通常会留有10%-20%的裕量，以应对未来负载增长。
短路容量：必须确保所选母线槽的额定短时耐受电流和额定峰值耐受电流高于系统可能出现的最大短路电流。这是保障系统安全的核心指标。

环境条件与防护等级：

温度与湿度：根据安装环境的温度和湿度范围，选择适宜的母线槽类型（如普通室内选密集绝缘，潮湿或户外选浇注绝缘）。
灰尘与腐蚀性气体：多尘或有腐蚀性气体的环境，应选择高防护等级（IP54及以上）或浇注母线槽。
防火要求：针对有特殊防火要求的场所（如数据中心、医院），应选择阻燃、耐火或低烟无卤的母线槽。
震动与冲击：有震动或可能受到机械冲击的场所，需考虑母线槽的机械强度和抗震设计。

安装空间与布线方式：

空间限制：在竖井、吊顶等空间有限的区域，应优先选择体积小巧的密集绝缘母线槽。
布线灵活性：如果未来需要频繁增减负载或调整布局，应选择带插接功能的密集绝缘母线槽。如果分支点固定，可考虑预制分支母线槽。
敷设方式：水平、垂直、转弯、T型分支等不同的敷设需求，需要相应的连接件和附件。

经济性与全生命周期成本：

初期投资：铜母线槽成本高于铝母线槽，浇注母线槽成本最高。需根据预算和性能需求进行平衡。
运行成本：低阻抗的母线槽能降低电能损耗，从而节省运行电费。
维护成本：高可靠性、免维护的母线槽（如浇注母线槽）虽然初期投资高，但长期维护成本低。
安装成本：母线槽的安装效率通常高于电缆，可节省人工费用和施工周期。

品牌与质量认证：

选择有良好口碑、技术成熟、具有相关国家和国际质量认证（如CCC认证、ISO9001、IEC标准）的知名品牌产品。
查阅产品的检测报告和技术参数，确保其符合设计要求。

特殊功能需求：

是否需要带电插接功能？
是否需要智能监控功能（如温度监测、故障预警）？
是否需要低电磁干扰（EMC）性能？
是否需要高谐波耐受能力（在非线性负载较多的数据中心或工业场所）？

“CCX”选择考量： 如果“CCX”系列是某个厂商的特定产品，那么在选择时，用户需要结合上述原则，详细了解“CCX”系列在载流能力、短路稳定性、防护等级、绝缘材料、散热设计、机械强度、防火性能以及是否有智能监控功能等方面的具体技术参数和优势，并与自己的项目需求进行匹配。如果“CCX”代表“Critical Circuit eXpert”，那么其在可靠性和安全性方面应有特别突出的表现。

第五章：母线槽的安装、维护与故障分析

正确的安装和定期的维护是确保母线槽系统长期、安全、可靠运行的关键。

5.1 安装要点

母线槽的安装虽然相对电缆简便，但仍需严格遵循相关规范和技术要求。

前期准备：

熟悉图纸：仔细核对设计图纸，了解母线槽的走向、型号、支撑点位置、插接箱配置等。
材料检查：检查所有母线槽段、连接件、附件是否齐全、完好，有无运输损伤。
施工环境：确保安装区域清洁、干燥，具备必要的脚手架、起重设备等。

支架安装：

根据设计图纸确定支架的间距和位置。通常，母线槽的支架间距不应超过2-3米，具体取决于母线槽型号和承重能力。
支架应安装牢固，能够承受母线槽及附件的全部重量，并考虑可能的短路电动应力。
对于垂直安装的母线槽，应设置足够的固定点和支撑点，防止母线槽自重和短路电流引起的下坠。

母线槽段连接：

清洁：连接前务必清洁导体连接面，确保无灰尘、油污，必要时使用砂纸打磨。
紧固：使用专用工具按照制造商规定的力矩紧固连接螺栓。紧固力矩不足会导致接触电阻增大，连接处发热；过大则可能损坏螺栓或导体。
对齐：确保母线槽段之间的连接平直、对齐，减少弯曲应力。
绝缘处理：连接完成后，对连接处的绝缘进行恢复，通常采用绝缘盖板、热缩套管或浇注处理，确保绝缘性能。
伸缩节：在较长的直线段（通常每隔30-50米）或穿越建筑伸缩缝处，必须安装伸缩节，以补偿温度变化引起的母线槽热胀冷缩，防止应力集中导致损坏。

插接箱安装：

正确选型：根据负载电流和保护要求选择合适的插接箱（内置断路器或熔断器）。
安装方向：确保插接箱安装方向正确，便于操作和维护。
紧固与接地：插接箱应与母线槽外壳紧密连接并良好接地。
带电插接：如果支持带电插接功能，应在专业人员指导下，并严格遵守操作规程，确认主干线负载情况，避免过载。在插接箱插入和拔出时，通常需要手动操作插接箱上的保护开关使其处于分断位置。

接地与防火：

可靠接地：母线槽外壳必须可靠接地，形成完整的接地回路，以确保人身安全和设备保护。
防火隔断：母线槽穿越防火墙、楼板时，应设置防火隔断装置，采用防火泥、防火包等材料进行填充，防止火势和烟雾蔓延。

检查与测试：

外观检查：检查所有连接点是否牢固，有无松动、损坏。
绝缘测试：使用绝缘电阻表测试相间、相对地之间的绝缘电阻，确保符合规定值。
导通测试：检查回路是否导通。
相序检查：确保各相序连接正确，避免反相。
通电试运行：在确认所有检查无误后，方可进行通电试运行。

5.2 日常维护与保养

母线槽的维护主要集中在定期检查和故障排除。

定期检查（建议每年1-2次）：

清洁：清除母线槽外壳上的灰尘、污垢，特别是散热孔处，保持良好的散热。
紧固检查：检查所有连接点（尤其是螺栓连接处）是否松动。热成像仪是很好的工具，可以快速检测到异常发热点，从而发现松动的连接。
绝缘检查：检查绝缘材料有无老化、龟裂、变色等现象。必要时进行绝缘电阻测试。
外壳检查：检查外壳有无变形、腐蚀、漆面脱落等情况。
附件检查：检查支架、吊架是否牢固，伸缩节是否正常工作，插接箱是否完好。
接地检查：检查接地连接是否可靠。
环境检查：检查母线槽周围环境有无异常，如漏水、异物侵入等。

故障处理：

过载跳闸：检查负载是否超出母线槽或插接箱的额定容量。
短路故障：立即切断电源，检查短路点，修复后方可恢复供电。
绝缘故障：通过绝缘测试仪定位故障点，修复或更换损坏部件。
连接处发热：这是母线槽最常见的故障之一。通常是由于连接螺栓松动、接触面氧化或安装不规范导致。应立即停电处理，清洁接触面，重新紧固螺栓。
异响或异味：可能预示着内部故障，应及时停电检查。

预防性维护：

建立健全的维护记录，记录每次检查和维护的情况。
对长期运行的母线槽进行定期红外测温，及时发现隐患。
进行周期性的全面电气性能测试，包括绝缘耐压测试等。

5.3 母线槽常见故障及分析

连接器接触不良导致过热：

原因：连接螺栓松动、接触面氧化、安装时未清洁到位、紧固力矩不足或不均。
后果：接触电阻增大，局部温度升高，加速绝缘老化，甚至烧毁连接器。
处理：定期红外测温，发现热点后停电紧固或更换连接器。

绝缘击穿：

原因：环境潮湿、导体外绝缘老化、过电压、外部机械损伤、灰尘或导电异物侵入。
后果：短路故障，导致停电甚至火灾。
处理：定位击穿点，更换故障段或进行绝缘修复。高防护等级的母线槽（如IP65、IP68）能有效降低此类风险。

短路故障：

原因：绝缘击穿、导体之间接触、外部物体短接、安装时遗留金属碎屑。
后果：跳闸，甚至引发爆炸或火灾。
处理：根据保护设备动作情况判断短路位置，检查并清除短路原因，修复损坏部件。

机械损伤：

原因：施工过程中的碰撞、后期维修或改造时的意外撞击、地震、支撑不足导致变形。
后果：外壳变形、内部导体或绝缘受损，影响电气性能和安全。
处理：更换损坏段，或进行修复并进行绝缘测试。

环境因素影响：

潮湿：导致绝缘性能下降，易发生闪络或击穿。
腐蚀性气体：加速导体和外壳腐蚀，降低导电性能和机械强度。
灰尘：在高压差存在时，导电灰尘可能在绝缘表面形成导电通路，引发闪络。
处理：根据环境选择合适的防护等级母线槽，并定期清洁。

“CCX”维护考量： 如果“CCX”系列母线槽强调其高可靠性或免维护特性（例如，如果是浇注母线槽），那么日常维护的重点可能会从传统的紧固和清洁转向更高级的监测（如通过内置传感器进行温度和局部放电监测）以及定期性能评估。然而，即使是最高端的母线槽，基本的巡检和环境保持清洁仍然是必不可少的。

第六章：母线槽的发展趋势与智能化

随着科技的进步和电力系统需求的演变，母线槽技术也在不断创新和发展。

6.1 材料与制造工艺的革新

新型绝缘材料：研发更高耐热等级、更优异绝缘性能、更低烟无卤特性的绝缘材料，以提高母线槽的安全性和环保性。例如，复合绝缘材料、纳米绝缘材料的应用。
高效导体材料：在保证性能的前提下，探索更经济、更轻质的导体材料，例如优化铝合金配方，或开发新型复合导体，以降低成本和重量。
自动化生产：引入更先进的自动化生产线和机器人技术，提高母线槽的生产效率、精度和一致性，降低人工成本。
模块化与标准化：进一步推广和完善母线槽的模块化设计，使其更易于安装、扩展和互换，降低现场施工难度和周期。国际标准的统一也将促进全球市场的互联互通。

6.2 智能化与数字化

这是母线槽未来发展的重要方向，旨在提升电力系统的运行效率、可靠性和可维护性。

在线监测系统：

温度监测：在母线槽连接处、插接箱等关键部位内置温度传感器（如光纤温度传感器），实时监测温度变化。一旦温度异常升高，立即发出预警，防止过热故障。
电流/电压监测：集成电流互感器和电压传感器，实时监测各分支回路的电流、电压，实现负载平衡和能耗管理。
绝缘状态监测：通过局部放电（PD）监测、绝缘电阻在线监测等技术，实时评估母线槽的绝缘健康状况，提前预警绝缘老化或击穿风险。
漏电流监测：监测母线槽的漏电流，及时发现绝缘劣化情况。

故障诊断与预警：

通过大数据分析和人工智能算法，对采集到的海量运行数据进行处理，实现故障的早期诊断和趋势预测。
一旦检测到潜在故障，系统能自动发出告警信息（短信、邮件、APP推送），并指出可能的故障位置和类型，指导维护人员快速响应。

资产管理与能耗优化：

集成到建筑能源管理系统（BEMS）或数据中心基础设施管理（DCIM）平台，实现对母线槽系统状态的远程监控和管理。
通过对电流、功率等数据的精确采集，实现精细化能耗管理和分析，识别能耗浪费点，优化能源利用效率。
支持对母线槽各段的资产信息、维护记录等进行数字化管理，提高资产管理效率。

可视化与智能运维：

通过3D建模和可视化界面，直观展示母线槽系统的运行状态、负载分布、温度热点等信息。
提供智能运维指导，例如故障排除SOP（标准操作程序）、预防性维护计划推荐等，降低对人工经验的依赖。

6.3 绿色环保与可持续发展

环保材料：采用可回收、低能耗、无污染的材料制造母线槽，减少对环境的影响。
低损耗设计：通过优化导体截面、降低阻抗、提高散热效率等，减少母线槽在运行过程中的电能损耗，降低碳排放。
全生命周期评估：从材料采购、生产、运输、安装、运行到报废回收的全生命周期进行环境影响评估，推动行业向更可持续的方向发展。

6.4 特定应用领域的深化

数据中心专用母线槽：针对数据中心高密度、高可靠、快速部署的需求，发展更高载流密度、更低损耗、更智能化的专用母线槽系统，如模块化配电母线槽、高压直流（HVDC）母线槽等。
新能源应用：在光伏、风电等新能源项目中，母线槽可作为汇流和传输的解决方案。
充电桩配电：随着电动汽车的普及，母线槽在大型充电站的电力分配中也将发挥作用。

“CCX”与未来： 如果“CCX”代表着“Connected Control eXtensions”或“Cloud-Connected eXpert systems”，那么它很可能代表着该制造商在母线槽智能化和数字化方面的最新成果，具备先进的在线监测、故障预警和远程管理功能，以适应未来电力系统对智能化运维的更高要求。
