74LS157的参数

　　74LS157是一款典型的高速低功耗肖特基TTL逻辑多路选择器，其主要参数体现了其在数字电路设计中的性能特点和应用范围。首先，从供电电压来看，74LS157的工作电压范围为4.75V到5.25V，标准工作电压为5V，这使其能够与大多数TTL逻辑电路兼容。静态电流（静态功耗）非常低，典型值为1.0 mA左右，有助于减少系统的总功耗。

　　在逻辑电平方面，74LS157属于TTL逻辑家族，其输入逻辑高电平（VIH）为2.0V到5.5V，输入逻辑低电平（VIL）为0V到0.8V。输出逻辑高电平（VOH）典型值为2.7V，最低为2.4V，而输出逻辑低电平（VOL）典型值为0.5V，最大不超过0.5V。这些电平参数确保了芯片在高速信号传输时的可靠性和稳定性。

　　在速度方面，74LS157采用低功耗肖特基技术（Low-power Schottky, LS），其典型传播延迟时间（tPLH / tPHL）约为15纳秒，能够满足大多数中高速数字电路的时序要求。使能端（G）控制输入的最大输入电流为-0.4 mA至20 μA，输出端在最大负载下能够提供±8 mA的电流，适合驱动标准TTL负载。

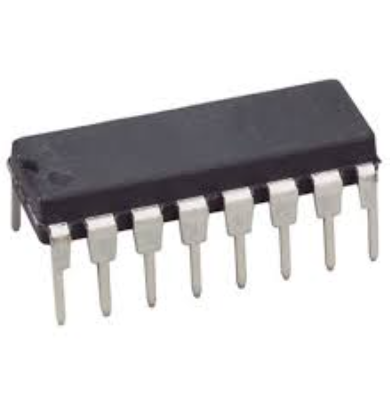

　　74LS157的工作温度范围为0°C到70°C，适合一般工业和实验室环境。封装形式通常为16引脚双列直插（DIP-16）或小型表面贴装封装（SO-16），便于电路板设计与组装。每个芯片内部包含四个独立的2选1多路选择器，输出并行提供，支持同时选择四组输入数据，使其在数据路由、寄存器选择和信号多路复用中非常灵活。

　　74LS157的参数特点包括：低功耗、高速TTL兼容、可靠的逻辑电平标准、较宽的工作电压和温度范围，以及灵活的多路选择功能，这些参数使其在数字系统设计中被广泛应用，如微处理器接口、存储器选择、数据通道切换等场景。

　　74LS157的工作原理

　　74LS157是一种四通道2选1数据选择器/多路复用器，其工作原理基于选择控制信号对输入数据进行路由，将所选数据输出。芯片内部包含四个独立的2选1多路选择器，每个选择器对应一对输入端（A和B）和一个输出端（Y），所有选择器共享一个公共选择信号端（S）和使能端（G）。其基本工作逻辑是：当使能端G为低电平时，芯片处于工作状态；当G为高电平时，所有输出被禁用，输出端进入高阻抗或逻辑低状态，避免对系统总线造成干扰。

　　具体来说，选择端S控制每个通道的数据路由。当S为低电平时，A端输入的数据通过内部逻辑直接传输到对应的Y输出端；当S为高电平时，B端输入的数据被传输到输出端。由于芯片内部采用TTL逻辑电路，信号在传输过程中会经过逻辑门进行处理，保证输出符合标准TTL电平，并在高频操作下仍能保持稳定可靠。

　　74LS157的工作原理还体现于其并行数据选择功能。四个独立通道可以同时对四组数据进行选择和输出，使其适合于处理字节级或多位数据的场合。通过选择端S的状态，用户可以在一条控制线上实现对四个通道数据的同步切换，从而减少电路控制线数量，提高设计效率。此外，使能端G提供了额外的控制能力，当系统需要暂时阻断数据输出或进行总线共享时，可以通过G端实现快速禁用，从而防止数据冲突或错误传输。

　　74LS157通过选择端S和使能端G对输入数据进行逻辑控制，实现多路输入的灵活选择和输出，既可以单通道独立选择，也可以四通道并行操作。其内部逻辑结构简单而高效，采用低功耗肖特基技术，使传播延迟短、响应快速，适合用于微处理器接口、存储器地址或数据选择、信号路由控制等多种数字电路应用中，既保证了高速数据处理，又提高了电路设计的灵活性与可靠性。

　　74LS157的作用

　　74LS157作为一种四通道2选1多路选择器，其主要作用是在数字电路中实现数据的选择和路由功能。它能够根据控制信号从两个输入源中选择所需的数据，并将其输出，从而实现不同数据通路之间的切换。在微处理器系统中，74LS157常用于将多个数据源输入到同一数据总线，或者将寄存器输出的数据选择性地传送到下一处理单元，提高系统的灵活性和可控性。

　　在寄存器和存储器接口中，74LS157可以用来选择不同寄存器的输出，或在多块存储器之间进行地址和数据选择。通过控制选择端S，可以在不同的数据通道之间快速切换，保证处理器或控制器能够按需读取所需数据。这种功能在微处理器或微控制器系统中非常关键，因为它减少了线路数量，提高了信号传输的效率，同时降低了电路的复杂度。

　　74LS157还在信号路由、并行数据传输和逻辑控制中发挥作用。例如，在多路输入信号需要合并到同一路输出时，通过选择控制端可以快速选择所需信号，实现数据的动态切换。在逻辑电路设计中，74LS157可以实现条件性的数据流控制，使系统能够根据不同操作模式自动选择不同的数据源，从而实现更复杂的控制逻辑。

　　74LS157的使能端G提供了总线控制功能。当G为高电平时，所有输出被禁止，这使得芯片可以安全地与其他逻辑模块共享数据总线，防止信号冲突，提高系统的可靠性。综上所述，74LS157在数字电路中主要承担数据选择、信号路由、总线控制和并行数据切换等作用，是实现高效、灵活数字系统的重要元件，广泛应用于微处理器接口、存储器选择、寄存器输出选择及各种逻辑控制电路中。

　　74LS157的特点

　　74LS157作为74系列低功耗肖特基TTL逻辑芯片中的多路选择器，具有多项显著特点，使其在数字电路设计中得到广泛应用。首先，它采用低功耗肖特基（Low-power Schottky, LS）工艺制造，具有较低的静态功耗和高速的逻辑响应能力。典型传播延迟时间仅为15纳秒左右，使其能够在中高速数字电路中快速切换信号，满足微处理器和高速数据处理系统的需求。

　　74LS157具有四通道并行选择功能，每个通道是独立的2选1多路选择器，这意味着它可以同时处理四组输入数据，通过单一的选择端S实现并行数据切换，从而大大简化了电路控制线的设计，提高了系统布线的效率和灵活性。每个通道的输出端具有良好的驱动能力，能够直接驱动标准TTL负载，保证信号传输的稳定性和可靠性。

　　74LS157带有使能端G，这为电路设计提供了额外的控制能力。通过G端，可以快速使芯片输出进入禁用状态，从而实现总线共享、信号阻断或系统保护等功能。这一特点在多模块数据总线系统中尤为重要，因为它可以防止总线冲突，提高系统的稳定性。

　　芯片的逻辑电平兼容性也是其一大特点。输入端的逻辑高电平（VIH）为2.0V以上，逻辑低电平（VIL）为0.8V以下，输出端提供标准TTL逻辑电平，保证与其他TTL系列芯片的兼容性。其工作电压为5V，工作温度范围在0°C至70°C，适合一般工业和实验室环境应用。

　　74LS157封装形式灵活，包括DIP-16和SO-16等，便于手工焊接或表面贴装应用。综合来看，74LS157的特点包括高速低功耗、四通道并行数据选择、使能端控制能力、TTL逻辑兼容性以及封装灵活性，使其在微处理器接口、数据总线控制、寄存器选择及多路信号切换等场景中具有极高的应用价值和可靠性。

　　74LS157的应用

　　74LS157作为一种四通道2选1多路选择器，在数字电路和微处理器系统中有着广泛的应用，其主要功能是实现数据路由、信号选择和总线控制。它的应用场景通常涉及多路数据输入、寄存器选择、存储器接口以及逻辑控制等方面。

　　在微处理器系统中，74LS157常用于数据总线的复用。例如，当系统需要从不同的寄存器或存储器模块读取数据时，可以通过74LS157根据选择信号S控制输出，实现对多个数据源的切换。这样不仅减少了总线控制线路的数量，还简化了电路设计，提高了系统的灵活性与效率。同时，使能端G的存在使芯片能够安全地参与总线共享操作，防止数据冲突或干扰。

　　在寄存器选择和信号路由中，74LS157能够将多组并行数据根据控制信号进行选择输出。四个通道可以同时切换四位数据，使其非常适合处理字节级或多位数据的场景。在数字逻辑控制中，设计者可以利用74LS157根据条件逻辑选择不同的数据输入，实现复杂的数据处理和控制功能。

　　74LS157也常用于存储器接口与扩展。在多块存储器或外设需要共享同一数据总线时，通过74LS157可以实现快速切换，确保正确的数据流向目标模块。在实验室数字电路实验中，它也被广泛用于学习和演示多路选择器的工作原理、逻辑控制以及数据复用技术。

　　74LS157的应用优势在于灵活性高、响应速度快、控制简单。它在微处理器接口设计、数据通道切换、寄存器选择、总线复用以及实验教学等领域都有重要作用，是数字系统设计中不可或缺的标准逻辑器件之一。

　　74ls157能替代哪些型号

　　74LS157能替代哪些型号

　　74LS157是一款标准的四通道2选1多路选择器，其详细型号主要包括74LS157N、SN74LS157N、DM74LS157N、MC74LS157N、F74LS157P等。这些型号在内部功能上完全一致，主要区别在于封装类型、生产厂家和工业级或商业级规格。74LS157N通常为DIP-16封装，适合通用插入式电路设计；SN74LS157N是德州仪器（TI）生产的型号，符合TI的质量标准；DM74LS157N是德州仪器的另一类商业级产品，性能参数与SN74LS157N相似；MC74LS157N是摩托罗拉（Motorola）生产的型号；F74LS157P则为飞兆半导体（Fairchild Semiconductor）的封装版本。这些型号在逻辑功能、速度、功耗及引脚排列上完全兼容，可以在不同应用场景下进行替换选择。

　　在应用上，74LS157因其标准化的功能和TTL兼容特性，可以替代多种类似功能的多路选择器。首先是74LS151、74LS153、74LS153A等其他74系列多路选择器中的子型号，这些芯片虽然在通道数量或功能上略有差异，但通过合理的引脚连接调整，也可以实现类似的2选1数据选择功能。例如，74LS153是双4选1多路选择器，如果仅使用其中一个通道，也可以作为4通道2选1选择器使用，从而实现74LS157的基本功能。

　　74HC157、74HCT157、CD74HC157、MC74HC157等高性能CMOS系列多路选择器也可以替代74LS157。虽然这些HC或HCT系列芯片采用CMOS工艺，功耗更低、抗干扰能力更强、工作电压范围更宽，但逻辑功能和引脚排列与74LS157保持兼容，因此在需要低功耗或更高耐压特性的场合，可以选择HC/HCT系列进行替换。需要注意的是，由于TTL和CMOS在输入逻辑电平上的差异，部分高速电路可能需要加上上拉电阻以确保兼容性。

　　一些专用逻辑芯片，如74ALS157、74F157等也可以作为74LS157的替代型号。74ALS157是低功耗肖特基改进型（Advanced Low-power Schottky），具有更快的响应速度和更低的功耗，适用于高频数字系统；74F157是快速逻辑（Fast TTL）版本，适合高速数据切换的应用场景。虽然它们的功耗和响应速度与标准74LS157略有不同，但逻辑功能完全相同，因此在电路设计中可以直接替换，且无需修改电路拓扑结构。

　　在工业和实验室应用中，74LS157还可以被一些可编程逻辑器件（PLD）或通用逻辑模块替代。例如，CPLD或FPGA内部可以通过逻辑设计实现四通道2选1多路选择器的功能，这在需要集成更多功能或减少芯片数量的设计中尤其有用。然而，在这种替代方案中，需要进行逻辑编程，并且设计者必须考虑时序和负载匹配，以保证替换后的功能与原74LS157一致。

　　74LS157的详细型号包括74LS157N、SN74LS157N、DM74LS157N、MC74LS157N、F74LS157P等，而它可以替代的型号范围非常广泛，包括74LS系列的74LS151、74LS153、74LS153A，高速或低功耗的74ALS157、74F157，以及CMOS系列的74HC157、74HCT157、CD74HC157、MC74HC157等。此外，通过逻辑设计，也可以使用PLD或FPGA等可编程器件实现74LS157的功能，从而在不同应用场景下灵活替换，满足高速、高可靠性或低功耗等多种设计需求。这些替代方案为电路设计提供了丰富的选择空间，使设计者能够根据具体性能要求和成本因素优化系统设计。
