SMBJ6.5CA的参数

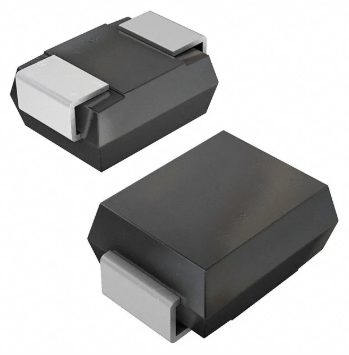

　　SMBJ6.5CA是一款双向瞬态电压抑制（TVS）二极管，其主要参数体现了其在电路过压保护中的性能特点。该器件采用表面贴装封装DO-214AA（也称SMB封装），适用于自动化焊接工艺，体积小、可靠性高，广泛应用于通信接口、电源线路及敏感电子元器件的浪涌保护。

　　SMBJ6.5CA的工作反向电压（Working Peak Reverse Voltage, VRWM）为6.5V，这意味着在正常工作状态下，器件可以承受最高约6.5V的连续反向电压而不导通。当电路中出现高于此电压的瞬态过电压时，二极管迅速进入导通状态，将过电压钳制到安全范围内。

　　该器件的击穿电压（Breakdown Voltage, VBR）通常在7.21V到8V之间（在1mA电流条件下测得），这表示当电压超过VBR时，二极管开始导通，从而限制电压的进一步升高。对应的钳位电压（Clamping Voltage, VC）约为10.3V（在峰值脉冲电流IPPM = 8/20μs波形，最大10A条件下测得），保证保护电路在浪涌事件下不会被过高电压破坏。

　　SMBJ6.5CA的峰值脉冲电流（IPP）为12.8A（8/20μs波形），能够承受较大的浪涌能量，而不会造成器件损坏。其功耗能力（Peak Pulse Power Dissipation, Pppm）可达400W，在短时浪涌条件下快速吸收过电压能量，保护下游元件。

　　该器件的电容值较低，通常在150pF左右，这使其在高速信号线路中应用时不会明显影响信号传输。它的响应时间极快，可在皮秒到纳秒级别内导通，从而及时抑制瞬态过压。

　　SMBJ6.5CA的双向特性使其适用于交流或可能存在正负电压突波的电路环境。在环境温度范围-55℃至+150℃下均能稳定工作，保证长期可靠性。总体来看，SMBJ6.5CA凭借其工作电压范围合理、峰值脉冲承受能力强、钳位电压低、响应快速等特点，是电子电路中常用的过压保护器件，尤其适合保护敏感的半导体器件、通信接口及低压供电线路。

　　SMBJ6.5CA的工作原理

　　SMBJ6.5CA是一种双向瞬态电压抑制（TVS）二极管，其主要作用是保护电子电路免受瞬态过电压的损害，如雷击、电源浪涌或静电放电（ESD）。其工作原理基于二极管的雪崩击穿效应和导通特性，通过在电压超过器件额定值时迅速导通，将过电压吸收或分流，从而保护下游电路元件。

　　在正常工作条件下，SMBJ6.5CA的两端电压低于其工作反向电压（VRWM），此时二极管处于高阻状态，几乎不导电，对电路的影响可以忽略。其低电容特性使其在高速信号线路中不会产生明显信号衰减或失真。当外部电路出现瞬态过电压且电压超过其击穿电压（VBR）时，二极管迅速进入雪崩击穿状态，形成低阻通路，使过电压电流通过器件流向地或回路，从而将电压钳制在安全范围内。

　　SMBJ6.5CA的双向设计使其能够在正负方向均能进行保护，适合交流电路或可能存在反向电压波动的场合。具体来说，当输入端电压正向超过钳位电压时，二极管正向导通，将过电压电流引入地或回路；当输入端电压反向超过钳位电压时，二极管反向导通，起到同样的保护作用。其响应速度极快，一般在皮秒至纳秒级，可在瞬态电压刚出现时立即动作，防止电路被高压脉冲击穿。

　　SMBJ6.5CA能够承受高峰值脉冲电流（IPP），在短时间内吸收大量能量而不损坏，这得益于其内部结构的优化设计和高耐压半导体材料。通过将瞬态能量迅速消耗或分散，它有效降低了下游元件承受的电压应力，提高了电路整体可靠性和寿命。

　　SMBJ6.5CA通过高阻态、雪崩击穿导通及快速钳位等机制，实现了对电子电路瞬态过电压的保护，是一种简单、高效且可靠的过压防护器件，尤其适合通信接口、低压电源和敏感半导体器件的保护。

　　SMBJ6.5CA的作用

　　SMBJ6.5CA是一种双向瞬态电压抑制（TVS）二极管，其主要作用是在电子电路中提供过压保护，防止因瞬态电压或浪涌电流对敏感元件造成损坏。现代电子设备中，尤其是通信设备、计算机接口、工业控制系统及家用电子产品，常常面临雷击、静电放电（ESD）、电源开关瞬态以及线路感应干扰等问题。SMBJ6.5CA通过其快速响应和高能量吸收能力，有效地保护这些电路免受损坏。

　　具体来说，SMBJ6.5CA在电路中的主要作用包括：首先，它可以抑制瞬态过电压。当外部输入端出现高于正常工作电压的瞬时电压时，SMBJ6.5CA迅速导通，将过高电压钳制在安全范围内，从而保护下游元器件如微处理器、存储芯片、传感器及通信接口芯片等不被击穿。其次，它能够吸收浪涌电流，器件能够承受高达数十安培的峰值脉冲电流，将瞬间的能量通过二极管消散，防止电路中敏感元件因过流而损坏。

　　SMBJ6.5CA具有双向保护功能，可在正向和反向电压突变时均发挥保护作用，适合交流电路及可能出现电压反向的环境应用。其快速响应时间在皮秒至纳秒级，使其能在瞬态电压刚出现时立即动作，防止瞬态损坏。再者，由于其封装为表面贴装DO-214AA（SMB封装），体积小、安装方便，非常适合现代高密度电子板的自动化生产。

　　SMBJ6.5CA在电子电路中主要作用是保护敏感元件免受瞬态过电压和浪涌电流的破坏，确保设备的稳定运行和可靠性。它在通信接口保护、电源线路防护、工业控制系统及高速信号线路等领域得到广泛应用，是现代电子设计中不可或缺的过压防护元件。

　　SMBJ6.5CA的特点

　　SMBJ6.5CA是一款双向瞬态电压抑制（TVS）二极管，其设计和性能特点使其在电子电路过压保护中具有显著优势。首先，它具有快速响应特性。该器件能够在皮秒至纳秒级的时间内对瞬态过电压作出响应，这意味着一旦电路中出现雷击、电源开关冲击或静电放电等突发过电压，SMBJ6.5CA可以立即导通，将电压钳制在安全范围内，保护下游敏感元件如微处理器、存储芯片和传感器不受损坏。

　　SMBJ6.5CA的双向导通特性是其重要特点之一。无论电压正向还是反向超出其钳位电压，器件都能有效导通，实现双向过压保护。这使其不仅适用于直流电路，也适用于交流电路或可能出现电压反向波动的环境，增加了设计灵活性和应用范围。

　　SMBJ6.5CA具有高峰值脉冲承受能力。它能够承受峰值脉冲电流达到数十安培（通常为12.8A，8/20μs波形），并能够吸收短时高能量浪涌而不损坏。这一特点使其能够保护电路免受雷击浪涌或电源切换瞬态的冲击，提升电子设备的可靠性和耐用性。

　　该器件封装为DO-214AA（SMB封装），适用于表面贴装工艺，体积小巧，便于高密度电路板布局，且安装方便，可靠性高。其低电容特性（约150pF）也使其在高速信号线路中应用时，不会对信号传输产生明显影响，从而保持电路性能的完整性。

　　SMBJ6.5CA还具有宽工作温度范围（-55℃至+150℃），能够在各种恶劣环境下稳定工作。这些特点结合起来，使SMBJ6.5CA成为一种高效、可靠且易于集成的过压保护器件，广泛应用于通信接口、电源线路、工业控制系统及消费电子设备的输入/输出端口保护。其快速响应、双向保护、高脉冲承受能力及适应性强的封装设计，使其在现代电子产品设计中具有不可替代的优势。

　　SMBJ6.5CA的应用

　　SMBJ6.5CA作为一种双向瞬态电压抑制（TVS）二极管，主要应用于各种需要保护电子元件免受瞬态过电压和浪涌电流损害的场合。随着电子设备对可靠性和稳定性要求的提高，SMBJ6.5CA在通信设备、工业控制、计算机接口及消费电子产品中得到了广泛应用。

　　在通信设备中，SMBJ6.5CA常用于保护数据接口、信号线和电源线。例如，在光纤通信模块、以太网接口、USB接口以及HDMI接口等高速数据传输线路上，瞬态电压可能由雷击、线路感应或静电放电引起。SMBJ6.5CA通过快速导通和钳位过电压，防止敏感芯片受损，同时其低电容特性保证了高速信号传输的完整性。

　　在工业控制系统中，SMBJ6.5CA用于保护PLC控制端口、传感器接口和继电器驱动线路。工业环境中常存在电源波动、雷电感应和电机开关引起的瞬态浪涌，SMBJ6.5CA能够承受高峰值脉冲电流并迅速将过电压钳制到安全范围，保证控制系统的稳定运行，减少设备故障率。

　　在计算机及消费电子设备中，SMBJ6.5CA广泛用于USB、电源接口、键盘、鼠标和移动设备充电接口等。其双向保护能力适合直流和交流信号线路，可防止用户操作、外部电源波动或静电放电造成的芯片损坏，从而延长设备寿命，提高可靠性。

　　SMBJ6.5CA还可用于电源线路保护，如开关电源输入端的浪涌抑制和稳压电路保护。其快速响应和高能量吸收能力能有效减少电压尖峰对下游电路的冲击，避免电源模块或负载设备发生故障。

　　SMBJ6.5CA因其快速响应、双向保护、高峰值脉冲承受能力及低电容特性，在通信接口保护、工业控制、计算机及消费电子设备以及电源浪涌防护等领域得到了广泛应用，是现代电子设计中不可或缺的过压保护器件。

　　smbj6.5ca能替代哪些型号

　　一、SMBJ6.5CA有哪些详细型号

　　SMBJ6.5CA 是 SMBJ 系列的一个 TVS（瞬态电压抑制）二极管型号，属于双向表面贴装（SMT/SMB DO‑214AA 封装）器件，主要用于过电压/浪涌抑制保护。其基本参数包括：

　　工作反向电压（VRWM）：约 6.5 V

　　击穿电压（VBR）：约 7.2 V–7.98 V

　　最大钳位电压：约 11.2 V

　　峰值脉冲功率：600 W（10/1000 µs）

　　峰值脉冲电流：约 53.6–56 A

　　极性：双向（bidirectional）

　　封装：SMB（DO‑214AA）用于自动贴装焊接

　　响应速度：极快（典型小于 5 ns）这一基本型号有不同制造商的具体器件变体，包括但不限于：

　　常见品牌及具体型号

　　Littelfuse SMBJ6.5CA

　　Littelfuse 的标准双向 SMBJ6.5CA，广泛用于通用 TVS 保护。

　　Taiwan Semiconductor SMBJ6V5CA

　　台湾半导体公司（Semtech/TSC）版本，参数与标准 SMBJ6.5CA 相同。

　　STMicroelectronics SMBJ6.5CA‑TR

　　ST 的 SMBJ6.5CA 等效产品，适合自动化 SMT 安装。这些型号主要差异在于制造商资质、包装和品牌支持，但电气性能基本一致，满足 6.5 V 双向 TVS 保护的典型需求。

　　二、SMBJ6.5CA可以替代哪些型号

　　在电子设计与维修中，设计者和维修工程师需要知道哪些 TVS 二极管可以替换 SMBJ6.5CA，尤其在原件断货或价格/供应受限时。替换时必须满足几个基本条件：

　　反向工作电压（VRWM）相同或非常接近

　　峰值脉冲功率相同或更高

　　钳位电压不高于原件太多，以维持保护效果

　　封装尺寸和安装方式兼容 SMT DO‑214AA/SMB基于这些原则，SMBJ6.5CA 的可替代型号主要包括：

　　1. 同系列但不同制造商等效器件

　　这些是最常见的替代选择，因为它们物理尺寸、VRWM 和功率规格基本一致：

　　Taiwan Semiconductor SMBJ6V5CA

　　与 SMBJ6.5CA 等效的 Semtech/Taiwan Semiconductor 版本，工作参数相同，可无缝替代。

　　STMicroelectronics SMBJ6.5CA‑TR

　　ST 的 TVS 二极管版本，通常用于自动化 SMT 贴片。这类器件就是最直接的等效替换——在目标电路中功能一致、性能匹配、封装兼容。

　　2. 相近工作电压的 TVS 器件（可在部分场景替代）

　　如果设计容忍略微不同的工作电压和钳位值，有时可以用 相近规格 的 TVS 器件替换，但注意保护水平会有所变化：

　　Littelfuse SMBJ6.0CA

　　类似的双向 TVS 器件，工作电压为约 6 V，钳位电压略低于 6.5 V 器件。适用于 5 V ±10% 设计，保护可能更紧，但对于某些 5 V 系统可用。

　　Vishay SMBJ6.0CA‑E3/52

　　Vishay 的 6.0 V 版电视抑制器，参数接近，可在要求不是绝对严格时采用。替代时必须检查电路工作电压和容忍范围，因为 VRWM 和 Vclamp 的变化会影响保护效果。

　　3. 不建议随意替换的型号

　　尽管 TVS 库存丰富，但有些型号不适合作为 SMBJ6.5CA 的直接替换：

　　高电压型号（如 30 V、60 V 等）例如 P6SMB 51CA TVS 或更高 VRWM 的器件，只能用于不同电压等级的电源线或信号线保护，不适用于 5–7 V 低压线路。

　　非双向单向型号（如某些单向 SMBJ 型）不建议在需要双向保护的 AC 信号或对称浪涌环境使用。

　　三、替代时的实际选型建议

　　确认工作电压与浪涌能量需求

　　对于 5 V/6.5 V 级别的保护，确保替代器件的 VRWM 与 SMBJ6.5CA 接近，钳位电压不明显更高，否则无法有效钳制瞬态电压。

　　封装尺寸一致

　　SMBJ6.5CA 属于 SMB（DO‑214AA），替换器件也应是相同封装才能确保贴片兼容。

　　峰值脉冲功率（Ppp）一致或更高

　　替换器件的浪涌承受能力至少与 SMBJ6.5CA 相同（600 W 10/1000 µs），以保证同等保护水平。

　　双向特性

　　若原电路依赖双向保护（AC 环境或对称浪涌风险），替换器同样应为双向 TVS。

　　结语

　　SMBJ6.5CA 作为常见的 6.5 V 双向 TVS 二极管，在电路防护设计中广泛使用。选型或替代时，需要考虑工作电压、封装形式、钳位电压和浪涌功率等关键参数。通过选择相同系列或参数相近的 TVS 器件，可以实现可靠的替换设计。在器件短缺或供应不足的情况下，理解这些参数匹配原则将大大提升设计和修复效率。
