eg2131的参数

　　EG2131 是一款 高性能大功率 MOSFET/IGBT 栅极驱动集成电路，通常用于无刷电机驱动器、开关电源、电动车控制器等功率电子场合。它集成功能丰富、外围元件少、驱动能力强等特点，适合高压半桥驱动电路设计。

　　工作电源与电压参数

　　芯片低端侧供电 VCC 电压范围为 11 V 到 20 V，典型工作电压为 15 V；欠压保护功能确保当 VCC 过低时关闭输出，避免驱动器误动作。高端侧采用自举电源设计，可承受 最高约 300 V 的悬浮电压（用于高侧驱动），适合高压半桥结构。静态电流非常低，在典型条件下仅数十微安量级，静态功耗小，有利于低功耗系统设计。

　　输入/逻辑特性

　　芯片的输入逻辑能适配常见的控制信号电平，高电平识别阈值约 2.5 V 以上，低电平可识别至接近 0 V。输入端还集成有上拉/下拉电阻，使得输入悬空时功率管默认关闭，提高电路可靠性。

　　输出驱动能力

　　EG2131 提供 双通道输出（高端 HO 和低端 LO），典型输出电流能力约为：

　　输出拉电流 IO+ ≈ 1 A（源电流）

　　输出灌电流 IO− ≈ 1.5 A（sink 电流）

　　这样的驱动能力可以快速为大功率 MOSFET 或 IGBT 栅极充放电，实现快速开关动作。开关速度与动态特性

　　在典型测试条件下（VCC=15 V、负载电容 CL=10 nF）：

　　低端输出开启延迟约 410–500 ns，关闭延迟约 150–300 ns

　　上升时间约 180–300 ns，下降时间约 70–150 ns

　　高端输出特性与低端类似。内部自带的死区时间约 250 ns（typ），用于防止上/下管交叉导通。功能特性与保护

　　EG2131 内部集成了多种实用功能：欠压关断、死区时间自动控制、输入脉冲滤波、输出闭锁（互锁防止上下管同时导通）、电平位移等，有助于提高功率级的稳定性和抗干扰能力。

　　封装与适用性

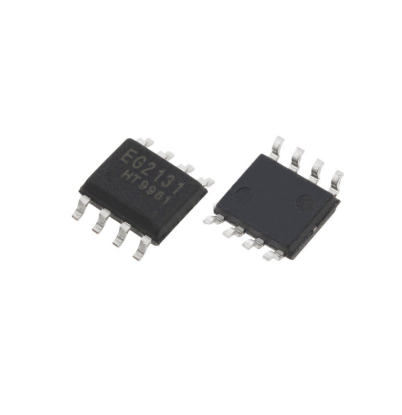

　　该芯片一般采用 SOP‑8 封装，体积小、焊接方便。整体参数设计使其可适配 PWM 控制频率较高的系统（资料显示最高支持约 500 kHz）。

　　EG2131 是一款性价比高、功能完善的中等功率栅极驱动芯片，适合多种高压半桥驱动应用。

　　EG2131 的工作原理

　　EG2131 是一款 高低侧半桥 MOSFET/IGBT 栅极驱动芯片，主要用于功率电子系统中实现对大功率开关器件的快速开关控制。其工作原理可以从输入控制、输出驱动、高低侧切换和保护功能四个方面进行分析。

　　芯片通过 逻辑输入端（IN） 接收来自 MCU 或 PWM 控制器的控制信号。当输入信号为高电平时，驱动芯片会根据内部逻辑产生对应的 高侧（HO）或低侧（LO）驱动信号，实现 MOSFET/IGBT 的开启。输入端通常带有上拉/下拉电阻和滤波电路，可有效抑制输入毛刺信号，提高系统抗干扰能力。

　　在 低侧驱动 中，LO 输出直接连接低端 MOSFET/IGBT 栅极。芯片通过内部电源 VCC 为低端功率管提供驱动电流，实现快速充放电。EG2131 的低端输出具有约 ±1 A 的电流驱动能力，可以快速将 MOSFET/IGBT 从截止状态切换到导通状态，缩短开关时间，降低开关损耗。

　　对于 高侧驱动，芯片通过 HO 输出驱动高端功率管。由于高端 MOSFET/IGBT 的源极与电源负端不是固定电位，EG2131 内部采用自举电路实现高端浮动驱动。自举电路利用外部电容在低侧导通时为高侧供电，使 HO 输出能够相对于高侧源极产生足够的栅极驱动电压，从而正确控制高侧功率管的开关。

　　EG2131 内部集成了多种 保护机制。欠压保护（UVLO）会在 VCC 或自举电压不足时关闭输出，防止功率管在不足电压下误导通；死区时间控制用于避免高低侧同时导通产生短路；互锁与闭锁功能增强系统安全性。

　　EG2131 的工作原理可以概括为：通过逻辑信号控制高低侧输出，在低端直接驱动 MOSFET/IGBT 栅极，高端通过自举电路实现浮动驱动，同时结合死区时间和欠压保护等功能，实现高效、安全的功率器件开关控制。其快速响应和集成功能使其成为中高功率半桥驱动应用中的理想选择。

　　EG2131 的作用

　　EG2131 是一款高性能的 MOSFET/IGBT 栅极驱动芯片，其核心作用是实现对大功率开关器件的快速、稳定、安全驱动，从而在各种功率电子系统中发挥关键功能。具体来说，其作用主要体现在以下几个方面：

　　EG2131 为功率开关器件提供驱动电流和电压。MOSFET 和 IGBT 的栅极需要一定幅值的电压才能导通，同时在开关过程中需要充放大量的栅极电荷。EG2131 通过其高低侧输出端提供 ±1 A 左右的驱动能力，能够快速将栅极电压从低电平提升到高电平或从高电平下降到低电平，从而实现 MOSFET/IGBT 的快速开关，降低开关损耗，提高系统效率。

　　EG2131 实现高低侧功率管的半桥驱动。在典型的半桥拓扑中，高侧功率管的源极不是固定电位，直接驱动难度较大。EG2131 内部集成自举电路和浮动驱动技术，使高侧 MOSFET/IGBT 能够在高压环境下正确导通，确保半桥电路正常工作。这一功能在无刷电机驱动器、开关电源和电动车控制器等应用中至关重要。

　　EG2131 提供多种保护功能。芯片内置欠压保护（UVLO）、死区时间控制、互锁闭锁等功能，可以防止高低侧功率管同时导通导致的短路损坏，保护系统安全。欠压保护还可以防止驱动电压不足时功率管误动作，提高整体可靠性。

　　EG2131 简化了电路设计。它集成了逻辑输入处理、驱动放大、自举电路和保护机制等功能，减少了外部元件数量，使 PCB 布局更紧凑，降低系统成本，同时提升设计效率。

　　EG2131 的作用不仅是提供栅极驱动，还包括保证功率器件的安全、高效工作，支持高低侧半桥应用，并简化整体电路设计。因此，它在开关电源、电机驱动器、电动车控制器以及其他中高功率电子系统中具有不可替代的重要作用。

　　EG2131 的特点

　　EG2131 是一款高性能的 MOSFET/IGBT 栅极驱动芯片，其设计充分考虑了功率电子系统对快速开关、高可靠性和安全性的需求，具有多项显著特点。

　　高低侧驱动能力强。EG2131 提供双通道输出，高低侧均可驱动大功率 MOSFET 或 IGBT。低端输出可提供约 ±1 A 的源/漏电流，高端输出通过自举电路实现浮动驱动，使其可以在高电压半桥结构中稳定工作。这种强驱动能力保证功率器件快速充放电，降低开关损耗，提高系统效率，尤其适合高频 PWM 控制场景。

　　宽工作电压范围。低端侧供电电压 VCC 在 11 V 到 20 V 之间，典型为 15 V，高端悬浮电压可承受约 300 V。这使得 EG2131 能够适应不同功率等级的应用，尤其适用于中高压半桥电路设计。

　　集成多种保护功能。芯片内部集成欠压锁定（UVLO）功能，当 VCC 或自举电压过低时自动关闭输出，防止功率管在低电压下误导通。死区时间控制功能可有效避免高低侧功率管交叉导通短路。互锁闭锁机制进一步提高系统安全性，防止异常信号引起功率器件损坏。

　　输入逻辑兼容性好。EG2131 的输入端设计能够兼容标准逻辑电平，带有上拉/下拉和滤波功能，能够抑制输入毛刺信号，提高抗干扰能力，使其在复杂电磁环境下仍能可靠工作。

　　封装小巧、外围元件少。芯片通常采用 SOP‑8 封装，占板面积小，焊接方便，且集成了自举电路和逻辑处理单元，外围元件需求较少，简化了 PCB 设计，提高设计效率，降低成本。

　　快速响应、高可靠性。芯片开关延迟低，输出上升/下降时间快，适合高频开关应用，且内部功能设计充分考虑功率电路的安全与稳定性，使其在电动车控制器、开关电源、无刷电机驱动器等应用中表现出色。

　　EG2131 具有强驱动能力、宽电压适应性、完善保护功能、输入兼容性好以及小型集成设计等特点，是中高功率半桥驱动电路中理想的选择。

　　EG2131 的应用

　　EG2131 是一款高性能 MOSFET/IGBT 栅极驱动芯片，因其强大的驱动能力、完善的保护功能和高可靠性，广泛应用于各种中高功率电子系统中。其典型应用主要集中在电力电子、智能控制以及新能源汽车等领域。

　　在 开关电源（SMPS） 中，EG2131 常用于半桥或全桥拓扑的驱动电路。开关电源需要高频率、高效率地控制功率 MOSFET/IGBT 开关，而 EG2131 提供的 ±1 A 高低侧驱动电流可以快速充放栅极电荷，实现快速开关，降低开关损耗，提高转换效率。同时，其内部欠压保护和死区时间控制功能能有效防止器件误导通或短路，提高电源的稳定性与可靠性。

　　EG2131 在 无刷直流电机（BLDC）驱动器 中应用广泛。BLDC 电机通常采用三相半桥驱动结构，通过 PWM 信号精确控制转矩和速度。EG2131 可以为每个功率 MOSFET 提供高低侧驱动，确保电机在高频 PWM 控制下高效运行，同时其保护机制避免电机驱动器在过流或欠压情况下损坏。

　　电动车控制器 是 EG2131 的重要应用场景之一。电动车动力系统通常使用大功率 MOSFET/IGBT 构成的逆变器，将直流电源转换为交流驱动电机。EG2131 通过高低侧半桥驱动，确保逆变器输出稳定，同时通过欠压保护、死区时间控制和闭锁功能保证动力系统的安全性。

　　EG2131 还适用于 高压 DC-DC 转换器、功率放大器和光伏逆变器 等场合。在这些应用中，芯片能够快速驱动功率器件，同时有效防止短路和过压损坏，提高整个系统的可靠性和使用寿命。

　　EG2131 以其强驱动能力、快速响应、完善保护和小型封装特点，广泛应用于开关电源、无刷直流电机驱动器、电动车控制器以及各类中高功率半桥或全桥电路中，是现代功率电子系统中不可或缺的栅极驱动芯片。

　　eg2131能替代哪些型号

　　一、EG2131 型号详解与系列变体

　　1. 基本型号：EG2131

　　EG2131 是屹晶微电子（EG Micro）推出的一款 高功率 MOSFET/IGBT 栅极驱动器芯片。它用于高低侧半桥驱动设计，通过内部集成逻辑输入处理、死区控制、欠压关断、闭锁与输出驱动电路等功能，实现对功率开关器件（如 MOSFET、IGBT）快速、安全驱动。该芯片采用 SOP‑8 封装，高端侧耐压可达约 300V，低端侧供电电压范围约 11V‑20V，输出驱动能力约 IO+/- 1A/1.5A，支持最高约 500 kHz PWM 频率。静态电流极低（<5 μA），适合电池供电等场合。+1

　　2. 同系/相关型号

　　从资料和数据手册页面来看，EG2131 并不是孤立的单一型号，而是隶属于一个 EGMicro 的栅极驱动产品族，该族中还包含：

　　EG2130 – 功能类似但可能参数略有差异的 MOS/IGBT 驱动芯片。

　　EG2132 – 另一款高功率栅极驱动芯片，参数接近 EG2131，可视为同系列不同定位产品。

　　EG2133 / EG2134 / EG2136 – 多用于三相或更复杂驱动结构的半桥/全桥驱动 IC，封装引脚更多、功能更复杂。这些相关型号表明 EGMicro 针对不同应用场景（单个半桥 vs 三相等）有多种栅极驱动 IC。EG2131 在里面定位为 单通道（双通道高低侧）高压半桥驱动芯片。

　　二、EG2131 能替代哪些型号

　　1. 同类栅极驱动通用替代（功能/参数相近）

　　根据市场对 EG2131 的归类和类似产品说明，可以将 EG2131 与以下 国际品牌 Gate Driver IC 对比，它们在典型的 300V 级半桥驱动应用中功能相似，因此在电路设计上通常可以作为直接或稍经调整后的替代方案：

　　IR2110 / IR2113 系列（Infineon / International Rectifier）

　　IR2110、IR2113 是非常常见的高低侧栅极驱动芯片，支持宽电压驱动、高侧自举、欠压保护等功能，适用于中高压半桥驱动。EG2131 在设计功能上与这些型号非常接近，因此在许多电路设计中可以互换使用（注意引脚和逻辑电平可能有所不同，需要适配 PCB 和控制信号）。

　　FAN7382（ON Semiconductor）

　　FAN7382 也是一款双通道高低侧 MOSFET/IGBT 驱动器，功能、驱动能力、供电电压等范围与 EG2131 类似，可用于高电压半桥驱动场合。

　　HIP4081A（Renesas）

　　Renesas HIP4081A 支持高低侧驱动，自举供电，同样适合 300V 级功率桥驱动，在多数参数范围内可与 EG2131 互换。

　　L6384E（STMicroelectronics）

　　L6384E 是 ST 出品的一款栅极驱动 IC，支持高低侧驱动及欠压锁定，与 EG2131 相似，可作为替代选择。

　　2. 替代时需考虑的关键差异

　　虽然上述型号与 EG2131 功能大致类似，但在真正替代时需关注以下设计要点：

　　引脚排列与逻辑

　　不同厂家 IC 的引脚顺序、逻辑电平（HIN/ LIN 高有效或低有效）可能不同，替换时需检查并重新适配 PCB。EG2131 的输入设计包括内部下拉/上拉电阻，某些替代型号未必内置。

　　驱动能力（输出电流）

　　EG2131 典型驱动能力约 1A/1.5A（拉/灌电流），某些替代型号驱动能力可能更高或更低，需与目标 MOSFET/IGBT 匹配，否则可能影响开关速度或热耗。

　　供电与自举电路

　　确保替代型号供电电压范围匹配原设计（如 11V‑20V Vcc、自举电容要求等），否则可能损伤芯片或导致异常工作。

　　三、总结与建议

　　总体来看：

　　EG2131 是单通道（高/低侧）高压栅极驱动芯片，主要用于驱动 MOSFET/IGBT，在无刷电机驱动、开关电源、电动车控制器等场景常见。

　　它属于 EGMicro 213x 系列之一，与 EG2130、EG2132 等同家族型号类似。

　　可以用一些国际通用的 Gate Driver IC（如 IR2110、FAN7382、HIP4081A、L6384E）替代，但需要根据电路的具体电压、驱动电流、引脚逻辑及 PCB 布局进行调整。

　　在替代设计中优先选用具有类似功能的同类高低侧驱动器，并验证电气特性匹配性，以保证系统稳定性与安全性。
