lm5175的参数

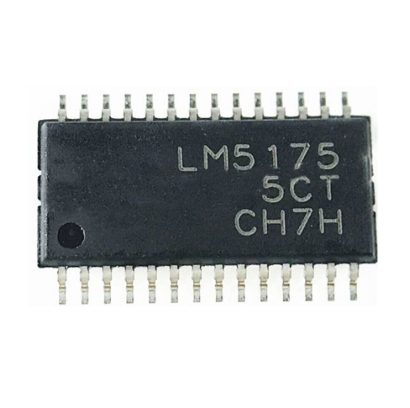

　　LM5175 是一款高性能同步四开关降压-升压（Buck-Boost）DC-DC 控制器，其主要参数覆盖了宽输入、电流模式控制和高可靠性应用需求。该器件采用电流模式控制架构，能够在输入电压高于、低于或接近输出电压时实现连续、无缝的降压与升压转换，保证输出电压稳定。

　　在电气参数方面，LM5175 支持宽输入电压范围，常见设计中输入电压可从低至约 3V，一直到 42V 甚至更高，具体取决于外部 MOSFET 和系统设计。输出电压范围非常灵活，由外部反馈电阻网络设定，能够覆盖从几伏到数十伏的应用需求。器件本身不集成功率管，而是通过四路栅极驱动输出控制外部 N 沟道 MOSFET，使系统可根据功率等级自由选型，适用于中高功率电源方案。

　　在频率与控制参数上，LM5175 支持可编程开关频率，通常可在数百千赫兹范围内调节，工程师可在效率、EMI 和磁性元件体积之间进行权衡。其栅极驱动能力较强，能够驱动低导通电阻 MOSFET，从而降低导通损耗，提高整体转换效率。在轻载和重载条件下，芯片均能保持良好的稳定性和瞬态响应。

　　保护与可靠性参数是 LM5175 的重要特点。芯片内部集成了逐周期过流保护、输出过压保护、输入欠压锁定（UVLO）以及过温保护功能，可有效防止异常工况对系统造成损坏。同时，LM5175 支持可编程软启动功能，能够限制启动时的浪涌电流，提升系统启动的安全性和可靠性。这些参数特性使 LM5175 特别适合工业电源、汽车电子和宽电压输入的高可靠性 DC-DC 电源应用。

　　lm5175的工作原理

　　LM5175 的工作原理基于同步四开关降压-升压（Buck-Boost）拓扑结构与电流模式控制技术，其核心目标是在输入电压高于、低于或接近输出电压的情况下，都能稳定地提供连续可调的直流输出电压。与传统单一降压或升压方案不同，LM5175 通过对四个外部 N 沟道 MOSFET 的协同控制，实现无缝的工作模式切换，避免输出电压在模式转换过程中出现突变。

　　在降压模式下，当输入电压高于目标输出电压时，LM5175 的工作方式类似于同步 Buck 电路。位于输入侧的高、低侧 MOSFET 交替导通，将输入电压按一定占空比施加到电感上，电感对能量进行存储与释放，从而在输出端形成稳定的较低电压。此时升压侧的 MOSFET 多处于导通或同步状态，以减少能量损耗并保证电流连续。

　　在升压模式下，当输入电压低于输出电压时，LM5175 则表现为同步 Boost 电路。输入侧 MOSFET 主要负责对电感充能，随后通过输出侧 MOSFET 将电感中存储的能量叠加到输入电压之上，提升到设定的输出电压水平。在这一过程中，芯片通过精准控制开关时序和占空比，确保能量高效传递。

　　当输入电压接近输出电压时，LM5175 进入真正的降压-升压混合工作区间，四个 MOSFET 会同时参与调制，形成连续电流路径，实现平滑过渡。这种四开关结构避免了传统非反相 Buck-Boost 在模式切换时的效率下降和电压波动问题。LM5175 采用电流模式控制，通过实时检测电感电流并与误差放大器输出进行比较，实现快速的环路响应和良好的瞬态性能。同时，芯片内部还结合软启动、限流与多重保护逻辑，使整个电源系统在启动、负载变化及异常条件下都能安全、稳定地运行。

　　lm5175的作用

　　LM5175 的主要作用是实现宽输入电压范围条件下的稳定 DC-DC 电压转换，为系统提供连续、可靠且高效率的电源输出。作为一款同步四开关降压-升压（Buck-Boost）控制器，LM5175 能够在输入电压高于、低于或接近输出电压时自动调整工作方式，使输出电压始终保持在设定值，这一点是传统单一降压或升压电源所难以实现的。

　　在实际系统中，输入电源往往存在较大波动，例如电池供电设备在放电过程中电压不断下降，工业或车载电源中输入电压可能因负载或工况变化而上下波动。LM5175 的作用正是屏蔽这些输入侧的不稳定因素，为后级电路提供稳定的电压环境。通过驱动外部 MOSFET，LM5175 可以支持较高的输出功率和电流能力，满足处理器、通信模块、驱动电路等对功率和稳定性的要求。

　　从系统设计角度来看，LM5175 还能显著简化电源架构。使用该芯片，工程师无需分别设计降压和升压两套电源电路，也无需复杂的切换逻辑，就能实现真正的单级非反相降压-升压方案。这不仅减少了元器件数量和 PCB 面积，还提高了整体系统的可靠性和一致性。同时，其电流模式控制和同步整流特性有助于提升转换效率，降低发热和能量损耗。

　　LM5175 在系统保护方面也发挥着重要作用。芯片内部集成了过流、过压、欠压和过温等多种保护功能，可在异常条件下及时限制或关断输出，防止电源和负载受损。综合来看，LM5175 的作用不仅是完成电压转换，更是在复杂电源环境中为电子系统提供高效率、高稳定性和高可靠性的电源保障，广泛应用于工业设备、车载电子、储能系统和宽输入电压供电场合。

　　lm5175的特点

　　LM5175 的特点主要体现在其拓扑结构灵活性、高效率以及面向复杂应用环境的可靠性设计上。作为一款同步四开关降压-升压（Buck-Boost）DC-DC 控制器，LM5175 能够在输入电压高于、低于或接近输出电压的情况下保持连续稳定的输出，这是其最核心、也是最突出的技术特点之一。与传统只能单一降压或升压的电源方案相比，它避免了工作模式切换带来的电压波动和效率下降问题。

　　在效率方面，LM5175 采用同步整流架构，通过驱动四个外部 N 沟道 MOSFET 替代二极管导通路径，大幅降低导通损耗。芯片具备较强的栅极驱动能力，可配合低导通电阻 MOSFET 使用，使系统在中高功率条件下依然保持较高的转换效率，尤其适合对能效和散热要求严格的工业和车载应用。同时，其可编程开关频率设计，使工程师能够在效率、EMI 以及磁性器件体积之间进行灵活权衡。

　　在控制与性能方面，LM5175 采用电流模式控制技术，能够实时监测电感电流变化，提高环路响应速度和稳定性。当负载快速变化时，芯片可以迅速调整占空比，减小输出电压的波动，从而提升系统的瞬态性能。这一特点对于为处理器、通信模块等动态负载供电尤为重要。

　　在可靠性与系统保护方面，LM5175 集成了多种完善的保护特性，包括逐周期过流保护、输出过压保护、输入欠压锁定以及过温保护等。同时还支持可编程软启动，有效抑制启动浪涌电流，延长系统和元器件的使用寿命。综合来看，LM5175 的特点不仅体现在宽输入和高效率上，还体现在其对复杂工况的适应能力和对系统安全性的全面保障，使其成为高可靠性宽输入 DC-DC 电源设计中的重要选择。

　　lm5175的应用

　　LM5175 由于其宽输入电压适应能力、高效率和多重保护功能，在各类复杂电源系统中有着广泛应用。首先，在电池供电设备中，LM5175 能够处理电池电压从满电到低电的变化，无论输入电压高于或低于目标输出电压，都能稳定提供所需电压。这使其非常适合便携式设备、储能系统以及电动工具等需要长时间稳定供电的场景。

　　在工业电源领域，LM5175 也显示出极大的优势。工业设备通常面临输入电压波动大、负载变化频繁的情况，而该芯片能够通过同步四开关拓扑和电流模式控制，实现快速的瞬态响应和高效率转换，保证下游控制器、传感器或执行器在各种工况下都能获得稳定电源。同时，其多重保护功能如过流、过压、欠压锁定和过温保护，为工业系统提供了额外的安全保障，减少系统故障风险。

　　在汽车电子领域，LM5175 也有广泛应用。车载电源环境复杂，电池电压随发动机启动和负载变化而波动，甚至存在瞬态尖峰电压。LM5175 可应对宽输入电压范围，实现降压、升压或中间电压转换，确保车载通信模块、控制单元、显示系统和动力电子等设备稳定运行。此外，其高效率和低 EMI 特性有助于满足汽车电子对散热和电磁兼容的严格要求。

　　LM5175 还可用于分布式电源、通信基站、光伏逆变器辅助电源和工业控制系统等场景。其核心优势在于可通过单级设计实现宽输入电压下的稳定输出，降低系统复杂性、节约 PCB 面积和元器件数量，同时提供高效率和可靠性。总的来看，LM5175 的应用领域涵盖了从便携设备到工业自动化，再到汽车电子及能源系统等多个高可靠性、高效率电源需求场景，体现出其作为宽输入降压-升压控制器的多功能性和适用性。

　　lm5175能替代哪些型号

　　LM5175 的详细型号

　　LM5175 是德州仪器（TI）推出的高性能同步四开关降压-升压（Buck-Boost）DC-DC 控制器，其型号体系涵盖不同封装、温度等级和特性版本，以满足不同应用需求。主要型号包括：

　　LM5175-Q1：汽车级版本，支持更宽温度范围（通常为 -40°C 至 125°C），符合车规标准 AEC-Q100。适合车载电子系统和高可靠性工业应用。

　　LM5175EVM：评估板版本，便于工程师进行原型测试和设计验证。虽然不直接作为产品型号使用，但对快速验证设计非常重要。

　　LM5175-N：标准商业版，适用于工业和消费电子领域，温度范围通常为 0°C 至 85°C。

　　LM5175Y/NOPB：无铅环保版本，符合 RoHS 标准，适合绿色环保要求较高的产品。

　　LM5175-SEP：特殊封装版本，便于紧凑型 PCB 设计。

　　不同型号主要在封装形式、温度等级和认证标准上有所区别，而核心电气参数和功能架构基本一致，均为四开关同步 Buck-Boost 控制器，支持宽输入电压范围、可调输出电压、同步整流、可编程开关频率以及多重保护功能。

　　LM5175 能替代的型号

　　LM5175 由于其宽输入电压适应能力和高效率的四开关同步架构，可以在一定条件下替代多种降压、升压或非反相 Buck-Boost 控制器，尤其是那些需要宽输入电压、单级非反相设计的方案。可替代的主要类型包括以下几类：

　　传统非反相 Buck-Boost 控制器

　　LM5175 可以替代如 Texas Instruments 的 LM5116 或 LM5176 等非反相降压-升压控制器。这些控制器多为单芯片或四开关拓扑，LM5175 的优势在于更高的效率和更灵活的输入输出电压范围，同时具备更强的保护功能。与 LM5116 相比，LM5175 在瞬态响应和占空比调节上具有更高精度，适合对输出电压波动敏感的应用场景。

　　同步 Buck 或 Boost 控制器

　　对于某些原本采用单级 Buck 或 Boost + 切换器组合实现宽输入输出的设计，LM5175 可直接替代双级方案。比如可以替代 LM5117（同步 Buck 控制器）与升压模块组合使用的设计，单级 LM5175 方案可以简化电路、减少元件数量、降低 PCB 面积，同时维持或提高系统效率。

　　汽车和工业宽输入 DC-DC 控制器

　　在汽车和工业应用中，宽输入电压是常见需求，LM5175 可以替代如 LT8705、LT8330 等宽输入降压-升压控制器。相比这些控制器，LM5175 提供电流模式控制架构和同步整流支持，瞬态性能更好，尤其适合对输出纹波和负载调节要求高的系统。其汽车级版本 LM5175-Q1 还可以替代部分非 TI 汽车级 Buck-Boost 控制器，实现设计统一化。

　　低功耗或便携电源控制器

　　对于便携式设备、电池供电系统，LM5175 可以替代一些早期的单片 Buck-Boost 控制器，如 MAX77818 或 TPS63060 等。虽然这些替代品通常适合低功率场景，但 LM5175 通过外部 MOSFET 可支持更高电流输出，适合功率扩展需求，同时在效率、热管理和保护功能上更具优势。

　　多用途非反相 DC-DC 控制器

　　LM5175 的四开关同步拓扑使其可以在单级设计中同时实现降压与升压，适合替代需要多级或模式切换的控制器。例如，一些工业和通信电源设计中，采用 LM3478 或其他多模式控制器实现宽输入输出，LM5175 可通过单芯片方案替代，简化系统设计，降低成本，并提供更稳定的输出电压。

　　总结

　　LM5175 的型号主要覆盖标准工业版、汽车级 Q1 版、环保无铅版及特殊封装版，核心功能保持一致，均为宽输入电压同步四开关 Buck-Boost 控制器。由于其灵活的输入输出适应能力、高效率电流模式控制、同步整流和多重保护功能，LM5175 可以替代多种类型的控制器，包括传统非反相 Buck-Boost 控制器、宽输入工业/汽车 DC-DC 控制器、单级或多级 Buck/Boost 组合方案，以及部分便携电源和低功耗系统控制器。通过使用 LM5175，工程师可以实现电源系统的单级设计，减少元器件数量、简化 PCB 布局、提升系统效率和可靠性，同时满足复杂工况下的宽输入电压和高可靠性需求。
