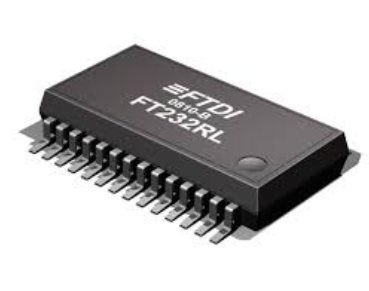

FT232RL 的参数

　　FT232RL 作为 FTDI 的经典 USB 转串口转换芯片，内部集成度高，功能完善，其参数涵盖电气特性、通讯能力、接口配置以及环境特性等多个方面。首先，在基本电气参数上，FT232RL 的工作电压范围为 4.35V～5.25V（典型值 5V），内部还包含 LDO，可以提供 3.3V 输出（最大电流 50mA），用于为外围逻辑或 MCU 提供方便的电源支持。其 I/O 电平支持 3.3V 或 5V 逻辑，可通过外部连接方式轻松切换，使其兼容不同微控制器系统。芯片的典型工作电流在 15mA 左右，使其适用于便携式、低功耗领域。

　　在 USB 规格方面，FT232RL 符合 USB 2.0 Full Speed 标准（12Mbps），并向下兼容 USB 1.1。它内置 USB 协议处理单元，不需要外部晶振，简化设计并提升系统稳定性。而在串口通信参数上，FT232RL 支持非常宽的波特率范围，从 300bps 到 3Mbps 都能稳定运行。UART 接口支持 7/8 位数据位、1/2 位停止位以及奇校验、偶校验和无校验多种校验方式。硬件流控方面提供 CTS、RTS、DSR、DTR、DCD、RI 等信号，方便在工业级应用中进行可靠通信。

　　在存储和配置能力方面，FT232RL 内置可重新编程的 EEPROM，用于配置 USB VID/PID、序列号、制造商字符串等 USB 描述符信息，使开发者可以全面定制设备识别方式。此外，FT232RL 提供 Bit-Bang 模式，允许工程师将其当作通用 I/O 口使用，用于模拟 SPI、I²C 或其他自定义时序信号，提高器件的灵活性。

　　在封装参数方面，FT232RL 采用 SSOP-28 或 QFN-32 封装，适合自动化贴片生产，同时具备良好的散热性能和较高的机械可靠性。其工作温度范围为 −40℃～85℃，满足工业级应用需求。

　　FT232RL 的参数表现出高兼容性、灵活性和可靠性，使其成为 USB 转 UART 连接领域的长期主流选择。

　　FT232RL 的工作原理

　　FT232RL 的工作原理核心在于将 USB 接口的数据协议转化为传统 UART 串口数据格式，从而实现电脑与外设之间的通信桥接。其内部结构由 USB 控制器、串口控制器、时钟电路、波特率发生器、内部 EEPROM 以及 GPIO 模块等功能单元组成，各模块之间通过内部总线紧密配合，使数据在 USB 与 UART 两端可以无缝转换。

　　当 FT232RL 连接到电脑的 USB 端口后，芯片首先通过其内部的 USB 协议引擎与主机建立连接和枚举过程。枚举期间，芯片会将 USB 描述符上报主机系统，其中包含 VID、PID、设备名称等信息，而这些信息可以存储在内部可编程 EEPROM 中供客户修改。主机驱动程序（可为 VCP 虚拟串口驱动或 FTDI 的专用 D2XX 驱动）加载后，系统会将 FT232RL 映射为一个标准 COM 端口，方便上层软件访问。

　　在数据传输过程中，当电脑端发送数据到 USB 接口时，这些数据首先进入 FT232RL 内部的 USB 接收缓存，随后经过协议解析与格式转换，由串口控制单元按 UART 格式发送给外部设备。UART 输出可以设置不同的波特率、停止位、数据位和校验方式，使其能够适配各种微控制器、传感器模块或工业设备。

　　反向数据流过程中，外设通过 RXD 脚发送的串口数据由内部采样逻辑接收，并进入 UART 接收缓存，然后由 USB 控制器将其封装成 USB 数据包传输给上位机。FT232RL 内置精确的波特率发生器，利用内部时钟自动生成多种波特率，保证通信稳定性。

　　FT232RL 的硬件流控信号如 RTS、CTS、DSR、DTR 等，可通过内部状态机自动管理数据流，避免双方缓存溢出，提高传输可靠性。芯片还支持 Bit-Bang 模式，可直接控制 I/O 脚输出特定时序，使 FT232RL 能模拟 SPI、I²C 等简单通信。

　　FT232RL 通过内部 USB 引擎与 UART 控制逻辑协同工作，实现 USB 与串口之间的高速、稳定、透明的数据桥接。

　　FT232RL 的作用

　　FT232RL 的主要作用是充当 USB 与串口之间的通信桥梁，使传统的串行接口设备能够方便地与现代电脑进行数据交互。随着 PC 端的 USB 接口逐渐普及，许多电脑已经不再提供原生的 RS-232 或 TTL 串口，而大量嵌入式设备、控制模块和工业系统仍旧依赖 UART 作为基础通信方式，因此 FT232RL 在连接新旧设备之间扮演了不可或缺的角色。

　　对于开发者而言，FT232RL 的作用不仅仅是提供 USB 转 UART 的基本功能，它还极大简化了调试和开发流程。例如在 MCU 项目中，工程师常使用 FT232RL 作为下载器或调试接口，通过 USB 轻松访问单片机的串口，实现程序烧录、通信测试和实时调试。同时，由于该芯片拥有良好的驱动支持（包括 VCP 虚拟串口驱动和 D2XX 直接驱动），使其能够在 Windows、Linux、macOS 等多平台中即插即用，大幅提升设备通用性。

　　在具体应用功能上，FT232RL 能够提供多种串口控制信号，如 CTS、RTS、DTR、DSR、RI、DCD 等，使其能够支持更复杂的硬件流控机制，满足工业通信对稳定性和实时性的要求。此外，FT232RL 内置可编程 EEPROM，可灵活设置 USB VID/PID、设备名称和序列号，使企业能够根据产品需求构建具有自身特色的 USB 外设，提高品牌识别度。

　　FT232RL 还提供 Bit-Bang 模式，使其能够暂时作为通用数字 I/O 控制器来使用。这让它不仅仅是一颗通信桥接芯片，还可以用于控制简单逻辑信号，如模拟 SPI、I2C 通信，驱动 LED，或生成测试逻辑波形，为工程师提供更多功能扩展空间。

　　FT232RL 的作用在于让 USB 成为一条标准化、稳定且高度兼容的通信通道，为原有需要串口通信的设备提供现代化连接方式。在开发、调试、产品量产、工业控制以及嵌入式通信等领域，它都发挥着极其重要的作用，是 USB 转串口应用中长期而稳定的核心方案。

　　FT232RL的应用

　　FT232RL是一款由FTDI公司推出的USB转串口接口芯片，广泛应用于电子设备的通信和开发中。它的主要应用场景包括微控制器编程、嵌入式系统调试、数据采集和工业自动化控制等。在微控制器开发中，FT232RL可以将USB接口转换为标准的RS232串口，使得PC可以直接与单片机、ARM、Arduino等控制板进行通信，方便进行程序下载、调试和数据传输。在数据采集系统中，FT232RL能够将传感器或外围设备采集到的数据通过USB传输到计算机，实现实时监控和分析。

　　FT232RL还常用于工业设备的通信接口改造。例如，某些老旧设备仅提供串口通信接口，而现代计算机通常缺乏串口接口。通过使用FT232RL，可以将串口信号转换为USB信号，实现新旧设备的兼容。FT232RL还适用于智能家居、物联网设备的通信模块，使得低成本设备可以方便地通过USB与PC或其他主控设备进行数据交换。在嵌入式系统开发板、开发套件和评估板中，FT232RL几乎成为标准配置，用于提供稳定的USB串口接口，提高开发效率和可靠性。

　　FT232RL的应用覆盖了从开发调试到工业控制、数据采集及物联网通信等多个领域，凭借其高兼容性、稳定性和易用性，成为电子产品中不可或缺的接口转换解决方案。

　　FT232RL的应用

　　FT232RL是一款广泛应用于电子开发和设备通信的USB转串口芯片，其应用领域非常广泛，涵盖嵌入式系统开发、工业控制、数据采集、物联网设备等多个方向。在嵌入式系统开发中，FT232RL常用于微控制器的程序下载与调试。由于许多微控制器（如Arduino、STM32、8051等）本身使用串口进行通信，而现代电脑通常不具备传统RS232接口，FT232RL能够将USB信号转换为串口信号，使开发者能够通过USB接口直接与单片机进行通信，从而实现程序烧录、实时调试以及数据传输。

　　在工业控制和自动化领域，FT232RL同样发挥着重要作用。许多工业设备仍使用RS232或TTL串口进行控制和数据通信，而现代控制系统通常使用USB接口。通过FT232RL，这些工业设备可以方便地与计算机、PLC或其他控制系统进行连接，实现数据采集、远程监控及自动化控制。例如，在传感器数据采集系统中，FT232RL可以将传感器采集的模拟或数字信号转换为USB数据流，传输到计算机进行处理和分析，提高系统的灵活性与兼容性。

　　FT232RL在物联网、智能家居和嵌入式通信模块中也得到了广泛应用。很多低成本的物联网设备和开发板都集成FT232RL，用于与计算机或主控设备进行数据交互。它不仅支持标准的串口通信协议，还提供虚拟COM口驱动，使软件开发更加简便，减少了开发复杂度。

　　FT232RL以其高兼容性、易用性和稳定性，成为USB与串口通信之间的桥梁，广泛应用于嵌入式开发、工业自动化、数据采集及物联网设备，为电子系统的通信与调试提供了可靠、便捷的解决方案。

　　ft232rl能替代哪些型号

　　FT232RL的型号及可替代型号

　　FT232RL是FTDI公司推出的一款USB转串口（UART）芯片，在电子开发和设备通信中广泛使用。FTDI为了满足不同应用场景的需求，在FT232系列中提供了多个型号，每个型号在功能、封装形式、驱动支持和电气特性上有所差异。FT232系列的主要型号包括FT232R、FT232BM、FT232RL、FT231X、FT230X、FT245R等。其中，FT232R是最早期的标准型号，支持USB全速设备模式（12Mbps），并提供串口（RS232/TTL）接口；FT232BM是FT232R的升级型号，改进了电源管理和驱动兼容性；FT232RL是FT232R的低成本封装版本，采用SSOP-28封装，集成USB收发器和EEPROM，可通过驱动程序在Windows、Linux、MacOS等系统下生成虚拟COM口；FT231X和FT230X是功能简化版，主要用于低速串口应用，支持更低功耗和小型封装，适合嵌入式和物联网设备；FT245R主要用于USB并口接口转换，提供8位FIFO数据传输能力，适合高速数据传输需求。

　　在具体应用中，FT232RL因其高兼容性、稳定性和成熟驱动生态，常被选作USB转串口解决方案。其内部集成USB收发器、波特率生成器和EEPROM，可方便地定制USB设备描述符，支持串口信号线控制（如RTS、CTS、DTR、DSR、DCD和RI），并具备自动电源管理功能。FT232RL的这些特性，使其可以替代多种类似功能的USB转串口芯片，尤其是在需要稳定虚拟COM口通信和兼容多系统驱动的场景下。

　　在替代方面，FT232RL可以替代多种传统USB转串口芯片或模块。例如，在Arduino开发板或STM32、8051等微控制器的通信接口中，如果原设计使用FT232R或FT232BM，FT232RL可以直接替代，封装兼容且功能完全满足需求。同时，它也可以替代一些国产或第三方USB转串口芯片，如CH340、CH341系列，这类芯片在功能上类似，但在驱动兼容性、稳定性和信号完整性方面略逊于FT232RL。在工业控制和数据采集系统中，原使用PL2303或CP2102的USB串口接口，也可以通过FT232RL进行升级替换，尤其在需要跨平台（Windows、Linux、MacOS）支持虚拟COM口时，FT232RL的驱动优势更加明显。此外，对于需要EEPROM自定义USB设备描述符或控制线路的设计，FT232RL也能够替代功能较为简单、仅提供基本串口功能的芯片。

　　值得注意的是，虽然FT232RL可以在多数情况下替代其他USB转串口芯片，但在功耗要求极低或体积极小的应用中，可能需要考虑FT231X或FT230X等低功耗小封装型号；而在高速数据传输需求场景中，如果原系统采用FT245R或类似FIFO芯片，FT232RL在数据带宽上可能略有不足，需要根据具体设计评估。

　　FT232RL作为FTDI系列中的经典型号，具有高兼容性、驱动成熟、功能完善等优点。在实际应用中，它可以替代FT232R、FT232BM、PL2303、CP2102、CH340/CH341等多种USB转串口芯片，广泛用于嵌入式开发、工业控制、数据采集、物联网设备和通信接口改造中，为开发者提供稳定、可靠的USB串口解决方案。其丰富的配置选项和EEPROM定制能力，使得FT232RL不仅是原有设计的直接替代品，也能够满足更高要求的定制化应用。
