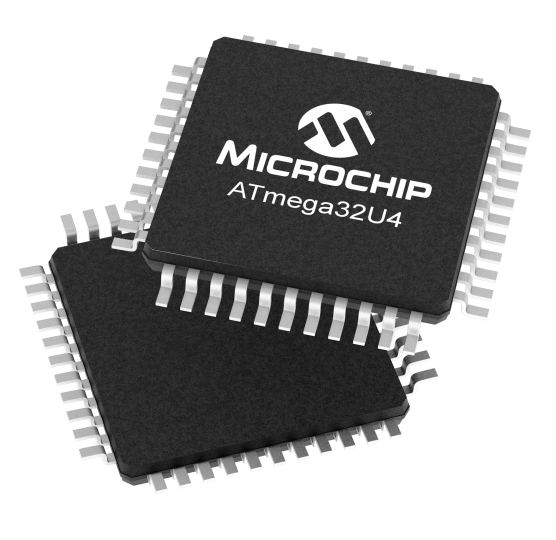

ATmega32U4 的参数

　　ATmega32U4 是一款基于 AVR 架构的 8 位微控制器，其最突出的特性是集成了 USB 2.0 Full-Speed 控制器，使得芯片能够在无需外部 USB 转串口芯片的情况下直接与计算机进行通信。其核心参数包含存储结构、工作频率、外设接口、功耗等级以及 USB 功能等方面，构成了其在嵌入式领域中的重要性能基础。ATmega32U4 集成了 32KB 的 Flash 程序存储器，其中 4KB 可用于 USB Bootloader，这意味着开发者可以在不使用专用编程器的情况下，通过 USB 实现固件升级。芯片内置 2.5KB SRAM 和 1KB EEPROM，可用于程序运行缓存以及长期数据存储。此外，它采用改进型 RISC 架构，指令单周期执行能力使其在 16MHz 主频下仍能维持较高的指令吞吐率，适用于对实时性有一定要求的产品。

　　外设方面，ATmega32U4 提供多种接口资源，包括一个全速 USB 控制器、一个 10 位 ADC（具备多达 12 个输入通道）、四组 16 位与 8 位混合的定时器/计数器、硬件 PWM 输出、SPI 接口、I²C（TWI）接口、以及 UART 串行通信模块。特别是 USB 模块支持 HID、CDC、MIDI 等多种类设备配置，使其可用于键盘、鼠标、游戏控制器、USB 转串口设备等广泛应用。同时它具备内部振荡器，可在无需外部晶振的情况下独立运行，但若项目需要更高稳定性，也支持外接 16MHz 晶体。

　　在电气参数方面，ATmega32U4 的工作电压范围为 2.7V 至 5.5V，适合 USB 5V 和电池供电系统。其多种节能工作模式，如 Idle、Power-down、Standby，可显著降低功耗，使其适用于移动设备和低功耗传感系统。其 I/O 口总数达 26 个，且均具备可配置的上拉电阻与多功能复用能力。整体来看，ATmega32U4 以其丰富的外设资源、稳定的 USB 支持、广泛的电气兼容性以及良好的性能参数，使其成为众多 USB 应用和嵌入式控制系统中的常用 MCU 选择。

　　ATmega32U4 的工作原理

　　ATmega32U4 的工作原理基于 AVR 8 位 RISC（精简指令集）架构，通过单周期指令执行机制实现较高的运算效率。其内部核心由算术逻辑单元（ALU）、寄存器堆、指令译码器以及程序控制逻辑构成。当系统上电后，程序从 Flash 存储器中逐条读取指令，由控制单元解析并交由 ALU 执行，从而完成数据处理、外设控制和逻辑决策等任务。由于采用哈佛结构，程序存储器与数据存储器分离，读取速度更快，提升整体运行效率。

　　ATmega32U4 的另一个核心部分是其可编程多功能外设。芯片内置多组定时器/计数器，可实现计时、PWM 波形产生、事件捕捉等功能，其定时器通过内部时钟源或外部信号驱动，并由独立寄存器进行配置和溢出中断管理。10 位 ADC 的工作原理则基于逐次逼近方式，将模拟电压转换为数字值供程序读取处理，常用于传感器信号采集。SPI、I²C（TWI）与 UART 等通信模块则通过寄存器控制收发时序，支持同步或异步数据传输。

　　最具特色的 USB 模块采用内置 USB 2.0 Full-Speed 收发器，其工作原理基于 USB 协议栈，通过端点（Endpoint）实现数据分组传输。ATmega32U4 可以模拟 HID、CDC 等 USB 类别设备，芯片内部 USB 控制器负责处理枚举、握手、数据交换等流程，使 MCU 可直接与电脑通信。Bootloader 的 USB DFU（Device Firmware Upgrade）功能则允许 MCU 在无编程器条件下直接更新程序。

　　ATmega32U4 具备多种低功耗模式，通过关闭时钟源或外设模块降低能耗。其内部振荡器、电源管理电路、看门狗定时器等确保系统在各种环境下稳定运行。总结而言，ATmega32U4 的工作原理是在 AVR 内核控制下协同各个外设模块，通过指令执行、数字与模拟接口、USB 协议处理以及系统时钟管理构成完整的嵌入式功能体系，适用于 USB 设备、小型控制系统和便携式电子产品。

　　ATmega32U4 的作用

　　ATmega32U4 的主要作用是作为系统中的核心控制器，负责处理数据、执行程序逻辑、管理外设并与外部设备进行通信。它是一款功能完整且带有原生 USB 接口的 8 位 AVR 微控制器，因此在许多嵌入式系统中承担关键的控制与通信任务。凭借其集成度高、资源丰富以及稳定性强的特性，ATmega32U4 在现代电子产品中扮演着多功能、高性价比的核心控制芯片角色。

　　首先，ATmega32U4 的最大作用之一是实现 USB 通信。由于其内置 USB 2.0 Full-Speed 控制器，能够直接模拟 USB 键盘、鼠标、游戏手柄、MIDI 控制器、CDC 虚拟串口等设备，而无需额外的 USB-转-串口芯片。这样的原生 USB 能力使其成为众多 USB 嵌入式产品的首选 MCU，广泛应用于计算机输入设备、工业控制接口适配器、便携数据采集工具和自定义 USB 外设等领域。

　　ATmega32U4 作为控制核心，能够处理传感器数据、执行实时控制任务。其内置 ADC 可采集模拟信号，PWM 输出适合驱动电机、舵机、LED 或执行器，因此常用于小型机器人、自动化设备与便携式仪器仪表。在需要一定运算能力但又不希望使用成本较高 32 位 MCU 的场合，ATmega32U4 提供了一个高性价比的平衡点。

　　由于其稳定的架构与丰富的外设接口（SPI、I²C、UART 等），ATmega32U4 可作为上位机与外设模块之间的桥梁，处理数据转发、协议解析、设备管理等任务。开发者还广泛利用它的 Bootloader 功能，通过 USB 方便地更新固件，让产品维护更简单。

　　ATmega32U4 也在开源硬件社区发挥着重要作用，如 Arduino Leonardo、Micro、Pro Micro 等都以其为主控，使其成为 DIY、原型设计和教育领域的常见核心 MCU。它为用户提供了易用、稳定、可扩展的控制平台，从而在工业、消费电子、创客、教育等多种场景中发挥重要作用。

　　ATmega32U4 的特点

　　ATmega32U4 作为一款带 USB 功能的 8 位 AVR 微控制器，具有多项突出的设计特点，使其在嵌入式系统、USB 设备开发、开源硬件等领域得到广泛应用。其最显著的特点就是集成了 USB 2.0 Full-Speed 控制器，能够在无需外部 USB 转串口芯片的情况下直接与电脑进行 USB 通信。相比传统 AVR MCU 需要额外配备 FT232 或 CH340 芯片，ATmega32U4 的原生 USB 能力大大降低了物料成本、简化了电路设计，并改善了设备与上位机通信时的稳定性和兼容性。

　　在性能结构方面，ATmega32U4 采用 AVR RISC 架构，支持单周期指令执行，配备 32KB Flash、2.5KB SRAM 和 1KB EEPROM，结合最高 16MHz 的工作频率，保证了其具备良好的实时响应速度。其内部资源丰富，包括多组定时器/计数器、12 通道 10 位 ADC、硬件 PWM 模块、SPI、I²C（TWI）、UART 等多种通信接口，使其可以胜任从信号采集、逻辑控制到通信桥接的多类任务。

　　另一个重要特点是其强大的可编程能力与易维护性。ATmega32U4 支持 USB Bootloader，可通过 USB 端口直接下载固件，无需专用编程器，特别适合量产产品的固件升级与现场维护。同时，它具备多种低功耗模式，可显著降低电池供电系统的功耗，使其适用于便携式设备。

　　ATmega32U4 拥有高度灵活的 I/O 设计，多达 26 个可配置引脚可用于输入、输出、模拟信号以及外设复用功能。其稳定可靠的内部振荡器、电源管理模块、看门狗定时器等进一步增强了系统的稳定性。

　　在实际应用领域，ATmega32U4 兼顾性能、成本与便利性，特别适合 USB HID 设备、开源硬件平台、小型机器人、数据采集仪器以及轻量级控制系统。其成熟的社区支持、丰富的资料与稳定性，使其成为嵌入式设计中广受青睐的一款经典 MCU。

　　ATmega32U4 的应用

　　ATmega32U4 由于其丰富的外设资源、原生 USB 功能以及稳定的性能，广泛应用于各种嵌入式控制和 USB 通信设备中。在开源硬件领域，它是 Arduino Leonardo、Arduino Micro 和 Pro Micro 等开发板的核心芯片，为创客、教育和快速原型开发提供了方便的平台。开发者可以利用其 USB 接口直接模拟键盘、鼠标或游戏手柄，实现复杂的人机交互功能，而无需额外的转换芯片，从而简化设计和降低成本。

　　在计算机外设方面，ATmega32U4 常用于自定义键盘、宏控制器、鼠标、MIDI 乐器控制器等 USB HID 设备。这些应用利用其内置 USB 控制器实现高速、可靠的数据传输和多设备兼容性，使产品能够直接即插即用。除了 HID 设备，它还常用于 USB 转串口适配器、数据采集模块和通信桥接装置，通过其 UART、SPI、I²C 接口与外部传感器或模块进行数据交互，并将信息传输到上位机。

　　在工业控制与自动化系统中，ATmega32U4 可用作微型控制器，处理传感器信号、执行 PWM 控制、驱动小型电机或舵机，以及进行定时与逻辑决策。其低功耗特性和多种省电模式使其适合便携式设备或电池供电的监测仪器。在教育和实验平台中，ATmega32U4 的易编程特性和丰富文档资源，使学生和工程师能够快速掌握 MCU 编程和硬件控制，完成从基础实验到复杂系统原型的开发。

　　ATmega32U4 也被用于便携式医疗设备、家用智能设备、机器人控制器、灯光控制系统以及物联网终端等多种场景。其综合性能、USB 原生支持以及良好的稳定性，使其成为小型嵌入式系统、创客项目和 USB 外设设计的理想选择，广泛满足教育、工业、娱乐和消费电子等多种领域的应用需求。

　　atmega32u4能替代哪些型号

　　ATmega32U4 的详细型号及可替代型号

　　ATmega32U4 是 Microchip（原 Atmel）推出的 AVR 系列 MCU 中带 USB 功能的代表型号，其自身也衍生出多种封装和性能规格的详细型号，主要区别在于工作温度范围、封装形式、存储容量以及工业等级。常见的 ATmega32U4 详细型号包括：

　　ATmega32U4-AU：TQFP-44 封装，适用于表面贴装（SMT）应用，工作温度范围为 -40°C 到 +85°C，标准工业级，32KB Flash、2.5KB SRAM、1KB EEPROM。

　　ATmega32U4-MU：QFN-32 封装，适合空间受限的 PCB 设计，工作温度为 -40°C 到 +85°C，功能参数与 AU 型号相同。

　　ATmega32U4-AN：PDIP-44 封装，便于插入式开发板和实验平台使用，适合教育和原型设计，工作温度范围 -40°C 到 +85°C。

　　ATmega32U4-MH：HVQFN 封装，提供良好的热性能和较小的封装体积，适合便携式设备和小型控制系统。

　　ATmega32U4-AU (工业扩展版)：某些批次提供增强工业温度范围和更严格的质量控制，适用于工业控制环境。

　　这些型号在功能上基本一致，主要差异在于封装形式、散热性能及适应环境能力，用户可根据实际设计需求选择最合适的型号。

　　ATmega32U4 可替代的型号

　　ATmega32U4 的原生 USB 功能、丰富 I/O 资源和 AVR 核心架构使其能够替代多种类似用途的 MCU，尤其是在 USB HID 设备、便携控制器、嵌入式开发板及小型控制系统中。具体可替代的型号包括以下几类：

　　ATmega 系列其他带 USB MCU：

　　ATmega16U4：功能与 ATmega32U4 类似，Flash 容量为 16KB，适用于对存储需求较低的 USB 应用。虽然 SRAM 较小（1KB），但在轻量型 USB HID 或串口设备中可作为替代。

　　ATmega32U2：USB MCU，Flash 为 32KB，但引脚和外设资源略少。适合需要 USB 功能但占板空间有限的设计。

　　ATmega16U2：常用于 Arduino UNO 等开发板 USB 转串口功能，若应用要求更强处理能力或更多 I/O，可用 ATmega32U4 替代。

　　非 USB MCU 配合外部 USB 转串口芯片的替代方案：

　　在一些旧设计中，开发者使用普通 AVR MCU（如 ATmega328P）配合 FT232、CH340 或 CP2102 芯片实现 USB 通信。在这种情况下，ATmega32U4 可以直接替代整个 MCU+USB 转换方案，减少器件数量和 PCB 复杂度，同时提高系统可靠性和兼容性。

　　开源硬件和 DIY 项目中的 MCU 替代：

　　Arduino Leonardo、Micro 和 Pro Micro 上的 ATmega32U4 可替代使用 ATmega8、ATmega16 或 ATmega328P 的板子，如果原设计需要 USB HID 功能或更多 I/O 和 PWM 输出，ATmega32U4 提供更好的性能和扩展性。

　　对于自制键盘、游戏控制器、MIDI 控制器等 USB 外设项目，原本使用 ATmega16U2 或外部 USB 芯片的方案，也可以直接替换为 ATmega32U4，从而实现更简洁的硬件设计。

　　其他品牌 USB MCU 替代：

　　虽然 ATmega32U4 主要在 AVR 系列生态中使用，但在功能上，也可以替代部分小型 USB MCU 例如 Microchip PIC18F 系列带 USB 的 MCU（如 PIC18F4550、PIC18F2455），在处理 USB HID、CDC、MIDI 或小型控制任务时，ATmega32U4 提供类似甚至更丰富的 I/O 资源和更方便的开源开发环境。

　　ATmega32U4 的型号多样，涵盖 PDIP、TQFP、QFN 等封装形式，满足从教育、原型设计到工业控制的各种需求。它可以替代 ATmega16U4、ATmega32U2、ATmega16U2 等带 USB 的 AVR MCU，也能取代 MCU+USB 转串口方案，以及部分小型 USB PIC MCU。在设计升级、简化硬件、扩展功能或开源项目开发中，ATmega32U4 是高性价比且兼容性强的优选方案。
