hg-c1400的参数

　　基本信息

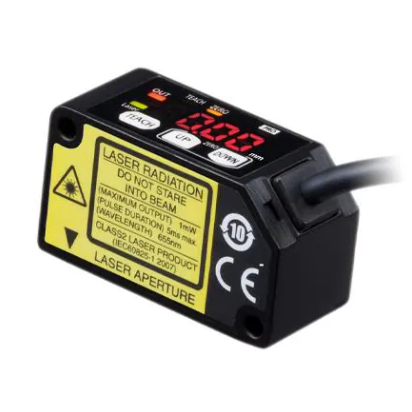

　　型号 (Part Number)：HG-C1400

　　系列 (Series)：HG-C 系列，CMOS 型微型激光位移传感器

　　测量方式：激光反射 (Laser displacement)

　　主要测量参数

　　测量中心距离 (Measurement center distance)：400 mm

　　测量范围 (Measuring range)：± 200 mm，即从 200 mm 到 600 mm 区间内工作 device.panasonic.cn+1

　　重复精度 (Repeatability)：

　　在测量距离 200 mm ～ 400 mm 范围内：约 ± 300 µm

　　在测量距离 400 mm ～ 600 mm 范围内：约 ± 800 µm

　　线性 (Linearity)：

　　200–400 mm：± 0.2% Full Scale (F.S.)

　　400–600 mm：± 0.3% F.S.

　　光学 & 激光特性

　　光源 (Light source)：红色半导体激光 (Red semiconductor laser)，Class 2, 波长 655 nm，最大输出功率 1 mW。符合 IEC / JIS / GB / FDA 激光规范。 i

　　光束直径 (Beam diameter)：在测量中心距离 (400 mm) 处约为 ø 500 µm (0.5 mm)

　　注：该直径按光强度下降到中心光强的 1/e² (约为 13.5%) 处计算。实际反射面积可能比这个测点稍大，这会对测量结果有一定影响。

　　电气规格

　　供电电压 (Supply voltage)：12–24 V DC ±10%，允许电压波动 (ripple) 峰-峰最大 10%

　　功耗 (Current consumption)： ≤ 40 mA (24 V DC)； ≤ 65 mA (12 V DC)

　　控制输出 (Control output)：NPN 开路集电极 (open-collector)。

　　最大漏电流 (sink current): 50 mA。

　　最大适用电压: 30 V DC 或以下 (输出至 0 V)。

　　残留电压 (Residual voltage): ≤ 1.5 V (在 50 mA sink current 下)。

　　漏电流 (Leakage current): ≤ 0.1 mA。

　　输出模式可切换：Light-ON / Dark-ON，可自动复位 (短路保护)

　　模拟输出 (Analog output)：可选

　　电压输出：0 ～ +5 V (报警时可上升至 +5.2 V)，输出阻抗 100 Ω。

　　电流输出：4 ～ 20 mA (报警时为 0 mA)，负载阻抗 ≤ 300 Ω。

　　响应时间 (Response time)：可切换 1.5 ms / 5 ms / 10 ms，适应不同速度要求的应用场景。

　　环境与机械特性

　　防护等级 (Protection)：IP67 (防尘、防水)

　　工作温度：-10 °C 到 +45 °C；存储温度：-20 °C ～ +60 °C

　　湿度：工作与存储均为 35–85% 相对湿度 (RH)

　　振动 / 冲击耐受性：

　　振动：10–55 Hz, 双幅 1.5 mm (X, Y, Z 三个方向，每个方向 2 小时)

　　冲击：500 m/s² (~50 G) 加速度, X/Y/Z 三方向各 3 次。

　　外壳材质：压铸铝 (铝合金) 外壳 + 丙烯 (Acrylic) 前盖。

　　重量：约 35 g (不含电缆)，含 2 m 电缆后约 85 g。

　　电缆：5 芯复合电缆，标准长度 2 m。若使用 ≥ 0.3 mm² 的电缆，可延长总长至 10 m。

　　海拔：工作海拔 ≤ 2000 m。

　　认证与合规性

　　符合 CE (EMC 指令 / RoHS 指令)、UKCA (EMC / RoHS)、FDA (激光安全)、UL / c-UL 等认证。

　　适用场景与优势

　　由于其高重复精度 (300 µm)、较宽测量范围 (±200 mm)、小光束直径 (ø 500 µm) 和快速响应 (最低 1.5 ms)，HG-C1400 非常适合于工业自动化生产线中的精密测量和检测，例如：

　　零件厚度测量

　　组件高度 / 位置检测

　　表面轮廓 / 形状测量

　　机器人对位、装配检测

　　材料厚度控制、间隙检测

　　其坚固的金属外壳 + IP67 防护 + 抗振动/冲击能力，也使其能够适应工业现场较为恶劣的环境。

　　HG-C1400 的工作原理

　　HG-C1400 是松下（Panasonic）采用 激光三角测量法（Laser Triangulation） 的高精度 CMOS 激光位移传感器。其核心原理是通过激光束照射被测物体表面，再根据反射光在 CMOS 成像元件上的位置变化来计算距离，从而实现对物体位置、位移和微小变化的精准检测。整个测量过程可分为激光发射、反射采集、图像处理与距离计算三个阶段。

　　传感器内部的红色半导体激光器发出一束稳定、聚焦的光点。当激光照射到目标表面后，会产生反射光，通过内部光学透镜系统将反射光引导至 CMOS 接收面。由于 HG-C1400 的结构采用几何固定的三角关系，当被测物体距离传感器发生移动时，反射光在 CMOS 上的成像位置会随之发生横向偏移，这个位置变化就是测量距离变化的关键依据。

　　CMOS 成像元件将反射光位置转换为电信号，这些信号被内部高性能数字处理器实时采集和分析。HG-C1400 内置先进的光斑检测算法，通过判定光斑中心位置、光强分布、噪声水平等参数来增强稳定性，即便在反射光弱、物体表面粗糙、颜色较暗或呈倾斜状态时，也能保持良好可重复性，从而确保位移输出的可靠性。

　　处理器根据几何关系和校准数据计算出实际距离或位移量，并将结果通过 模拟量输出（0–5V 或 4–20mA） 、数字量输出（NPN/PNP） 或可视化面板实时显示。这使得 HG-C1400 能直接与 PLC、工控机或机器人系统对接，并实现高速控制响应。

　　HG-C1400 还包含光功率自动调节（APC）、温度补偿算法及滤波处理功能，使传感器在环境温度变化、震动及长时间运行下仍能保持高重复精度。结合其紧凑的光学结构和抗干扰设计，使其能够在复杂工业场景中实现稳定、长期的高精度测距测量。

　　HG-C1400 的作用

　　HG-C1400 是松下推出的一款高精度激光位移传感器，其主要作用是对物体的距离、位置、位移以及微小形变进行实时、非接触式、高稳定性的检测，在工业自动化和精密制造领域扮演着关键的测量与控制角色。与传统光电传感器相比，HG-C1400 不仅能够检测物体是否存在，还能输出连续的距离值，使其适合用于多种高精度判断与闭环控制系统。

　　HG-C1400 的核心作用是进行 高精度距离测量与位移检测。通过激光三角测量技术，它可以精准判断物体的高度、厚度、平面度、震动量及位置偏移等参数。无论是在精密电子元件检测、零件加工定位，还是自动装配线上的高度控制，都能提供稳定可靠的数据，确保设备按照预设要求运行。

　　该传感器在 质量控制与自动化检测 中发挥重要作用。HG-C1400 能够检测产品表面是否平整、组件是否安装到位、零件尺寸是否超差，适用于产品外观检测、尺寸测量、缺陷识别等场景。其高重复精度使得设备可以捕捉细微变化，从而提高产品一致性和生产质量。

　　HG-C1400 在机器人系统中也具有重要作用，可用于机器人 定位、导引与对位控制。通过实时输出位置数据，机器人能够精确抓取小型部件、定位焊接点、校正装配姿态，提升自动化作业的精度和效率。

　　在许多设备上，HG-C1400 还承担 过程监控与自动补偿 的作用。例如：检测传送带上物料的高度、监测机械结构的位移动作、判断工件是否偏移等。通过将其模拟量或数字量输出接入 PLC，可实现自动补偿控制，避免设备误差积累，提高整体运行稳定性。

　　HG-C1400 的作用不仅是提供准确的距离数据，更是工业自动化系统中维持稳定生产、提升产品质量、实现精准控制的重要传感器核心部件，广泛适用于电子制造、机械加工、包装设备、机器人、半导体等诸多行业。

　　HG-C1400 的特点

　　HG-C1400 是松下推出的一款高精度激光位移传感器，其特点集中在 高精度、快速响应、非接触测量与工业适应性 等方面，使其在自动化测量和检测中具有显著优势。首先，HG-C1400 采用红色半导体激光与 CMOS 光学接收元件相结合的激光三角测量方式，使其能够实现微米级的高精度测量。测量分辨率可达到 1–5 微米，重复精度在 ±300 微米范围内，能够稳定捕捉物体的微小位移或形变，这对于精密零件检测和装配线控制尤为关键。

　　HG-C1400 具有 高速响应能力。其响应时间可根据应用需求切换 1.5 ms、5 ms 或 10 ms，使传感器能够跟随高速运动的物体，实现实时测量和控制。这一特点使其适合在机器人抓取、包装生产线或高速装配等环境中使用，不会因物体移动而产生测量延迟。

　　HG-C1400 实现 非接触式测量，光学测距无需与被测物体接触，因此不会对工件造成损伤，也可测量易碎、软质或高温物体。同时，红色激光光束集中，光斑直径仅约 0.5 mm，在测量小面积、微型部件或复杂表面时仍能保持高精度。

　　HG-C1400 工业适应性强。它具备 IP67 防护等级，可防尘、防水，并能够承受一定的振动和冲击，适合在复杂、恶劣的工业环境中长期使用。其供电范围宽（12–24 V DC）、可选模拟量或数字量输出，并且支持 Light‑ON/Dark‑ON 输出模式切换，方便与 PLC、工控机及机器人系统直接集成。

　　HG-C1400 操作简便与安装灵活。配有可视化液晶显示，可实时观察测量值和设置参数，用户无需复杂编程即可完成调试；紧凑轻巧的机身设计允许在空间受限的生产线中安装，适应多种测量场景。

　　HG-C1400 的特点可概括为：高精度、微小光斑、快速响应、非接触测量、工业耐用以及灵活安装与易操作，这些特点使其成为工业自动化、精密检测与机器人对位中不可或缺的测量传感器。

　　HG-C1400 的应用

　　HG-C1400 高精度激光位移传感器在工业自动化和精密测量领域有着广泛应用，其核心价值在于 非接触、高精度、快速测量，能够为生产线和检测系统提供实时可靠的数据支持。其应用范围覆盖电子制造、机械加工、包装、半导体、机器人自动化及表面检测等多个行业。

　　在 电子元器件与精密装配行业，HG-C1400 可用于测量小型零件的厚度、位置和高度偏差。例如，在 PCB 装配线上，它能够检测元件高度是否符合设计要求，及时发现偏位或缺件，从而保证产品质量。高重复精度和微米级分辨率使得传感器能够检测细微变化，避免因零件偏差造成后续装配问题。

　　在 机械加工与自动化生产 中，HG-C1400 可用于工件尺寸控制、间隙测量及表面平整度检测。通过实时测量工件厚度、位移或振动，生产设备可以进行闭环控制，实现自动修正和高精度加工，提高生产效率和产品一致性。例如，汽车零部件加工、精密模具制造及金属薄板厚度检测中，HG-C1400 可有效提高质量监控能力。

　　在 机器人与自动化装配 领域，HG-C1400 常用于定位与对位控制。传感器通过输出实时距离数据，指导机器人完成抓取、装配或焊接操作。无论是对微小零件的精确抓取，还是自动化流水线上的工件对位，HG-C1400 都能提供快速、稳定的反馈数据，确保作业精度。

　　HG-C1400 在 表面检测与过程监控 中也有广泛应用。例如，可用于检测涂层厚度、玻璃或薄膜的平整度、材料表面缺陷及传送带上的物料高度监控。非接触测量方式保证了敏感或易损物体的安全，同时满足高速检测需求。

　　HG-C1400 以其高精度、快速响应、非接触测量和坚固耐用的特性，被广泛应用于电子制造、机械加工、包装、半导体、机器人自动化以及表面质量检测等场景，是工业生产中不可或缺的高精度位移测量解决方案。

　　hg-c1400能替代哪些型号

　　下面我先列出 Panasonic HG‑C1400 所属系列（Panasonic HG‑C）下的几种详细型号 —— 然后讨论 HG‑C1400 在什么情况下可以替代哪些型号，以及需要注意的限制 / 对比。

　　一、HG‑C 系列的详细型号

　　该系列全称为 “HG‑C CMOS 型微型激光位移传感器 (Micro Laser Distance Sensor HG‑C系列)”。根据官方资料，目前该系列主要包含以下几种型号：

　　型号测量中心距离 (Measurement center)测量范围 (Measuring range)重复精度 / 线性 / 光斑直径 等典型规格

　　HG-C1030（/HG-C1030-P）30 mm±5 mm重复精度 ≈10 μm，光斑直径约 ø 50 µm

　　HG-C1050（/HG-C1050-P）50 mm±15 mm重复精度 ≈30 μm，光斑直径约 ø 70 µm

　　HG-C1100（/HG-C1100-P）100 mm±35 mm重复精度 ≈70 μm，光斑直径约 ø 120 µm

　　HG-C1200（/HG-C1200-P）200 mm±80 mm重复精度 ≈200 μm，光斑直径约 ø 300 µm

　　HG‑C1400（/HG-C1400-P）400 mm±200 mm重复精度 ≈300 μm (测量距离 200–400 mm)，光斑直径约 ø 500 µm

　　注： “-P” 后缀版本通常表示输出类型为 PNP，而不带 “-P” 则为 NPN 输出。所有这些型号都属于 HG‑C 系列，尺寸统一 （约 W20 × H44 × D25 mm）。

　　因此，“详细型号”的差异主要体现在测量中心距离 (即典型测量距离)、测量范围 (±偏移量)、测量精度 (重复精度 / 线性) 及光斑尺寸。

　　二、HG‑C1400 能 / 不能 替代哪些型号 — 及适用条件

　　可以替代的情况

　　当测量距离 /范围需求较大

　　如果原先系统中使用的是 HG-C1200（测量中心 200 mm，范围 ±80 mm），但后续需要检测较远距离、较大行程 (±200 mm) — 这时 HG‑C1400（400 mm, ±200 mm）可以直接替代。

　　一般而言，当测量对象距离传感器较远 (200 mm–600 mm) 或被测物运动范围 /位移较大时，HG‑C1400 更有优势。

　　对空间 /安装深度有限制，但仍需较大测量范围

　　虽然 HG‑C1400 的光斑较大 (ø 500 µm)，但其机身与系列其他型号相同 (紧凑尺寸)，因此在应用环境对传感器体积 /深度有限制时，可以替代一些测量范围较大但体积更大的传统传感器。

　　系统要求简单输出 (数字或模拟) 与工业防护等级

　　HG‑C 系列本身支持 NPN/PNP 输出、模拟电压 /电流输出、IP67 防尘防水、抗震动 /冲击等 — 如果原系统用的是较旧 /非标准传感器，只要测量范围与精度允许，用 HG‑C1400 替换能提升一致性与稳定性。

　　总结来说：当你需要扩大测量范围、增加测量距离、提高系统兼容性 (输出/接口、防护) 时，HG‑C1400 可以替代系列中测量范围较小 (例如 HG-C1200) 的型号。

　　 不适合替代 / 需谨慎的情况

　　尽管 HG‑C1400 功能强大，但它并非“万能替代器”。在以下情况中，不建议用 HG‑C1400 取代其他型号：

　　高精度 /微小位移 /微小面积测量需求

　　例如，对于极高精度的厚度、公差检测、非常细小零件表面形变、微小间隙判断 —— 像 HG‑C1030 (≈10 μm 精度)、HG‑C1050／HG‑C1100 (几十 µm 级) 的小光斑、小测量范围更适合。

　　若用 HG‑C1400，其较大的光斑 (ø 500 µm) 与较差的重复精度 (≥300 µm) 可能无法满足微米级要求。

　　测量环境 /目标非常靠近传感器 (短距离测量)

　　如果测量对象距离极近 (几 mm 至几十 mm)，通过 HG‑C1400 可能超出其适用测量范围 (通常 200–600 mm)，导致测量不稳定或不准确 — 此时应使用 HG-C1030 / C1050 / C1100 等近距离专用型号。

　　对响应速度 /光束直径 /测量稳定性要求极高

　　虽然 HG‑C1400 响应时间支持 1.5 ms，但其光斑较大，可能对表面光泽 /颜色 /纹理更敏感；在表面粗糙、反射不均匀、微小特征检测时，小光斑型号表现更稳定。

　　三、为何有这些型号 — 设计理念与选型原则

　　如同官方资料所述，HG-C 系列通过“内置镜面 (built-in mirror)”的新光学系统，将传统激光位移传感器在体积与精度之间的矛盾折中 — 保持小型紧凑 (W20 × H44 × D25 mm)，同时覆盖从极近距离 (30 mm) 到远距离 (400 mm) 的多种测量范围。

　　因此，在设计自动化设备 /检测系统时，用户可以根据以下原则选型：

　　需要测量微小位移 / 高精度 / 近距离 → 选 HG-C1030 / C1050 / C1100。

　　需要中等距离 /中等范围 /中等精度 → 选 HG-C1200。

　　需要较大距离 /大行程 /较宽测量范围 /通用用途 → 选 HG-C1400。

　　这样可以兼顾系统稳定性、测量需求与设备安装空间。

　　四、小结：HG‑C1400 的替代价值与局限

　　HG‑C1400 的优势在于其测量范围宽 (±200 mm)、测量距离远 (中心 400 mm)、机身紧凑、接口与防护标准统一。因此，当您当前使用的是类似 HG-C1200 的中距离 / 中范围传感器，但希望拓展测量范围、简化系统部件或提高环境适应性，HG‑C1400 是一个非常合适的替代选择。

　　不过，当应用对测量精度 (微米级)、光斑尺寸 (微型)、靠近测量距离有严格要求时，则应慎重 — 小型、高精度型号（如 HG‑C1030、HG‑C1050、HG‑C1100）更为合适。
