什么是s8050
S8050是一种常用的NPN型硅晶体管,广泛应用于电子设备和电路中。它具有高电流增益、低饱和压降和优良的开关特性,适用于低功率放大和开关应用。S8050的结构由三层半导体材料组成,其中一层P型半导体夹在两层N型半导体之间,形成两个PN结:发射极-基极结和集电极-基极结。
S8050的主要参数包括:
最大集电极电流(I_C):S8050可以通过其集电极传导的最大电流,通常不超过300mA。
集电极-发射极饱和电压(V_CE(sat)):这是S8050在导通时两端之间的最小电压,通常在0.5V到1V之间。
直流电流增益(h_FE):表示S8050在放大电流时的效能,通常在80到300之间。
S8050的工作原理基于半导体的NPN结构,通过基极的微小电流控制实现较大的电流放大。在放大应用中,S8050能够提供稳定的线性增益,适用于音频和信号放大。在开关操作中,S8050因其快速响应和低饱和电压而被广泛应用于数字电路。此外,S8050还具有较高的特征频率(f_T),通常在150MHz以上,适用于高频应用,如无线通信和射频放大。

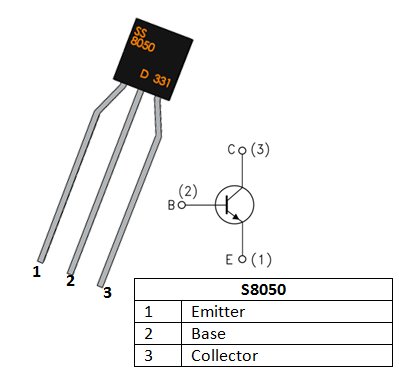

S8050的封装形式通常为TO-92,引脚排列顺序为发射极(E)、基极(B)和集电极(C)。在使用S8050时,需要注意其最大电压和最大电流的限制,确保工作范围在其规定参数内,以避免损坏晶体管。同时,合理的散热设计也是保证S8050正常工作的关键因素。

s8050的分类
S8050是一种常见的NPN型小功率三极管,广泛应用于各种电子设备和电路中。根据其封装形式、电流容量和其他参数的不同,S8050可以分为多个类别。本文将详细介绍S8050的分类及其特点。
根据封装形式的不同,S8050可以分为TO-92封装、SOT-23封装、SOT-89封装和SOT-223封装等。TO-92封装是最常见的封装形式,具有长方形的塑料外壳,尺寸小巧,易于安装和焊接。TO-92封装的S8050三极管的尺寸规格为:封装高度4.45mm,封装宽度4.45mm,引脚间距2.54mm。SOT-23封装则更加小巧,适合高密度电路板上的应用,其封装高度为1.15mm,引脚间距为0.95mm。SOT-89和SOT-223封装则在尺寸规格和引脚配置上有所不同,适用于不同的应用需求。
根据电流容量的不同,S8050可以分为标准型和高电流型。标准型S8050的最大集电极电流(Ic)为500mA,适用于一般的小功率电路。高电流型S8050的最大集电极电流可达1.5A,适用于需要更高电流的电路。例如,SS8050就是一种高电流型S8050,其最大集电极电流为1.5A,适用于需要高电流驱动的应用场景。
根据工作频率的不同,S8050可以分为低频型和高频型。低频型S8050适用于音频放大、信号转换等低频应用,其特征频率(fT)通常在100MHz以下。高频型S8050则适用于高频信号处理、无线通信等高频应用,其特征频率可以达到150MHz甚至更高。
在参数方面,S8050的主要参数包括集电极-基极电压(VCBO)、集电极-发射极电压(VCEO)、发射极-基极电压(VEBO)、集电极电流(IC)等。这些参数决定了S8050的安全工作范围和使用条件。例如,S8050的集电极-基极电压(VCBO)最高可达40V,集电极-发射极电压(VCEO)最高为25V,发射极-基极电压(VEBO)为6V,这些参数确保了S8050在各种电压环境下的稳定工作。
S8050作为一种常见的NPN型小功率三极管,根据其封装形式、电流容量和工作频率的不同,可以分为多个类别。了解这些分类及其特点,有助于我们在实际应用中选择合适的S8050三极管,确保电路的稳定运行和高效工作。
s8050的工作原理
S8050是一种常用的NPN型晶体管,广泛应用于低功率放大和开关应用中。其工作原理基于半导体的NPN结构,通过控制基极的微小电流来实现较大的电流放大。以下是S8050三极管的工作原理详细解释。
S8050三极管由三个区域组成:基区、发射区和集电区。基区位于发射区和集电区之间,而发射区和集电区则位于PN结的两侧。S8050三极管的工作原理可以分为以下几个方面:
电流放大原理:
在NPN型晶体管中,电子是主要的电荷载流子。当基极相对于发射极更正时,基极和发射极之间的PN结(发射结)处于正向偏置状态,电子从发射极流向基极。由于基区非常薄且掺杂浓度较低,大部分电子能够穿过基区进入集电极。基极电流(Ib)控制着从发射极到集电极的电流(Ic),这种控制关系使得S8050具有电流放大功能。电流放大倍数(hFE)通常在60到150之间,表示基极电流与集电极电流的比值。
工作状态:
S8050三极管有三种主要的工作状态:截止区、放大区和饱和区。
截止区:当基极电流为零或非常小时,集电极和发射极之间的电流几乎为零,晶体管处于截止状态。
放大区:当基极电流适中时,集电极电流与基极电流成正比,晶体管处于放大状态。此时,集电极-发射极电压(Vce)较高,晶体管可以有效地放大输入信号。
饱和区:当基极电流较大时,集电极电流达到最大值,晶体管处于饱和状态。此时,集电极-发射极电压(Vce)接近于零,晶体管相当于一个闭合的开关。
静态和动态工作状态:
S8050三极管在没有添加信号时的DC工作状态称为静态。此时,每个极的电流称为静态电流。当给三极管添加交流信号后,工作电流变为动态,S8050三极管进入交流工作状态。静态工作点的选择对于放大器的性能至关重要,因为它决定了放大器的线性度和增益。
应用:
S8050三极管在放大和开关操作方面具有独特的特性。在放大应用中,它能够提供稳定的线性增益,适用于音频和信号放大。在开关操作中,S8050因其快速响应和低饱和电压而被广泛应用于数字电路。此外,在高频应用中,如无线通信和射频放大,S8050显示出优秀的响应时间和频率特性,满足现代电子设备的需求。
S8050三极管的工作原理基于NPN结构的电流放大特性,通过控制基极电流来实现对集电极电流的放大。其在放大和开关应用中的优异性能使其成为电子工程中不可或缺的组件。
s8050的作用
S8050是一款常见的NPN型硅晶体三极管,广泛应用于各种电子电路中。它的主要作用包括信号放大、开关控制、滤波和信号处理等。以下是对S8050三极管主要作用的详细解释。
信号放大:
S8050三极管最核心的功能是信号放大。由于其高输入阻抗和低输出阻抗的特点,它可以对微弱的电信号进行放大,提高信号的强度。这种特性使得S8050在音频放大器、传感器信号放大等应用中非常有用。例如,在音频放大器中,S8050可以将麦克风拾取的微弱音频信号放大到足以驱动扬声器的水平。
开关控制:
S8050三极管还可以用作开关元件。在开关应用中,S8050可以在饱和区和截止区之间切换,实现对负载的通断控制。这种特性使其在数字电路、电源控制等领域得到广泛应用。例如,在LED驱动电路中,S8050可以通过控制基极电流来实现对LED的开关控制。
滤波和信号处理:
S8050三极管可以用于实现模拟信号的滤波,如低通、高通、带通或带阻滤波。通过适当的设计,S8050可以与其他元件(如电阻、电容)组合,构成各种滤波器,用于去除信号中的噪声或提取特定频率的信号。这种应用在通信系统、音频处理等领域非常常见。
集成应用:
S8050可以作为许多简单模拟电路的核心组件,例如比较器、积分器、微分器等。这些电路在信号处理、控制系统中有着广泛的应用。例如,在比较器电路中,S8050可以用于比较两个输入信号的大小,并输出相应的高低电平信号。
测量和控制:
在传感器系统中,S8050可以帮助转换和调节信号,以便于测量或驱动其他设备。例如,在温度传感器电路中,S8050可以用于放大热敏电阻的变化信号,从而实现对温度的精确测量和控制。
需要注意的是,尽管S8050在许多应用中表现出色,但它并非现代设计的首选,因为它可能存在较高的噪声和电源消耗。然而,对于一些简单的老式项目或低成本应用,S8050仍然是一个有效的选择。
S8050三极管凭借其多样的功能和可靠的性能,在电子工程中占据了重要地位。无论是信号放大、开关控制,还是滤波和信号处理,S8050都能发挥其独特的作用,为各种电子设备和系统提供支持。
s8050的特点
S8050是一款小功率NPN型硅晶体三极管,广泛应用于电路硬件设计中。它具有以下几个显著特点:
低饱和电压:S8050在工作时能够实现较低的饱和电压,这意味着在作为开关或放大器使用时,能够更有效地降低功耗,提高电路的效率。低饱和电压特性使得S8050在高频切换和小信号放大应用中表现出色。
高增益:S8050的直流电流增益(hFE)范围在100到300之间,具体取决于工作条件。高增益特性使得S8050在信号放大应用中能够提供较强的放大能力,适用于需要高增益的场合。
快速响应时间:S8050具有快速的响应时间,这使得它在需要快速切换的应用中表现出色。快速响应时间有助于提高电路的动态性能,适用于高速信号处理和开关应用。
宽工作温度范围:S8050的工作温度范围为-55°C至+150°C,这使得它能够在极端温度环境下稳定工作。宽工作温度范围使得S8050适用于各种环境条件下的应用,包括工业、汽车和军事等领域。
多种封装形式:S8050有TO-92和SOT-23两种封装形式,其中TO-92封装适用于一般应用,而SOT-23封装则适用于空间受限的电路设计。多种封装形式为设计者提供了更多的选择,可以根据具体应用需求选择合适的封装形式。
低噪声和低失真:S8050在信号放大过程中能够保持较低的噪声和失真,这使得它在音频和射频应用中表现出色。低噪声和低失真特性有助于提高信号的质量,适用于对信号质量要求较高的场合。
高可靠性:S8050具有较高的可靠性和稳定性,能够在长时间工作条件下保持良好的性能。高可靠性使得S8050适用于需要长期稳定工作的应用,如消费电子、通信设备和医疗设备等。
广泛的应用领域:S8050不仅适用于信号放大和开关应用,还可以用于滤波、信号处理、测量和控制等多种场合。其多功能性使得S8050在电子电路设计中具有广泛的应用前景。
S8050凭借其低饱和电压、高增益、快速响应时间、宽工作温度范围、多种封装形式、低噪声和低失真、高可靠性以及广泛的应用领域等特点,成为了电子电路设计中不可或缺的重要元件。设计者可以根据具体应用需求选择合适的S8050型号,以实现最佳的电路性能和可靠性。
s8050的应用
S8050是一款广泛应用的NPN型晶体管,它凭借其高电流增益、良好的工作特性和适中的功耗,在电子设备和电路设计中占据了重要地位。S8050的最大功率消耗为300mW,最大额定电压为25V,能够承受最大电流500mA,这些特性使其非常适合用于低功耗电子设备和一般信号放大应用。
在信号放大方面,S8050可以用作音频信号及其他小信号处理的放大器,适合用于音频处理和无线电通讯。例如,在音频放大器电路中,S8050可以放大来自麦克风或其他音频源的微弱信号,使其能够驱动扬声器或其他音频输出设备。此外,S8050还可以用于各种传感器信号的放大,如温度传感器、压力传感器等,帮助提高信号的强度和精度。
在开关电路中,S8050可作为开关元件,控制较大电流的负载。例如,在LED驱动电路中,S8050可以通过简单的电阻分压网络控制输入端口的状态,从而开启或关闭LED。这种应用不仅限于LED,还可以扩展到其他需要开关控制的设备,如小型电机、继电器等。通过微控制器(如树莓派)的GPIO接口,可以轻松实现对S8050的控制,从而实现自动化流程管理任务。
S8050还广泛应用于电源管理电路中,如开关电源、线性稳压电源等。在这些电路中,S8050可以实现高效、稳定的电流控制,确保电源系统的稳定性和可靠性。例如,在开关电源中,S8050可以用于控制开关频率和占空比,从而调节输出电压和电流。
在高频应用中,如无线通信和射频放大,S8050显示出优秀的响应时间和频率特性,满足现代电子设备的需求。例如,在无线通信系统中,S8050可以用于放大射频信号,提高信号的传输距离和质量。
S8050还广泛应用于报警系统中,担任驱动角色。例如,在烟雾报警器中,S8050可以用于驱动蜂鸣器或指示灯,当检测到烟雾时,触发报警信号。
S8050 NPN三极管是一个高度灵活、性能优异且具备多种应用潜力的电子元器件。随着电子技术的不断进步,S8050的应用领域也会不断扩大,成为现代电路设计中不可或缺的重要元件。
s8050如何选型
S8050是一款小功率NPN型硅管,广泛应用于各种电路硬件设计中。其关键参数如下:
集电极耗散功率:0.625W(贴片类型为0.3W),这是指三极管在工作时能够消耗的最大功率。
集电极电流:0.5A,即三极管的集电极能够流过的最大电流值。
集电极-基极电压(Vcbo):最大可达40V,表示三极管集电极与基极之间能够承受的最大电压差。
集电极-发射极电压(Vceo):为25V,代表集电极与发射极之间的最大允许电压。
集电极-发射极饱和电压(Vce(sat)):0.6V。
特征频率(f):最小150MHz。
放大倍数:根据后缀号的不同,提供了不同的放大倍数选择,如B档为85-160倍,C档为120-200倍,D档为160-300倍,L档为100-200倍,H档为200-350倍。
在选择S8050三极管时,需要根据具体的应用需求和电路设计要求进行综合考虑。以下是一些选型建议:
功率需求:首先需要确定电路中的功率需求。S8050的最大集电极耗散功率为0.625W,如果电路中的功率需求超过这个值,需要考虑使用功率更大的三极管型号。例如,9014、9013、2N5551等NPN型三极管可以作为直接替代型号,这些型号在参数上与S8050相近,能够满足大多数电路的工作需求。
电流需求:S8050的最大集电极电流为0.5A,如果电路中的电流需求超过这个值,同样需要考虑使用电流承载能力更大的三极管型号。例如,SS8050的最大集电极电流为1.5A,可以作为替代选择。
电压需求:S8050的最大集电极-基极电压为40V,最大集电极-发射极电压为25V。如果电路中的电压需求超过这些值,需要选择电压承受能力更高的三极管型号。例如,8050的最大集电极-发射极电压为25V,但其最大集电极-基极电压为40V,可以作为替代选择。
频率需求:S8050的特征频率为150MHz,适用于高频放大电路。如果电路中的频率需求更高,需要选择特征频率更高的三极管型号。例如,SS8050的特征频率为190MHz,可以作为替代选择。
放大倍数需求:S8050的放大倍数根据后缀号的不同,提供了不同的选择。如果电路中的放大倍数需求特定,可以根据具体需求选择相应的后缀号。例如,如果需要放大倍数在160-300之间,可以选择D档的S8050。
封装形式和引脚布局:在选择替代型号时,还需综合考虑封装形式和引脚布局等因素,以确保新型号的三极管能够完美融入现有电路中发挥作用。例如,S8050的封装形式为TO-92,如果电路中需要贴片类型的三极管,可以选择贴片类型的S8050或SS8050。
环境条件:考虑电路的工作环境,如温度、湿度等。S8050的最高工作温度为150℃,如果电路中的工作环境温度超过这个值,需要选择工作温度更高的三极管型号。
成本和可用性:在满足电路性能要求的前提下,还需要考虑成本和可用性。S8050是一款常见的三极管型号,价格相对较低,且易于购买。如果替代型号的成本较高或难以购买,可以优先考虑使用S8050。
总之,在选择S8050三极管时,需要根据具体的应用需求和电路设计要求进行综合考虑。通过合理选型,可以确保电路的正常运行和性能提升。如果对电路设计和选型有疑问,建议咨询电子专业人员或相关技术支持。
