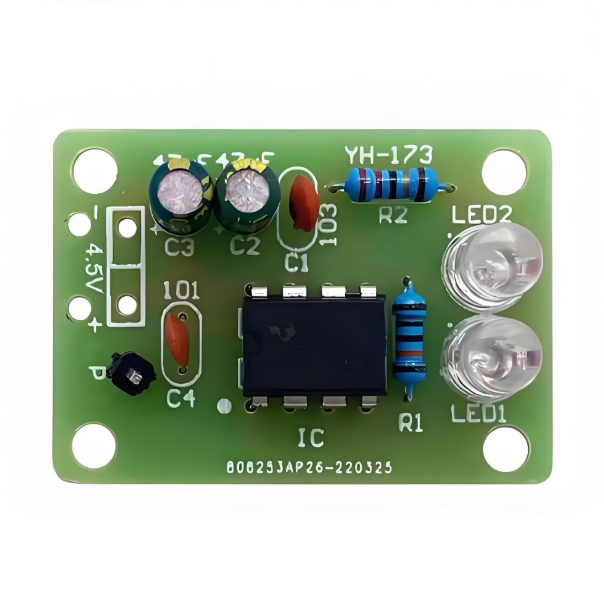

单稳态触发器的分类

　　单稳态触发器是一种重要的数字电路元件，根据其不同的特性和应用场景，可以进行多种分类。以下是几种常见的分类方式：

　　按触发方式分类：

　　电平触发：这种触发器在输入信号达到某一特定电平时触发。例如，当输入信号从低电平变为高电平时，触发器从稳定状态跳转到暂稳态。

　　边沿触发：这种触发器在输入信号的边沿（上升沿或下降沿）触发。例如，当输入信号从低电平跳变到高电平时，触发器被触发。

　　按电路结构分类：

　　RC电路型：这种触发器使用电阻和电容组成的RC电路来控制暂稳态的持续时间。RC电路的充电和放电过程决定了触发器从暂稳态恢复到稳定状态的时间。

　　555定时器型：555定时器是一种常用的集成电路，可以方便地构建单稳态触发器。通过外部电阻和电容，可以精确控制暂稳态的持续时间。

　　门电路型：这种触发器使用逻辑门电路（如与门、或门、非门等）构建。通过逻辑门电路的组合，可以实现触发和恢复功能。

　　按输出特性分类：

　　固定脉冲宽度型：这种触发器的输出脉冲宽度是固定的，由内部定时元件（如电阻和电容）决定。无论输入信号的宽度如何变化，输出脉冲的宽度保持不变。

　　可调脉冲宽度型：这种触发器的输出脉冲宽度可以通过外部调节（如调整电阻或电容值）来改变。这种灵活性使得触发器可以适应不同的应用需求。

　　按应用领域分类：

　　脉冲整形型：这种触发器用于将不规则的输入脉冲转换为固定宽度的输出脉冲。常用于信号处理和通信系统中。

　　延时型：这种触发器用于在输入信号触发后产生一段预设时间的延迟。常用于定时器、报警系统和自动化控制系统中。

　　计数型：这种触发器用于计数输入脉冲的数量。常用于计数器和频率测量系统中。

　　按工作模式分类：

　　再触发型：这种触发器在暂稳态期间可以被再次触发，延长暂稳态的持续时间。适用于需要连续脉冲的应用场景。

　　非再触发型：这种触发器在暂稳态期间不能被再次触发，只能在恢复到稳定状态后才能再次触发。适用于需要精确控制脉冲宽度的应用场景。

　　按触发信号极性分类：

　　正触发型：这种触发器在输入信号的正边沿（上升沿）触发。

　　负触发型：这种触发器在输入信号的负边沿（下降沿）触发。

　　单稳态触发器可以根据不同的触发方式、电路结构、输出特性、应用领域、工作模式和触发信号极性进行分类。这些分类方式有助于更好地理解和选择适合特定应用需求的单稳态触发器。通过深入了解其工作原理和设计方法，可以更好地利用单稳态触发器解决实际问题，推动电子技术的发展。

　　单稳态触发器的工作原理

　　单稳态触发器（Monostable Multivibrator），又称为单稳态多谐振荡器或单脉冲发生器，是一种特殊的数字电路元件。它在电子工程领域有着广泛的应用，尤其在脉冲整形、延时电路、定时器等方面。单稳态触发器的主要特点是只有一个稳定状态和一个暂稳态，当外部信号触发时，它会从稳定状态跳转到暂稳态，并在一段时间后自动返回稳定状态。

　　单稳态触发器的工作过程可以分为两个阶段：触发阶段和恢复阶段。在触发阶段，当输入信号达到一定阈值时，触发器从稳定状态转变为暂稳态。这一过程称为触发。在暂稳态下，触发器会持续一段时间，然后自动返回稳定状态，这一过程称为恢复。触发和恢复的时间间隔通常由内部的定时元件决定，例如电容或电阻。

　　具体来说，单稳态触发器的输入端接受外部的触发信号，通常是一个短暂的低电平脉冲。触发信号使得电路从稳定状态切换到脉冲状态。在脉冲状态持续一段预定时间后，电路通过其内部时钟或定时元件（如电容、电阻等）恢复到初始的稳定状态。单稳态触发器的脉冲宽度（即输出高电平的持续时间）由电路中的外部元件（通常是电阻和电容）决定。例如，RC（电阻-电容）电路常用于设置脉冲宽度。具体来说，电容的充放电过程控制脉冲的宽度。

　　常见的单稳态触发器有基于555定时器集成电路（IC）实现的电路，它可以通过外部电阻和电容来设置脉冲宽度。在单稳态触发器中，输出脉冲的宽度T（即脉冲的持续时间）由电阻R和电容C的值决定，通常可以通过以下公式计算：T=1.1RC。其中，R是电阻值，C是电容值。

　　单稳态触发器的应用非常广泛。例如，在脉冲宽度调制（PWM）信号生成电路中，单稳态触发器常用于产生固定时间宽度的脉冲，如电机驱动、调光电路等。此外，单稳态触发器还可以用于定时应用、信号整形、计数器和脉冲计时等。它可以将不规则的输入脉冲转换为固定宽度的输出脉冲，或者在输入信号触发后产生一段预设时间的延迟。此外，单稳态触发器还可以用于计数器、定时器和报警系统等设备中，实现各种复杂的逻辑功能。

　　单稳态触发器作为一种重要的数字电路元件，凭借其独特的单稳态性和时间可控性，在电子工程领域发挥着不可或缺的作用。通过深入了解其工作原理和设计方法，我们可以更好地利用单稳态触发器解决实际问题，推动电子技术的发展。

　　单稳态触发器的作用

　　单稳态触发器（Monostable Multivibrator）是一种重要的数字电路元件，其主要作用是在输入触发信号的作用下，产生一个固定时间宽度的输出脉冲。这种特性使得单稳态触发器在电子工程领域有着广泛的应用，尤其是在脉冲整形、延时电路、计数器、定时器和报警系统等方面。

　　单稳态触发器的一个重要应用是脉冲整形。在实际应用中，输入信号往往受到噪声干扰或信号传输路径的影响，导致脉冲宽度不一致或脉冲形状不规则。单稳态触发器可以将这些不规则的输入脉冲转换为固定宽度的输出脉冲，从而提高信号的质量和稳定性。例如，在数字通信系统中，单稳态触发器可以用来消除噪声干扰，确保数据传输的准确性。

　　单稳态触发器在延时电路中也有着重要的应用。通过调整内部的定时元件（如电容和电阻），可以精确控制输出脉冲的宽度，从而实现预设时间的延迟。这种延时功能在许多电子设备中都非常有用，例如在自动控制系统中，可以用来实现定时控制或顺序控制。此外，在音频处理和音乐合成器中，单稳态触发器也可以用来产生特定的音效或节奏。

　　单稳态触发器还广泛应用于计数器和定时器的设计中。在计数器中，单稳态触发器可以用来产生稳定的时钟信号，确保计数器的准确性和可靠性。在定时器中，单稳态触发器可以用来设定定时时间，当输入信号触发时，定时器开始计时，并在预设时间后产生一个输出信号。这种定时功能在许多自动化设备和家用电器中都有应用，例如洗衣机、微波炉和定时开关等。

　　单稳态触发器在报警系统中也有着重要的应用。通过设定适当的触发条件，单稳态触发器可以在检测到异常情况时产生一个报警信号。例如，在安全监控系统中，当传感器检测到入侵信号时，单稳态触发器可以产生一个持续一段时间的报警信号，触发报警装置。这种功能可以提高系统的响应速度和可靠性，确保及时发现和处理异常情况。

　　单稳态触发器作为一种重要的数字电路元件，凭借其独特的单稳态性和时间可控性，在电子工程领域发挥着不可或缺的作用。通过深入了解其工作原理和设计方法，我们可以更好地利用单稳态触发器解决实际问题，推动电子技术的发展。无论是脉冲整形、延时控制还是定时报警，单稳态触发器都展现出了其广泛的应用前景和重要的技术价值。

　　单稳态触发器的特点

　　单稳态触发器（Monostable Multivibrator）是一种重要的数字电路元件，具有独特的特性和广泛的应用。以下是单稳态触发器的主要特点，详细描述其工作原理、功能和应用场景。

　　单稳态触发器具有一个稳定状态和一个暂稳态。在没有外部触发信号的情况下，触发器始终处于稳定状态。当外部信号触发时，触发器会从稳定状态跳转到暂稳态，并在一段时间后自动返回稳定状态。这种特性使得单稳态触发器非常适合用于产生短暂的脉冲信号。

　　单稳态触发器的时间可控性是其另一个重要特点。触发器在暂稳态下的持续时间可以通过调整内部的定时元件（如电容或电阻）进行精确控制。这种时间可控性使得单稳态触发器能够满足不同应用的需求，例如在脉冲整形和延时电路中，它可以将不规则的输入脉冲转换为固定宽度的输出脉冲，或者在输入信号触发后产生一段预设时间的延迟。

　　单稳态触发器具有稳定的输出特性。当输入触发信号到来时，触发器输出一个固定时长的脉冲，即使输入信号的宽度发生变化，输出脉冲的宽度也不会改变。这种稳定的输出特性使得单稳态触发器在去除毛刺、消除闪烁等应用中表现出色。

　　单稳态触发器还具有自主触发和可随时复位的特点。自主触发意味着触发器能够通过一个内部的开关自主触发，而不需要外部的触发信号。可随时复位则意味着触发器可以通过复位信号将触发器恢复到初始稳定状态，即使输出脉冲还未结束。这些特点使得单稳态触发器在脉冲计数、脉冲延时、脉冲测量、频率分割和信号处理等领域具有广泛的应用。

　　在实际应用中，单稳态触发器的设计方法包括模拟实现和数字实现两种。数字实现使用门电路、触发器和其他数字逻辑元件构建单稳态触发器，这种方法更加灵活且易于集成到大规模集成电路中。模拟实现则使用RC电路和运算放大器等元件构建单稳态触发器，适用于需要高精度和稳定性的应用场合。

　　单稳态触发器作为一种重要的数字电路元件，凭借其独特的单稳态性和时间可控性，在电子工程领域发挥着不可或缺的作用。通过深入了解其工作原理和设计方法，我们可以更好地利用单稳态触发器解决实际问题，推动电子技术的发展。无论是脉冲整形、延时电路，还是噪声消除、时序控制，单稳态触发器都展现出了其独特的优势和广泛的应用前景。

　　单稳态触发器的应用

　　单稳态触发器是一种重要的电子元件，广泛应用于各种电子设备和系统中。它的主要特点是具有一个稳定状态和一个暂稳状态，当接收到触发信号后，能够从稳定状态转换到暂稳状态，并在一定时间后自动恢复到稳定状态。这种特性使得单稳态触发器在多个领域有着广泛的应用。

　　单稳态触发器在定时控制方面有着重要应用。由于单稳态触发器能够产生固定宽度的矩形脉冲，因此可以利用这一特性来实现定时控制。例如，在自动化控制系统中，可以利用单稳态触发器产生的脉冲信号来控制某个电路在特定时间内工作或停止工作。这种定时控制功能在工业自动化、家用电器等领域有着广泛的应用。

　　单稳态触发器在延时控制方面也有着重要作用。通过调节电路中的电阻和电容值，可以控制暂稳状态的持续时间，从而实现不同时间长度的延时。例如，在某些电子设备中，需要在接收到触发信号后延迟一段时间再执行某个操作，这时就可以利用单稳态触发器来实现延时控制。这种延时控制功能在通信系统、信号处理等领域有着广泛的应用。

　　单稳态触发器还常用于脉冲整形。在实际应用中，输入信号的脉冲宽度可能会受到干扰或噪声的影响，导致脉冲宽度不稳定。通过将输入信号送入单稳态触发器，可以将不规则的输入脉冲整形成固定宽度的脉冲输出，从而提高信号的稳定性和可靠性。这种脉冲整形功能在数字通信、信号处理等领域有着广泛的应用。

　　单稳态触发器还可以用于噪声消除。在某些电子设备中，输入信号可能会受到噪声的干扰，导致误触发或误操作。通过将输入信号送入单稳态触发器，可以将噪声信号过滤掉，只保留有用的信号。这种噪声消除功能在通信系统、传感器信号处理等领域有着广泛的应用。

　　单稳态触发器还可以用于脉冲检测和计数。例如，在某些控制系统中，需要检测某个事件的发生次数或频率，这时可以利用单稳态触发器来实现脉冲检测和计数功能。这种应用在工业自动化、医疗设备等领域有着广泛的应用。

　　单稳态触发器在定时控制、延时控制、脉冲整形、噪声消除和脉冲检测等方面有着广泛的应用。由于其结构简单、性能稳定、易于调节等特点，单稳态触发器在电子工程领域得到了广泛的应用和认可。

　　单稳态触发器如何选型

　　单稳态触发器（Monostable Multivibrator）是一种重要的电子元件，广泛应用于脉冲整形、延时、定时和噪声消除等场合。选型时需要考虑多个因素，包括输出脉冲宽度、触发方式、电源电压、功耗、封装形式等。本文将详细介绍单稳态触发器的选型方法，并列举一些常见的型号。

　　1. 输出脉冲宽度

　　输出脉冲宽度是单稳态触发器最重要的参数之一。它决定了触发器从暂稳态返回稳态所需的时间。输出脉冲宽度通常由RC电路的参数决定，公式为：

　　[ t_w = 1.1 imes R imes C ]

　　其中，( t_w ) 是输出脉冲宽度，R 是电阻值，C 是电容值。选型时需要根据具体应用需求选择合适的RC值。例如，如果需要一个10ms的脉冲宽度，可以选择R = 10kΩ 和 C = 1μF。

　　2. 触发方式

　　单稳态触发器的触发方式有上升沿触发和下降沿触发两种。选型时需要根据输入信号的特点选择合适的触发方式。例如，NE555定时器可以通过改变输入信号的极性实现不同的触发方式。

　　3. 电源电压

　　单稳态触发器的电源电压范围也是一个重要的选型参数。不同的触发器对电源电压的要求不同。例如，NE555定时器的工作电压范围是4.5V到15V，而CMOS版本的CD4098BE可以在3V到15V之间工作。

　　4. 功耗

　　功耗是选择单稳态触发器时需要考虑的一个重要因素。特别是在电池供电的应用中，低功耗的触发器更为合适。例如，TI公司的LMC555具有较低的功耗，适合电池供电的应用。

　　5. 封装形式

　　单稳态触发器的封装形式多种多样，包括DIP、SOP、TSSOP等。选型时需要根据PCB设计的要求选择合适的封装形式。例如，DIP封装适合于实验板和原型设计，而SOP和TSSOP封装更适合于大规模生产。

　　6. 常见型号

　　以下是几种常见的单稳态触发器型号及其特点：

　　NE555/NE556

　　特点：经典的定时器芯片，广泛应用于各种定时和脉冲生成电路。

　　电源电压：4.5V到15V

　　封装形式：DIP8

　　CD4098BE

　　特点：CMOS双单稳态多谐振荡器，低功耗，适用于低电压应用。

　　电源电压：3V到15V

　　封装形式：DIP14

　　LMC555

　　特点：低功耗、低电压CMOS定时器，适用于电池供电应用。

　　电源电压：2.7V到15V

　　封装形式：DIP8, SOP8

　　74HC123

　　特点：高速CMOS双单稳态多谐振荡器，具有可预置的脉冲宽度。

　　电源电压：2V到6V

　　封装形式：DIP14, SOP14

　　MC14538B

　　特点：双单稳态多谐振荡器，具有精确的定时功能和低功耗。

　　电源电压：4.5V到18V

　　封装形式：DIP16, SOIC16

　　7. 应用实例

　　假设我们需要设计一个延时电路，要求延时时间为1秒，电源电压为5V。我们可以选择NE555定时器，通过计算RC值来实现所需的延时时间：

　　[ t_w = 1.1 imes R imes C = 1s ]

　　选择R = 91kΩ 和 C = 10μF，可以满足要求。NE555定时器的封装形式为DIP8，适合于实验板和原型设计。

　　8. 结论

　　单稳态触发器的选型需要综合考虑输出脉冲宽度、触发方式、电源电压、功耗、封装形式等多个因素。通过合理选择这些参数，可以确保单稳态触发器在具体应用中发挥最佳性能。常见的单稳态触发器型号如NE555、CD4098BE、LMC555等，各有其特点和适用范围，可以根据具体需求进行选择。
