ad7124的分类

　　AD7124是美国Analog Devices, Inc.（ADI公司）推出的一款高性能、低功耗的24位Σ-Δ模数转换器（ADC）。该系列器件根据通道数量和封装形式的不同，可以分为多个型号，以满足不同应用需求。以下是AD7124系列的主要分类及其特点：

　　按通道数量分类：

　　AD7124-4系列：该系列器件具有4个差分输入通道或8个单端输入通道。适用于需要较少通道数的应用，如简单的传感器接口、便携式设备等。

　　AD7124-8系列：该系列器件具有8个差分输入通道或16个单端输入通道。适用于需要较多通道数的应用，如多传感器系统、复杂的过程控制等。

　　按封装形式分类：

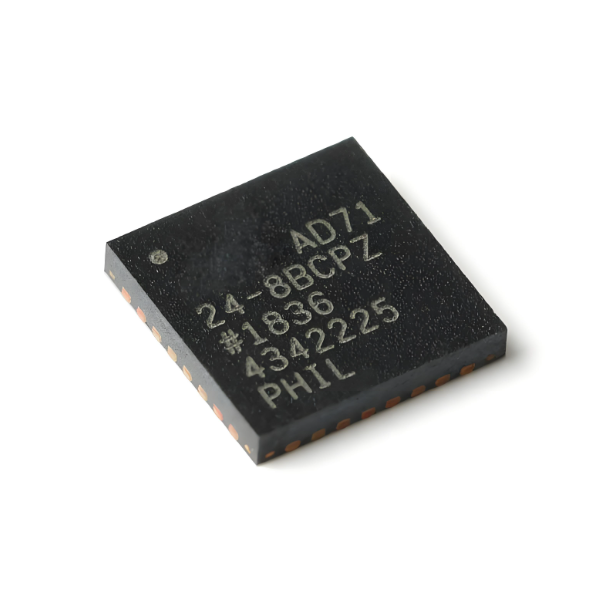

　　LFCSP封装：AD7124-8BCPZ-RL7是采用32引脚LFCSP（Lead Frame Chip Scale Package）封装的器件。这种封装形式具有较小的尺寸和较高的引脚密度，适合空间受限的应用。

　　TSSOP封装：AD7124-4BRUZ-RL7是采用24引脚TSSOP（Thin Shrink Small Outline Package）封装的器件。这种封装形式具有较好的电气性能和可靠性，适合一般应用。

　　按工作电压分类：

　　2.9V至3.6V模拟电源电压：AD7124系列器件的工作电压范围为2.9V至3.6V，适用于低电压应用，如电池供电设备、便携式仪器等。

　　2.9V至3.6V数字电源电压：AD7124系列器件的数字电源电压范围也为2.9V至3.6V，确保了模拟和数字部分的兼容性和稳定性。

　　按采样率分类：

　　19.2 kS/s：AD7124系列器件的最大采样率为19.2 kS/s，适用于需要较高采样率的应用，如动态信号分析、快速数据采集等。

　　按接口类型分类：

　　SPI接口：AD7124系列器件采用SPI（Serial Peripheral Interface）接口进行数字通信，支持3线、4线、Microwire、QSPI等多种通信模式，便于与微控制器、DSP等处理器连接。

　　按功能特性分类：

　　内置PGA：AD7124系列器件内置可编程增益放大器（PGA），增益范围为1至128，适用于不同幅度的输入信号。

　　内置数字滤波器：AD7124系列器件内置数字滤波器，支持多种滤波模式，如 sinc3、sinc4、sinc5 等，适用于不同带宽和噪声要求的应用。

　　内置自诊断功能：AD7124系列器件具有自诊断功能，可以检测内部故障和外部传感器故障，提高系统的可靠性和安全性。

　　AD7124系列模数转换器根据通道数量、封装形式、工作电压、采样率、接口类型和功能特性等不同参数，可以分为多个型号和类别，以满足不同应用需求。这些特性使得AD7124系列成为高精度测量应用的理想选择，广泛应用于工业自动化、医疗设备、能源管理和精密仪器等领域。

　　ad7124的工作原理

　　AD7124是一款高精度、低功耗的24位Σ-Δ模数转换器（ADC），由Analog Devices公司生产。其主要特性包括高分辨率、低功耗、多通道输入、内置采样保持器、可配置滤波器和I²C接口。这些特性使得AD7124在测量微小信号变化时具有极高的精度，并适用于电池供电或对能耗有严格要求的系统。

　　AD7124的工作原理基于Σ-Δ调制器和数字滤波器。Σ-Δ调制器通过连续采样和积分将模拟信号转换为高频率的数字脉冲序列。这一过程可以分为两个主要步骤：调制和滤波。

　　调制器对输入的模拟信号进行采样，并将其与内部参考电压进行比较。调制器输出一个高频率的数字脉冲序列，该序列的平均值与输入的模拟信号成正比。调制器的输出信号通常包含大量的高频噪声，因此需要通过数字滤波器进行降噪处理。

　　数字滤波器对调制器输出的数字脉冲序列进行滤波，去除高频噪声，得到稳定的24位数字输出。数字滤波器的类型和参数可以通过寄存器配置进行选择，以优化噪声性能和转换速率。AD7124提供了多种滤波器选项，包括不同的滤波器组数和前置滤波器设置，用户可以根据具体应用需求进行选择。

　　AD7124还内置了多路复用器，可以连接多个模拟输入源，方便在不同信号间切换。此外，AD7124还具有内置采样保持器，允许在快速采样率下稳定测量慢变信号。这些特性使得AD7124适用于各种应用，如数据采集系统、工业过程控制、精密测量设备、医疗仪器和环境监测系统。

　　在配置和使用AD7124时，通常需要通过I²C接口进行配置。程序文件通常包含示例代码，展示如何使用特定的编程语言（如C或Python）与AD7124通信，完成这些配置任务。配置寄存器允许用户选择ADC的工作模式、输入范围、滤波器设置等参数，以满足不同应用的需求。

　　AD7124是一款功能强大的24位ADC，适用于多种高精度测量应用。其高分辨率、低功耗、多通道输入和可配置滤波器等特性，使得AD7124在各种精密测量和数据采集系统中具有广泛的应用前景。通过深入学习和实践，可以充分发挥AD7124的潜力，实现高效可靠的系统设计。

　　ad7124的作用

　　AD7124是一款高性能、低功耗的24位Σ-Δ模数转换器（ADC），广泛应用于高精度测量和数据采集系统中。它具有多种功能和特性，使其成为许多应用的理想选择。

　　AD7124具有高精度和高分辨率的特点。它能够提供24位的分辨率，这意味着它可以非常精确地测量微小的信号变化。这对于需要高精度测量的应用，如医疗设备、工业控制和传感器数据采集等，非常重要。例如，在心电图仪中，AD7124可以准确地捕捉到心脏电信号的微小变化，从而帮助医生进行准确的诊断。

　　AD7124具有多种输入配置和测量模式。它内置了多路复用器，可以支持多个输入通道，从而实现多通道数据采集。这对于需要同时测量多个信号的应用非常有用。此外，AD7124还支持不同的测量模式，如单次测量、连续测量和扫描模式等，可以根据具体应用需求进行选择。

　　AD7124具有丰富的诊断功能。这些诊断功能可以帮助用户检测和诊断系统中的故障，从而提高系统的可靠性和安全性。例如，AD7124可以检测输入信号的开路、短路和过载等故障，并提供相应的诊断信息。这对于需要高可靠性的应用，如工业控制系统和医疗设备等，非常重要。

　　AD7124具有低功耗的特点。它可以在低功耗模式下工作，从而延长电池寿命，适用于便携式设备和无线传感器网络等应用。此外，AD7124还具有多种电源管理功能，如自动关断和唤醒等，可以根据具体应用需求进行配置。

　　AD7124具有良好的兼容性和易用性。它可以通过SPI接口与微控制器进行通信，支持多种微控制器平台，如STM32、LPC1768等。此外，ADI公司还提供了丰富的开发资源和示例程序，如AD7124_STM32_ADI官网例程，可以帮助用户快速实现各种高精度测量功能。

　　AD7124是一款高性能、低功耗的24位Σ-Δ模数转换器，具有高精度、多通道、丰富的诊断功能和良好的兼容性等特点，适用于各种高精度测量和数据采集系统。

　　ad7124的特点

　　AD7124是Analog Devices（ADI）公司推出的一款高性能、低噪声的24位Σ-Δ型模数转换器（ADC）。它集成了多种功能，使其成为高精度测量应用的理想选择。以下是AD7124的主要特点：

　　高精度和低噪声：AD7124提供24位的分辨率，具有极低的噪声水平，适合需要高精度测量的应用。其内置的低噪声PGA（可编程增益放大器）可以提供1至128的增益，使得小信号测量更加准确。

　　内置多路复用器：AD7124内置一个多路复用器，可以支持多达8个差分输入或16个单端输入。这使得它能够灵活地处理多种传感器信号，适用于多通道数据采集系统。

　　可编程增益放大器（PGA）：AD7124的PGA可以提供1至128的增益设置，使得用户可以根据不同的输入信号幅度调整增益，从而优化信噪比和动态范围。

　　内置基准电压源：AD7124集成了一个2.5V的精密基准电压源，用户无需外接基准电压源，简化了系统设计。此外，基准电压源的温度系数非常低，确保了在不同温度条件下的稳定性。

　　丰富的诊断功能：AD7124具有多种内置诊断功能，包括零点和满量程自检、串行接口链路检查、配置位翻转检测等。这些诊断功能有助于提高系统的可靠性和安全性，特别是在功能安全要求较高的应用中。

　　灵活的滤波器选项**：AD7124提供了多种数字滤波器选项，包括SINC3和SINC4滤波器，用户可以根据应用需求选择合适的滤波器，以优化数据输出速率和噪声性能。

　　低功耗：AD7124在保持高性能的同时，具有较低的功耗，适合电池供电和便携式设备应用。用户可以通过配置不同的工作模式来进一步降低功耗。

　　宽工作电压范围：AD7124支持1.8V至5.25V的宽工作电压范围，使得它能够适应不同的电源环境。此外，它还支持双电源供电，进一步提高了灵活性。

　　SPI接口：AD7124通过标准的SPI接口进行通信，支持高达5.3MHz的时钟频率，确保了高速数据传输。SPI接口简单易用，便于与各种微控制器和处理器连接。

　　温度传感器：AD7124内置了一个温度传感器，可以实时监测芯片的温度，有助于系统进行温度补偿和过热保护。

　　ESD保护：AD7124的输入引脚具有较高的ESD（静电放电）保护能力，能够承受高达±8kV的接触放电和±15kV的空气放电，提高了系统的鲁棒性和可靠性。

　　AD7124凭借其高精度、低噪声、多通道输入、可编程增益放大器、丰富的诊断功能、灵活的滤波器选项、低功耗、宽工作电压范围、SPI接口、内置温度传感器和ESD保护等特点，成为高精度测量应用的理想选择。无论是工业自动化、医疗设备、环境监测还是其他需要高精度数据采集的领域，AD7124都能提供卓越的性能和可靠性。

　　ad7124的应用

　　AD7124是一款由Analog Devices Inc.（亚德诺）生产的高精度、多通道模数转换器（ADC），广泛应用于需要精确模拟信号测量的领域。其卓越的性能和灵活性使其成为众多应用的理想选择。

　　在工业自动化领域，AD7124被广泛应用于过程控制和传感器接口。在化工、制造业等领域，AD7124可用于监测和控制生产线上的各种参数，如温度、压力、流量等。其高精度和低噪声特性确保了测量数据的准确性，从而提高了生产效率和产品质量。此外，AD7124与各种传感器（如温度传感器、压力传感器）配合使用，将模拟信号转换为数字信号，供控制系统处理，实现了智能化和自动化的生产过程。

　　在医疗设备领域，AD7124同样发挥着重要作用。在心电图（ECG）、脑电图（EEG）等设备中，AD7124可以精确地测量微弱的生物电信号，为医生提供准确的诊断依据。此外，在医疗监护系统中，AD7124用于监测病人的生命体征，如心率、呼吸频率、血氧饱和度等，帮助医护人员及时了解病人的健康状况，提高了医疗护理的质量。

　　在电力系统中，AD7124被广泛应用于电能计量和电力监控。在智能电网和电能表中，AD7124可以精确测量电压、电流和功率等参数，确保电能计量的准确性，从而实现能源的有效管理和利用。此外，在电力监控系统中，AD7124用于监控电力系统的运行状态，如电压波动、电流过载等，帮助维护人员及时发现和解决电力系统中的问题，保障电力系统的安全稳定运行。

　　在环境监测领域，AD7124被广泛应用于气象站和水质监测设备。在气象站中，AD7124用于采集气象数据，如温度、湿度、气压等，为气象预报和环境监测提供准确的数据支持。在水质监测设备中，AD7124可以测量水中的pH值、溶解氧、电导率等参数，帮助环保部门及时了解水质状况，采取相应的治理措施，保护水资源。

　　在科研仪器领域，AD7124被广泛应用于实验数据采集和高精度测量系统。在实验室中，AD7124可用于采集和记录实验数据，确保实验结果的准确性，从而推动科学研究的发展。此外，AD7124还用于构建高精度的测量系统，进行科学研究和数据分析，为科研人员提供可靠的数据支持。

　　在消费电子产品领域，AD7124被广泛应用于智能家居和健康监测设备。在智能家居设备中，AD7124可以采集环境数据，如温度、湿度、光照强度等，实现智能化的家居控制，提高生活质量。在健康监测设备中，如智能手环、健康监测仪等，AD7124用于测量用户的健康数据，帮助用户了解自己的健康状况，采取相应的健康管理措施。

　　AD7124凭借其高精度、低噪声、低功耗和灵活的功率模式选择等优势，广泛应用于工业自动化、医疗设备、电力系统、环境监测、科研仪器和消费电子产品等领域，为各行各业提供了可靠的模拟信号采集和转换解决方案。

　　ad7124如何选型

　　AD7124是一款由Analog Devices, Inc.（ADI公司）推出的高精度、低功耗、低噪声的24位Σ-Δ型模数转换器（ADC）。它广泛应用于工业自动化、医疗设备、环境监测和科学研究等领域，特别是在需要高精度测量的应用中。AD7124系列有多个型号，每个型号都有其独特的特点和应用场景。本文将详细介绍AD7124系列的选型方法，帮助工程师根据具体需求选择合适的型号。

　　1. AD7124系列概述

　　AD7124系列主要包括以下几个型号：

　　AD7124-4: 提供4个差分输入或7个单端或伪差分输入。

　　AD7124-8: 提供8个差分输入或15个单端或伪差分输入。

　　AD7124-16: 提供16个差分输入或31个单端或伪差分输入。

　　这些型号的主要区别在于输入通道的数量，用户可以根据实际需求选择合适的型号。

　　2. 选型考虑因素

　　在选择AD7124系列的型号时，需要考虑以下几个关键因素：

　　2.1 输入通道数量

　　根据应用中需要测量的信号数量，选择合适的输入通道数量。例如，如果只需要测量4个差分信号，可以选择AD7124-4；如果需要测量8个差分信号或15个单端信号，可以选择AD7124-8；如果需要更多的输入通道，可以选择AD7124-16。

　　2.2 分辨率和采样速率

　　AD7124系列都具有可配置的分辨率和采样速率。AD7124通常具有较高的分辨率和更快的采样速率，这使得它在需要更高精度和更快速度的应用中更具优势。用户可以根据应用的需求，选择合适的分辨率和采样速率。

　　2.3 功耗

　　AD7124在功耗方面表现出色，通常比其他同类产品具有更低的功耗。这对于需要长时间运行或依赖电池供电的应用非常重要。用户可以根据应用的功耗要求，选择合适的功率模式。

　　2.4 接口和功能

　　AD7124和ADS1256都支持SPI接口，并提供了各种配置和功能选项。然而，AD7124通常具有更丰富的功能，如内部参考电压、PGA（Programmable Gain Amplifier）增益设置和校准功能等。这些额外的功能使得AD7124更加灵活，适用于更广泛的应用场景。

　　2.5 噪声和滤波

　　AD7124的性能受到噪声的影响，因此应采取适当的措施来减少噪声的影响。AD7124提供了多种滤波器选项，确保在各种应用场景中都能提供最佳的性能。用户可以根据应用的噪声环境，选择合适的滤波器选项。

　　2.6 温度校准

　　温度对AD7124的性能和准确度有一定影响。在高温或低温环境中使用时，应进行温度校准，并根据需要进行相应的补偿或校准步骤。用户可以根据应用的温度范围，选择是否需要温度校准功能。

　　3. 选型实例

　　假设有一个工业自动化项目，需要测量8个差分信号，要求高精度、低功耗，并且需要在高温环境下工作。根据这些需求，可以选择AD7124-8。具体选型步骤如下：

　　确定输入通道数量：需要测量8个差分信号，因此选择AD7124-8。

　　确定分辨率和采样速率：根据应用的精度要求，选择合适的分辨率和采样速率。

　　考虑功耗：由于需要长时间运行，选择低功耗模式。

　　选择接口和功能：AD7124-8支持SPI接口，并提供丰富的功能选项，满足应用需求。

　　考虑噪声和滤波：选择合适的滤波器选项，减少噪声影响。

　　考虑温度校准：由于需要在高温环境下工作，选择带有温度校准功能的型号。

　　4. 结论

　　AD7124系列是一款出色的模拟-数字转换器，具有高精度、低功耗和丰富的功能。在选型时，需要综合考虑输入通道数量、分辨率和采样速率、功耗、接口和功能、噪声和滤波、以及温度校准等因素。通过合理选型，可以确保AD7124在具体应用中发挥最佳性能，满足高精度测量的需求。
