理想二极管控制器的分类

　　理想二极管控制器是一种用于替代传统二极管的电子元件，它通过控制外部MOSFET来实现二极管的功能，同时提供更低的正向压降和更高的效率。根据不同的应用场景和功能，理想二极管控制器可以分为多种类型。以下是几种常见的理想二极管控制器分类：

　　按供电电压分类：

　　低压理想二极管控制器：适用于低电压应用场景，如便携式设备和电池供电系统。这类控制器通常具有较低的工作电压范围，例如2.9V至5.5V。

　　高压理想二极管控制器：适用于高电压应用场景，如汽车电子和工业设备。这类控制器通常具有较高的工作电压范围，例如12V至36V。

　　按通道数量分类：

　　单通道理想二极管控制器：只有一个输出通道，适用于简单的电源管理和保护应用。

　　双通道理想二极管控制器：具有两个独立的输出通道，适用于需要同时管理多个电源路径的应用，如冗余电源系统。

　　多通道理想二极管控制器：具有多个输出通道，适用于复杂的电源管理和分配系统。

　　按功能特性分类：

　　低损耗反向极性保护控制器：专门设计用于防止电源反接造成的损坏，同时提供低损耗的正向导通路径。例如，SCT53600就是一个典型的低损耗反向极性保护控制器。

　　过压/过流保护控制器：除了基本的二极管功能外，还提供过压和过流保护功能，以确保系统的安全性和可靠性。这类控制器通常用于高可靠性要求的应用，如医疗设备和航空航天系统。

　　具有输入电源和熔丝监视器的控制器：除了基本的二极管功能外，还具有监视输入电源状态和熔丝状态的功能，以便在电源故障或熔丝断开时及时采取措施。例如，LTC4355就是一个具有广泛故障监视功能的双路理想二极管控制器。

　　按应用领域分类：

　　汽车电子用理想二极管控制器：专门设计用于汽车电子系统，具有高可靠性和抗干扰能力，符合汽车行业的标准和规范，如ISO 7637-2。

　　工业用理想二极管控制器：适用于工业设备和控制系统，具有高耐压和高耐流能力，能够在恶劣的工业环境中稳定工作。

　　消费电子用理想二极管控制器：适用于消费电子产品，如智能手机、平板电脑和笔记本电脑，具有低功耗和小尺寸的特点。

　　按封装形式分类：

　　TSOT23封装：这是一种常见的小型封装形式，适用于空间受限的应用场景。例如，SCT53600采用的就是TSOT23-6封装。

　　SOIC封装：这是一种较大的封装形式，适用于需要更高功率处理能力的应用场景。

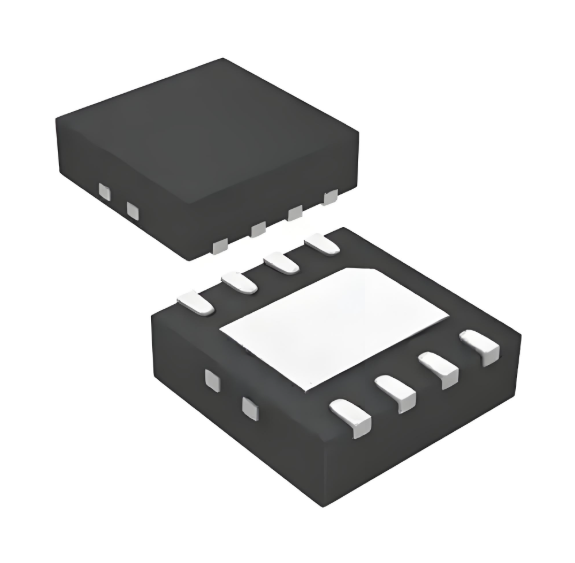

　　QFN封装：这是一种无引脚的方形扁平封装，具有更好的热性能和电气性能，适用于高性能应用。

　　理想二极管控制器的分类多种多样，可以根据不同的应用场景和功能需求选择合适的控制器。无论是低压还是高压，单通道还是多通道，低损耗还是高可靠性，都有相应的理想二极管控制器可以满足特定的需求。通过合理选择和应用这些控制器，可以显著提高电子系统的性能和可靠性。

　　理想二极管控制器的工作原理

　　理想二极管控制器是一种用于控制和管理理想二极管行为的电子设备。理想二极管本身是一种理论模型，具有零正向压降和零反向漏电流的特点，但在实际应用中，真正的理想二极管并不存在。因此，理想二极管控制器通过控制外部元件（如MOSFET）来模拟理想二极管的行为，从而实现高效、低损耗的电路设计。

　　理想二极管控制器的工作原理可以分为以下几个关键部分：

　　正向导通控制：

　　当输入电压为正向时，理想二极管控制器会检测到这一状态，并控制外部的N沟道MOSFET导通。MOSFET的导通电阻非常低，因此可以实现接近零的正向压降，从而模拟理想二极管的正向导通特性。这种低正向压降可以显著减少功率损耗，提高系统的效率。

　　反向截止控制：

　　当输入电压为反向时，理想二极管控制器会迅速检测到这一变化，并控制MOSFET迅速关断。MOSFET关断后，其反向漏电流非常小，几乎可以忽略不计，从而模拟理想二极管的反向截止特性。这种快速关断能力可以有效防止反向电流的流动，保护电路免受损坏。

　　故障监视和保护：

　　理想二极管控制器通常还具备故障监视功能，可以实时监测输入电压和电流的状态。当检测到异常情况（如过压、过流或短路）时，控制器会立即采取保护措施，如关断MOSFET或触发报警信号，以防止系统受损。这种故障监视和保护功能对于高可靠性和高可用性的系统尤为重要。

　　低功耗设计：

　　理想二极管控制器通常设计为低功耗设备，以延长电池寿命和减少热量生成。例如，SCT53600在关机模式下仅消耗1μA的电流，这使得它非常适合电池供电的应用场景。

　　快速响应：

　　理想二极管控制器需要具备快速响应能力，以便在反向事件发生时迅速关断MOSFET。例如，SCT53600可以在电源故障或输入微短条件下实现非常快速的MOSFET关闭（<0.75μs），从而最小化反向电流。

　　温度保护：

　　一些理想二极管控制器还具备温度保护功能，可以在温度过高时自动关断MOSFET，防止过热损坏。这种温度保护功能可以进一步提高系统的可靠性和安全性。

　　理想二极管控制器通过控制外部MOSFET的行为，模拟理想二极管的正向导通和反向截止特性，从而实现高效、低损耗的电路设计。它不仅具备低正向压降和低反向漏电流的特点，还具备故障监视、保护和快速响应能力，广泛应用于高可靠性和高可用性的系统中。

　　理想二极管控制器的作用

　　理想二极管控制器是一种用于模拟理想二极管行为的电子元件，它在各种电子电路中发挥着重要作用。理想二极管控制器的主要作用包括以下几个方面：

　　低正向导通压降：理想二极管控制器通过控制外部NMOS（N沟道金属氧化物半导体）晶体管，能够在正向导通时显著降低正向导通压降。传统的二极管在正向导通时会有一定的电压降，这会导致功率损耗和发热问题。而理想二极管控制器通过调节NMOS晶体管的栅极电压，使得其在导通时的电阻非常低，从而实现接近零的正向压降，提高电路的效率。

　　反向电流截止：当电路中出现反向电流时，理想二极管控制器能够迅速关闭NMOS晶体管，阻止反向电流的流通。这一特性对于保护电路中的敏感元件非常重要，尤其是在电源反接或电源切换等情况下，能够有效防止反向电流对电路的损害。

　　电源管理：理想二极管控制器在电源管理系统中有着广泛的应用。例如，在汽车电子系统中，ADAS（高级驾驶辅助系统）域控、座舱系统、变速箱控制单元等都需要可靠的电源供应。理想二极管控制器可以实现多个电源之间的无缝切换和高效管理，确保系统在不同电源状态下都能稳定运行。当多个电源并联为系统供电时，理想二极管控制器能够确保只有电压较高的电源向系统供电，避免电源之间的反向电流，提高电源的利用效率。

　　热管理：理想二极管控制器具有良好的热管理能力。由于其在正向导通时的压降非常低，因此产生的热量也较少，不需要额外的散热措施。这不仅节省了电路板的空间，还提高了系统的可靠性和稳定性。

　　保护功能：理想二极管控制器还具备多种保护功能，如过压保护、过流保护等。例如，LTC4355是一种过压/过流保护控制器，能够在电源出现异常时迅速切断电流，保护电路中的元件不受损害。此外，LTC4370是一种双电源二极管合路电流平衡控制器，能够在两个电源之间实现电流平衡，防止某一电源过载。

　　快速响应：理想二极管控制器具有快速响应的特点，能够在短时间内完成导通和截止的切换。这对于需要快速响应的电路，如脉冲电路、数字电路等，尤为重要。快速响应能力使得理想二极管控制器能够更好地适应各种动态变化的电路环境。

　　理想二极管控制器在电子电路中扮演着重要角色，其低正向导通压降、反向电流截止、电源管理、热管理、保护功能和快速响应等特点，使其在各种应用场景中得到了广泛应用。无论是汽车电子系统、通信设备、工业控制还是消费电子，理想二极管控制器都能够提供高效、可靠的解决方案，提高系统的性能和可靠性。

　　理想二极管控制器的特点

　　理想二极管控制器是一种用于模拟理想二极管行为的集成电路（IC），它通过控制外部金属氧化物半导体场效应晶体管（MOSFET）来实现这一目标。与传统二极管相比，理想二极管控制器具有多种显著特点，使其在各种电子电路中得到广泛应用，特别是在汽车系统中。

　　理想二极管控制器具有正向导通电阻低的特点。在正向导通时，理想二极管控制器通过控制外部NMOS或PMOS晶体管，使其导通电阻（RDS(ON)）非常低，从而显著降低正向导通压降。这不仅提高了电源效率，还减少了功率损耗和热量生成，使得系统更加节能和稳定。

　　理想二极管控制器具有优异的反向截止特性。在反向电压下，理想二极管控制器能够迅速关闭MOSFET，实现反向电流截止，从而保护电路免受反向电压的损害。这种特性在汽车系统中尤为重要，因为汽车电源系统中经常会出现电源反接、负载突降等现象，理想二极管控制器能够有效防止这些现象对系统造成损害。

　　理想二极管控制器具有强大的热管理能力。由于其低导通电阻和高效的散热设计，理想二极管控制器能够在高电流条件下保持稳定工作，避免因过热而导致的性能下降或损坏。此外，一些理想二极管控制器还集成了热关断功能，当温度超过预设阈值时，会自动关断以保护自身和系统。

　　理想二极管控制器具有灵活的电源选择和切换功能。在多电源系统中，理想二极管控制器可以根据电源电压的高低或优先级自动选择最佳电源，并实现无缝切换。例如，在汽车系统中，理想二极管控制器可以确保在主电源和备用电源之间进行平滑切换，保证系统的连续性和可靠性。

　　理想二极管控制器具有多种保护功能。除了基本的反向电流保护外，理想二极管控制器还可以提供浪涌电流限制、过压保护和过流保护等。这些保护功能使得理想二极管控制器在复杂和多变的电源环境中具有更高的鲁棒性和可靠性。

　　理想二极管控制器具有较小的成品面积，能够有效节省空间。由于其集成度高，理想二极管控制器通常只需要少量的外部元件即可实现完整的功能，这使得它在紧凑型设计中具有明显优势。

　　理想二极管控制器凭借其低导通电阻、优异的反向截止特性、强大的热管理能力、灵活的电源选择和切换功能以及多种保护功能，成为现代电子系统中不可或缺的重要组件。特别是在汽车系统中，理想二极管控制器的应用极大地提高了系统的可靠性和安全性。

　　理想二极管控制器的应用

　　理想二极管控制器是一种能够控制外部金属氧化物半导体场效应晶体管（MOSFET）来模拟理想二极管行为的集成电路（IC）。它在汽车电子系统中有着广泛的应用，主要因为其具有正向导通电阻低、反向截止特性好以及热管理能力强等优点。以下是理想二极管控制器在汽车应用中的几个典型场景。

　　在高级驾驶辅助系统（ADAS）中，理想二极管控制器扮演着至关重要的角色。ADAS系统通常由多个传感器和处理器组成，需要可靠的电源供应。理想二极管可以防止电源反接，保护ADAS域控单元免受反向电压的损坏。同时，在多个电源并联为ADAS系统供电的情况下，理想二极管能实现电源的无缝切换和高效管理，确保系统在不同电源状态下都能稳定运行。例如，当车辆的主电源和备用电源同时为ADAS域控供电时，理想二极管可保证只有电压较高的电源向系统供电，避免电源之间的反向电流，提高电源的利用效率。

　　汽车摄像头也是理想二极管控制器的重要应用场景之一。由于汽车摄像头的安装位置可能会受到各种因素的影响，如车辆改装、维修等，容易出现电源反接的情况。理想二极管能有效避免这种误操作对摄像头造成的损害，提高摄像头的使用寿命和可靠性。当摄像头不工作或处于待机状态时，理想二极管可以阻止电流从摄像头反向流回电源，避免电池电量的不必要消耗，同时也能保护电源电路免受反向电流的影响。例如，在车辆熄火后，摄像头进入低功耗模式，理想二极管可防止电池通过摄像头电路放电，延长电池的使用时间。

　　理想二极管控制器在座舱系统中也有着广泛的应用。座舱系统包含多个电子设备，如显示屏、信息娱乐系统、空调控制等，需要对电源进行合理的管理和分配。理想二极管可用于实现不同电源之间的切换和隔离，确保各个设备都能获得稳定的电源供应。例如，当车辆从发动机启动电源切换到电池电源时，理想二极管能保证座舱系统的供电不会中断，同时防止电源之间的相互干扰。座舱中的一些设备，如高端显示屏和音频放大器，对电源的稳定性要求较高。理想二极管可以防止电源中的瞬态电压波动和反向电流对这些敏感设备造成损害，提高座舱系统的整体可靠性和性能。

　　理想二极管控制器在变速箱控制单元（TCU）中也有着重要的应用。TCU需要与车辆的电源系统可靠连接，同时要防止电源反接和过压情况对其造成损害。理想二极管可以在电源反接时截止电流，保护TCU内部的电路元件。此外，它还能限制电源电压在正常范围内，当出现过压情况时，阻止过高的电压进入TCU，确保TCU的安全运行，防止因电源问题导致通信中断或设备损坏。同时，在TCU与其他设备进行通信的线路中，理想二极管可用于防止静电放电和电磁干扰等瞬态现象对通信信号的干扰和破坏。

　　理想二极管控制器在汽车电子系统中发挥着重要作用，不仅提高了系统的可靠性和稳定性，还有效保护了各种电子设备免受电源问题的损害。随着汽车电子技术的不断发展，理想二极管控制器的应用前景将更加广阔。

　　理想二极管控制器如何选型

　　理想二极管控制器是一种用于实现二极管功能的电子器件，它通过控制外部MOSFET来模拟理想二极管的行为。理想二极管控制器具有正向导通电阻低、反向截止特性好以及热管理能力强等优点，因此在各类电子电路中有着广泛的应用。尤其在汽车供电系统中，可实现发电机和电池之间的无缝切换和高效供电。本文将详细介绍理想二极管控制器的选型方法，并列举一些常见的型号及其参数。

　　一、理想二极管控制器的基本原理

　　理想二极管控制器通过控制外部N沟道MOSFET来实现二极管的功能。当正向电压施加时，控制器打开MOSFET沟道，降低正向导通压降；当存在反向电流时，控制器关闭MOSFET沟道，实现反向电流截止和电池反向保护功能。这种设计不仅提高了效率，还减少了功率损耗。

　　二、选型考虑因素

　　工作电压范围：选择控制器时，首先要考虑其工作电压范围是否满足应用需求。例如，汽车应用通常需要支持12V或24V电池电压，而工业应用可能需要更高的电压范围。

　　最大电流：控制器必须能够支持应用中的最大电流。例如，SCT53600可以支持高达1.8A的峰值电流，适用于大多数汽车和工业应用。

　　正向压降：正向压降越低，效率越高。例如，SCT53600可以将正向压降调节到20mV，这比传统的肖特基二极管的0.4V压降要低得多。

　　静态电流：静态电流越低，越适合电池供电的应用。例如，SCT53600在关机模式下仅消耗1μA的电流，有助于延长电池寿命。

　　响应速度：在反向事件期间，控制器的响应速度越快，越能有效保护电路。例如，SCT53600可以在0.75μs内关闭MOSFET，以最小化反向电流。

　　封装尺寸：根据电路板的空间限制，选择合适的封装尺寸。例如，SCT53600采用TSOT23-6封装，适合紧凑型设计。

　　保护功能：一些控制器具有额外的保护功能，如过压保护、过流保护和热保护。例如，SCT53600具有开路MOSFET检测电路，可以在MOSFET导通状态下检测到过大的压降并发出指示信号。

　　三、常见理想二极管控制器型号及其参数

　　SCT53600

　　工作电压范围：2.9V至18V

　　最大电流：1.8A峰值

　　正向压降：20mV

　　静态电流：1μA（关机模式），80μA（工作模式）

　　响应速度：0.75μs

　　封装：TSOT23-6

　　保护功能：开路MOSFET检测

　　LTC4355

　　工作电压范围：2.5V至60V

　　最大电流：支持高达10A的应用

　　正向压降：可调节至20mV

　　静态电流：12μA（工作模式）

　　响应速度：快速响应

　　封装：SSOP-16

　　保护功能：过压保护、过流保护

　　LM74700

　　工作电压范围：3.5V至60V

　　最大电流：支持高达10A的应用

　　正向压降：可调节至20mV

　　静态电流：12μA（工作模式）

　　响应速度：快速响应

　　封装：SOIC-8

　　保护功能：过压保护、过流保护

　　ISL89165

　　工作电压范围：4.5V至60V

　　最大电流：支持高达10A的应用

　　正向压降：可调节至20mV

　　静态电流：12μA（工作模式）

　　响应速度：快速响应

　　封装：SOIC-8

　　保护功能：过压保护、过流保护

　　四、结语

　　通过本文的介绍，读者能够了解到理想二极管控制器的基本原理、选型考虑因素以及常见型号和参数。在实际应用中，根据具体需求选择合适的理想二极管控制器，可以有效提高电路的效率和可靠性。希望本文能为您提供有帮助的参考，同时也希望读者能够在日常的电子电路设计中合理选择理想二极管控制器，从而发挥其最大的作用。
