德州仪器LM2675降压型DC-DC转换器,支持1A输出详解

来源:
2025-12-25
类别:基础知识
eye 1
文章创建人 拍明芯城

德州仪器LM2675降压型DC-DC转换器:支持1A输出的深度解析

引言:电源转换领域的核心器件

在电子设备高度集成的今天,电源转换效率与稳定性直接影响系统性能。德州仪器(TI)推出的LM2675系列降压型DC-DC转换器,凭借其高效能、小体积和易用性,成为工业控制、通信设备、汽车电子等领域的核心电源解决方案。该系列芯片支持1A持续输出电流,输入电压范围覆盖8V至40V,输出电压可精准调节至1.21V至37V,且在线路和负载变化时保持±1.5%的电压容差。本文将从技术原理、设计要点、应用场景及选型指南等维度,全面解析LM2675的核心优势。


一、技术特性:高效与稳定的完美平衡

LM2675系列采用德州仪器专利的LMDMOS工艺,将开关稳压器的全部功能集成于单芯片中,其技术特性可归纳为以下五大核心优势:

1.1 宽输入电压与高输出精度

芯片支持8V至40V的宽输入范围,可适应12V、24V等工业标准电压,甚至直接接入汽车电池系统。输出端提供3.3V、5V、12V固定版本及可调版本,其中可调型号通过外部电阻分压器实现1.21V至37V的连续调节。在线路负载变化时,输出电压容差严格控制在±1.5%以内,确保敏感负载的稳定供电。

1.2 高频开关与小型化设计

LM2675以260kHz固定频率运行,相比传统低频转换器(如50kHz),其电感、电容等滤波元件尺寸可缩小60%以上。例如,输出端仅需33μH电感即可满足1A负载需求,而低频方案可能需要100μH以上电感。高频设计还显著降低了输出纹波,典型值低于50mV,满足数字电路对电源噪声的严苛要求。

1.3 高效散热与低功耗

芯片效率高达96%(以5V输出、12V输入、1A负载为例),发热量仅为线性稳压器的1/10。其散热设计极具创新性:通过印刷电路板(PCB)上的覆铜线迹即可完成热传导,无需额外散热片。在-40℃至125℃的工业级温度范围内,芯片可稳定工作,适用于户外设备或高温环境。

1.4 全面保护机制

LM2675内置多重保护电路,包括:

  • 热关断保护:当结温超过165℃时自动关闭输出,防止芯片烧毁;

  • 电流限制保护:将峰值电流限制在1.55A以内,避免电感饱和或短路损坏;

  • TTL关断功能:通过ON/OFF引脚实现低功耗待机模式,待机电流仅50μA,延长电池寿命;

  • 欠压锁定(UVLO):防止输入电压过低导致的输出不稳定。

1.5 极简外围电路设计

芯片仅需5个外部元件即可构建完整电源系统,包括输入电容、输出电感、输出电容、肖特基二极管及反馈电阻分压器(可调版本)。以固定5V输出为例,典型电路包含:

  • 输入电容:330μF/16V低ESR电解电容,抑制输入电压波动;

  • 输出电感:33μH/1.4A功率电感,存储能量并平滑电流;

  • 输出电容:68μF钽电容,降低输出纹波;

  • 肖特基二极管:1N5822(1A/40V),为电感电流提供续流路径;

  • 反馈电阻:固定版本直接连接输出与FB引脚,可调版本需配置分压电阻(如R1=1kΩ、R2=15.4kΩ可输出20V)。

二、内部架构:从原理到实现的深度剖析

LM2675的内部电路可划分为七大功能模块,各模块协同工作实现高效稳压:

2.1 带隙基准电压源

芯片内置1.21V带隙基准电压源,其温度系数低于50ppm/℃,为误差放大器和PWM比较器提供高精度参考。基准电压通过正温度系数电流(PTAT)与负温度系数电压(VBE)的补偿实现,公式如下:

VREF=VBE2+R1R2ΔVBE

其中,ΔVBE为两个PN结的电压差,与温度成正比;VBE2为负温度系数电压。通过调整R1R2的比值,可实现零温度系数基准。

2.2 振荡器与PWM生成

260kHz固定频率振荡器由电容充放电电路和比较器构成,生成锯齿波信号。该信号与误差放大器输出比较后,生成占空比可调的PWM波形,驱动功率MOSFET开关。为解决占空比大于50%时的次谐波振荡问题,芯片采用斜坡补偿技术,在锯齿波上叠加补偿斜坡,确保系统稳定性。

2.3 误差放大器与反馈环路

误差放大器采样输出电压(通过FB引脚),与基准电压比较后输出误差信号。该信号经PWM比较器调制,动态调整开关占空比,实现输出电压的闭环控制。反馈环路采用Type II补偿网络,兼顾快速响应与稳定性,环路带宽可达20kHz。

2.4 功率MOSFET驱动

芯片内置高边N沟道MOSFET(NMOS)和低边续流二极管(非同步模式),或通过外部二极管实现续流(LM2675为非同步方案)。驱动电路采用图腾柱结构,提供足够的栅极驱动电流,确保MOSFET快速开关,降低开关损耗。

2.5 保护电路集成

  • 过流保护:通过检测MOSFET的导通电阻(RDS(on))实现电流采样,当电流超过1.55A时,触发PWM关断;

  • 过温保护:利用双极型晶体管的温度特性,当结温超过165℃时,热关断电路强制关闭输出;

  • 欠压锁定:监测输入电压,当VIN低于7.5V时,禁止芯片启动,防止异常工作。

2.6 启动与偏置电路

上电瞬间,启动电路通过内部电容为基准电压源和振荡器提供初始偏置电流,确保芯片快速进入稳定工作状态。启动完成后,启动电路自动关闭,减少静态功耗。

2.7 恒流源与电流镜

芯片内部采用恒流源电路为各功能模块提供偏置电流,确保温度变化时电流稳定性。电流镜通过晶体管面积比例复制电流,实现精确的电流分配,例如采样管面积为主管面积的1/1000,即可将主电流按比例缩小用于保护电路。

三、应用场景:从工业到消费的广泛覆盖

LM2675凭借其高性能与灵活性,广泛应用于以下领域:

3.1 工业控制设备

在PLC、传感器、执行器等设备中,LM2675将24V工业总线电压转换为5V或3.3V,为微控制器和通信模块供电。其宽输入范围和高温耐受性(125℃)确保在恶劣工业环境中稳定运行。

3.2 通信基站与网络设备

5G基站、路由器等设备需将48V输入转换为多路低压(如12V、5V、3.3V),LM2675的多通道扩展能力(通过多芯片并联)可简化电源设计,同时其高频特性减少电磁干扰(EMI),满足通信标准要求。

3.3 汽车电子系统

车载信息娱乐系统、ADAS传感器等需适应12V或24V汽车电池电压波动,LM2675的输入电压范围(8V至40V)和过压保护功能可防止发动机启动时的电压尖峰损坏电路。

3.4 消费电子产品

在无人机、便携式医疗设备等电池供电场景中,LM2675的高效率(96%)显著延长续航时间,而其小型封装(如8引脚SOIC)节省PCB空间,满足产品轻薄化需求。

四、选型指南:从规格到封装的精准匹配

4.1 型号选择

LM2675系列提供多种型号,选型时需关注以下参数:

  • 输出电压:固定版本(如LM2675M-5.0)或可调版本(LM2675M-ADJ);

  • 封装类型

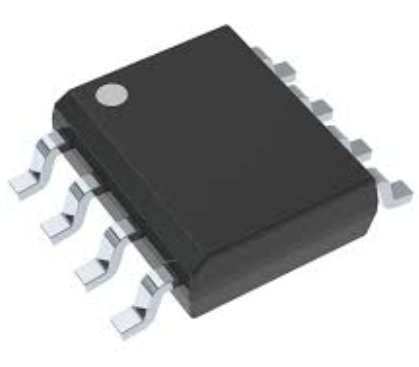

    • 8引脚SOIC(4.9mm×6mm):适合表面贴装,散热性能中等;

    • 8引脚PDIP(9.81mm×9.43mm):适合通孔安装,便于手工焊接;

    • 16引脚WSON(5mm×5mm):超薄封装,散热性能最优,适合高密度设计;

  • 工作温度范围:工业级(-40℃至125℃)或扩展工业级(需确认数据手册)。

4.2 外围元件选型

  • 电感器:选择饱和电流大于1.5A、直流电阻(DCR)低于100mΩ的功率电感,如Coilcraft的MSS1278系列;

  • 输出电容:低ESR陶瓷电容(如X7R材质)或钽电容,容量需满足纹波要求(典型值68μF至220μF);

  • 肖特基二极管:选择反向耐压高于输入电压、正向电流大于1A的型号,如1N5822(40V/3A);

  • 反馈电阻:可调版本需使用1%精度电阻,确保输出电压精度。

4.3 PCB布局要点

  • 高频路径最短化:将VIN、VSW(开关节点)、GND引脚附近的铜箔加宽,减少寄生电感;

  • 反馈电阻靠近芯片:避免电感噪声耦合至FB引脚;

  • 散热优化:WSON封装需将DAP(Die Attach Pad)引脚连接至地平面,通过多层铜箔增强散热;

  • 输入/输出电容布局:电容应紧贴芯片引脚,减少布线阻抗。

五、设计实例:从原理图到PCB的全流程

以可调输出12V/1A电源为例,设计步骤如下:

5.1 原理图设计

  1. 输入端:连接24V电源至VIN引脚,并联330μF/35V电解电容与0.1μF陶瓷电容;

  2. 输出端:连接33μH电感至VSW引脚,电感另一端接12V输出;

  3. 续流二极管:1N5822阴极接VSW,阳极接GND;

  4. 输出电容:并联220μF钽电容与0.1μF陶瓷电容;

  5. 反馈网络:R1=10kΩ,R2=82.5kΩ(计算:VOUT=1.21V×(1+R2/R1)=12V);

  6. 使能控制:ON/OFF引脚通过10kΩ电阻上拉至VIN,实现常开状态。

5.2 PCB布局

  1. 输入电容靠近VIN与GND引脚,布线宽度≥2mm;

  2. 电感紧贴VSW引脚,避免长距离布线;

  3. 反馈电阻分压器靠近FB引脚,远离电感;

  4. 输出电容靠近电感输出端,形成局部低阻抗回路;

  5. GND平面采用开窗设计,增强散热。

5.3 测试与优化

  1. 输入电压调至24V,输出负载逐步增加至1A,测量输出电压纹波(应<50mV);

  2. 测试效率:输入功率(24V×IIN)与输出功率(12V×1A)比值应>92%;

  3. 温度测试:满载运行30分钟后,芯片表面温度应<100℃(环境温度25℃)。

结论:LM2675——高效电源设计的理想选择

德州仪器LM2675系列降压型DC-DC转换器,以其宽输入范围、高输出精度、高频小型化设计和全面保护机制,成为电源工程师的优选方案。无论是工业控制、通信设备还是消费电子,LM2675均能通过灵活的配置满足多样化需求。通过合理选型与精心设计,可充分发挥其性能优势,实现高效、稳定、可靠的电源转换。
