MC1496 芯片手册

MC1496，作为一款经典的双平衡调制解调器集成电路，自问世以来便在模拟信号处理领域占据了重要地位。它以其出色的性能、广泛的应用场景以及相对简单的外围电路设计，成为了无数电子工程师和爱好者的首选器件。本手册旨在为读者提供一个全面、深入的MC1496芯片技术指南，内容涵盖其基本原理、内部结构、电气特性、典型应用电路及设计考量等多个方面，以期帮助读者更好地理解和应用这款功能强大的芯片。

一、MC1496 芯片概述

MC1496 是一款由摩托罗拉公司（现为 ON Semiconductor）生产的双平衡调制解调器集成电路，其主要功能是对两个输入信号进行乘法运算，并输出它们的乘积。这种乘法器的核心应用在于调制、解调、相移、鉴相以及频率变换等领域。该芯片的独特之处在于其双平衡结构，这意味着两个输入信号的任何直流偏置或共模信号都会在输出端被有效地抑制，从而显著提高了信号的纯净度和系统的抗干扰能力。MC1496 可工作在直流至 100 MHz 的频率范围内，具有高增益、低噪声和良好的线性度等特点，使其在通信、仪器仪表以及消费电子等多个领域都有广泛的应用。

二、基本工作原理与内部结构

MC1496 的核心工作原理是基于吉尔伯特单元（Gilbert Cell）电路。吉尔伯特单元是一种差分放大器，它通过对两个差分对进行交叉连接，实现了对输入信号的乘法运算。MC1496 内部集成了两个这样的吉尔伯特单元，分别用于处理两个输入信号。

1. 内部结构详解

MC1496 内部主要由一个载波放大器、一个信号放大器以及一个四象限乘法器组成。

• 载波放大器： 该部分主要由一对差分对晶体管组成，负责接收并放大载波信号。它的作用是确保载波信号在进入乘法器之前具有足够的幅度和良好的对称性。

• 信号放大器： 类似于载波放大器，它也由一对差分对晶体管组成，用于接收和放大调制信号。

• 四象限乘法器： 这是 MC1496 的核心部分，它由两个交叉连接的差分对组成。当载波信号和调制信号同时输入时，该乘法器会根据两个信号的瞬时值进行乘法运算，并在输出端生成乘积信号。由于其双平衡设计，该乘法器能够有效抑制载波和调制信号本身，只输出它们的乘积，从而实现了双边带抑制载波（DSB-SC）调制。

2. 工作原理详解

MC1496 的工作原理可以从数学角度进行阐述。假设两个输入信号分别为 Vin1 和 Vin2，则其输出信号 Vout 可近似表示为：Vout=K⋅Vin1⋅Vin2其中 K 是一个比例常数，与芯片的内部参数和外部电阻设置有关。

在调制应用中，通常将载波信号 Vc=Accos(ωct) 和调制信号 Vm=Amcos(ωmt) 输入到 MC1496。根据乘法原理，其输出为：Vout=K⋅Accos(ωct)⋅Amcos(ωmt)利用三角恒等式 cosAcosB=21[cos(A+B)+cos(A−B)]，我们可以得到：Vout=21K⋅Ac⋅Am[cos((ωc+ωm)t)+cos((ωc−ωm)t)]从这个公式可以看出，输出信号只包含两个频率分量：和频 (ωc+ωm) 和差频 (ωc−ωm)。原始的载波频率和调制频率都被有效地抑制了。这就是 MC1496 实现双边带抑制载波调制的数学基础。

在解调应用中，MC1496 的工作原理与调制类似。将接收到的已调信号与本地产生的载波信号输入到芯片，通过乘法运算，可以得到原始的调制信号。

三、引脚功能与电气特性

了解 MC1496 的引脚功能和电气特性是正确使用该芯片的基础。

1. 引脚功能

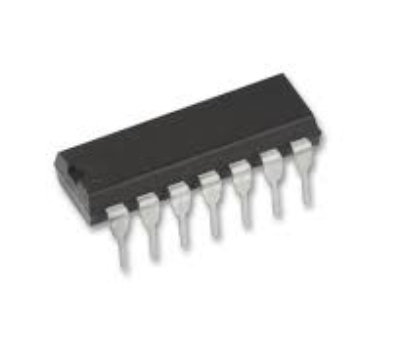

MC1496 通常采用 14 脚 DIP 封装。其引脚功能如下：

• 引脚 1：输出 - 差分输出端之一。

• 引脚 2：输出 - 差分输出端之二。

• 引脚 3：平衡载波 - 载波输入端之一。

• 引脚 4：载波输入 - 载波输入端之二。

• 引脚 5：载波输入 - 载波输入端之三。

• 引脚 6：信号输入 - 信号输入端之一。

• 引脚 7：信号输入 - 信号输入端之二。

• 引脚 8：信号输入 - 信号输入端之三。

• 引脚 9：地 - 负电源或地。

• 引脚 10：负电源 - 负电源输入端。

• 引脚 11：正电源 - 正电源输入端。

• 引脚 12：正电源 - 正电源输入端。

• 引脚 13：平衡信号 - 信号输入端之一。

• 引脚 14：平衡信号 - 信号输入端之二。

2. 电气特性

• 电源电压： MC1496 的工作电源电压范围通常为 ±5 V 至 ±15 V。双电源供电可以有效地简化外围电路设计，并提高信号的动态范围。

• 工作频率： 芯片的工作频率范围可达 100 MHz，使其适用于多种射频应用。

• 增益： 芯片的增益可通过外部电阻进行调节，其最大增益可达 30 dB 甚至更高。

• 噪声系数： MC1496 具有较低的噪声系数，这对于高灵敏度接收机设计至关重要。

• 线性度： 在适当的输入信号幅度范围内，MC1496 具有良好的线性度，可以有效减少信号失真。

四、典型应用电路

MC1496 的应用非常广泛，其典型应用电路主要包括调制器、解调器、混频器和鉴相器等。

1. 双边带抑制载波（DSB-SC）调制器

这是 MC1496 最经典的应用之一。该电路将载波信号和调制信号分别输入到芯片的两个差分输入端。通过调整外部电阻，可以控制增益并确保两个输入信号在进入乘法器时处于最佳工作点。在输出端，通过一个平衡-不平衡变换器（Balun）或差分放大器，可以提取出经过调制的 DSB-SC 信号。

2. 单边带抑制载波（SSB-SC）调制器

SSB-SC 调制比 DSB-SC 调制更为复杂，它需要通过滤波或相移法来抑制其中一个边带。使用 MC1496 实现 SSB-SC 调制通常需要两个 MC1496 芯片和一个 90° 相移网络。一个芯片用于产生同相信号，另一个用于产生正交相移信号，最后将两路信号相加，即可得到 SSB-SC 信号。

3. 环形解调器

环形解调器是利用 MC1496 进行解调的一种常见方式。在这种应用中，接收到的已调信号和本地产生的载波信号被输入到芯片。通过乘法运算，输出信号中会包含原始的调制信号成分。通过低通滤波器滤除高频分量，即可恢复出原始的调制信号。

4. 混频器

MC1496 也可以用作混频器，用于将一个频率的信号转换为另一个频率。例如，在超外差接收机中，MC1496 可将射频（RF）信号与本地振荡器（LO）信号进行混频，从而产生中频（IF）信号。这种应用利用了芯片的乘法特性，将 RF 和 LO 信号的频率分量进行和频或差频运算。

5. 鉴相器

鉴相器用于测量两个信号之间的相位差。当两个同频率的信号输入到 MC1496 时，其输出信号的直流分量与两个输入信号的相位差成正比。通过测量输出信号的直流电平，即可得到相位差。这种应用在锁相环（PLL）电路中非常常见。

五、设计考量与应用技巧

在实际使用 MC1496 芯片时，需要注意一些关键的设计考量和应用技巧，以确保电路性能达到最佳。

1. 偏置与增益控制

MC1496 的工作点和增益可通过外部电阻进行精确控制。通过调整引脚 2 和 14 上的电阻，可以改变输入差分对的电流，从而控制增益。在设计中，需要根据具体应用需求来合理选择这些电阻的阻值。

2. 载波泄漏与平衡

双平衡调制器的核心优势在于其对载波的抑制能力。然而，在实际电路中，由于元器件的不匹配或布线不当，可能会导致载波泄漏。为了最大限度地抑制载波，需要在电路设计时进行仔细的平衡调整，例如通过电位器微调输入端的偏置电压，以确保载波输入信号对芯片内部差分对的驱动是完全对称的。

3. 信号电平与失真

MC1496 的线性度在一定输入信号电平范围内表现良好。如果输入信号电平过高，可能会导致芯片进入非线性区域，从而产生谐波失真。因此，在设计时需要根据芯片的电气特性，合理控制输入信号的幅度，以确保其在芯片的线性工作范围内。

4. 布局与接地

良好的 PCB 布局对于 MC1496 的高频性能至关重要。应将高频信号线与低频信号线分开，并尽量缩短走线长度。此外，一个稳定、低噪声的接地系统也是确保芯片正常工作的关键。建议使用大面积的接地平面，并采取星形接地等方式，以减少地线噪声的影响。

5. 供电与滤波

MC1496 通常采用双电源供电。为了确保电源电压的稳定性，需要在电源输入端使用去耦电容进行滤波。对于高频应用，应在电源引脚附近放置小容量的陶瓷电容，以滤除高频噪声。

六、与其他同类芯片的比较

虽然 MC1496 是经典的双平衡调制解调器，但市场上还有其他类似的芯片。例如，SA602A/NE602A 也是一款常用的混频器和振荡器集成电路。与 MC1496 相比，SA602A/NE602A 集成了振荡器功能，更适合用于接收机的前端设计，但其工作频率范围和线性度可能不如 MC1496。MC1496 的主要优势在于其纯粹的乘法器功能和优越的平衡特性，使其在需要高纯度调制和解调的场合更具优势。

七、结论

MC1496 是一款功能强大、应用广泛的双平衡调制解调器。通过深入了解其工作原理、内部结构、电气特性以及应用技巧，工程师们可以充分利用其优越的性能，设计出高品质的通信、测量和控制系统。虽然数字信号处理技术在今天已经非常普及，但 MC1496 这样的经典模拟芯片在许多领域仍然不可或缺。本手册希望能够作为读者在学习和应用 MC1496 过程中的一个有益参考，帮助大家更好地掌握这款芯片的精髓。
