MCP4728中文详细手册

第一章：MCP4728芯片概述与核心特性

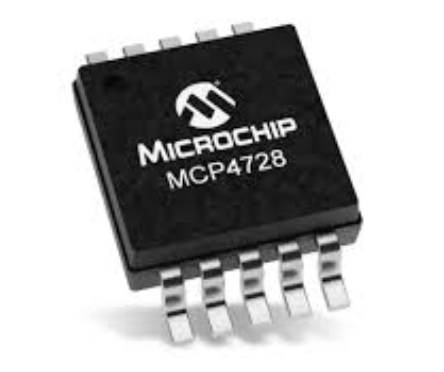

1.1 MCP4728芯片简介

MCP4728是一款由Microchip Technology公司设计和生产的高性能、低功耗、四通道、12位分辨率的数字-模拟转换器（DAC）芯片。它通过一个易于使用的I2C兼容双线串行接口进行通信，能够将微控制器等数字设备产生的数字信号精确地转换为模拟电压输出。该芯片的问世，为需要多路模拟信号输出的应用场景提供了理想的解决方案，例如工业控制、自动化系统、医疗设备、可编程电源以及需要生成波形信号的各种仪器仪表。与单通道DAC相比，MCP4728在单个封装内集成了四个独立的DAC通道，这大大节省了PCB空间，降低了系统设计的复杂度和成本。它的每个通道都可以独立编程，包括其输出电压值、参考电压源、增益设置以及功耗模式，为开发者提供了极大的灵活性。芯片内部集成的非易失性EEPROM存储器是其一大亮点，允许用户在掉电后仍能保留其配置和DAC输出值，从而确保系统在重新上电后能恢复到预设状态，无需重新编程，这对于许多嵌入式和物联网应用来说至关重要。

1.2 核心特性深度解析

MCP4728之所以在同类产品中脱颖而出，得益于其一系列强大的核心特性。这些特性共同构成了其高性能和易用性的基础。

• 12位分辨率的数字-模拟转换： 12位分辨率意味着数字输入数据可以精确到4096个离散步进（212=4096）。对于一个5V的参考电压，这意味着输出电压步进可以小至约1.22mV（）。这种高分辨率使其能够满足对模拟信号精度要求较高的应用，确保输出信号的平滑和精确控制。

• 四路独立的DAC通道： 芯片内部包含四个完全独立的DAC模块，分别命名为OUTA、OUTB、OUTC和OUTD。每个通道都有自己的数据寄存器和配置寄存器，可以独立地设置输出电压，而不会影响其他通道。这使得MCP4728非常适合于需要同时控制多个模拟量的应用，如多轴电机控制、多路光强度调节或多路传感器偏置电压设置。

• I2C兼容的串行接口： I2C（集成电路互联总线）是一种广泛应用的、简单的、双线制的通信协议，仅需两条线（SDA数据线和SCL时钟线）即可实现与微控制器的通信。MCP4728的I2C接口支持标准模式（100kHz）和快速模式（400kHz）两种速度，能够高效地传输数据，这对于实时性要求不高的应用是完全足够的。此外，I2C协议允许多个设备共享同一条总线，只要它们的从机地址不同即可，这简化了系统的布线。

• 内部非易失性EEPROM： MCP4728内部集成了一块EEPROM存储器，它能够存储每个DAC通道的输出值和配置设置（如参考电压选择、增益和功耗模式）。这意味着，当系统掉电时，这些设置不会丢失。在下一次上电时，DAC会根据EEPROM中存储的值自动配置，并输出相应的模拟电压。这对于需要快速启动和恢复的系统来说是一个巨大的优势，无需微控制器在每次开机时都重新配置DAC。

• 内部/外部参考电压源选择： 每个DAC通道都可以独立选择使用内部参考电压源或外部参考电压源。内部参考电压源为2.048V，具有良好的温度稳定性和低功耗特性，在不需要非常高输出电压的应用中非常方便。而外部参考电压源（VREF引脚）则提供了更大的灵活性，用户可以使用系统电源电压（最高V_CC）或任何外部精确参考电压作为参考，从而实现不同的输出电压范围。

• 可选的输出增益设置： 每个DAC通道都支持可编程的增益设置，可以选择1倍或2倍增益。当选择1倍增益时，输出电压范围是0V到V_REF；当选择2倍增益时，输出电压范围是0V到2V_REF。需要注意的是，增益设置为2倍时，输出电压的上限不能超过V_CC。这个功能允许DAC在保持12位分辨率的同时，灵活地调整输出电压范围以适应不同负载的需求。

• 可编程的功耗模式： MCP4728提供了三种不同的功耗模式，允许用户根据应用的需要平衡功耗和性能。

• 正常模式： 芯片在全速运行，以最快的速度响应数据更新。

• 掉电模式（Power-Down）： 在此模式下，DAC模块被关闭，功耗降至最低。每个通道都有三种不同的掉电模式，区别在于其输出引脚在掉电时的状态，可以是高阻抗、连接到V_SS（地）或连接到V_CC（电源）。这使得DAC在不需要输出模拟信号时能够有效节能，并控制输出引脚的状态以防止对外部电路产生干扰。

第二章：引脚功能与硬件连接

2.1 引脚描述

MCP4728采用20引脚QFN或TSSOP封装，其引脚排列和功能如下表所示。理解每个引脚的功能是正确设计硬件电路的基础。

• VCC： 芯片电源引脚。提供芯片正常工作所需的电源电压，范围为2.7V至5.5V。为了确保电源稳定，强烈建议在靠近VCC引脚处放置一个0.1μF的去耦电容，并将其另一端接地。

• VSS： 芯片接地引脚。这是芯片的模拟和数字地参考点。所有地连接都应该汇聚到这个点。

• SDA： I2C总线串行数据引脚。这是微控制器与MCP4728之间双向传输数据的总线。需要连接一个上拉电阻到VCC，以确保总线在空闲时为高电平。

• SCL： I2C总线串行时钟引脚。这是微控制器提供给MCP4728的时钟信号，用于同步数据传输。也需要连接一个上拉电阻到VCC。

• A0, A1： 从机地址选择引脚。这两个引脚用于设置MCP4728的I2C从机地址。通过将它们连接到VSS（地）或VCC，可以为芯片分配四个不同的地址（00, 01, 10, 11），从而允许在同一条I2C总线上连接多达四个MCP4728芯片。

• VREF： 外部参考电压输入引脚。当DAC通道配置为使用外部参考电压时，此引脚的电压将作为DAC的满量程参考。该电压范围为0V到VCC。

• LDAC（低电平有效）： 锁存DAC更新引脚。此引脚用于同步更新所有四个DAC通道的输出。当LDAC为高电平时，每个通道的数据更新会立即反映在相应的输出引脚上。当LDAC为低电平时，所有的DAC输出都会保持当前值，直到LDAC引脚被拉高。这对于需要同时更新多个DAC通道以防止输出发生瞬态偏差的应用非常有用。

• OUTA, OUTB, OUTC, OUTD： 模拟电压输出引脚。这是四个DAC通道的模拟电压输出端。每个引脚都能够提供一个缓冲的、与数字输入数据成比例的模拟电压。这些引脚可以驱动外部负载，但需要注意输出电流的限制。为了获得最佳性能，建议在输出端连接一个旁路电容来滤除高频噪声。

2.2 典型硬件连接

正确连接MCP4728是确保其正常工作的第一步。以下是一个典型的硬件连接示例：

• 电源连接： 将VCC连接到3.3V或5V电源，将VSS连接到地。在VCC和VSS之间放置一个0.1μF的陶瓷电容，并尽可能靠近芯片，以进行高频去耦。

• I2C总线连接： 将SCL和SDA引脚分别连接到微控制器的SCL和SDA引脚。由于I2C总线是开漏输出，因此必须在SCL和SDA总线上分别连接一个上拉电阻到VCC。上拉电阻的典型值通常为4.7kΩ，但具体值应根据总线电容和工作频率进行计算。

• 地址引脚连接： 根据系统需求，将A0和A1引脚连接到VSS或VCC。例如，如果将A0和A1都连接到VSS，那么芯片的I2C地址将是固定的。

• 参考电压连接： 如果使用内部参考电压，则VREF引脚可以悬空或连接到VSS。如果使用外部参考电压，则将外部参考电压源连接到VREF引脚。

• LDAC引脚连接： 如果需要同步更新所有通道，可以将LDAC引脚连接到微控制器的一个GPIO引脚，以便在需要时控制其电平。如果不需要同步更新，可以将LDAC引脚直接连接到VSS，这样每个通道的数据更新将立即生效。

• 输出引脚连接： 将OUTA、OUTB、OUTC和OUTD引脚连接到需要接收模拟信号的外部电路。

第三章：I2C通信协议与指令集

3.1 I2C通信基础

MCP4728的I2C通信协议遵循标准I2C规范。每次通信都由一个**开始条件（Start Condition）开始，一个停止条件（Stop Condition）结束。在开始和停止条件之间，数据以字节为单位进行传输，每个字节后都有一个确认（ACK）或非确认（NACK）**信号。

• 开始条件： 在SCL为高电平时，SDA从高电平变为低电平。

• 停止条件： 在SCL为高电平时，SDA从低电平变为高电平。

• 数据传输： 每个字节由8位数据组成，先发送最高位（MSB）。在SCL时钟的上升沿时，SDA上的数据必须保持稳定；在SCL为低电平时，SDA上的数据可以改变。

• 确认（ACK）： 接收方在接收到8位数据后，在第9个时钟周期将SDA拉低。

• 非确认（NACK）： 接收方在第9个时钟周期保持SDA为高电平。

3.2 从机地址

MCP4728的7位从机地址由固定的器件代码和由A0、A1引脚配置的地址位组成。

• 固定器件代码： 11000


• 可配置地址位： A1, A0

因此，完整的7位从机地址为 1100A1A0_2。例如，如果A1和A0都接地，地址为1100000_2（0x60）。在I2C通信中，从机地址后会跟一位读/写位（R/W），R/W=0表示写操作，R/W=1表示读操作。因此，完整的I2C地址字节为 1100A1A0_2R/W。

3.3 写操作指令集

MCP4728支持多种写操作，包括单通道更新、多通道更新和EEPROM写入。

3.3.1 快速模式（Fast-Mode Write）

快速模式是用于快速更新单个DAC通道输出的模式，不涉及EEPROM。

• 指令格式：

• C1, C0：通道选择位。00表示OUTA，01表示OUTB，10表示OUTC，11表示OUTD。

• PWD1, PWD0：掉电模式位。00为正常模式，其他值代表不同掉电模式。

• 控制字节： C1 C0 PWD1 PWD0 0 0 0 0

• 数据字节1： 12位数据的高8位 D11 D10 D9 D8 D7 D6 D5 D4

• 数据字节2： 12位数据的低4位 D3 D2 D1 D0 0 0 0 0

• 通信序列：

1. 发送开始条件。

2. 发送从机地址和写位（R/W=0）。

3. 等待MCP4728发送ACK。

4. 发送控制字节。

5. 等待MCP4728发送ACK。

6. 发送数据字节1（高8位）。

7. 等待MCP4728发送ACK。

8. 发送数据字节2（低4位）。

9. 等待MCP4728发送ACK。

10. 发送停止条件。

3.3.2 串行模式（Serial-Mode Write）

串行模式提供了一种更灵活的方式来更新DAC和/或EEPROM。它允许在一次通信中写入多个通道的数据。

• 指令格式：

• C1, C0：通道选择位。

• PWD1, PWD0：掉电模式位。

• REF：参考电压选择位。0为外部VREF，1为内部VREF。

• G：增益选择位。0为1倍增益，1为2倍增益。

• PWD_EE：关键位，用于决定是更新DAC还是EEPROM。0表示仅更新DAC寄存器，1表示同时更新DAC和EEPROM。

• 控制字节： C1 C0 PWD1 PWD0 REF G PWD_EE

• 通信序列：

1. 发送开始条件。

2. 发送从机地址和写位（R/W=0）。

3. 发送控制字节。

4. 发送数据字节1（高8位）。

5. 发送数据字节2（低4位）。

6. 发送停止条件。

3.3.3 多通道模式（Multi-Channel Write）

多通道模式允许在一次I2C通信中更新所有四个DAC通道的数据，但不会写入EEPROM。

• 指令格式： 多个通道的数据包连续发送。每个数据包包含一个控制字节和两个数据字节，格式与串行模式相同。

• 通信序列：

1. 发送开始条件。

2. 发送从机地址和写位（R/W=0）。

3. 发送OUTA的控制字节。

4. 发送OUTA的两个数据字节。

5. 发送OUTB的控制字节。

6. 发送OUTB的两个数据字节。

7. ...依此类推，直到所有需要更新的通道。

8. 发送停止条件。

3.4 读操作指令集

MCP4728支持从EEPROM或DAC寄存器中读取数据。

• 读取序列：

1. 发送开始条件。

2. 发送从机地址和写位（R/W=0）。

3. 发送一个包含通道地址的控制字节。

4. 发送重复开始条件。

5. 发送从机地址和读位（R/W=1）。

6. MCP4728发送ACK，并开始发送数据。

7. 读取来自MCP4728的3个数据字节。

8. 在读取最后一个字节后发送NACK。

9. 发送停止条件。

• 数据格式： MCP4728会返回3个字节的数据，包括：

• 字节1： 包含配置信息（REF，G，PWD1，PWD0）。

• 字节2： 包含DAC数据的高8位。

• 字节3： 包含DAC数据的低4位。

第四章：寄存器映射与配置详解

4.1 寄存器概览

MCP4728内部有两组主要的寄存器：DAC寄存器和EEPROM寄存器。

• DAC寄存器： 这是RAM（随机存取存储器），用于存储每个通道的当前配置和数据。当通过I2C写入DAC数据时，这些寄存器会被更新。DAC寄存器是易失性的，掉电后内容会丢失。

• EEPROM寄存器： 这是非易失性存储器，用于永久存储每个通道的配置和数据。当通过I2C写入EEPROM时，这些寄存器会被更新。掉电后，EEPROM的内容会保留。在下次上电时，DAC寄存器会自动从EEPROM加载数据。

4.2 控制字节解析

所有写操作的第一个字节都是控制字节，它决定了DAC的行为。

• 通道选择位（C1, C0）：

• 00：OUTA

• 01：OUTB

• 10：OUTC

• 11：OUTD

• 掉电模式位（PWD1, PWD0）：

• 00：正常模式。

• 01：掉电模式1。输出引脚连接到1kΩ电阻到地。

• 10：掉电模式2。输出引脚连接到100kΩ电阻到地。

• 11：掉电模式3。输出引脚连接到500kΩ电阻到地。

• 参考电压选择位（REF）：

• 0：使用外部参考电压（VREF引脚）。

• 1：使用内部参考电压（2.048V）。

• 增益选择位（G）：

• 0：1倍增益。输出范围0到V_REF。

• 1：2倍增益。输出范围0到2V_REF（最大不超过VCC）。

• PWD_EE位（仅串行模式）：

• 0：仅更新DAC寄存器。

• 1：同时更新DAC和EEPROM寄存器。

4.3 数据寄存器与输出电压计算

每个通道的12位数字输入数据（D）决定了其模拟输出电压。

当增益为1倍时：

V_OUT=V_REFtimes(D/4096)

其中，D是12位数字数据，范围从0到4095。$V_{REF}$可以是内部参考电压（2.048V）或外部参考电压（VREF引脚）。

当增益为2倍时：

V_OUT=2timesV_REFtimes(D/4096)

需要注意的是，在这种情况下，输出电压V\_{OUT}$的最大值不能超过芯片的电源电压$V\_{CC}。

第五章：应用与实例

5.1 典型应用场景

MCP4728的多功能性使其适用于广泛的应用领域。

• 可编程电源： MCP4728可以用来生成一个精确可调的电压，用于控制可编程电源的输出。通过微控制器控制DAC的输出，可以实现对电源电压或电流的精确调节。

• 音频信号生成： 高分辨率的DAC可以用来生成高质量的音频信号。通过快速更新DAC的数字输入，可以产生各种波形，如正弦波、三角波或复杂的音频波形。

• 自动化和机器人： 在机器人和自动化系统中，MCP4728可以用来控制伺服电机的位置、驱动马达的转速，或者提供模拟控制信号给其他模拟设备。

• 传感器校准： DAC可以为传感器提供一个精确的偏置电压或校准信号，以补偿传感器的非线性或零点漂移。

• 光强度控制： DAC可以用来控制LED驱动器的电流，从而实现对光照强度的精确调节。

5.2 软件实现示例（基于Arduino伪代码）

以下是使用Arduino伪代码来演示如何与MCP4728进行通信，以设置其输出电压。

#include <Wire.h>

// MCP4728的7位从机地址，A1, A0都接地
const int MCP4728_ADDRESS = 0x60;

// 定义DAC通道
#define DAC_CHANNEL_A 0x00 // 00
#define DAC_CHANNEL_B 0x01 // 01
#define DAC_CHANNEL_C 0x02 // 10
#define DAC_CHANNEL_D 0x03 // 11

// 用于设置DAC通道输出电压的函数
void setDACVoltage(int channel, int dacValue, bool useInternalVref = true, bool gain = false,
 bool writeEEPROM = false) {
  // dacValue: 0-4095
  // channel: 0-3
  // useInternalVref: true使用内部VREF，false使用外部VREF
  // gain: false为1倍增益，true为2倍增益
  // writeEEPROM: false仅更新DAC寄存器，true同时更新DAC和EEPROM

  byte controlByte = 0;
  // 设置通道选择
  controlByte |= (channel << 6);
  // 设置掉电模式为正常模式 (00)
  controlByte |= (0 << 4);
  // 设置参考电压
  if (useInternalVref) {
    controlByte |= (1 << 3);
  } else {
    controlByte |= (0 << 3);
  }
  // 设置增益
  if (gain) {
    controlByte |= (1 << 2);
  } else {
    controlByte |= (0 << 2);
  }
  // 设置是否写入EEPROM
  if (writeEEPROM) {
    controlByte |= (1 << 1);
  } else {
    controlByte |= (0 << 1);
  }

  // 拆分12位数据为高8位和低4位
  byte dataHigh = (dacValue >> 4) & 0xFF; // 获取高8位
  byte dataLow = (dacValue & 0x0F) << 4;  // 获取低4位并左移

  Wire.beginTransmission(MCP4728_ADDRESS);
  Wire.write(controlByte); // 发送控制字节
  Wire.write(dataHigh);    // 发送数据高8位
  Wire.write(dataLow);     // 发送数据低4位
  Wire.endTransmission();
}

void setup() {
  Wire.begin(); // 启动I2C总线
  Serial.begin(9600);
}

void loop() {
  // 设置通道A的输出为0V
  setDACVoltage(DAC_CHANNEL_A, 0);
  delay(1000);

  // 设置通道A的输出为满量程电压的一半
  setDACVoltage(DAC_CHANNEL_A, 2048);
  delay(1000);

  // 设置通道A的输出为满量程电压
  setDACVoltage(DAC_CHANNEL_A, 4095);
  delay(1000);
}

5.3 故障排除与常见问题

• I2C通信失败：

• 检查硬件连接： 确保SDA和SCL引脚已正确连接到微控制器，并且都连接了上拉电阻。检查电源和地连接是否牢固。

• 检查从机地址： 确认MCP4728的从机地址与A0/A1引脚的连接状态一致。

• 检查总线状态： 使用逻辑分析仪或示波器检查SDA和SCL上的波形，看是否有正确的开始/停止条件、时钟信号和数据。

• 输出电压不正确：

• 检查参考电压： 确保DAC通道使用的参考电压源（内部或外部）与您的配置匹配。如果使用外部VREF，请确保VREF引脚上的电压稳定且在规定范围内。

• 检查增益设置： 确认增益设置（1倍或2倍）与您的预期相符。请记住，2倍增益的输出不能超过V_CC。

• 检查数字输入值： 确保您写入DAC的12位数字值是正确的，并且在0到4095的范围内。

• 检查电源： 不稳定的电源电压（特别是V_CC）会影响输出电压的精度。确保电源稳定且纹波小。

• 输出有噪声或不稳定：

• 去耦电容： 确保在VCC引脚附近放置了去耦电容。

• 布线： 尽量缩短模拟输出引脚的走线长度，并避免与数字信号线并行布线，以减少数字噪声的干扰。

• 接地： 确保所有地连接都汇聚到一点，以避免地环路。

第六章：芯片封装与应用考量

6.1 封装与物理尺寸

MCP4728提供两种主要的封装形式：

• 20引脚QFN (Quad Flat No-lead)： 这种封装小巧，适合空间受限的应用，但需要使用回流焊等特殊焊接工艺。

• 20引脚TSSOP (Thin Shrink Small Outline Package)： 这种封装体积稍大，但引脚更易于手工焊接，适合原型开发和一些非高密度应用。

选择合适的封装应根据您的PCB设计要求、焊接能力以及空间限制来决定。

6.2 功耗与热管理

MCP4728是一款低功耗芯片，在正常工作模式下，其静态电流通常在微安级别。在掉电模式下，功耗进一步降低到纳安级别，这使得它非常适合于电池供电或对功耗有严格要求的应用。

尽管其功耗很低，但在高环境温度下，仍然需要考虑热管理。确保芯片周围有足够的空气流通，并遵循封装的热阻抗规范，以保证芯片在所有工作条件下都能保持在安全温度范围内。

6.3 总结与未来展望

MCP4728以其高分辨率、多通道、I2C通信和非易失性EEPROM等强大功能，为工程师和创客们提供了一个优秀的工具，用于实现各种需要精确模拟电压输出的设计。它的易用性、灵活性和可靠性使其成为从简单的项目到复杂的工业应用的首选DAC芯片。随着物联网和智能设备的蓬勃发展，对高性能、低功耗和多功能集成的芯片的需求日益增长，MCP4728正是满足这一趋势的典型代表。未来，随着技术的进步，我们可以期待更多集成度更高、功能更强大、功耗更低的DAC芯片的出现，但MCP4728在当前市场上的地位和价值仍然是不可动摇的。

希望这篇详细手册能帮助您深入理解和有效使用MCP4728芯片，并在您的项目中取得成功。
