有源带通滤波器设计


有源带通滤波器设计
引言
带通滤波器是一种允许特定频段信号通过而抑制其他频段信号的滤波器。它广泛应用于通信系统、音频处理和信号分析等领域。有源带通滤波器利用有源元件(如运算放大器)来实现所需的频率选择特性,与无源滤波器相比,它具有增益可调、输入输出阻抗可控等优点。本文将详细介绍有源带通滤波器的设计过程,包括理论基础、设计步骤和实际应用。
1. 理论基础
带通滤波器的频率响应可以用其中心频率 f0、带宽 BW 和品质因数 Q 来描述。
中心频率 ( f0 ):带通滤波器允许通过的频率范围的中心频率。
带宽 ( BW ):滤波器传输带内的频率范围,定义为上截止频率 fH 和下截止频率 fL 之间的差值,即 BW=fH−fL。
品质因数 ( Q ):中心频率相对于带宽的比值,表示滤波器的选择性,即
。
有源带通滤波器通常由运算放大器、电阻和电容构成。常见的有源带通滤波器类型包括Sallen-Key结构和多级级联结构。
2. 设计步骤
2.1 确定滤波器参数
假设我们需要设计一个中心频率 f0 为1kHz,带宽 BW 为200Hz的带通滤波器。

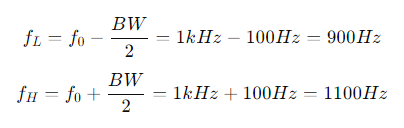

计算上、下截止频率:
计算品质因数 Q:
2.2 选择滤波器结构
选择Sallen-Key结构的带通滤波器进行设计。Sallen-Key带通滤波器是一种简单而有效的滤波器结构,其电路如图1所示。该结构由两个运算放大器、两个电阻 R1、R2 和两个电容 C1、C2 组成。
2.3 计算元件值
根据设计需求,选择标准元件值以实现所需的频率响应。对于Sallen-Key带通滤波器,其传递函数为:
其中
ω0=2πf0为角频率,K 为增益。
选择电阻R1=R2=R ,电容 C1=C2=C,可以简化计算。
确定角频率 ω0:
选择电容值 C,假设 C=10nF,计算所需电阻值 R:
3. 实际应用与调试
将上述计算得到的元件值应用于实际电路中,并通过仿真软件(如SPICE)进行电路仿真以验证设计效果。调整元件值以满足实际应用需求,并考虑非理想因素对滤波器性能的影响。
4. 设计示例
假设我们需要设计一个中心频率为2kHz,带宽为500Hz的带通滤波器。

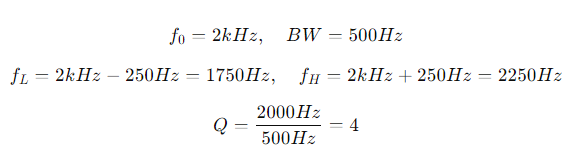

计算参数:
选择元件值:
假设 C=10nF,计算
5. 实验与结果分析
通过构建实际电路,并使用频谱分析仪测量其频率响应曲线。比较理论计算与实际测量结果,调整电阻和电容值以优化滤波器性能。
结论
有源带通滤波器设计是一项综合考虑理论与实践的工作。本文通过详细的设计步骤和实例说明了有源带通滤波器的设计过程。通过合理选择电路结构和元件参数,可以实现满足特定应用需求的滤波器。实际应用中需注意非理想因素的影响,并通过实验调试优化设计。
参考文献
Sedra, A. S., & Smith, K. C. (1998). Microelectronic Circuits. Oxford University Press.
Huelsman, L. P. (1993). Active and Passive Analog Filter Design: An Introduction. McGraw-Hill.
Schaumann, R., & Van Valkenburg, M. E. (2001). Design of Analog Filters. Oxford University Press.
通过本文的介绍,希望读者能够掌握有源带通滤波器的设计方法,并在实际应用中能够灵活应用所学知识,实现高效的滤波器设计。
