20家Mini LED驱动芯片的主要玩家及产品

来源： weixin

2024-03-26

类别：技术信息

100

拍明芯城

上周参加了TrendForce的显示产业峰会，恶补了一下显示面板及其驱动芯片领域的知识。不是Micro LED买不起，而是Mini LED更有性价比。调研机构Arizto预测，全球Mini LED市场规模在2024年有望达到23.2亿美元，2021至2024年，年复合增长率达到149%。QD-Mini LED发光原理充分结合了LCD滤光技术和OLED点控光技术原理，显示效果相比传统LCD大幅改善，与OLED接近又各有千秋，还比Micro LED技术难度更低、更易实现量产，综合性能表现出色。

图1、不同显示面板的发光原理

Mini LED中文全称是“亚毫米发光二极管”，Mini LED显示可以分为Mini LED直显和Mini LED背光两种。Mini LED背光控制需要背光控制芯片（DCON）和背光驱动芯片（Dimmer）搭配完成。一般每块屏幕需要一颗DCON，其作用类似于 “总控开关”，用于控制背光源。Dimmer可分为单通道、4通道、8通道、16通道等类型，一个通道对应一个分区，一个分区可以覆盖多个LED灯珠。总体而言，分区数越高，画质越细腻，对比度等显示效果越好。同时随着LED芯片数量和分区数量的增加，Mini LED背光模组中LED芯片和驱动芯片的成本也会相应增加。

图2、Mini LED背光模组示意图

在影响Mini LED背光屏幕画质的种种因素中，驱动技术成为其中一大关键所在，甚至对护眼、节能等性能也有所影响。目前Mini LED背光主要有两种驱动方式：被动矩阵式驱动（PM：Passive Matrix）和主动矩阵式（AM：Active Matrix）驱动。在PM模式下，当分区足够多时，背光模组可能出现布线困难、IC 数量多而无放置空间、线材连接复杂、成本过高等问题。 AM方案通过做小 IC 尺寸、更窄线宽布线等方式，可支持更多分区排布，满足更高显示画质的要求。

图3、PM驱动与AM驱动方案架构对比

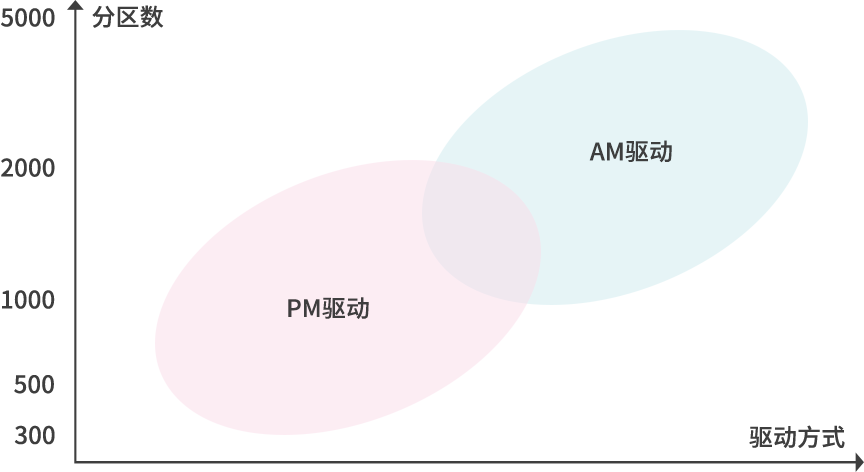

Mini LED驱动技术选择上，由于AM驱动在高分区方案中更具性价比，在散热和亮色均匀方面也有更优表现，2023年以来Mini LED背光呈现高分区选择AM驱动，低分区选择PM驱动的技术倾向。

_	PM驱动	AM驱动
特点	以阴、阳极矩阵式扫描完成单区驱动	以独立的薄膜电晶体完成单区驱动
优势	①低分区有成本优势 ②工艺简单易实现	①布线简单 ②高分区有成本优势 ③低耗低散热
劣势	①布线随分区增加变得复杂，成本相应增加 ②高峰值电流，散热压力大	①单机用量大 ②工艺要求高
应用方案	灯驱分离/合一	灯驱合一
技术趋势

图4、Mini LED主要驱动技术对比

这篇文章我们主要盘点一下Mini LED驱动芯片的主要玩家。

1、聚积

聚积推出了共阴驱动芯片MBI5762与MBI5780。MBI5762产品特色包含: 48通道、最高32扫设计，可以支持240帧讯源输入，应用点间距横跨P4-P0.8mm；显示效果可达16-bit灰阶，7680Hz刷新率。MBI5762具备超视觉运算功能，可减轻拍摄时常见的低灰闪烁与扫描线问题；MBI5780是一款专为超小间距（0.4mm-1.2mm）显示屏设计的共阴驱动芯片，具备电流精度控制在小于+/-1%的特性，内建20颗MOSFET，并支持90扫行列合一。这三个特点使得MBI5780能够广泛应用于Mini/Micro LED显示屏。此外，MBI5780还引入了第二代坏点隔离功能（Dead Pixel Isolation II），有效防止LED开路、十字架、短路毛毛虫等视觉效果问题。

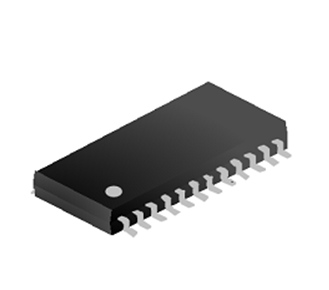

图5、聚积共阴架构驱动芯片

2、旺泓

旺泓推出的Mini LED背光显示驱动产品有：WH5097D、WH3803D、WH5436、WH8166M。

2.1、WH5097D：有源矩阵驱动；是一个4通道LED驱动器，设计用于驱动局部调光显示器；支持12位的PWM；可以实现直接驱动或扫描型驱动方法；每个通道上可提供高达30mA的持续电流。

2.2、WH3803D：是一款三通道RGB LED电路专用驱动器；芯片内部包括智能数字端口、数据锁存器和信号整形放大驱动电路；包含高精度的内部振荡器和15V高压可编程定电流输出驱动器。

2.3、WH5436：专用于LED显示屏的低压差、高精度16位灰度RGB LED恒流驱动芯片；可以根据输入的数据发生灰度，更易形成深层次灰度，显示高品质画面；具有点校正、高灰度等级PWM控制等特点。

2.4、WH8166M：蓝光LED局部调光模块；可用于LEDFALD背光系统；支持混合动力LED驱动方案：AM/PM；光模块厚度< 0.4mm。

3、凌阳华芯

凌阳华芯发布了两款Mini级LED显示驱动芯片产品，采用共阴结构，分别为XM11202G和XM10720G。芯片均由凌阳华芯自主研发，可以完整使用于P0.3到P1.8的Mini与Micro LED室内显示应用领域，目前已通过多家LED显示行业厂商认证与量产。

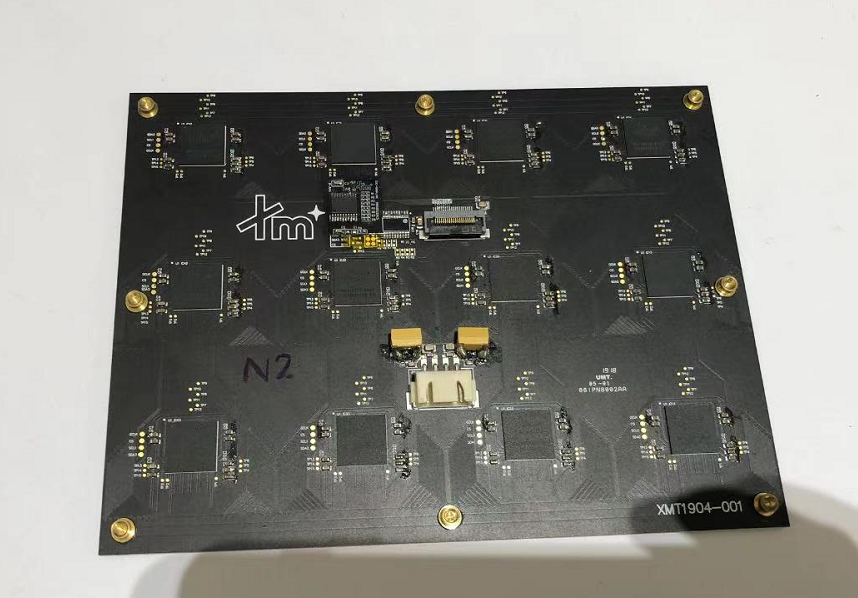

图6、凌阳华芯Demo板

4、联咏

联咏科技成立于1997年，全球驱动芯片龙头企业，主要产品为全系列的平面显示屏幕驱动芯片，以及移动终端及消费电子产品上应用之数字影音，多媒体单芯片产品解决方案，其在智能手机TDDI芯片市场占据领导地位。

5、三星

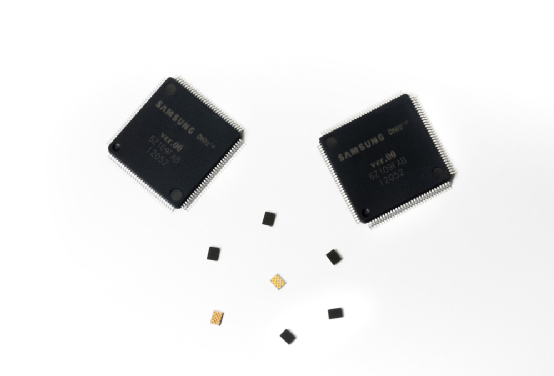

三星电子推出了两款全新Mini LED驱动芯片S6LP441和S6LDMB1。其中S6LP441是Mini LED背光驱动芯片。S6LDMB1是背光控制芯片，负责监控S6LP441的操作。

图7、三星的Mini LED驱动芯片

6、TLi

TLi是一家韩国无晶圆厂半导体公司，主要设计定时器和LED驱动IC（显示面板的关键半导体器件）。TLi发布了一款共阴极驱动IC——TL3103UD，相比共阳极，共阴极产品能够显著降低功耗。

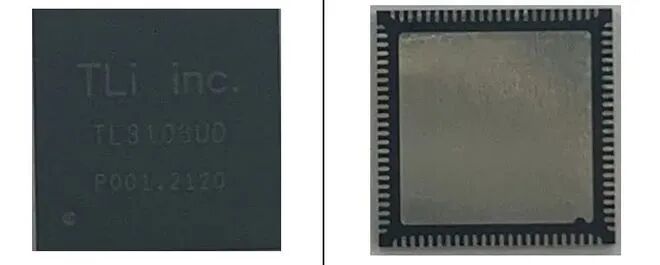

图8、TLi的TL3103UD芯片

7、德州仪器

德州仪器发布了一款Mini LED驱动芯片TLC6983。 TLC6983是一款高度集成的Mini LED显示驱动芯片，具有48个恒定电流源和16个扫描FET。单个 TLC6983 能够驱动 16 × 16 RGB LED像素，同时堆叠两个TLC6983可驱动 32 × 32 RGB LED像素。为了实现低功耗，该设备通过其常见的阴极结构支持红、绿、蓝LED的分离电源。此外，TLC6983的运行功率极低，以至于可以在运行电压为2.5V，运行电流为3.9mA的低电压、低电流下正常运行。

8、矽力杰

矽力杰发布了一款高效率、高精度、高集成度的Mini LED驱动器芯片SY7780。SY7780通过11位全局LED电流设定，13位独立的PWM时间设定和8位独立的LED电流设定，完美解决传统芯片会出现的画面亮度不足、重影、低灰度不均匀等问题。独立的8位局部电流设定，能够实现亮度补偿，提高显示均匀性。SY7780主要应用于VR眼镜，平板电脑、笔记本电脑和其他Mini/Micro LED显示器中。

图9、矽力杰的SY7780

9、华源智信

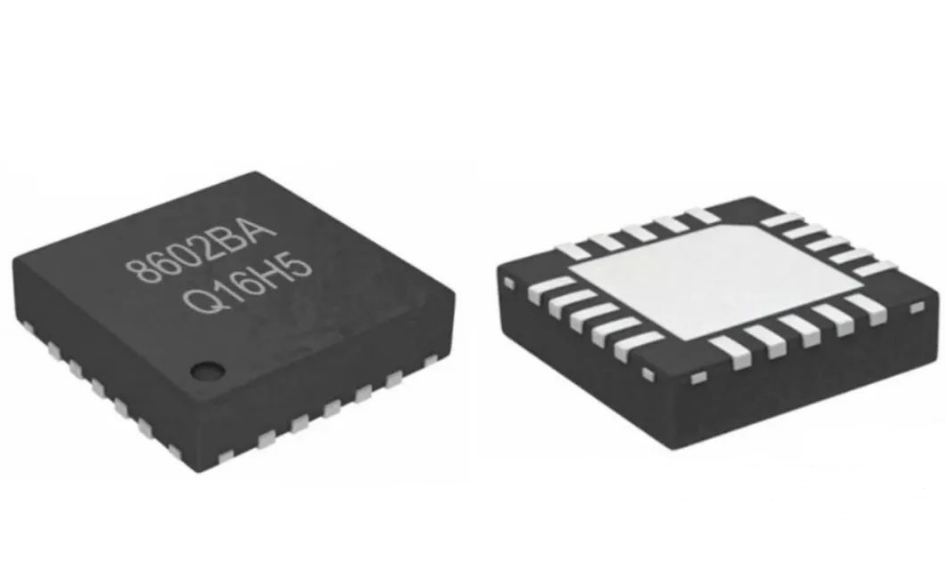

华源智信推出了一款AEC-Q100车规级AM Mini LED驱动芯片HY8602B0QA。 HY8602B0QA是一款专门用于汽车的8通道AM Mini LED驱动芯片，其可支持11bit DC调光和12bit PWM调光，最高可支持23bit混合调光，其具有单通道30V/48mA的驱动能力。 HY8602B0QA采用华源独有的SPB（Serial-Parallel-Broadcast）专利协议。 SPB专利具有出色的通信可靠性，支持高达16MHz的通信频率，并且可实现单面布线。其强大的fault检测机制确保系统稳定性，同时支持长距离传输，为用户提供高效可靠的通信解决方案。

图10、华源智信HY8602B0QA

10、明微电子

明微电子先后推出Mini LED背光PM驱动产品SM6610，Mini LED背光AM驱动产品SM6212系列等。 SM6610 是1~8行扫、48通道恒流全阵列局部调光驱动芯片，适用于M ini LED背光领域。支持最高8扫应用，单颗芯片最大可以控制多达384个Mini LED调光分区。SM6212系列是12恒流通道，单通道最大输出40mA电流的静态驱动局部调光芯片，适用于MINI LED背光领域。采用单线/双线通信方式，可实现背光板单层走线设计。

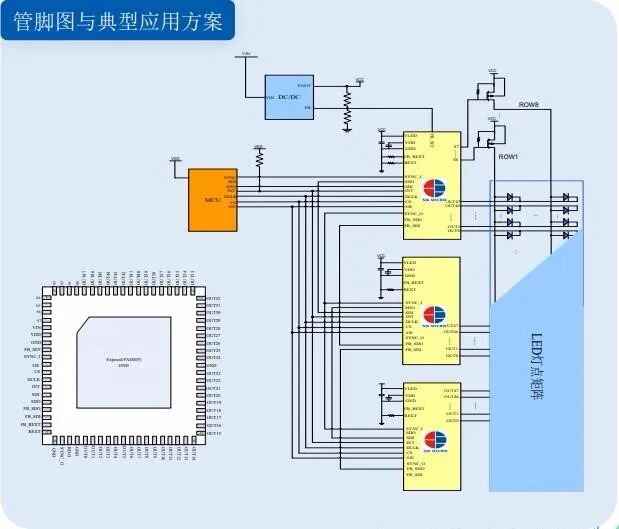

图11、SM6610管脚图与典型应用方案

11、芯格诺

芯格诺推出了车规级AM Mini-LED背光驱动芯片XP7008Q。 XP7008Q支持高达30mA的电流输出，支持DC/PWM/混合模式调光，调光精度高达16bit，可实现1000nits以上的高亮度、百万级的高对比度显示。 XP7008Q适用于高分区车载显示屏，实现更为精细的背光控制，显著提升显示屏的亮度和对比度，确保显示屏在各种环境下都能呈现出色的效果。

图12、芯格诺的XP7008Q

12、显芯科技

显芯科技Mini LED背光驱动芯片BX7D831、背光控制芯片BX7B721。BX7D831采用DFN、COG封装，同时具备PWM及PAM两种控光方式，控光精度高，无延时，可以满足TV/Monitor/NB等各种应用下高分区产品的显示背光驱动需求。

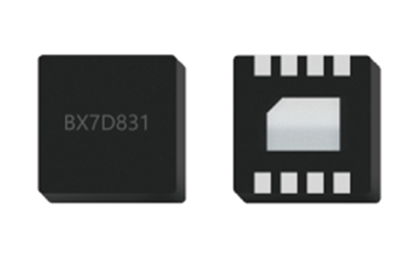

图13 、显芯科技BX7D831

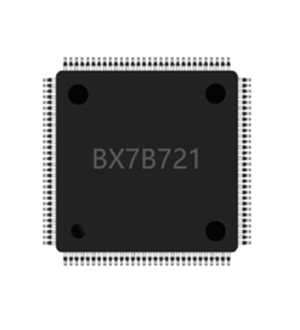

BX7B721背光控制芯片是实现背光与图像同步扫描的核心，通过时序控制及主要参数设定可以完成更多改善画质的新功能。通过Dcon ASIC化实现高效集中处理分区控光的信息，并通过独创的Xingle Wire单线传输方式，能够达到画面无延迟的效果；对比传统MCU，可以改善因延迟造成的体验性问题。该背光控制芯片实现了小间距多分区的控制方式，大大减少了面板的厚度，提升了显示对比度，即用分离驱动的方法实现了全阵列的主动驱动效果，能够满足超高分区及超高刷新率。而且，仅单颗Dcon即可支持上万分区控制，有助于显示产品的性能升级。

图14、显芯科技BX7B721

13、北京芯能

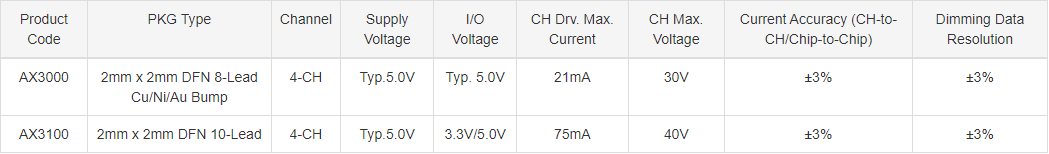

北京芯能的AX2000驱动芯片：主动式驱动，静态输出，不扫屏，无闪烁。适用更小面板间距，外围电路简单，无需开关。IC用量少，基板层数要求低。低峰值驱动电流，低功耗。内置R/G/B比例调整功能。内置亮度误差校准功能。高效的行列选通通信协议。Mini LED背光面板调光驱动芯片AX3000 ：主动式驱动，静态输出，不扫屏，无闪烁，业内领先模拟调光+PWM混合调光驱动方式。两种调光方式模拟调光+PWM，完全PWM自由切换。3种电流输出模式选择，Normal/Boost/Peak。独立的4个通道，单通道独立21mA电流+26V耐压。一根时钟线+一根数据线的矩阵式驱动设计。低功耗，布线简单。大尺寸LCD背光(电视，白板等)。中尺寸LCD背光(显示器，笔记本电脑等)。小尺寸LCD背光，如VR产品。车载LCD产品背光。

图15、北京芯能的驱动芯片

14、络明芯

络明芯发布了一款48通道mini LED背光驱动芯片IS31FL3248。该芯片采用33MHz SPI/VSB高速串行总线控制RGB LED颜色调节或者单色LED的亮度和对比度。芯片支持每个像素点独立16bit PWM控制，通过精准的背光区域调光，LED屏幕可以实现更高对比度，更高亮度以及更加逼真宽广的色域，大大提高了屏幕的视觉效果。除了Mini LED背光应用，该芯片还可以应用于信息显示、LED状态指示灯、动态照明和广告牌信息显示等众多场合。

图16、络明芯的IS31FL3248

15、集创北方

集创北方明星产品LED显示驱动芯片ICND2260。作为集创北方完全自主知识产权产品以及专为Mini/Micro-LED显示屏设计的驱动IC，ICND2260具有创新性的行列合一整合架构，单颗 ICND2260可以驱动 40*48 像素点，通过两颗的级联扩展可驱动80*96像素点，利用行列共用的方式，让显示效果更加出色；使用的Mini-lvds高速通信接口，提高传输速率支持更高帧率应用。同时ICND2260采用先进的制程工艺,极大降低了Mini/Micro-LED显示屏的功耗和温度。

16、华引芯

华引芯科技发布的芯片模组尺寸仅为0.38毫米×0.38毫米，厚度不到0.2毫米，采用“三合一”方式将分别显示红、绿、蓝三色光的芯片封装在一颗灯珠中，像素点间距低至0.5毫米，这也是当前RGB(代表红、绿、蓝三个通道的颜色)自发光显示应用Mini-LED能做到的点间距极限值。

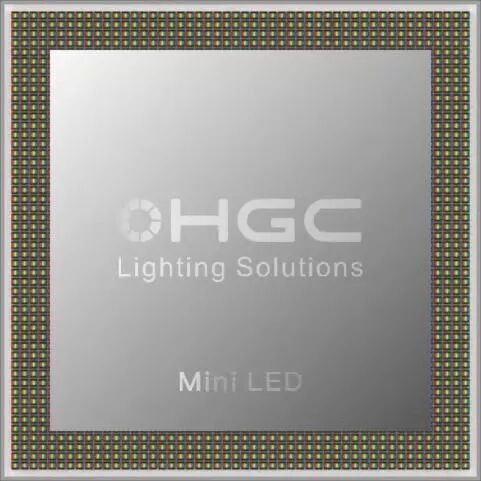

图17、华引芯的Mini-LED芯片模组

17、视芯科技

视芯科技的LS8922是一款针对LCD面板设计的高压恒流背光驱动IC，内置16路高压恒流输出通道，支持全阵列局部调光。内置端口电压检测模块，可实时检测恒流输出端口的电压状态。支持16bit PWM或16bit电流灰度显示。LS9004是一款采用全新通信技术针对LED全彩显示屏模组设计的4像素专用恒流驱动芯片，支持灯驱合一封装。

图18、视芯科技的LS8922

18、浣轩半导体

浣轩半导体推出了4款面向Mini LED显示驱动产品，高刷新、高灰阶和高工作频率，聚焦7680Hz&16bit、7680Hz&14bit应用。

18.1、HX8964共阴极LED驱动芯片；

刷新率: 7680Hz；灰度值: 16-bit；电流精度: ±1.5%。

18.2、共阳极LED驱动芯片HX8866；

刷新率: 7680Hz；灰度值: 16-bit；电流精度: ±1.5%。

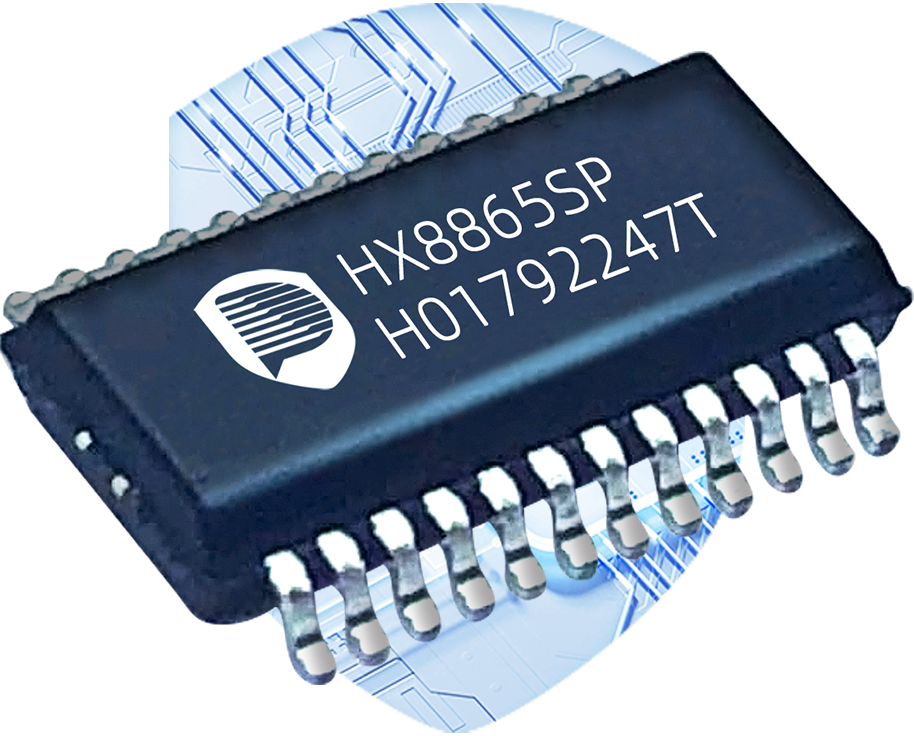

18.3、共阳极LED驱动芯片HX8865；

刷新率: 7680Hz；灰度值: 14-bit；Current Accuracy: ±1.5%。

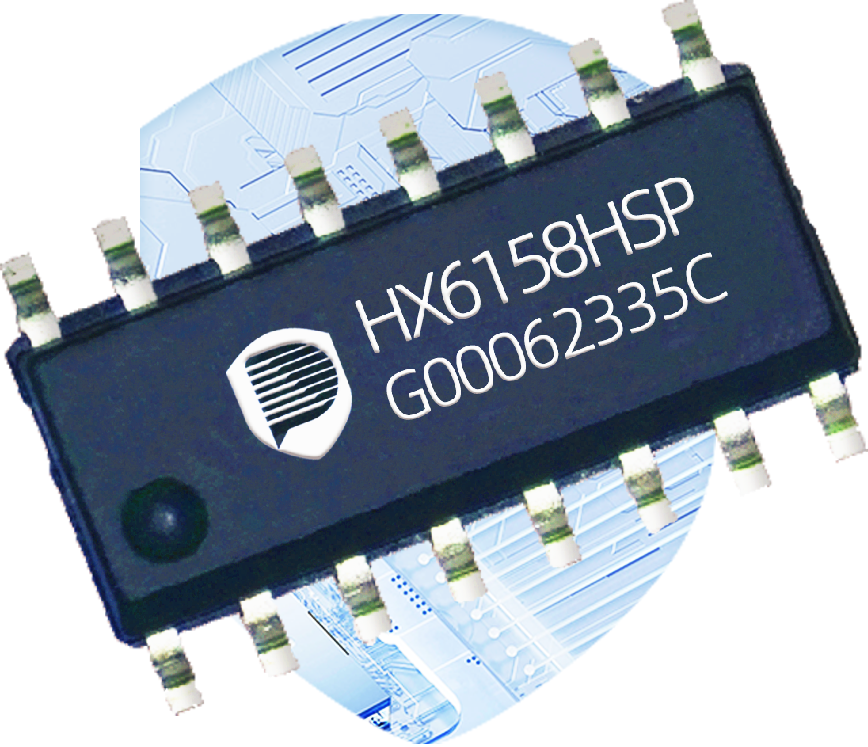

18.4、8通道 PMOS HX6158H

电压范围: 3.3V~5.5V；消鬼影: 8度可调的抗鬼影水平；最大电流：每通道2.5A。

19、 为国半导体

为国半导体成立于2022年11月，专注于Mini LED背光/直显驱动芯片研发、销售，产品主要应用于TV、Monitor、车载显示、笔电、VR等领域。

20、禹创半导体

禹创半导体成立于2018年8月，主要产品为显示驱动芯片（LCD、OLED、AMOLED、Mini LED、Micro LED）、电源管理芯片及马达驱动芯片。

Mini LED在技术成熟度和产品性价比方面，均已达到市场接受度较高的水平，开始加速替代传统LCD技术在电视、显示器等重要存量市场的份额，同时受益于新能源汽车产业的持续高景气发展，在车载显示市场也迎来量产上车热潮，整体呈现快速增长势头。Mini LED芯片尺寸减小、使用量大幅增长，传统背光方案采用的LED芯片数量以十级单位计算，而Mini LED背光则以万级以上单位计算。Mini LED驱动芯片顺势迎来发展良机。
