TLP521光电耦合器中文资料详解
一、产品概述

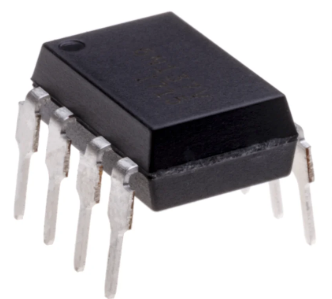

TLP521是日本东芝公司研发的经典光电耦合器系列,广泛应用于电子电路中的电气隔离与信号传输。该系列包含TLP521-1(单通道)、TLP521-2(双通道)和TLP521-4(四通道)三种型号,采用DIP-4、DIP-8及DIP-16封装形式,满足不同场景需求。其核心功能是通过光信号实现输入端与输出端的电气隔离,同时传输控制信号,有效抑制电磁干扰(EMI),提升系统安全性与稳定性。作为工业控制、通信设备及家用电器领域的标准元件,TLP521凭借高性价比与可靠性,成为工程师电路设计的首选方案。
二、工作原理
TLP521基于光电效应实现信号隔离传输,其内部结构由砷化镓红外发光二极管(LED)与硅光敏晶体管组成。当输入端施加正向电流时,LED发射红外光,光子穿过透明隔离层激活输出端的光敏晶体管,使其导通并产生集电极电流。这一过程实现了电信号到光信号的转换,再通过光信号还原为电信号,完成跨隔离层的信号传输。
关键参数方面,TLP521的电流传输比(CTR)范围为50%-600%,具体值取决于型号与工作条件。例如,TLP521-1在正向电流5mA、集电极-发射极电压5V时,典型CTR为100%-600%。其隔离电压达5000Vrms(交流有效值),可承受极端电压差异,确保人身与设备安全。响应速度方面,开启时间(ton)约3μs,关闭时间(toff)约4μs,适用于中低速数字信号传输,如工业控制指令与传感器数据采集。
三、核心作用
电气隔离:通过光介质切断输入与输出端的电气连接,防止高压脉冲或噪声干扰损坏敏感元件,典型应用包括PLC系统隔离与医疗设备信号传输。
抗干扰设计:在电机驱动、影印机等强电磁干扰环境中,TLP521可有效滤除共模噪声,提升信号完整性。例如,在变频器控制电路中,其隔离特性使微控制器免受功率模块的电磁辐射影响。
电平转换:支持不同电压域间的信号传输,如将5V逻辑电平转换为12V控制信号,驱动继电器或MOSFET。
安全保护:在家用电器中,TLP521隔离市电与控制电路,避免用户触电风险,符合IEC 60335-1安全标准。
四、产品特点
高隔离性能:5000Vrms隔离电压与10¹²Ω隔离电阻,满足医疗设备与工业自动化严苛要求。
宽温度适应性:工作温度范围-30℃至100℃,陶瓷封装型号可耐受125℃高温,适用于航空航天与军工领域。
多通道集成:TLP521-4集成四路独立光耦,节省PCB空间,降低多通道隔离设计成本。
低功耗设计:输入端正向电压1.0V-1.3V(IF=10mA),输出端集电极暗电流仅250nA(VCE=24V, Ta=85℃),适合电池供电设备。
RoHS合规性:无铅化工艺符合欧盟环保标准,支持绿色制造流程。
五、引脚功能详解
以TLP521-1(DIP-4封装)为例:
引脚1(阳极):连接输入信号源正极,需串联限流电阻(R_in=(Vcc-Vf)/IF)控制LED电流。例如,5V电源驱动时,若Vf=1.2V、IF=10mA,则R_in=(5-1.2)/0.01=380Ω,标准值取390Ω。
引脚2(阴极):连接输入信号源负极,通常接地以形成回路。
引脚3(集电极):输出端正极,需接上拉电阻(R_up=Vcc_out/Ic_min)至输出侧电源。例如,驱动3.3V逻辑电路时,若Ic_min=1mA,则R_up=3.3/0.001=3.3kΩ。
引脚4(发射极):输出端负极,直接接地或连接负载负极。
TLP521-2与TLP521-4的引脚布局遵循相同逻辑,双通道型号的引脚1/2、3/4、5/6、7/8分别对应两组独立光耦的输入/输出端,四通道型号则扩展至四组。
六、功能扩展与应用
工业自动化:
PLC输入输出隔离:隔离现场传感器信号与控制器,防止24V工业信号干扰微处理器。
电机驱动保护:在变频器中隔离PWM控制信号与功率模块,避免高压反冲损坏驱动芯片。
传感器接口:隔离4-20mA电流环信号,提升抗共模干扰能力。
通信设备:
RS-232/485隔离:在串口通信中隔离数据总线与控制芯片,防止地环路干扰。
以太网隔离:结合变压器实现PHY芯片与RJ45接口的电气隔离,符合IEEE 802.3标准。
医疗电子:
心电图仪(ECG):隔离患者电极信号与放大电路,防止市电漏电干扰。
血糖仪:隔离微电流检测电路与显示模块,提升测量精度。
家用电器:
空调控制器:隔离遥控器接收电路与主控板,防止静电放电(ESD)损坏MCU。
电磁炉:隔离功率调节信号与显示面板,提升用户操作安全性。
电源管理:
开关电源反馈:隔离输出电压采样信号与控制芯片,实现精密稳压。例如,在反激式电源中,TLP521传输光耦反馈信号,调节PWM占空比以稳定输出电压。
电池充电控制:隔离充电电流检测信号与微控制器,防止高压反灌。
七、替代型号与选型指南
通用替代方案:
PC817:夏普/东芝生产的等效型号,CTR范围50%-600%,封装与引脚功能完全兼容,价格更低,适合成本敏感型应用。
MOC3061:双向可控硅输出光耦,可直接驱动交流负载,适用于固态继电器设计。
高性能替代方案:
HCNR201:安华高推出的高线性度光耦,通过双光电二极管结构消除LED非线性误差,线性度达±0.01%,适用于精密测量系统。
IL300:威世科技的高频光耦,带宽达200kHz,总谐波失真(THD)仅0.15%,适合音频信号隔离。
低成本替代方案:
LOC110:光宝科技产品,CTR范围20%-200%,封装兼容TLP521,价格降低30%,适用于一般工业控制。
特殊场景替代:
ISO122P:集成隔离运放的光耦,隔离电压1500Vrms,带宽50kHz,非线性度0.005%,适用于高压信号调理。
ACPL-C87B:低功耗数字光耦,工作电流1.6mA,传输延迟0.5μs,适合电池供电设备。
选型决策树:
是否需要隔离模拟信号?
是→进入精度需求分支(±0.1%选IL300,±0.5%选HCNR201)。
否→进入数字信号分支(考虑PC817或TLP521原型号)。
是否需要高压隔离?
是→选ISO122P或ACPL-333J(集成隔离栅极驱动)。
否→进入成本分支(LOC110或MOC3061)。
注意事项:
替代后需重新校准系统参数,如CTR变化可能导致输出电平偏移。
PCB布局时预留补偿网络调节位(如可调电阻、测试点),便于调试。
高频应用需评估替代品的结电容(Cpd)与带宽(fc)匹配性。
八、设计实例与电路优化
PLC输入隔离电路:
输入信号:24V DC传感器信号,通过TLP521-1隔离后输入MCU的GPIO引脚。
限流电阻计算:R_in=(24-1.2)/0.01=2280Ω,标准值取2.2kΩ。
上拉电阻计算:R_up=3.3/0.001=3.3kΩ(假设MCU输入阻抗无限大)。
优化点:增加10kΩ下拉电阻至输入端,提升抗干扰能力。
开关电源反馈电路:
输出电压采样:通过TL431精密稳压器生成反馈信号,驱动TLP521-1的LED。
光耦反馈网络:R1=10kΩ(限流),R2=22kΩ(分压),C1=10nF(滤波)。
优化点:在输出端增加RC吸收电路(R=100Ω, C=100nF),抑制电压尖峰。
RS-485隔离电路:
隔离方案:TLP521-2隔离TXD/RXD信号,MAX485芯片驱动总线。
保护电路:在输入/输出端增加TVS二极管(如SMBJ5.0CA),防护ESD冲击。
优化点:采用双光耦设计,隔离发送与接收通道,提升抗干扰性。
九、行业趋势与未来展望
随着工业4.0与物联网(IoT)的发展,TLP521系列面临两大变革方向:
集成化:东芝已推出TLP521GB系列,CTR范围提升至100%-600%,满足高精度控制需求。未来可能集成过压保护(OVP)与过流保护(OCP)电路,形成系统级隔离解决方案。
小型化:SOP-4封装型号占比逐年上升,2025年市场渗透率预计达40%,适用于可穿戴设备与智能家居等空间受限场景。
高频化:东芝研发的TLP521H系列(未量产)将带宽提升至1MHz,目标应用包括5G基站与高速数据采集系统。
同时,碳化硅(SiC)与氮化镓(GaN)功率器件的普及对隔离光耦提出更高要求,TLP521系列需通过优化LED效率与光敏晶体管响应速度,适应高频开关电源的隔离需求。
十、总结
TLP521光电耦合器凭借其高隔离性能、多通道集成与低成本优势,成为电子设计领域的标准元件。从工业控制到医疗电子,从通信设备到家用电器,其应用覆盖现代生活的方方面面。通过合理选型与电路优化,工程师可充分发挥TLP521的潜力,实现安全、可靠、高效的信号隔离传输。随着技术演进,TLP521系列将持续迭代,为下一代电子系统提供核心支持。
