MOC3041光耦参数详解

一、MOC3041光耦概述：工业控制领域的“隐形桥梁”

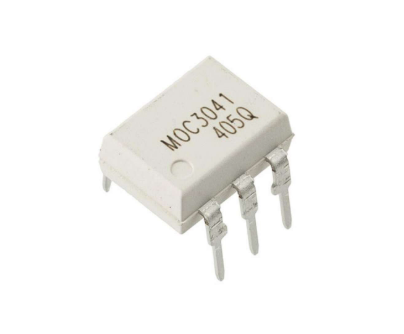

MOC3041是一款由安森美（原摩托罗拉/仙童半导体）研发的过零触发型光电耦合器，采用DIP-6双列直插封装，其核心功能是通过光信号实现电气隔离，并精准控制交流负载的开关时机。该器件集成了砷化镓红外发光二极管（LED）和单片硅探测器，内部嵌入过零检测电路，可在交流电压过零点触发双向可控硅（TRIAC），从而大幅降低电磁干扰（EMI）和谐波污染。自20世纪90年代问世以来，MOC3041凭借其高可靠性、低功耗和抗干扰能力，成为工业控制、电机驱动、电磁阀控制等领域的标准器件，全球累计出货量超过10亿颗。

1.1 发展历程与技术演进

MOC3041的前身可追溯至摩托罗拉1985年推出的MC3041系列，早期产品主要应用于115V交流电源控制。随着电力电子技术的发展，安森美在2000年后对其进行了三次重大升级：

• 第一代（MC3041）：采用玻璃钝化工艺，隔离电压2500Vrms，触发电流15mA。

• 第二代（MOC3041M）：引入过零检测功能，隔离电压提升至4170Vrms，支持T4系列双向可控硅直接驱动。

• 第三代（MOC3041SM）：优化内部硅探测器结构，静态dV/dt抗干扰能力达1kV/μs，通过VDE0884安全认证。

1.2 典型应用场景

MOC3041的核心价值在于解决高压交流控制中的三大难题：

• 电气隔离：输入输出端隔离电压达7500Vrms，防止高压侧故障传导至低压控制电路。

• 过零触发：在交流电压过零点（±15V范围内）触发负载，消除开关浪涌电流，延长设备寿命。

• 低EMI设计：通过精确的时序控制，将射频干扰降低至非过零方案的1/10以下。

二、MOC3041核心参数解析：从电气特性到环境适应性

2.1 输入侧（LED）参数

设计要点：

• 串联限流电阻计算：R=(Vin-Vf)/Ift，例如5V驱动时，R=(5-1.3)/0.015≈247Ω，推荐选用240Ω或270Ω标准值。

• 反向保护：若输入电路可能反接，需并联1N4148二极管保护LED。

2.2 输出侧（TRIAC）参数

关键特性：

• 过零检测电压（Von(t)）：当T1-T2间电压低于20V时，即使LED导通，输出TRIAC也会被抑制，直至下一个过零点。

• 隔离电压（Viso）：输入输出端可承受7500Vrms持续1分钟的耐压测试，符合IEC 60747-5-5标准。

2.3 环境适应性参数

可靠性数据：

• MTBF（平均无故障时间）：>100万小时（Ta=25℃）

• 失效率（FIT）：<5（Ta=60℃）

• 符合AEC-Q100 Grade 1车规级认证（部分版本）

三、MOC3041工作原理：光与电的精密协同

3.1 内部结构解析

MOC3041由三大功能模块构成：

1. 红外发射模块：砷化镓LED，发射波长940nm，光功率与输入电流成正比。

2. 过零检测模块：由比较器、施密特触发器和逻辑门组成，实时监测T1-T2间电压。

3. TRIAC驱动模块：集成双向可控硅，导通电阻<10Ω，关断漏电流<1μA。

3.2 过零触发时序图

交流电压波形：
/|      /|      /|
/ |     / |     / |
----/  |  --/  |  --/  |  --
0°  180° 360° 540° 720°

LED触发信号：
____|____|____|____|____
|    |    |    |    |
0ms 10ms 20ms 30ms 40ms

TRIAC导通时刻：
0°(0ms)  180°(20ms)  360°(40ms)

时序说明：

• 当LED在任意时刻导通（如10ms），输出TRIAC不会立即导通。

• 内部逻辑等待至下一个过零点（20ms），此时T1-T2间电压<20V，TRIAC安全导通。

• 导通后，即使LED关闭，TRIAC会持续导通至电流过零（自然关断）。

3.3 抗干扰设计

MOC3041通过三项技术实现高可靠性：

1. 动态dV/dt抑制：在关断期间，通过内部电容补偿电压突变，防止误触发。

2. 光耦合隔离：输入输出间爬电距离达7.4mm，耐受5000V脉冲电压。

3. 温度补偿：采用负温度系数电阻，确保高温环境下触发电流稳定。

四、MOC3041引脚功能详解：从封装到电路连接

4.1 DIP-6封装引脚定义

_________/         |  1   2   ||  3   4   ||  5   6   |\_________/

4.2 典型应用电路

[5V]---[240Ω]---[LED阳极(1)]
|
[LED阴极(2)]---[NAND门]---[MCU_PWM]

[交流电源L]---[主可控硅T1]---[MOC3041_T1(6)]
|
[330Ω]
|
[MOC3041_T2(4)]---[主可控硅Gate]
|
[0.01μF]---[负载]---[交流电源N]

关键元件作用：

• 330Ω电阻：提供主可控硅保持电流，防止误触发。

• 0.01μF电容：与电阻构成RC吸收电路，抑制感性负载关断尖峰。

• NAND门：实现PWM调光控制，通过占空比调节输出功率。

五、MOC3041功能扩展：从基础控制到智能调光

5.1 基础开关控制

通过MCU输出高低电平直接控制LED：

// 示例：Arduino控制MOC3041
void setup() {
pinMode(3, OUTPUT); // PWM引脚连接LED阳极
}

void loop() {
digitalWrite(3, HIGH); // 触发TRIAC导通
delay(1000);
digitalWrite(3, LOW);  // 关闭TRIAC
delay(1000);
}

注意事项：

• 需确保PWM频率低于50Hz，避免与交流电源频率冲突。

• 负载为感性时，需增加RC吸收电路。

5.2 相位控制调光

结合过零检测实现无级调光：

[交流过零检测]---[MCU中断]---[定时器]---[PWM输出]

实现步骤：

1. 通过外部过零检测电路捕获交流电压零点。

2. MCU在零点后延迟T时间触发PWM，控制TRIAC导通角。

3. 调光范围：0°（全关）~180°（全开）。

数学关系：

• 导通角θ=2×arcsin(√(2P/Pmax))

• 实际延迟时间T=θ/360°×20ms（50Hz交流电）

5.3 软启动功能

通过逐步增加导通角实现平滑启动：

// 示例：1秒内从0%到100%亮度void softStart() {for(int i=0; i<100; i++)
{int delayTime = map(i, 0, 100, 0, 10000); // 0~10ms// 设置PWM占空比对应delayTimedelay(10);
// 10ms步进}}

优势：

• 消除电机启动冲击电流（降低至额定值的1/3）。

• 延长灯泡寿命（冷启动时电流冲击减少80%）。

六、MOC3041应用产品矩阵：从家电到工业设备

6.1 家电领域

6.2 工业控制

6.3 新能源领域

七、MOC3041替代型号分析：选型指南与兼容性设计

7.1 直接替代型号

7.2 选型决策树

是否需要过零检测？
├─ 是 → MOC3041/MOC3061
└─ 否 → MOC3021/TLP3526

负载类型？
├─ 电阻性 → 任意型号
└─ 感性/容性 → 需增加RC吸收电路，推荐MOC3061

工作电压？
├─ <400V → MOC3041
└─ 400~600V → MOC3061
└─ >600V → 需多级串联或高压可控硅

7.3 兼容性设计案例

场景：将MOC3041替换为MOC3061以支持600V负载

[原电路]
MOC3041_T1(6)---[主可控硅T1]---[400V负载]

[修改后]
MOC3061_T1(6)---[主可控硅T1]---[600V负载]
|
[增加RC吸收：100Ω+0.1μF]

注意事项：

• MOC3061触发电流为15mA，需重新计算限流电阻。

• 高压应用需增加爬电距离至8mm以上。

八、MOC3041失效模式与可靠性提升策略

8.1 常见失效模式

8.2 可靠性设计规范

1. 降额设计：

• 电压降额：工作电压≤80%Vdrm

• 电流降额：工作电流≤70%It(rms)

• 温度降额：Ta≤60℃（环境温度）

2. 保护电路：

   [交流电源]---[压敏电阻]---[MOC3041_T1]|[NTC热敏电阻]---[负载]


• 压敏电阻：14D471K（220V系统）

• NTC：MF72-5D9（冷态电阻5Ω）

3. 制造工艺控制：

• 波峰焊温度：260℃±5℃，时间<10s

• 清洗工艺：免清洗助焊剂，禁止超声波清洗

• 存储条件：湿度<60%RH，温度<30℃

九、MOC3041行业趋势与技术展望

9.1 下一代产品演进方向

1. 集成化：将过零检测、RC吸收电路集成至单芯片，如MOC3041IP（QFN封装）。

2. 智能化：增加I2C接口，实现导通角数字控制，如SM712系列。

3. 高压化：开发1200V隔离电压产品，满足光伏逆变器需求。

9.2 新兴应用领域

1. 电动汽车充电：符合IEC 61851-1标准的交流充电模块。

2. 氢能源设备：电解槽功率控制，耐腐蚀环境设计。

3. 数据中心UPS：高效功率转换，MTBF>500万小时。

十、结语：MOC3041——电力电子控制的基石

MOC3041凭借其精准的过零触发、可靠的电气隔离和灵活的应用方式，已成为工业控制领域不可或缺的核心器件。从1985年首款产品问世至今，其技术演进始终围绕“更低EMI、更高可靠性、更广应用”展开。未来，随着SiC/GaN器件的普及和能源互联网的发展，MOC3041及其衍生产品将在智能电网、新能源发电等领域发挥更大价值。对于工程师而言，深入理解MOC3041的参数特性与设计要点，是开发高可靠性电力电子系统的关键一步。
