MOC3052光耦引脚图及深度解析

一、引言：光电耦合器的核心地位与MOC3052的典型性

在工业控制、电力电子及智能家居领域，光电耦合器（Optocoupler）作为实现电气隔离的关键器件，承担着低压控制电路与高压交流电路之间的安全信号传输任务。其中，MOC3052凭借其双向可控硅（TRIAC）输出特性、过零检测功能及高绝缘耐压能力，成为交流负载控制的标杆产品。本文将从工作原理、引脚功能、应用场景及替代型号等维度，全面解析MOC3052的技术细节，为工程师提供从设计到选型的完整参考。

二、MOC3052的工作原理：光控与过零技术的融合

MOC3052的核心结构由输入侧的砷化镓（GaAs）红外发光二极管（LED）和输出侧的光敏双向可控硅（PhotoTRIAC）组成，两者通过光学隔离层实现信号传输。其工作过程可分为三个阶段：

1. 信号输入阶段：当低压控制电路（如MCU）通过引脚1和2向LED施加正向电流时，LED发射红外光，光强与输入电流成正比。

2. 光信号转换阶段：红外光穿透隔离层，激发输出侧的光敏双向可控硅导通。此时，可控硅的控制极（G）与主电极（T1/T2）之间形成低阻通路。

3. 交流负载控制阶段：在交流电过零点时，MOC3052的过零检测电路触发可控硅导通，使负载（如电机、加热器）接入交流电网。由于导通发生在电压过零点，可有效抑制浪涌电流，降低电磁干扰（EMI）。

技术亮点：

• 过零检测功能：通过内置电路自动识别交流电过零点，实现“软启动”，延长负载寿命。

• 双向可控硅输出：支持交流负载的正反向导通，无需额外整流电路。

• 光学隔离：输入与输出间绝缘耐压达5000Vrms，满足UL/IEC安全标准。

三、MOC3052的核心作用：从安全隔离到精准控制

MOC3052的设计目标在于解决低压控制电路与高压交流负载之间的三大矛盾：

1. 电气隔离需求：防止高压侧的浪涌电压或噪声干扰损坏低压侧的MCU或传感器。

2. 功率匹配挑战：MCU的GPIO输出电流通常仅10-20mA，无法直接驱动大功率可控硅（如BT136），需通过光耦实现电流放大。

3. 时序控制精度：在交流调光、电机调速等场景中，需精确控制可控硅的导通相位角，MOC3052的过零检测功能可简化时序设计。

典型应用场景：

• 智能家居：调光开关、空调压缩机控制、电饭煲温度调节。

• 工业控制：变压器点焊机、电磁阀驱动、电机软启动器。

• 新能源领域：光伏逆变器中的IGBT门极驱动、充电桩功率控制。

四、MOC3052的技术特点：性能参数与可靠性分析

关键优势：

• 高集成度：将LED驱动、过零检测、可控硅触发集成于6引脚DIP封装，减少外围元件数量。

• 抗干扰能力强：光学隔离设计可阻断共模噪声，适用于强电磁环境。

• 成本效益：相比机械继电器，无触点磨损，维护成本低；相比日系竞品，价格低20%-30%。

五、MOC3052引脚功能详解：从封装到电路连接

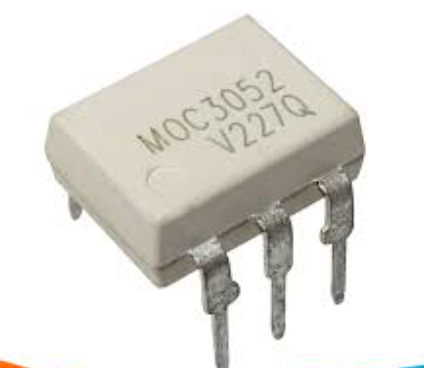

MOC3052采用标准的6引脚DIP封装（部分型号提供SMD封装），引脚定义如下：

设计注意事项：

1. 限流电阻计算：根据MCU输出电压（如5V）和LED正向电压（1.2V），计算限流电阻值：

$$R=\frac{V_{MCU}-V_F}{I_F}=\frac{5V-1.2V}{0.01A}=380\Omega \text{（实际可选390Ω标准值）}$$

2. 缓冲电路设计：在引脚4和6之间并联RC缓冲电路，可吸收可控硅关断时的电压尖峰，防止误触发。

3. 散热处理：当驱动大电流负载（如>5A）时，需为外部可控硅（如BTA16）加装散热片。

六、MOC3052的功能扩展：从基础控制到系统级应用

MOC3052的功能可通过外围电路扩展，实现更复杂的控制逻辑：

1. 调光控制：通过调节MCU输出的PWM信号频率，控制LED的导通时间，进而调整可控硅的导通角，实现交流调光。

2. 相位控制：在非过零触发模式下，通过精确控制LED的触发时刻，实现可控硅的随机相位控制，适用于电机调速等场景。

3. 保护功能：

• 过压保护：在交流输入端并联压敏电阻（如470V 10D471K），抑制电压浪涌。

• 过流保护：在负载回路中串联快速熔断丝（如2A 250V），防止可控硅过载损坏。

• EMI滤波：在交流输入端添加共模电感（如10mH）和X/Y电容（如0.1μF+2.2nF），降低传导干扰。

七、MOC3052的典型应用产品：从消费电子到工业设备

1. 智能家居领域：

• 调光开关：通过MOC3052控制双向可控硅，实现白炽灯或LED灯的亮度调节。

• 空调压缩机控制：结合温度传感器和MCU，通过MOC3052驱动压缩机接触器，实现温度精准控制。

2. 工业控制领域：

• 变压器点焊机：利用MOC3052的过零检测功能，在电压过零点触发可控硅，减少焊接火花，延长电极寿命。

• 电磁阀驱动：通过MOC3052隔离控制220V交流电磁阀，实现流体控制的自动化。

3. 新能源领域：

• 光伏逆变器：在微逆拓扑中，MOC3052用于驱动IGBT门极，实现直流到交流的逆变转换。

• 充电桩功率控制：通过MOC3052调节充电模块的输出功率，支持快充协议（如CCS、CHAdeMO）。

八、MOC3052的替代型号：国产化的机遇与挑战

随着国产化需求的增长，多家国内厂商推出兼容MOC3052的光耦产品，主要替代型号及对比如下：

选型建议：

• 追求高可靠性：优先选择绝缘耐压≥5000Vrms的型号（如OR-MOC3052）。

• 成本控制优先：选用光宝MOC3052-A，其集成过零检测功能可减少外围元件数量。

• 大功率应用：选择输出电流≥1A的型号（如OR-M3062），并外接大功率可控硅（如BTA16）。

九、总结：MOC3052的技术价值与未来趋势

MOC3052作为交流负载控制领域的经典光耦，凭借其过零检测、高绝缘耐压及双向可控硅输出特性，在智能家居、工业控制及新能源领域占据重要地位。随着国产化进程的加速，国内厂商通过技术迭代（如提高绝缘耐压、扩展工作温度范围）和成本优化，逐步缩小与国际品牌的差距。未来，MOC3052将向更高集成度（如集成过流保护、温度监测功能）、更小封装（如SOP-6）及更宽工作电压范围（如支持1000V交流）方向发展，为电力电子设计提供更灵活的解决方案。
