TMS320F28034PNT中文手册

一、产品概述

TMS320F28034PNT是德州仪器（TI）推出的C2000系列32位数字信号控制器（DSC），专为实时控制与数字信号处理（DSP）需求设计。其核心架构基于C28x CPU，最高主频可达100MHz（部分资料标注为60MHz，可能因型号版本或测试条件差异），集成128KB Flash、34KB SRAM及多种外设资源，支持工业自动化、电机控制、电源管理、太阳能逆变器等高精度应用场景。

作为TI Delfino系列成员，TMS320F28034PNT通过硬件加速单元（如CLA控制律加速器）和低功耗设计，实现了高性能与能效的平衡。其工作温度范围覆盖-40℃至125℃（部分资料标注为-40℃至105℃），适应严苛工业环境，广泛应用于需要高可靠性、实时响应的嵌入式系统。

二、核心架构与工作原理

1. CPU与总线架构

TMS320F28034PNT采用32位C28x CPU内核，支持16×16和32×32位乘法累加（MAC）操作，单周期指令执行时间低至10ns（100MHz主频下）。其哈佛总线架构将程序存储器与数据存储器分离，允许并行访问，显著提升数据吞吐量。

核心运算单元包含：

• CLA（控制律加速器）：独立于主CPU的32位浮点协处理器，可并行处理控制算法（如PID、傅里叶变换），减轻主CPU负载。

• FPU（浮点单元）：硬件加速浮点运算，支持单精度浮点指令，适用于需要高精度计算的场景（如电机矢量控制）。

2. 存储器系统

• Flash存储器：128KB（64K×16位），用于存储程序代码和固定数据，支持分区保护与加密功能。

• SRAM：34KB（10K×16位+24K×16位），提供高速数据缓存，支持实时数据处理。

• Boot ROM：内置引导程序，支持串口、SPI、CAN等多种启动模式。

3. 外设资源与信号流

TMS320F28034PNT集成丰富的外设模块，通过内部总线与CPU交互：

• ADC（模数转换器）：16通道12位分辨率，最高采样率12.5Msps，支持级联模式与同步触发，适用于多通道信号采集（如电机电流、电压监测）。

• ePWM（增强型脉宽调制器）：16通道，分辨率达150ps，支持死区控制、故障保护及同步输出，驱动逆变器或电机驱动器。

• SPI/I2C/CAN：支持主从模式，SPI最高时钟频率20MHz，I2C支持标准/快速模式，CAN符合ISO 11898-1标准，实现多设备通信。

典型信号流示例：

1. 传感器信号通过ADC转换为数字量，存储至SRAM。

2. CPU或CLA读取数据，执行控制算法（如速度环、电流环计算）。

3. 计算结果通过ePWM输出驱动信号，控制电机或功率器件。

4. 状态信息通过CAN或SCI上传至监控系统，形成闭环控制。

三、核心作用与应用场景

1. 电机控制

TMS320F28034PNT是电机控制领域的核心器件，支持：

• 永磁同步电机（PMSM）：通过CLA实现磁场定向控制（FOC），结合ePWM输出三相SVPWM信号，驱动逆变器。

• 步进电机：利用高精度ePWM生成微步驱动波形，实现低振动、高分辨率运动控制。

• 伺服系统：集成编码器接口（如EQEP模块），支持位置、速度双闭环控制，应用于CNC机床、机器人关节。

案例：某工业机器人厂商采用TMS320F28034PNT控制6轴伺服电机，通过CLA处理FOC算法，主CPU负责轨迹规划与通信，实现0.1ms级响应延迟。

2. 电源管理

在电力电子领域，TMS320F28034PNT用于：

• DC-DC转换器：通过ADC监测输入/输出电压，ePWM调节开关管占空比，实现高效功率转换。

• 光伏逆变器：支持最大功率点跟踪（MPPT）算法，结合CAN接口与电网通信，实现并网发电。

• UPS不间断电源：利用高速ADC与CLA实现快速故障检测（如市电中断），切换至备用电源。

案例：某太阳能逆变器厂商采用TMS320F28034PNT，通过16位ADC精确采集光伏板电压/电流，CLA执行MPPT算法，效率提升至98.5%。

3. 工业自动化

• PLC（可编程逻辑控制器）：通过CAN或EtherCAT接口连接I/O模块，实现逻辑控制与运动协调。

• 传感器信号处理：利用ADC与CLA实现振动、温度等信号的实时分析，支持预测性维护。

案例：某自动化生产线采用TMS320F28034PNT控制传送带电机，通过SCI接口与HMI（人机界面）通信，实现速度同步与故障报警。

四、产品特点与技术优势

1. 高性能与低功耗平衡

• 动态电压调节（DVS）：根据负载调整CPU频率与供电电压，降低功耗。

• 低功耗模式：支持待机、停机、休眠模式，电流消耗低至1μA，适用于电池供电设备。

2. 高集成度与可靠性

• 集成化外设：减少外部元件需求，降低PCB面积与成本。

• 工业级温度范围：-40℃至125℃工作温度，适应恶劣环境。

• ESD保护：所有I/O引脚支持8kV HBM（人体模型）静电防护，提升抗干扰能力。

3. 开发支持与生态

• Code Composer Studio（CCS）：TI官方IDE，支持C/C++与汇编混合编程，集成调试器与性能分析工具。

• ControlSUITE软件库：提供预置的电机控制、电源管理算法模板，加速开发周期。

• 社区支持：TI E2E论坛提供技术文档、应用笔记及工程师交流平台。

五、引脚功能详解

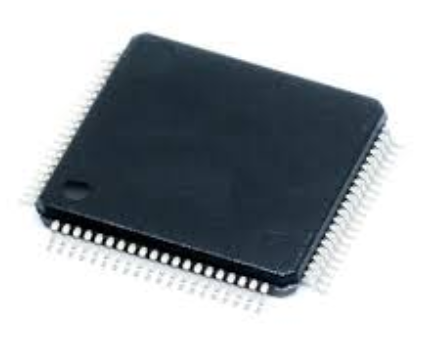

TMS320F28034PNT采用80引脚LQFP封装，主要引脚分类如下：

1. 电源与复位引脚

• VDD/VSS：主电源（3.3V）与地引脚，需并联去耦电容（0.1μF+10μF）以抑制噪声。

• VDD3VFL：Flash存储器供电引脚，需独立稳压至3.3V。

• XRS：外部复位引脚，低电平有效，用于系统初始化。

2. 时钟引脚

• X1/X2：连接外部晶体振荡器（如8MHz），或通过XI/XO引脚接入外部时钟源。

• PLL锁相环：通过软件配置分频系数，生成CPU时钟（最高100MHz）。

3. ADC输入引脚

• ADCINA0-ADCINA7/ADCINB0-ADCINB7：16通道模拟输入，支持单端或差分模式，输入范围0-3.3V。

4. ePWM输出引脚

• EPWMxA/EPWMxB：每通道包含A/B两组输出，支持互补PWM信号生成，用于驱动H桥或三相逆变器。

5. 通信接口引脚

• SPI：

• SPISIMO：主出从入数据引脚。

• SPISOMI：主入从出数据引脚。

• SPICLK：时钟引脚，由主设备驱动。

• SPISTE：片选引脚，低电平有效。

• CAN：

• CANTXA/CANRXA：CAN收发器数据引脚，需外接终端电阻（120Ω）。

6. GPIO引脚

• GPIO0-GPIO45：通用输入输出引脚，支持中断、PWM输出、编码器接口等功能，通过寄存器配置复用模式。

六、功能模块深度解析

1. ADC模块

• 采样保持电路：支持16通道同步采样，转换时间低至80ns（12位分辨率下）。

• 触发源：可由软件、定时器或外部信号（如PWM同步）触发转换。

• 数据格式：支持二进制补码或无符号整数输出，便于CPU处理。

2. ePWM模块

• 时间基准子模块：生成PWM周期与相位，支持增减计数模式。

• 计数比较子模块：设置占空比与死区时间，防止上下管直通。

• 动作限定子模块：定义PWM输出极性（高有效/低有效）及故障保护行为。

3. CLA模块

• 独立任务执行：CLA可运行独立于主CPU的任务（如控制算法），通过消息RAM与主CPU交换数据。

• 中断机制：支持主CPU触发CLA任务，或CLA任务触发主CPU中断，实现协同处理。

4. CAN模块

• 邮箱机制：支持32个邮箱，每个邮箱可配置为发送或接收，数据长度0-8字节。

• 错误检测：支持CRC校验、ACK应答及错误帧重发，确保通信可靠性。

七、典型应用产品与案例

1. 工业电机驱动器

• 产品：某品牌伺服驱动器，额定功率5.5kW，支持PMSM与异步电机控制。

• 方案：TMS320F28034PNT作为主控，通过CLA实现FOC算法，ePWM输出驱动IGBT模块，ADC监测电流/电压，CAN接口与上位机通信。

• 优势：响应延迟<50μs，效率>97%，支持过流、过压、过热保护。

2. 光伏逆变器

• 产品：单相并网逆变器，额定功率3kW，支持MPPT与孤岛检测。

• 方案：TMS320F28034PNT采集光伏板电压/电流，CLA执行MPPT算法，ePWM驱动MOSFET桥，CAN接口与电网监控系统通信。

• 优势：MPPT跟踪效率>99%，并网电流谐波<3%，符合IEC 62109标准。

3. 电动汽车充电桩

• 产品：交流充电桩，额定功率7kW，支持CCS与CHAdeMO协议。

• 方案：TMS320F28034PNT通过ADC监测输入电压/电流，ePWM控制继电器通断，CAN接口与车辆BMS（电池管理系统）通信。

• 优势：充电效率>95%，支持过流、漏电保护，符合GB/T 18487标准。

八、可替代型号与选型指南

1. 直接替代型号

• TMS320F28034PNS/PNQ：同系列型号，引脚兼容，存储器容量与外设配置相同，仅封装或温度范围差异。

• TMS320F28035PNT：增强型型号，增加CLA协处理器与更多PWM通道，适用于更高性能需求。

2. 跨品牌替代方案

• STM32F334R8：ST意法半导体32位MCU，主频72MHz，集成12位ADC（16通道）与高速PWM（12通道），适用于电机控制与电源管理。

• NXP MPC5643L：恩智浦32位MCU，主频80MHz，集成eQEP编码器接口与FlexCAN通信模块，适用于汽车电子与工业自动化。

3. 选型关键因素

• 性能需求：根据算法复杂度选择CPU主频与CLA支持情况。

• 外设资源：确认ADC通道数、PWM分辨率、通信接口类型是否满足应用需求。

• 温度范围：工业级（-40℃至85℃）或汽车级（-40℃至125℃）产品需根据应用场景选择。

九、总结与展望

TMS320F28034PNT凭借其高性能CPU、丰富外设资源及低功耗设计，成为工业控制、电源管理与电机驱动领域的核心器件。通过CLA协处理器与硬件加速单元，其可高效处理复杂控制算法，满足实时性要求。未来，随着工业4.0与新能源汽车的发展，TMS320F28034PNT将在更高精度、更智能化的应用场景中发挥关键作用，如协作机器人、智能电网与无线充电系统。

对于开发者而言，深入理解其架构与外设功能，结合TI提供的开发工具与生态资源，可显著缩短产品上市周期，提升系统竞争力。
