ATmega328P引脚功能详解

引言：8位微控制器的核心地位

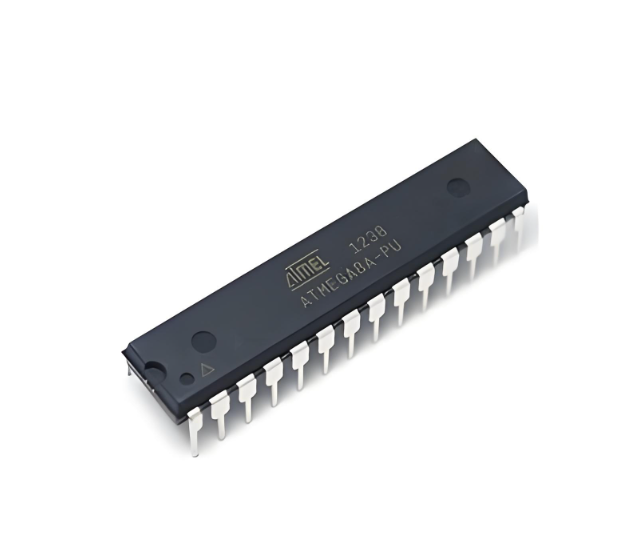

ATmega328P作为Atmel公司AVR系列中的经典8位微控制器，凭借其高性价比、低功耗和丰富的外设资源，成为Arduino UNO、Nano等开发板的核心组件。其28/32引脚封装设计（DIP/TQFP）在有限空间内集成了电源管理、时钟系统、通用I/O、定时器、ADC、通信接口等模块，支持从传感器数据采集到电机控制的多场景应用。本文将以引脚功能为核心，结合硬件设计、寄存器配置和典型应用案例，系统性解析ATmega328P的架构特性与开发要点。

一、引脚分类与功能概述

ATmega328P的引脚按功能可分为电源、时钟、控制、通信和通用I/O五大类，每类引脚通过硬件复用和寄存器配置实现灵活扩展。

1. 电源与时钟系统：系统运行的基石

电源引脚包括数字电源（VCC）、数字地（GND）、模拟电源（AVCC）和模拟地（AGND）。其中，AVCC专为ADC模块供电，需通过低通滤波器与VCC隔离，以减少数字电路噪声对模拟信号的影响。例如，在Arduino Nano中，AVCC通过0.1μF电容和10μF钽电容并联滤波，确保ADC采样精度达到10位分辨率。

时钟系统由XTAL1（PB6）和XTAL2（PB7）引脚构成，支持外部晶振或内部RC振荡器。外部晶振频率范围为8-16MHz，提供高精度时钟源；内部RC振荡器默认频率为8MHz，可通过熔丝位切换至1MHz，适用于低功耗场景。以Arduino UNO为例，其采用16MHz晶振，配合22pF负载电容，确保时钟稳定性优于±0.5%。

2. 控制引脚：系统复位与调试接口

RESET（PC6）引脚为低电平复位输入，需保持低电平超过2.5μs（典型值）触发复位。在Arduino开发板中，该引脚通过10kΩ上拉电阻保持高电平，并通过复位按钮实现手动复位。值得注意的是，若熔丝位RSTDISBL被编程，PC6将失去复位功能，转为普通I/O引脚，此操作需谨慎以避免系统无法复位。

3. 通信接口：数据交互的桥梁

ATmega328P集成USART、SPI和I2C（TWI）三种通信协议，覆盖从高速串行通信到低速设备互联的需求。

• USART：通过PD0（RXD）和PD1（TXD）引脚实现全双工异步通信，波特率最高可达115200bps。在Arduino中，Serial.begin(9600)即初始化USART模块，支持与PC或蓝牙模块的数据交互。

• SPI：主从模式均支持，使用PB3（SCK）、PB4（MISO）和PB5（MOSI）引脚。典型应用包括连接SD卡模块或OLED显示屏，例如在Arduino Nano中，通过SPI.begin()初始化后，可实现每秒500KB的数据传输。

• I2C（TWI）：使用PC4（SDA）和PC5（SCL）引脚，支持多设备互联。以连接MPU6050加速度计为例，通过Wire.begin()初始化后，可读取加速度和陀螺仪数据，通信速率可达400kHz。

4. 通用I/O引脚：功能扩展的核心

ATmega328P提供23个可配置I/O引脚（PortB 8个、PortC 6个、PortD 8个），每个引脚支持输入/输出模式切换、内部上拉电阻启用和中断触发。例如，PB0-PB3可配置为外部中断输入（INT0-INT3），用于响应按钮按下或传感器信号变化；PD2-PD7支持PWM输出，通过Timer/Counter0和Timer/Counter2生成占空比可调的方波，驱动LED亮度调节或电机速度控制。

二、关键外设与引脚复用

ATmega328P通过引脚复用实现功能扩展，典型案例包括定时器、ADC和看门狗定时器。

1. 定时器系统：精准时序控制

ATmega328P集成三个定时器：Timer/Counter0（8位）、Timer/Counter1（16位）和Timer/Counter2（8位）。每个定时器支持多种工作模式，其输出引脚与通用I/O复用。

• Timer/Counter2：OC2A（PB3/PD3）和OC2B（PB4/PD4）引脚支持快速PWM和相位修正PWM模式。以驱动LED为例，通过配置TCCR2A寄存器的COM2A1:0位为0x02，可使OC2A引脚输出占空比可调的PWM信号，实现亮度渐变效果。

• Timer/Counter1：OC1A（PB5/PD5）和OC1B（PB6/PD6）引脚支持16位高精度定时，常用于电机控制或超声波测距。例如，在HC-SR04测距模块中，通过Timer/Counter1的输入捕获功能测量回波脉冲宽度，计算距离公式为：距离（cm）=（高电平时间×声速）/2。

2. ADC模块：模拟信号数字化

ATmega328P提供6通道10位ADC（TQFP封装为8通道），输入引脚为PC0-PC5（ADC0-ADC5）和PF6-PF7（ADC6-ADC7，仅TQFP封装）。ADC参考电压可通过AREF引脚外部输入或使用内部1.1V基准源。例如，在读取光敏电阻时，将AREF引脚接地，VCC接5V，ADC0引脚连接分压电路，通过analogRead(0)获取0-1023的数值，对应0-5V电压。

3. 看门狗定时器：系统稳定性保障

看门狗定时器（WDT）使用独立128kHz内部振荡器，通过WDTCSR寄存器配置超时时间（16ms-8s）。若程序跑飞导致未及时喂狗，WDT将触发复位信号，重启系统。典型应用包括工业控制或无人机飞控，例如在Arduino中通过wdt_enable(WDTO_4S)启用4秒超时，定期调用wdt_reset()防止复位。

三、硬件设计实践：从原理图到PCB布局

以Arduino Nano兼容板为例，解析ATmega328P的硬件设计要点。

1. 电源电路设计

电源部分需兼顾数字和模拟电路需求。VCC通过AMS1117-5.0稳压芯片将输入电压（7-12V）转换为5V，为数字电路供电；AVCC通过铁氧体磁珠和0.1μF电容滤波，隔离数字噪声。例如，在PCB布局中，AVCC走线应远离高频数字信号线，避免交叉和并行布线，以降低电磁干扰。

2. 晶振电路优化

晶振电路需匹配负载电容（通常为22pF），确保振荡频率稳定。以16MHz晶振为例，其等效串联电阻（ESR）应小于40Ω，负载电容计算公式为：CL = (C1×C2)/(C1+C2) + Cstray，其中Cstray为引脚寄生电容（约5pF）。实际设计中，C1和C2取22pF，CL≈16pF，满足晶振规格要求。

3. 复位电路可靠性

复位电路需确保低电平持续时间超过2.5μs。典型设计采用10kΩ上拉电阻和10μF电容，复位时间计算为：t = -RC×ln(1-Vth/Vcc)，其中Vth为复位阈值（约0.3Vcc）。代入R=10kΩ、C=10μF，得t≈23ms，远超要求。此外，可在RESET引脚添加0.1μF去耦电容，进一步抑制噪声。

四、软件编程与寄存器配置

ATmega328P的编程需深入理解寄存器操作，以实现硬件功能的精准控制。

1. GPIO控制：寄存器级编程

GPIO通过DDRx、PORTx和PINx寄存器配置。例如，将PB5（Arduino D13）设置为输出并输出高电平的代码为：

cDDRB |= (1 << DDB5);  // 设置PB5为输出PORTB |= (1 << PORTB5); // 输出高电平

若需读取PD2（Arduino D2）的输入状态，代码为：

cDDRD &= ~(1 << DDD2); // 设置PD2为输入uint8_t state = PIND & (1 << PIND2); // 读取输入状态

2. PWM输出配置：Timer/Counter2示例

以生成500Hz、占空比30%的PWM信号为例，配置步骤如下：

1. 设置预分频器为64：TCCR2B |= (1 << CS22);

2. 选择快速PWM模式：TCCR2A |= (1 << WGM21) | (1 << WGM20);

3. 配置OC2A为非反相输出：TCCR2A |= (1 << COM2A1);

4. 设置TOP值为249（对应500Hz）：OCR2A = 249;

5. 设置占空比为30%：OCR2B = 75; // 249×0.3≈75

3. ADC采样：中断驱动模式

为提高采样效率，可采用中断驱动模式读取ADC值。示例代码如下：

#include <avr/io.h>
#include <avr/interrupt.h>

volatile uint16_t adc_value;

ISR(ADC_vect) {
adc_value = ADC; // 读取ADC值
ADCSRA |= (1 << ADSC); // 启动下一次转换
}

int main(void) {
DDRC &= ~(1 << DDC0); // 设置ADC0为输入
ADMUX = (1 << REFS0); // 选择AVCC为参考电压
ADCSRA = (1 << ADEN) | (1 << ADIE) | (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0);
// 启用ADC、中断，预分频128
sei(); // 启用全局中断
ADCSRA |= (1 << ADSC); // 启动第一次转换
while (1);
}

五、典型应用案例分析

1. 超声波测距模块（HC-SR04）

HC-SR04通过Trig引脚触发10μs高电平脉冲，Echo引脚输出回波脉冲宽度与距离成正比。ATmega328P通过Timer/Counter1的输入捕获功能测量脉冲宽度，代码片段如下：

#include <avr/io.h>
#include <util/delay.h>

uint16_t measure_distance() {
TCCR1B = (1 << ICNC1) | (1 << CS11); // 启用输入捕获噪声滤波，预分频8
PORTB |= (1 << PORTB1); // Trig引脚输出高电平
_delay_us(10);
PORTB &= ~(1 << PORTB1); // Trig引脚输出低电平
while (!(TIFR1 & (1 << ICF1))); // 等待输入捕获中断
uint16_t pulse_width = ICR1; // 读取捕获值
TIFR1 = (1 << ICF1); // 清除中断标志
return pulse_width / 58; // 计算距离（cm）
}

2. 电机速度控制（L298N驱动）

L298N通过IN1和IN2引脚控制电机方向，ENA引脚接收PWM信号调节速度。ATmega328P通过Timer/Counter2的OC2A引脚输出PWM，代码片段如下：

#include <avr/io.h>

void motor_init() {
DDRB |= (1 << DDB1) | (1 << DDB2) | (1 << DDB3); // 设置PB1-PB3为输出
TCCR2A = (1 << COM2A1) | (1 << WGM21) | (1 << WGM20); // 快速PWM模式，非反相输出
TCCR2B = (1 << CS22); // 预分频64
OCR2A = 127; // 初始占空比50%
}

void set_motor_speed(uint8_t speed) {
OCR2A = speed; // 设置占空比（0-255）
}

六、调试与优化技巧

1. 逻辑分析仪捕获时序

使用Saleae Logic等逻辑分析仪捕获SPI、I2C或PWM信号，验证时序正确性。例如，在SPI通信中，通过分析SCK、MISO和MOSI引脚的波形，可诊断数据传输错误。

2. 示波器测量电源噪声

通过示波器观察AVCC和VCC的纹波电压，确保其低于50mV。若噪声超标，可增加滤波电容或优化PCB布局。

3. 代码优化：减少中断延迟

在中断服务程序（ISR）中避免长时间操作，例如将ADC采样值存储至全局变量后立即退出，主循环中处理数据。示例：

volatile uint16_t adc_value;

ISR(ADC_vect) {
adc_value = ADC; // 快速存储采样值
}

int main(void) {
// 初始化ADC和中断
while (1) {
uint16_t local_value = adc_value; // 读取采样值
// 处理数据
}
}

七、总结与展望

ATmega328P凭借其灵活的引脚复用、丰富的外设资源和成熟的开发生态，成为嵌入式领域的经典选择。从硬件设计到软件编程，开发者需深入理解其架构特性，结合实际应用场景优化设计。未来，随着物联网和边缘计算的发展，ATmega328P有望通过低功耗模式和无线通信扩展（如LoRa模块）进一步拓展应用边界，为智能设备提供可靠的控制核心。
